AD9834是一款75 MHz､低功耗DDS器件,能够产生高性能正 弦波和三角波输出｡其片内还集成一个比较器,支持产生 方波以用于时钟发生｡当供电电压为3 V时,其功耗仅为 20 mW,非常适合对功耗要求严格的应用｡

目录

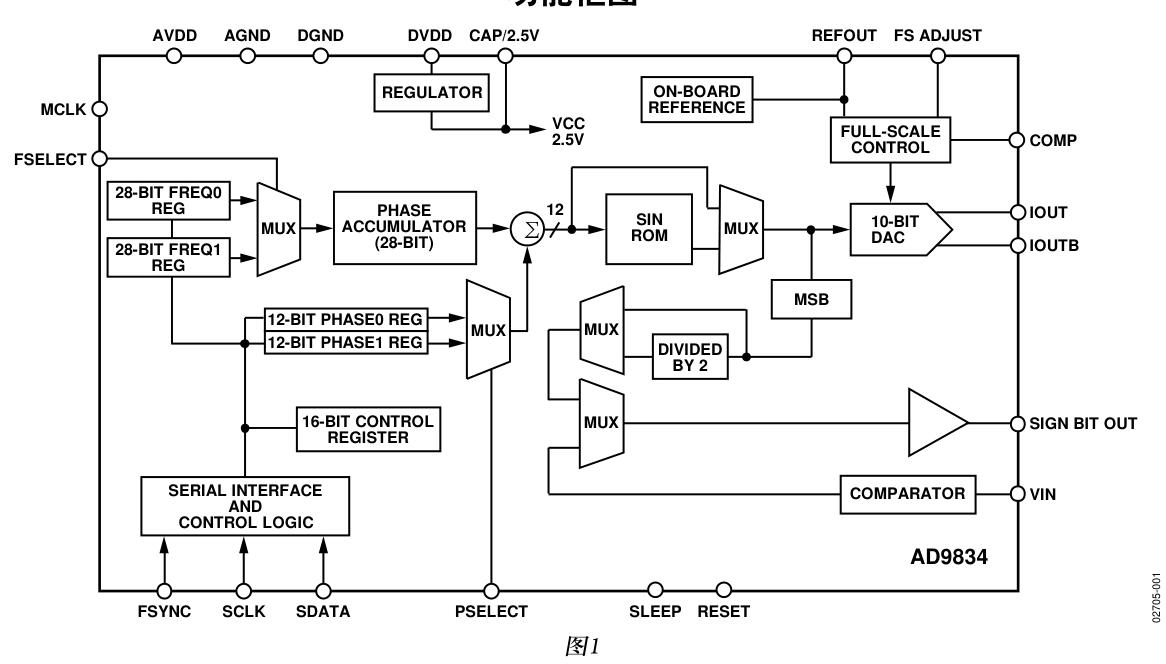

一、核心特性

1. 低功耗与灵活供电

2. 高频性能与高分辨率

3. 优异动态性能

4. 多波形与集成功能

二、硬件电路与引脚接线

1. 引脚功能解析（20 引脚 TSSOP，TOP VIEW）

2. 典型硬件电路（关键部分）

（1）电源去耦与 RSET 配置

（2）DAC 输出电路（正弦 / 三角波）

（3）比较器电路（方波输出）

三 、关键寄存器配置（SPI 写入 16 位帧）

1.控制寄存器关键位（DB15=0，DB14=0）

2.初始化流程

四、示例代码（ESP32 软件模拟 SPI，输出 1 MHz 正弦波）

---

一、核心特性

1. 低功耗与灵活供电

• 正常模式功耗：20 mW（3 V 时）、典型 5.8 mA（B 级，AVDD+DVDD 电流）；
• 休眠模式：DAC 关断时仅 0.5 mA（B 级）、0.6 mA（C 级），可关断未使用模块（如 DAC、内部时钟）；
• 独立供电：模拟部分（AVDD）与数字部分（DVDD）分离，避免数字噪声耦合至模拟输出。

2. 高频性能与高分辨率

• 频率范围：MCLK 最高 75 MHz（C 级）/50 MHz（B 级），输出频率最高 37.5 MHz（奈奎斯特频率，MCLK/2）；
• 频率分辨率：28 位频率寄存器，例：MCLK=75 MHz 时，分辨率 = 75e6 / 2^28 ≈ 0.28 Hz；MCLK=1 MHz 时，分辨率≈0.004 Hz；
• 相位控制：12 位相位寄存器（分辨率 2π/4096），支持相位调制（如 PSK）。

3. 优异动态性能

• 窄带无杂散动态范围（SFDR）：>72 dB（文档特性描述，C 级 @75 MHz MCLK，f_OUT=MCLK/75）；
• 信噪比（SNR）：≥55 dB（f_MCLK=75 MHz，f_OUT=MCLK/4096）；
• 总谐波失真（THD）：≤−56 dBc（同 SNR 测试条件）。

4. 多波形与集成功能

• 波形输出：
  • 正弦波：SIN ROM 将相位转换为幅度，DAC 输出电流（IOUT/IOUTB）；
  • 三角波：旁路 SIN ROM，直接输出 NCO 线性相位信号；
  • 方波：集成比较器将滤波后的正弦波转换（需配置控制寄存器使能）；
• 满量程调节：FS ADJUST 引脚接外部电阻 RSET（典型 6.8 kΩ），控制 DAC 满量程电流（IOUT_FULL=18×1.15V/RSET，1.15V 为 FS ADJUST 标称电压）。

---

二、硬件电路与引脚接线

1. 引脚功能解析（20 引脚 TSSOP，TOP VIEW）

按 “模拟信号→数字控制→电源” 分类，核心引脚如下：

引脚号	引脚名	功能描述
模拟信号
1	FS ADJUST	满量程调节，接 RSET（6.8 kΩ 典型）至 AGND，控制 DAC 满量程电流
2	REFOUT	内部基准输出（1.20 V），可用于外部电路参考
17	VIN	比较器输入，需接滤波后的 DAC 输出（如 IOUT 经 RC 滤波），用于生成方波
19/20	IOUT/IOUTB	DAC 电流输出（互补），IOUT 接 200Ω 负载至 AGND，IOUTB 接 200Ω 至 AGND+20pF 电容（抗时钟馈通）
数字控制
8	MCLK	主时钟输入（最高 75 MHz C 级），需低噪声时钟源（如晶振）
13	SDATA	SPI 串行数据输入（16 位帧，MSB 优先，SCLK 下降沿采样）
14	SCLK	SPI 串行时钟（最高 40 MHz，空闲高电平）
15	FSYNC	SPI 帧同步（低有效），拉低启动传输，16 位数据后拉高更新寄存器
9	FSELECT	频率寄存器选择（0=FREQ0，1=FREQ1），可硬件引脚或软件位控制
10	PSELECT	相位寄存器选择（0=PHASE0，1=PHASE1），同 FSELECT 控制方式
11	RESET	高有效复位（复位内部寄存器至中间电平，不影响频率 / 相位 / 控制寄存器）
12	SLEEP	高有效休眠（关断 DAC，同 SLEEP12 控制位功能）
16	SIGN BIT OUT	数字输出（比较器输出或 DAC MSB，需 OPBITEN 位使能）
电源
4	AVDD	模拟电源（2.3~5.5 V），需并联 0.1μF 陶瓷电容 + 10μF 钽电容至 AGND
5	DVDD	数字电源（2.3~5.5 V），需并联 0.1μF 陶瓷电容 + 10μF 钽电容至 DGND
7/18	DGND/AGND	数字地 / 模拟地，单点连接（靠近器件），避免噪声耦合
6	CAP/2.5V	内部 2.5V 稳压器去耦：DVDD>2.7V 时接 100nF 至 DGND；DVDD≤2.7V 时直接接 DVDD

---



2. 典型硬件电路（关键部分）

（1）电源去耦与 RSET 配置

• AVDD（引脚 4）→ AGND（引脚 18）：并联 0.1μF（高频去耦，陶瓷）+10μF（低频储能，钽）；
• DVDD（引脚 5）→ DGND（引脚 7）：同 AVDD 去耦；
• FS ADJUST（引脚 1）→ AGND：串联 RSET=6.8 kΩ（1% 精度），控制 DAC 满量程电流≈3 mA（18×1.15V/6.8kΩ≈3mA）。

（2）DAC 输出电路（正弦 / 三角波）

• IOUT（引脚 19）→ AGND：串联 200Ω 负载电阻（R_LOAD），并联 20pF 电容（抗时钟馈通）；
• IOUTB（引脚 20）→ AGND：串联 200Ω 电阻（互补输出，可选直接接 AGND，但建议匹配负载）；
• 输出电压计算：，满量程时≈3mA×200Ω=0.6V。

（3）比较器电路（方波输出）

• IOUT → RC 低通滤波（如 1kΩ+1nF）→ VIN（引脚 17）；
• SIGN BIT OUT（引脚 16）：输出方波（幅度 0~DVDD），需配置控制寄存器（OPBITEN=1，SIGN/PIB=1）。

---

三 、关键寄存器配置（SPI 写入 16 位帧）

AD9834 通过 16 位串行帧配置寄存器，帧头（DB15/DB14）决定寄存器类型：

寄存器类型	DB15	DB14	功能描述
控制寄存器	0	0	配置工作模式（波形、休眠、复位、SPI 控制等）
FREQ0 寄存器	0	1	频率寄存器 0（28 位，需 1~2 次写入：B28=1 时两次写 14 位 LSB/MSB；B28=0 时单次写 14 位）
FREQ1 寄存器	1	0	频率寄存器 1（同 FREQ0）
相位寄存器	1	1	相位寄存器（12 位，DB13=0→PHASE0，DB13=1→PHASE1）

1.控制寄存器关键位（DB15=0，DB14=0）

位（DBx）	名称	功能描述
13	B28	频率寄存器写入模式：1=28 位分两次写（LSB→MSB）；0=14 位单次写（MSB 或 LSB）
12	HLB	B28=0 时有效：1 = 写 14 位 MSB；0 = 写 14 位 LSB
10	FSEL	频率寄存器选择（PIN/SW=0 时）：0=FREQ0；1=FREQ1
9	PSEL	相位寄存器选择（PIN/SW=0 时）：0=PHASE0；1=PHASE1
8	RESET	1 = 复位内部寄存器（输出中间电平）；0 = 正常输出
6	SLEEP12	1 = 关断 DAC；0=DAC 使能
5	OPBITEN	1 = 使能 SIGN BIT OUT 引脚；0 = 高阻
4	SIGN/PIB	OPBITEN=1 时：1 = 输出比较器方波；0 = 输出 DAC MSB
1	MODE	0 = 输出正弦波（SIN ROM 使能）；1 = 输出三角波（SIN ROM 旁路）

2.初始化流程

1. 复位：拉高 RESET 引脚或设置 RESET 位 = 1，避免初始化杂散输出；
2. 配置控制寄存器：写入 B28（如 1=28 位频率写入）、PIN/SW（如 0 = 软件控制 FSEL/PSEL）等；
3. 写入频率寄存器：若 B28=1，先写 FREQx 的 14 位 LSB，再写 14 位 MSB；
4. 写入相位寄存器：配置 PHASEx 的 12 位相位偏移（如 0 = 无偏移）；
5. 释放复位：RESET=0，8 个 MCLK 周期后 DAC 输出稳定波形。

---

四、示例代码（ESP32 软件模拟 SPI，输出 1 MHz 正弦波）

#include <Arduino.h>

// 1. 引脚定义（移除sleep和reset引脚）
const int AD9834_FSYNC = 2;  // 帧同步信号（低有效）
const int AD9834_SCLK  = 4;  // 串行时钟（下降沿采样）
const int AD9834_SDATA = 5;  // 串行数据输入（16位MSB优先）

// 2. 核心参数配置（调整控制寄存器，移除reset相关位）
const float AD9834_MCLK = 75000000.0;  // 主时钟频率（C级器件最高支持75MHz）
const float TARGET_FREQ = 1000000.0;   // 目标输出频率（1MHz，不超过主时钟的1/2）
const uint16_t CTRL_REG_INIT = 0x1000; // 控制寄存器初始值：仅保留B28=1（28位频率写入）
const uint16_t CTRL_REG_NORMAL = 0x0000; // 正常工作控制寄存器：MODE=0（正弦波输出）

// 3. 软件模拟SPI写入16位数据
void AD9834_SPI_Write16Bit(uint16_t data) {
  // 拉低FSYNC，启动数据传输
  digitalWrite(AD9834_FSYNC, LOW);
  delayMicroseconds(1);  // 确保信号稳定

  // 16位数据按MSB优先顺序传输
  for (int i = 15; i >= 0; i--) {
    // 输出当前数据位到SDATA
    digitalWrite(AD9834_SDATA, (data >> i) & 0x01);
    delayMicroseconds(1);

    // SCLK拉高（上升沿无采样动作）
    digitalWrite(AD9834_SCLK, HIGH);
    delayMicroseconds(1);  // 确保SCLK高电平稳定

    // SCLK拉低（下降沿触发AD9834采样数据）
    digitalWrite(AD9834_SCLK, LOW);
    delayMicroseconds(1);  // 确保SCLK低电平稳定
  }

  // 拉高FSYNC，完成数据传输并更新寄存器
  digitalWrite(AD9834_FSYNC, HIGH);
  delayMicroseconds(1);
}

// 4. AD9834初始化函数（移除sleep和reset相关操作）
void AD9834_Init() {
  // 配置引脚为输出模式（仅保留SPI相关引脚）
  pinMode(AD9834_FSYNC, OUTPUT);
  pinMode(AD9834_SCLK, OUTPUT);
  pinMode(AD9834_SDATA, OUTPUT);

  // 设置初始状态：禁止传输、时钟空闲高
  digitalWrite(AD9834_FSYNC, HIGH);
  digitalWrite(AD9834_SCLK, HIGH);
  delay(10);  // 等待初始状态稳定

  // 写入初始控制寄存器，仅配置28位频率写入模式
  AD9834_SPI_Write16Bit(CTRL_REG_INIT);
  delay(1);

  // 计算28位频率寄存器值（频率公式：F_REG = (目标频率 * 2^28) / 主时钟频率）
  uint32_t freqReg = (uint32_t)((TARGET_FREQ * (1LL << 28)) / AD9834_MCLK);
  uint16_t freqLsb = (uint16_t)(freqReg & 0x3FFF);  // 频率低14位
  uint16_t freqMsb = (uint16_t)((freqReg >> 14) & 0x3FFF);  // 频率高14位

  // 写入FREQ0寄存器（地址标识：DB15=0, DB14=1）
  AD9834_SPI_Write16Bit(0x4000 | freqLsb);  // 写入FREQ0低14位
  AD9834_SPI_Write16Bit(0x4000 | freqMsb);  // 写入FREQ0高14位
  delay(1);

  // 写入PHASE0寄存器（地址标识：DB15=1, DB14=1, DB13=0），相位偏移设为0
  uint16_t phaseReg = 0x0000;
  AD9834_SPI_Write16Bit(0xC000 | phaseReg);
  delay(1);

  // 切换到正常工作模式
  AD9834_SPI_Write16Bit(CTRL_REG_NORMAL);
  delay(1);

  Serial.println("AD9834初始化完成，当前输出频率：1MHz（正弦波）");
}

// 5. 主函数
void setup() {
  Serial.begin(115200);  // 初始化串口用于调试输出
  AD9834_Init();         // 执行AD9834初始化
}

void loop() {
  // 配置完成后AD9834持续输出设定波形，无需循环操作
  // 如需动态修改频率/相位，可在此处调用AD9834_SPI_Write16Bit更新寄存器
  delay(1000);  // 主循环延时，避免占用过多系统资源
}

时序合规性：AD9834_SPI_Write16Bit函数严格遵循串行时序，SCLK 下降沿采样数据，FSYNC 低电平启动传输，满足 t5（SCLK 高电平≥10ns）、t6（SCLK 低电平≥10ns）、t7（FSYNC 建立时间≥5ns）等时序参数；

寄存器配置：控制寄存器初始化CTRL_REG_INIT设置 B28=1（28 位频率分两次写入），复位后CTRL_REG_NORMAL设置 MODE=0（正弦波输出）；

频率计算：按文档第 23 节频率公式计算 28 位频率寄存器值，分两次写入 FREQ0 的 LSB 和MSB，确保 1MHz 目标频率精度；

复位流程：初始化时先使能 RESET 引脚，避免 DAC 输出杂散信号，配置完成后释放复位，符合初始化流程。
