复刻:220V(AC)转5V/2A反激辅助电源——02反激变换器的隔离单点接地
反激变换器通过变压器实现原边与副边的电气隔离,而在工程应用中,一般要求原边与副边进行单点接地。经变压器隔离后的原副边参考地的电压差是一个不定值,其可能为0V,也有可能上百伏(电力系统中较为常见)。显然,将原副边的低直接连接是极不可取的。该部分将以复刻反激辅助电源为例,学习变压器两端的接地方法。
反激变换器通过变压器实现原边与副边的电气隔离,而在工程应用中,一般要求原边与副边进行单点接地。经变压器隔离后的原副边参考地的电压差是一个不定值,其可能为0V,也有可能上百伏(电力系统中较为常见)。显然,将原副边的低直接连接是极不可取的。该部分将以复刻反激辅助电源为例,学习变压器两端的接地方法。
复刻:220V(AC)转5V/2A反激辅助电源——01工作原理及器件选型-CSDN博客
参考视频:[开源]如何读懂一张电路图并制作出一个反激电源_哔哩哔哩_bilibili
开源链接:https://oshwhub.com/sunhaoqin/mp500_copy
目录
1. 单点接地的目的
对于反激变换器,“隔离单点接地”的真正含义是:原边和副边地在内部各自独立地实现单点接地,然后通过一个且仅有一个受控的高频路径(通常是Y电容)将它们连接起来,以抑制共模噪声,同时保持直流和安全隔离。
2. 用Y电容实现单点隔离接地
2.1 Y电容
Y电容是安规电容的一种,其在失效之后不会导致电击或对人体产生伤害。安规电容与普通电容最大的区别为,在电源断开后,普通电容在很长的时间内还会残留一定的电压,一旦人体触碰则会导致触电,而安规电容则不会出现此类情况。
2.2 单点接地的实现

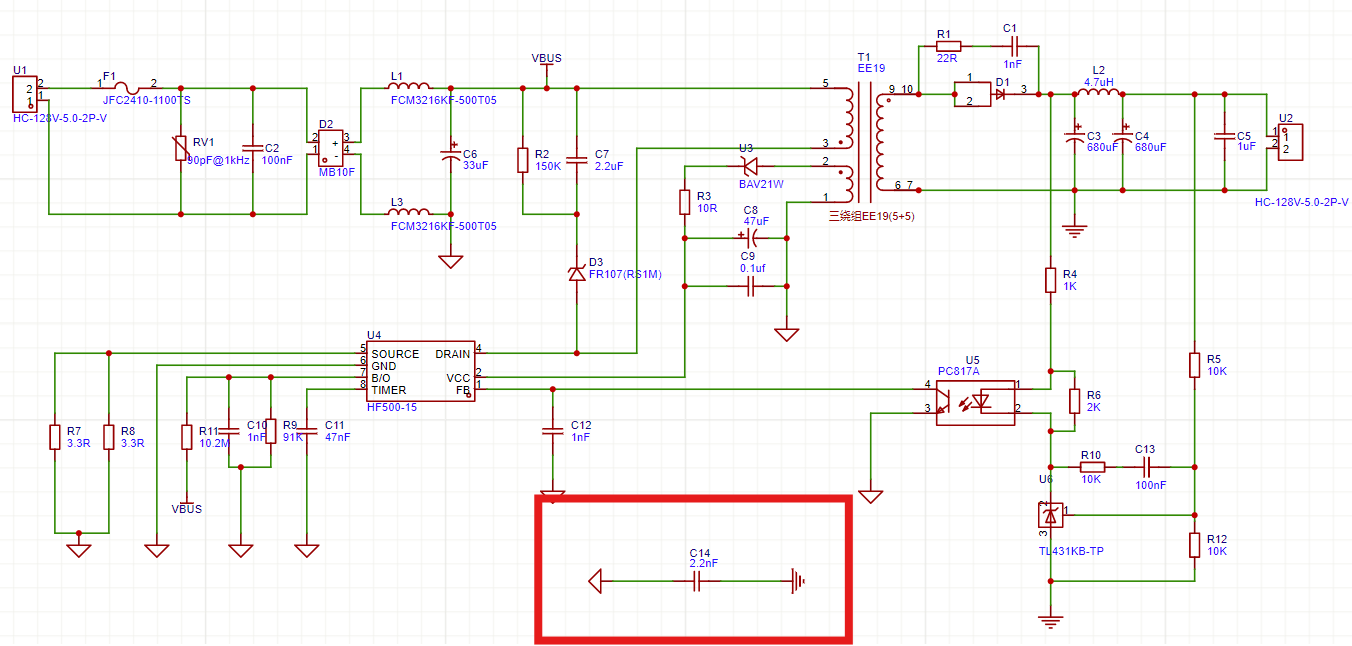

上图给出了本开源项目中使用Y电容实现原副边单点接地的具体方法。可以看到,将原副边的参考地分别接在Y电容的两端即可。

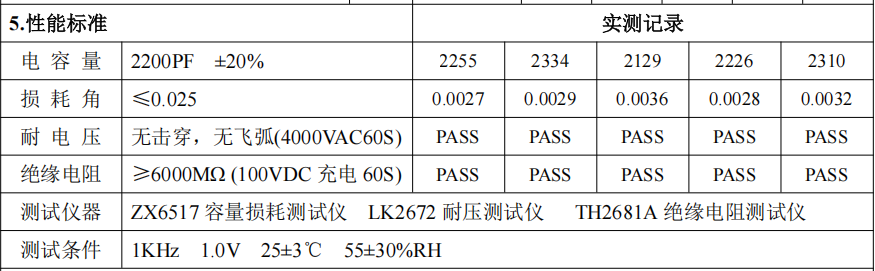

下面给出了该Y安规电容数据手册的部分节选,可以看到,其具有极强的耐压能力,足以隔离原副边由于伏地而造成的参考电压差。

另外,该Y安规电容的容值较小(仅有2.2nF),由电容隔直通交的特性可知,其对市电(50Hz)仍有较高的阻抗。因此,可以有效保证变压器原副边主要电气量的电气隔离。
3. 安规电容的分类以及用途
3.1 Y安规电容
3.1.1 Y安规电容的作用
Y安规电容的作用主要是抑制共模干扰。在了解具体原理之前,首先回顾一下:什么是共模干扰?可参考:什么是共模信号_为什么要抑制共模信号_为什么要消除共模干扰-CSDN博客
共模信号是作用在差分放大器或仪表放大器同相、反相输入端的相同信号。换句话来说,共模信号的大小相等,相位相同。反之对于差模信号,则是大小相同,相位相反。

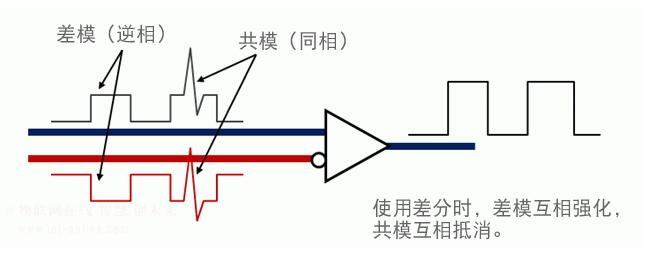

用于移植共模干扰的方法有很多,在芯片设计领域,一般使用差分信号来达到该目的。下图给出了差分输入下的信号成分分解图:

至此可以分析反激变换器中Y电容的作用:

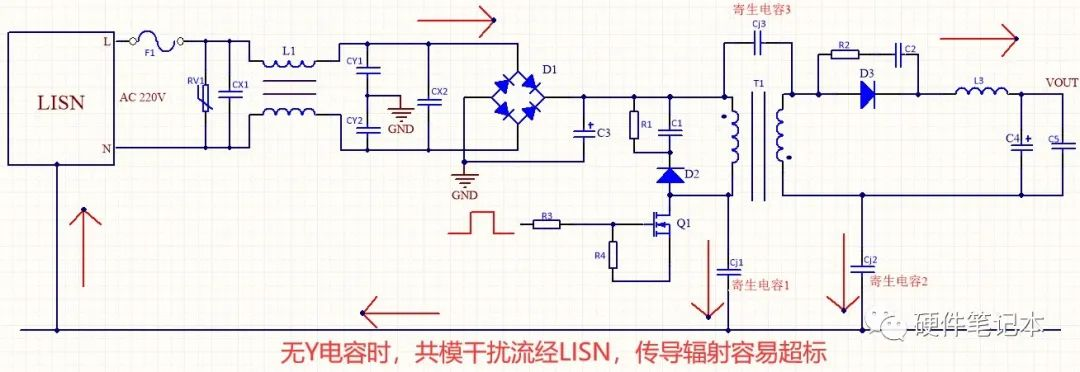

开关电源当中,开关管的不断导通与闭合会产生噪声,主要表现为瞬间电压尖峰脉冲信号,信号噪声流向变压器的初级线圈,而线圈相当于1个电感,此时会产生反向较高的电动势,同时产生的高次谐波耦合到变压器次级,造成噪声骚扰。初级地和次级地之间加1个Y电容,可以在变压器的次级地与大地间建立1个泄放通道,开关噪声的高次谐波通过这个通道泄放到大地,从而避免通过供电线路辐射出去,降低开关电源的辐射骚扰。
上文中提到的泄放通道,即为通过Y定容连接的变压器原副边参考地。由开关而产生的高频共模干扰通过Y电容流回变压器原边,以免回流到输入端电路造成干扰。同时,原副边的低频大信号部分被该电容隔离,防止直接接触。
至此也可以总结出:单点接地的目的正是为共模干扰提供回流通路,尽可能减弱其对后级电路的影响,优化电路的EMI性能。

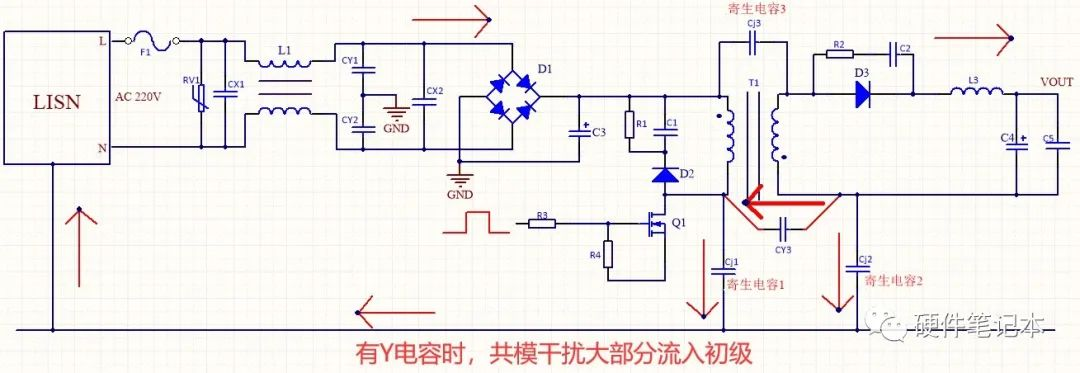

最后,采用Y电容单点接地时的共模干扰流向如下图所示:


参考:器件学习——安规电容(2023.11.23)-CSDN博客
3.1.2 Y电容选择
1.安规要求漏电流不能太大,一般Y电容容量大小为1nF到4.7nF之间。
2.作为安全电容的Y电容,要求必须取得安全检测机构的认证。
3.电容越大,漏电流就越大。如果频率一定的话,漏电流和Y电容成正比关系。
4.当Y电容的耐压不够时,可以直接两个电容直接串联。
参考:Y电容详解-CSDN博客
3.2 X安规电容
与Y安规电容相对应,X安规电容的作用主要是抑制差模噪声,在此不再赘述。
3.3 XY安规定容的接法

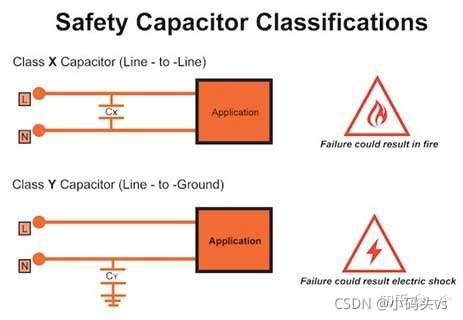

电容器分为X电容及Y电容,火线零线间的是X电容。x电容用在电源滤波中,起到电源滤波作用,对差模干扰起滤波作用。在火线和零线与地之间并联的电容,一般称之为Y电容。由于这个电容连接的位置也比较关键,同样需要符合安全标准。因此,Y 电容同样也属于安全电容之一。
参考:X电容与Y电容:电源滤波与电磁兼容的守护者-CSDN博客

4. 其他单点接地隔离方法
4.1 0Ω电阻
用0欧电阻隔离的并不是“信号地”和“模拟地”本身,而是它们背后的电流路径和参考平面,目的是为了控制噪声电流的流向,防止数字部分的噪声干扰敏感的模拟部分。
4.2 磁珠
相对于0Ω电阻,磁珠的优点是能够更好的隔绝高频噪声。对比二者,0Ω电阻仅在高频时对高频信号有阻抗,而无法消耗吸收高频噪声,相反,在其工作频率范围内(通常是几十MHz到几百MHz),磁珠的感抗成分(X_L)会变得很高,更重要的是,其电阻成分(R)会迅速增大。它不是反射能量,而是将高频噪声能量吸收并转化为热量消耗掉。
因此,磁珠的优势在于:它既保证了直流通路,又能主动“吃掉”特定频段的高频噪声。
然而,在磁珠的应用方面,其需要精确计算需要抑制的高频噪声频段,否则其效果将会大大减弱。同时,磁珠的感性特质与分布电容可能形成LC谐振电路,在某个频率点反而会放大噪声。需要仔细选型或并联一个小电容来阻尼。
