1.三种烧录方式的介绍

在单片机开发中，ISP（In-System Programming）、IAP（In-Application Programming）和 ICP（In-Circuit Programming）是三种常见的烧录方式，它们各有特点和适用场景，以下是对它们的详细讲解：

1.ISP（在系统编程）

• 定义：

    ISP 是一种允许开发者在不将芯片从电路板上取下的情况下，通过特定的编程接口对芯片内部的 Flash 存储器进行编程的技术。

• 工作原理：

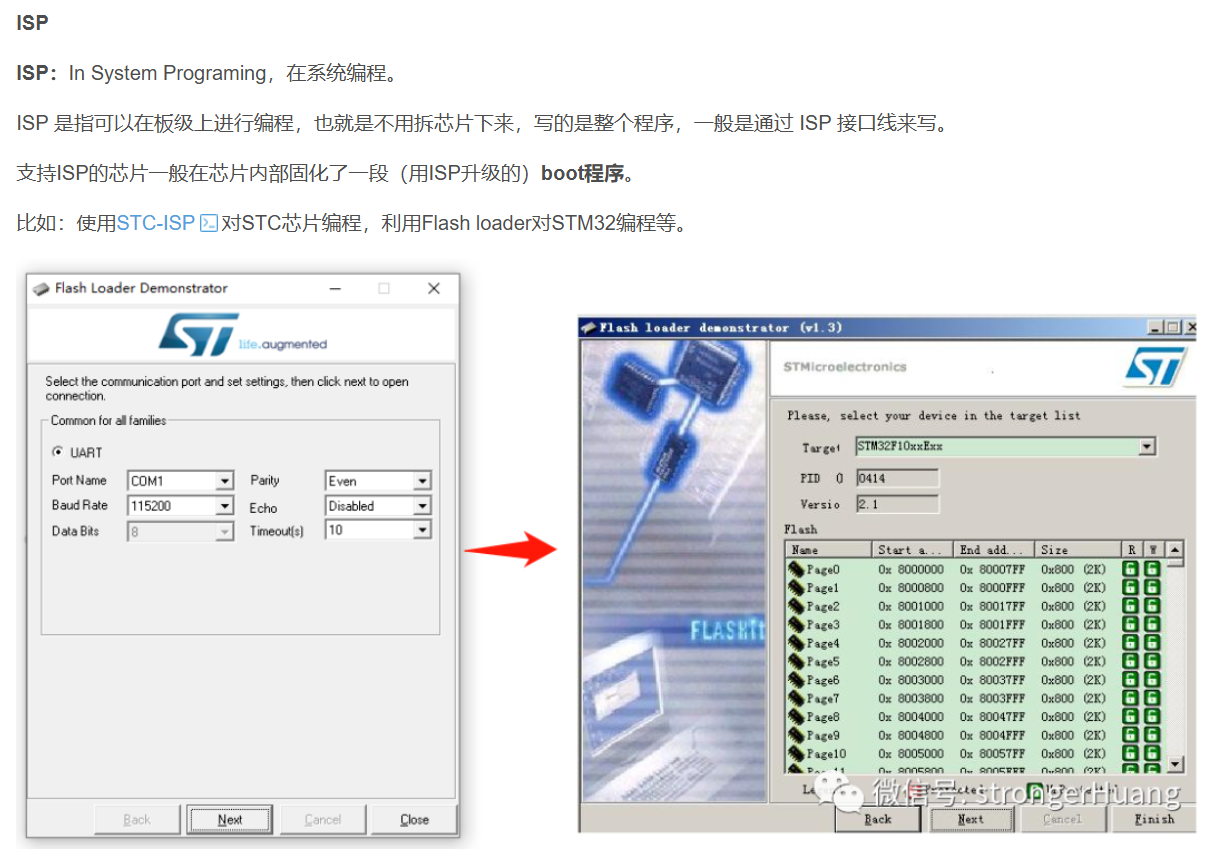

    ISP 技术依赖于芯片内置的编程接口和外部编程器。开发者通过编程器将新固件数据发送到芯片，芯片内部的编程逻辑接收数据并将其写入 Flash 存储器中。例如，STC 单片机可以通过 UART 接口，利用 STC-ISP 工具将程序代码下载到芯片中。

• 特点：

    1.具有便捷性，无需拆卸单片机，简化了操作流程；

    2.支持多种通信接口，如 USB、UART、SPI 等，便于与其他设备进行连接和数据交换；

• 应用场景：

    1.适用于嵌入式系统开发，简化了固件升级和调试过程，提高了开发效率；

    2.在批量生产中，可以实现对大量嵌入式设备的快速编程和测试；

    3.对于已经部署的嵌入式设备，ISP 提供了一种便捷的现场固件升级方案。

2.IAP（在应用编程）

• 定义：

IAP 是一种嵌入式系统技术，允许用户程序在运行时通过微控制器的对外接口对内部程序进行更新。

• 工作原理：

    IAP 技术通常依赖于一个预置的 Bootloader 程序，该程序负责在设备启动时初始化硬件、设置内存映射，并在接收到更新指令时加载新的固件到 Flash 存储器中。

    例如，在智能家居设备中，可以通过 Wi-Fi 接口接收新的固件数据，Bootloader 程序验证数据的完整性和正确性后，将其写入 Flash 存储器中，完成固件更新。

• 特点：

    1.支持通过网络或其他远程通信方式实现固件的远程升级；

    2.在更新过程中，可以确保系统服务的连续性，减少停机时间；

    3.将固件更新功能集成到单片机应用中，提高了系统的整体性能和可靠性。

• 应用场景：

    1.常用于智能家居与物联网设备中，实现远程固件升级，提高设备的安全性和稳定性；

    2.在汽车电子领域，汽车 ECU 等关键部件通过 IAP 技术实现固件升级，提高车辆性能和安全性；

    3.在工业自动化领域，用于更新控制器的固件程序，确保生产线的正常运行。

3.ICP（在电路编程）

• 定义：

    ICP 通常指的是通过在线仿真器对单片机进行程序烧写的技术，允许开发者在单片机安装到用户应用板上后，通过仿真器对芯片进行编程和调试。

• 工作原理：

    ICP 技术利用在线仿真器与单片机之间的 JTAG 或 SWD 接口进行通信。开发者通过仿真器将编译好的程序代码下载到单片机中，同时可以利用仿真器的调试功能对程序进行单步执行、断点设置等操作。

• 特点：

    1.具有较快的烧录速度，适合快速迭代开发；

    2.需要专业的在线仿真器或编程器支持，成本相对较高；

    3.ICP 接口不仅用于烧录程序，还常用于调试过程，提供断点、单步执行等功能，调试友好。

• 应用场景：

    1.主要用于单片机开发阶段，特别是在需要频繁调试和修改代码的情况下；

    2.在大型企业或专业研发机构中，因其高效性和稳定性而备受青睐。

2.三种烧录方式的区别

ISP、IAP 和 ICP 作为单片机常用的三种烧录方式，核心区别主要体现在编程时机、实现方式、接口形式和应用场景上，具体差异如下：

1. 编程时机与核心原理

• ISP（在系统编程）

  • 时机：需在系统断电或复位状态下进行（部分芯片支持带电编程，但本质仍是脱离用户程序运行的独立过程）。

  • 原理：依赖芯片内置的Bootloader（出厂固化），通过专用编程接口（如 UART、SPI、USB 等）接收外部编程器的指令，直接对 Flash 进行擦写。

  • 特点：编程过程与用户程序无关，无需用户代码参与。

• IAP（在应用编程）

  • 时机：在系统正常运行用户程序时进行，可在线实时更新。

  • 原理：依赖用户预先编写的Bootloader 程序（存储在 Flash 特定区域），用户程序通过通信接口（如 Wi-Fi、蓝牙、UART 等）接收新固件，再由 Bootloader 实现 Flash 擦写（需区分程序存储区和更新区，避免覆盖自身）。

  • 特点：编程过程由用户程序主动触发，属于系统功能的一部分。

• ICP（在电路编程）

  • 时机：通常在系统开发阶段，芯片上电但未运行用户程序时进行。

  • 原理：通过芯片的调试接口（如 JTAG、SWD、ICE 等），由仿真器直接访问芯片内核和存储器，实现程序烧录（本质是通过硬件调试链路操作 Flash）。

  • 特点：依赖硬件调试接口，可绕过芯片自带的 Bootloader，直接操作底层存储器。

2. 接口与工具

• ISP：

  • 接口：多为通用通信接口（如 UART 的 TX/RX、SPI 的 CS/SCK/MOSI 等），部分芯片有专用 ISP 引脚（如 AVR 的 RESET+SCK+MOSI）。

  • 工具：低成本编程器（如 USB 转 TTL 模块、专用 ISP 下载器）。

• IAP：

  • 接口：无专用接口，可复用系统现有通信接口（如 Wi-Fi 模块、485 总线、蓝牙等）。

  • 工具：无需额外硬件，通过软件协议（如自定义升级指令）实现，依赖用户程序中的 Bootloader。

• ICP：

  • 接口：专用调试接口（如 JTAG 的 TCK/TMS/TDI/TDO，SWD 的 SWCLK/SWDIO）。

  • 工具：专业仿真器（如 ST-Link、J-Link、ICD 等），成本较高。

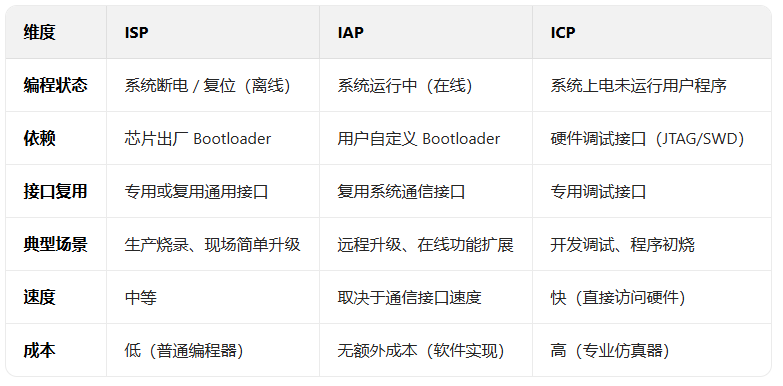

3. 核心差异对比表

4. 总结

• ISP：适合生产阶段批量烧录或简单现场升级，依赖芯片自带功能，操作简单成本低。

• IAP：适合需要远程 / 在线升级的场景（如物联网设备），灵活性高，需用户自主开发 Bootloader。

• ICP：适合开发调试阶段，烧录速度快且支持调试功能，依赖专业工具，成本较高。

三者本质都是对单片机 Flash 的编程操作，核心区别在于 “何时编”“通过什么编”“谁来控制编”。
