反相放大器（反相比例放大器）

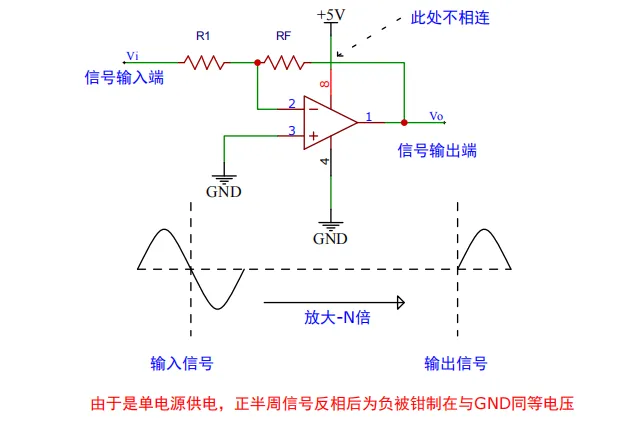

  1. 图1中为同相放大器供电方式为单电源供电，这里的单电源是指只有单向正电压。
反相放大器：输入端为反相输入端（负极输入端-），输出的放大信号与输入的信号电压反向相反。

1.根据图1其计算公式为Vo=-(RF/R1)*Vi
	其中-(RF/R1)为放大倍数
	这里的公式推导就不做详细介绍，有兴趣自信查阅模电相关书籍。
	2.因为是单电源供电所以如图1所示的输入输出波形问题。

在这里插入图片描述
图1 反相放大器单电源供电

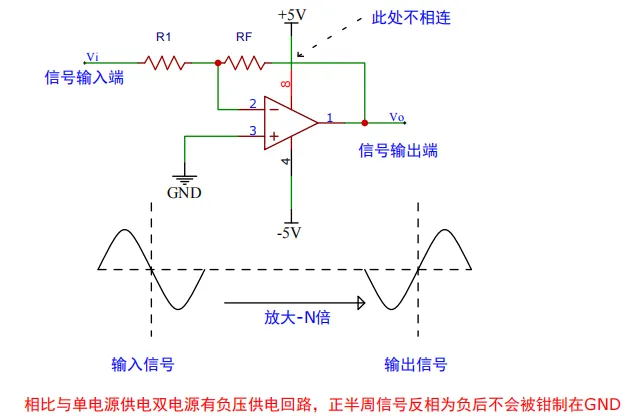

 2. 双电源供电图2中为同相放大器供电方式为双电源供电，这里的单电源是指有**正电压、负电压同时供电**。

在这里插入图片描述
图2 反相放大器双电源供电
