什么是BTL放大器？
BTL是“平衡式无输出变压器”的英文缩写。此类功率放大器属于桥式推挽放大电路。也是一种无需调试、保真度高、成本低廉的BTL功率放大电路。

简单来说，它让两个放大器“一推一拉”，协同工作，从而在相同的电源电压下，能在负载上获得比单个放大器大得多的输出功率。
BTL功率放大器的特点
1.采用单电源供电方式
2.采用上升沿和下降沿脉冲信号触发
3.采用双端直接耦合输出方式。此类功率放大器的效率高于OCL功率放大器，所以广泛应用在新型彩色电视机、彩色显示器、音响等电路中。

BTL功率放大器电路图

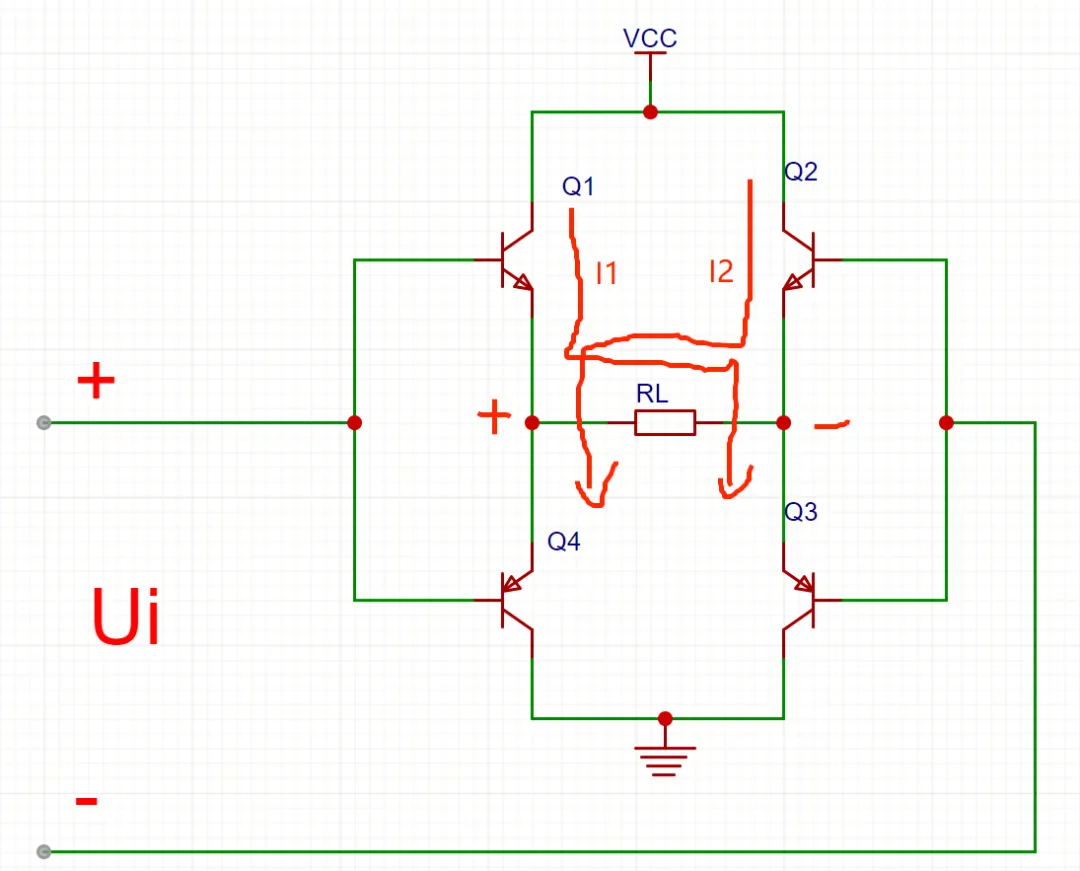

电源电压VCC加到放大管Q1，Q2的集电极，为放大管进行供电。
静态时，由于没有信号输入，放大管Q1~Q4截止，无电压输出，RL上无电流流过。
当输入Ui的正半周信号时，Q1和Q3导通，它们的集电极电流由VCC经Q1，RL，Q3到地构成回路，形成输出信号的上半周;
当输入Ui的负半周信号时，Q2，Q4导通，它们的集电极电流由VCC，Q2，RL，Q3到地构成回路，形成输出信号的负半周。这样，就可以得到一个完整的信号。

如何识别和使用BTL放大器？
现在市面上绝大多数集成的音频功放芯片都支持BTL模式。通常在芯片的数据手册（Datasheet）中会明确说明其工作模式。
单声道BTL：一个芯片内部包含两个放大器，专门设计成BTL模式来驱动一个扬声器。例如，TI的TPA3110D1。
立体声BTL：一个芯片可以配置为两个独立的单端通道（Stereo）或者一个BTL通道（Mono BTL），以提供更大的功率。例如，常见的TDA2030、TDA7297等芯片都可以这样应用。

为什么效率高于OCL放大器？
如果同为A类、B类或AB类（模拟放大）：BTL和OCL的理论最大效率是相同的（例如，B类理论最大效率均为78.5%）。但是，BTL在相同的电源电压下能输出比OCL大得多的功率，这意味着它的功率转换效率更高，更能“榨干”电源的潜力。

如果BTL与D类结合：那么其效率将远高于传统的模拟OCL放大器（AB类）。D类放大器的效率可达90%以上，而OCL（AB类）的效率通常在50-65%之间。这才是效率显著提升的根本原因。
