闲来无事，拆了儿子上跆拳道时机构送的手持小风扇（便宜货），因使用一段时间后罢工了，看看啥原因，并着手维修，整个过程描述如下：

一、介绍：

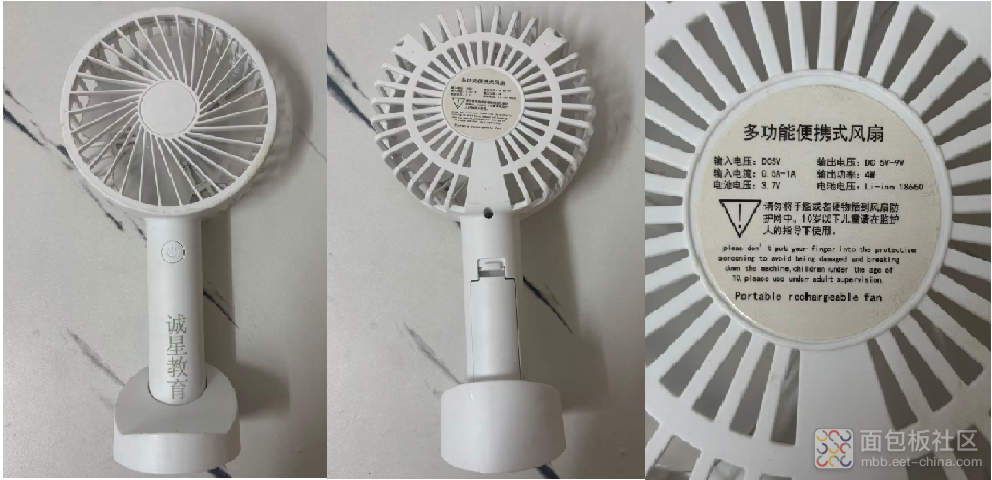

手持可充电式多功能便携小风扇，产品参数信息及外观如下图所示：

型号：无输入：DC5V/0.5A~1A（Micro USB充电输入）  输出：DC5V~9V

功率：4W    电池电压：3.7V   型号：18650

风扇一个控制按键可开关并调整风速挡位（连续按下对应低、中、高风速及关机），充电口在侧面

二、产品拆解：

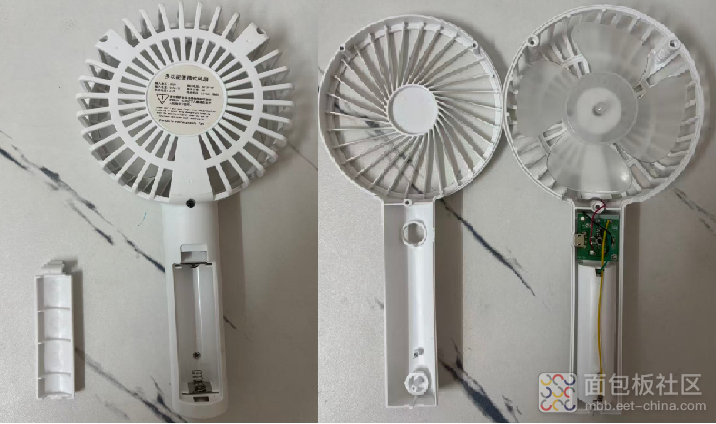

外壳简单拆解如下，手柄部分是放置一节18650电池的电池仓，作为移动储能充放电。电池正负极经弹片及线束引出接到风扇控

制电路中，电池容量为产品标称容量1800mAh，测量电池电压约为4.1V，按照标称功率4W计算可连续使用时长约为：

T=(1800mAh*4.1V)/4W=1.8H（实际由于损耗用不到这个时长）

三、控制电路分析：

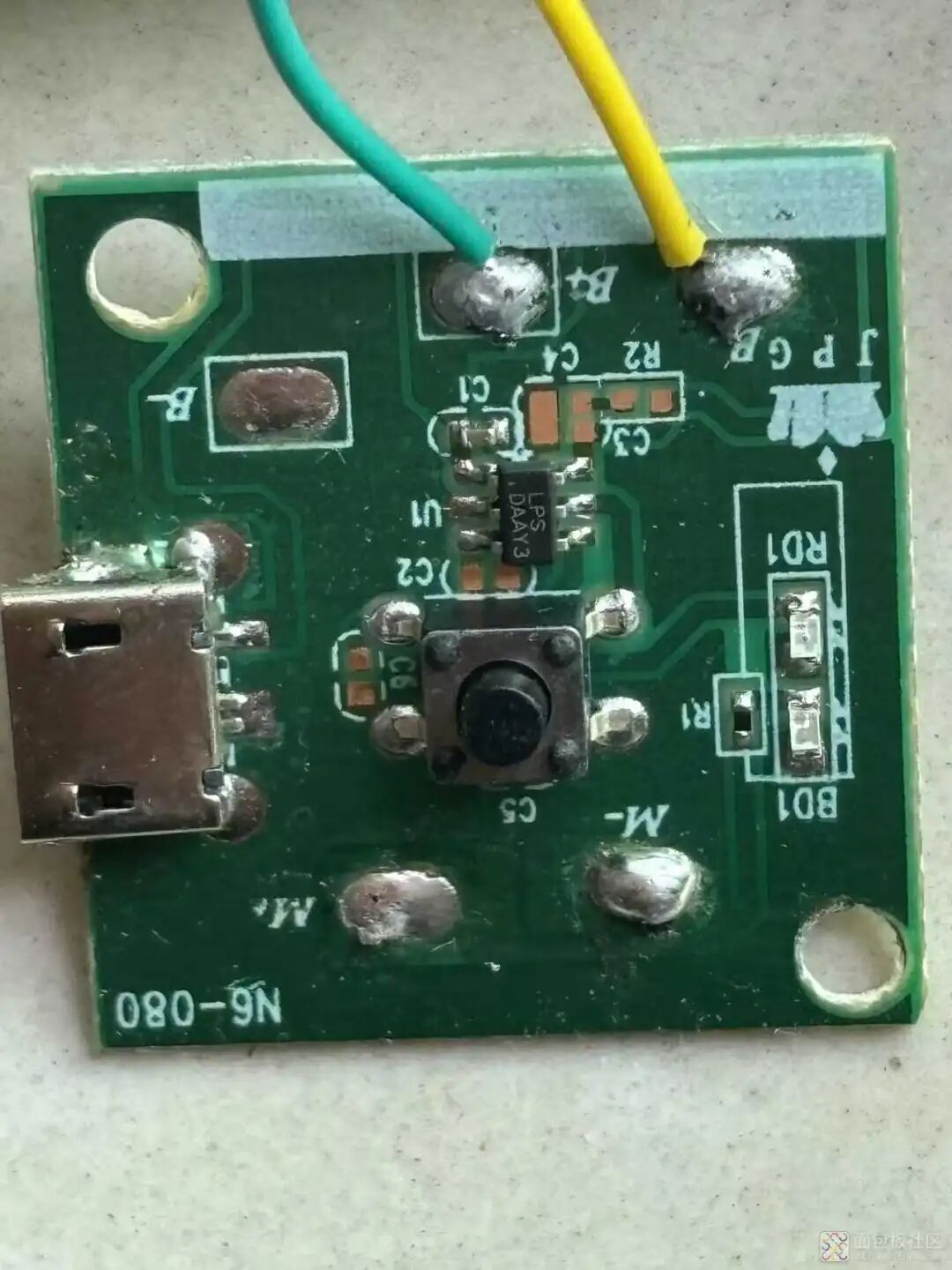

1.PCBA实物图：

2.原理图分析：

 可以看出该PCB特别的精简，甚至只用了单层板的工艺。板子上只有一片主控芯片，丝印LPS DAAY3，封装SOT23-6；

两个0603封装的LED灯，一个为工作指示灯，一个为电源指示灯；一个0402的贴片电容，作为芯片的电源滤波，一个0402的

电阻作为LED限流电阻，保护LED。该主控芯片是一块二合一芯片，由电机控制和锂电池充电管理2个功能组成，因为没有外接

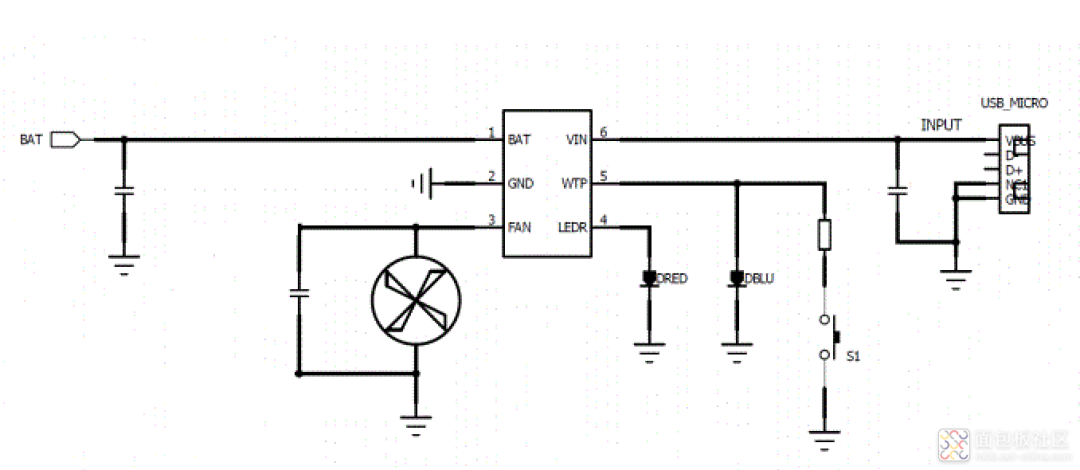

mos管，该芯片应该内部集成有mos管，没有搜寻到主控芯片的规格书，工作的参考原理图下：

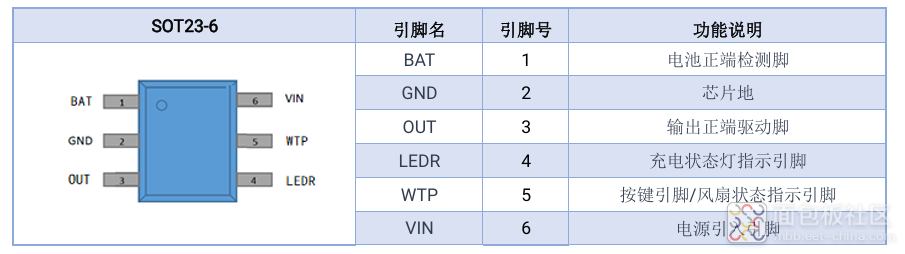

主控芯片对应引脚说明（网上借图:lol ）：

四、故障点确认：

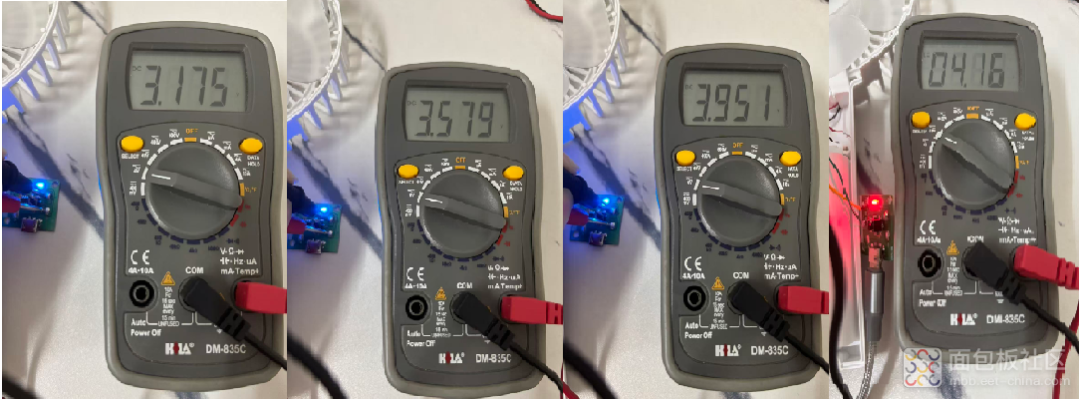

1. 因风扇不转，首先把电机拆下了，然后确认PCBA是否正常，下图从左到右分别为低、中、高档及充电电压，从显示来看都是

正常的，说明PCBA部分没有 问题，接下来看电机部分了。

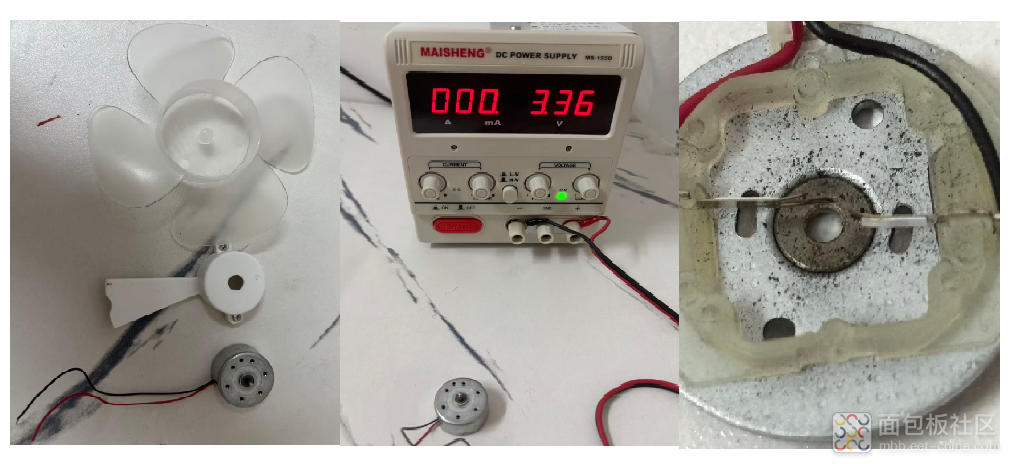

2.拆下电机后，直接用电源供电，发现不工作，然后直接拆开电机，是个有刷电机，发现碳刷已经磨损缺失了，要修复风扇看来只能去网上淘一个同型号的电机了。

五、风扇修复：

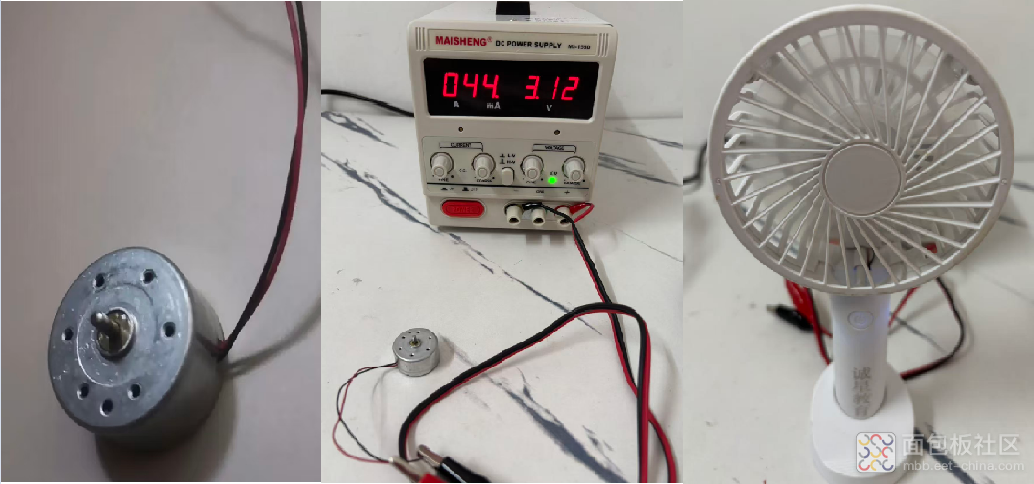

网上淘回的小电机，确认功能正常后焊接到PCBA上，然后组装风扇，安装上电池后正常工作

总结：线路简单，成本低廉，一分价钱一分货，印证了便宜基本没好货。

---
