揭秘STM32内存布局：从Flash到SRAM全解析

STM32作为32位MCU，其4GB寻址空间被划分为Flash程序存储区（0x08000000起）和SRAM运行时数据区。Flash存储程序代码和常量，包括.text、.rodata、.rwdata等段；SRAM则分为数据段（.data/.bss）、堆区（动态内存分配）和栈区（函数调用上下文）。

刘天林 · 2025-09-20 17:55:33 发布

STM32 是32 位 CPU，32 位地址总线意味着它的理论寻址能力是 4GB，地址范围是 0x0000 0000 ~ 0xFFFF FFFF。

从第一张图的 “Memory map” 可以看到，STM32 的 4GB 寻址空间被划分成多个功能区块：

Flash 是 MCU 的 “程序硬盘”，用于永久存储程序代码和常量数据。

SRAM 是程序运行时的 “临时内存”，所有动态数据都在这儿折腾。SRAM 的布局可以拆解为以下几个核心部分：

1.数据段区域

.data 段：存放 “初始化了特定值的可修改变量”（如 int counter_3 = 1; static int counter_4 = 2;）。这些数据在程序启动时会从 Flash 的.rwdata 段复制到 SRAM 的.data 段。
.bss 段：存放 “未初始化或初始化为 0 的可修改变量”（如 int counter = 0; int counter_1; static int counter_2;）。程序启动时，系统会自动将这块区域清零。

2.堆（Heap）区域

功能：用于动态内存分配（如 C 语言中的malloc、C++ 中的new）。
分布：有普通堆（HEAP_SIZE 0X800，即 2KB）和 FreeRTOS 的堆（FreeRTOS_HEAP_SIZE15Kbytes）。堆的生长方向是地址增大的方向。

3.栈（Stack）区域

类型：
- 系统栈（MSP）：用于中断处理、内核级操作。
- 任务栈（PSP，结合 FreeRTOS）：每个任务有自己的栈空间，用于存储任务的运行上下文（如图中 Task1、Task2、Task5 的栈）。

其他区域

在嵌入式实时操作系统（如 FreeRTOS）中，内存分布会更复杂，核心是 “任务的独立栈和 TCB”：

任务控制块（TCB）：每个任务都有一个 TCB，用于保存任务的基本信息（如栈指针、优先级、状态等），如第四张图中 Task1、Task2、Task5 的 TCB。
任务栈：每个任务有独立的栈空间，用于存储任务运行时的局部变量、函数调用信息等。任务切换时，栈中的上下文会被保存 / 恢复（这就是 “上下文切换” 的核心）。
内存回收：已释放的任务空间会被合并（如第四张图中 “已释放的任务空间（TASK3 和 TASK4 的空间已合并）”）。

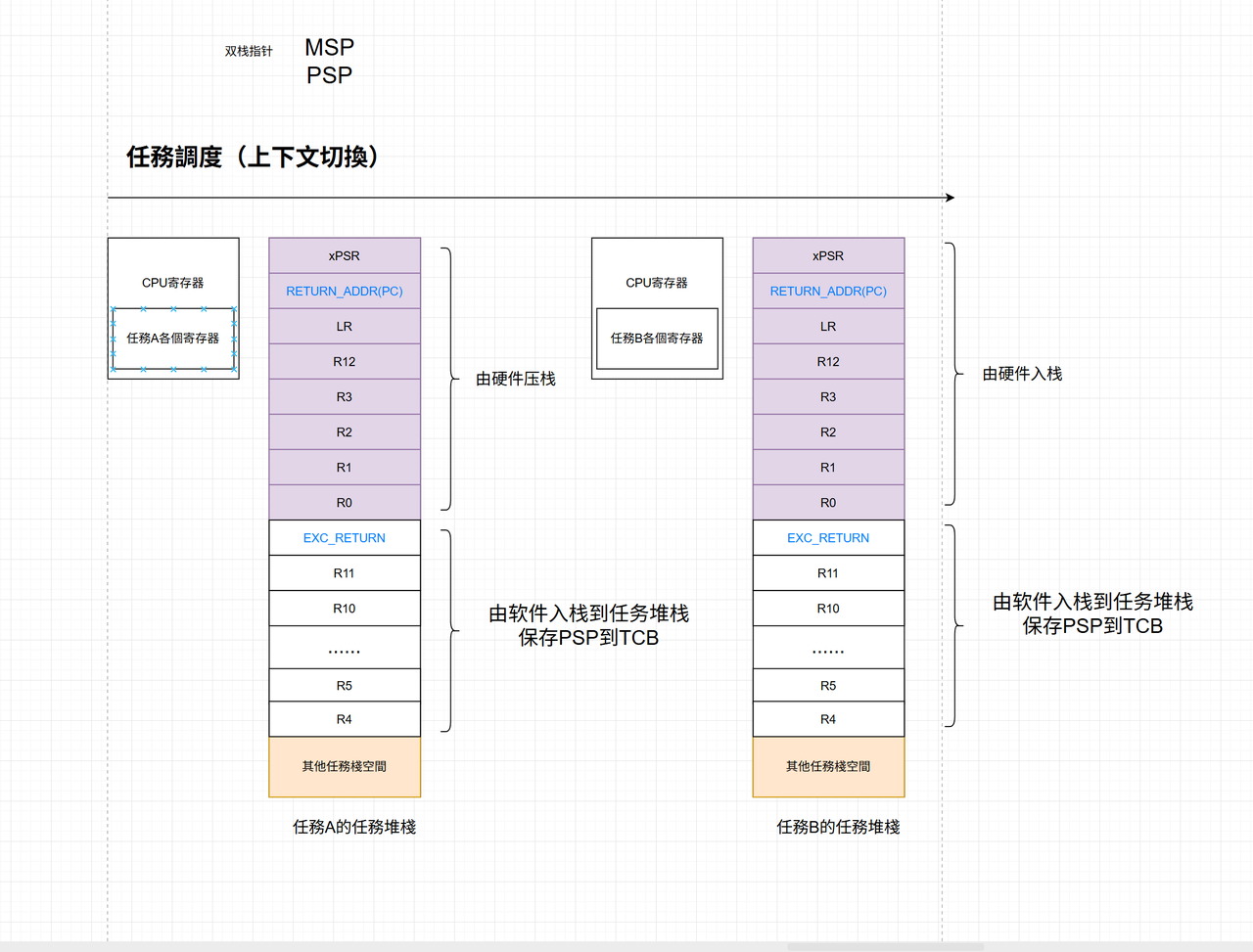

第五张图展示了任务调度时 “上下文切换” 的内存操作，核心是寄存器的入栈和出栈：

MCU 的内存分布是 “分层且分工明确” 的：

拓展：

芯片的地址总线是 32 位（支持 4GB 寻址），但实际硬件资源（Flash、SRAM、外设）的容量远小于 4GB。剩余的地址空间中，大部分会被标记为 Reserved，这是硬件架构设计的自然结果。

STM32 是 32 位 CPU，理论寻址范围是0x0000 0000 ~ 0xFFFF FFFF（共 4GB）。
但实际硬件中，Flash 通常是几十 KB 到几 MB（如常见的 512KB、1MB），SRAM 是几 KB 到几百 KB（如 128KB），外设寄存器的地址范围也很有限。
这种 “理论寻址能力” 和 “实际硬件容量” 的巨大差距，导致剩余的大部分地址空间只能被标记为 Reserved。
