1.模块简介

TB6612可同时驱动两个方向不同的电机，并且最高可以驱动额定电压为12v的电机

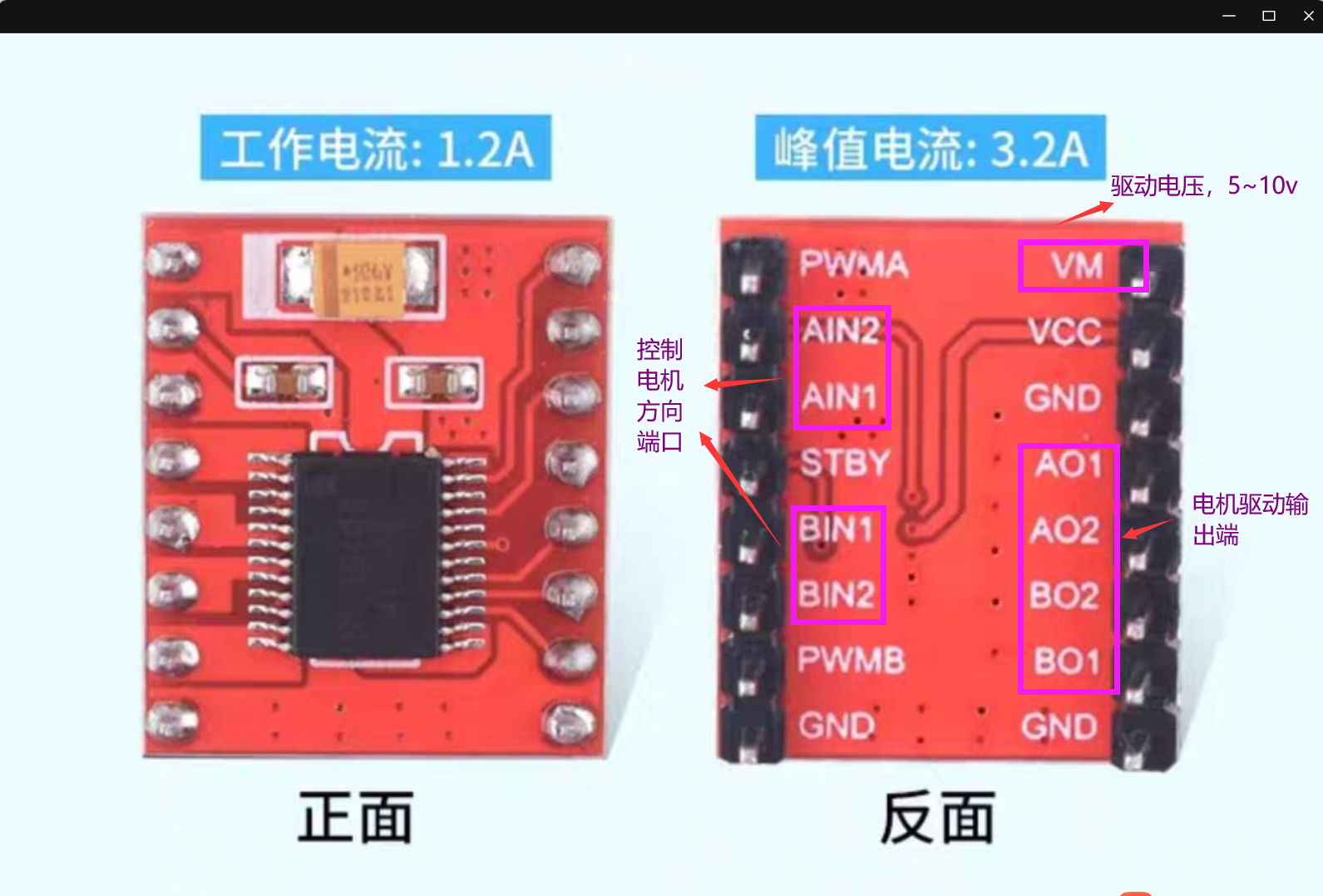

1.电源接线

vcc接逻辑电源，GND接地，VM接电机驱动电源，通常接较高的电压，以为电机供电。

STBY控制芯片的工作状态，当接高电平时，芯片正常工作，当接低电平时，芯片处于待机状态。

一般STBY接正电平即可。

2.电机控制

stm32通过PWM来控制电机速度，通过AIN或BIN控制电机方向，tb6612的AO及BO端口来驱动电机运行。

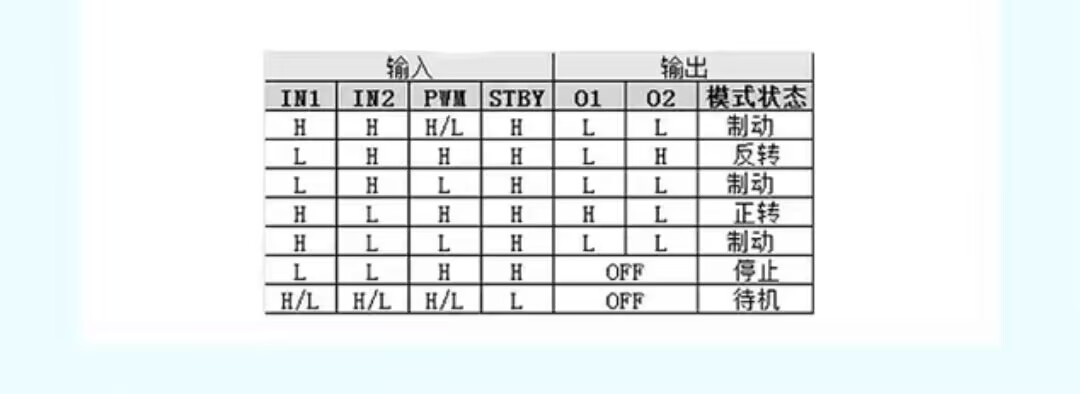

AIN和BIN控制电机方向的规则如下

当IN1为高电平，IN2为低电平时，电机正转，IN2为高电平，IN1为低电平时，电机反转。其余情况，如IN1和IN2都为高电平，电机制动。

2.代码实现

1.硬件配置

PWM信号通过TIM2实现，使用通道3，所以选用PA2，电机方向控制通过AIN1和AIN2，选用PA4和PA5。

2.PWM部分代码

配置GPIO口

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);//开启定时器时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//开启IO口时钟

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;//配置为复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

配置TIM2

	TIM_InternalClockConfig(TIM2);//设置内部时钟为定时器时钟

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 100-1;//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 36-1;//PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStructure);

	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;//选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;//向上计数模式
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//使能输出比较
	TIM_OCInitStructure.TIM_Pulse = 50;//CRR
	TIM_OC3Init(TIM2,&TIM_OCInitStructure);

	TIM_Cmd(TIM2,ENABLE);

PWM部分搞定，就可以开始编写电机的代码了

3.电机驱动部分

void Motor_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	PWM_Init();
}

void Motor_Get(int8_t Speet)
{
	if(Speet >= 0)
	{
		GPIO_SetBits(GPIOA,GPIO_Pin_4);
		GPIO_ResetBits(GPIOA,GPIO_Pin_5);
		PWM_SetCompare1(Speet);
	}
	else
	{
		GPIO_ResetBits(GPIOA,GPIO_Pin_4);
		GPIO_SetBits(GPIOA,GPIO_Pin_5);
		PWM_SetCompare1(-Speet);
	}
}

3.总结

以上仅仅展示了如何使用TB6612驱动电机，如果想使用电机到具体的项目中的话，需要精进代码，进行高级功能的拓展。

如通过加速度控制，避免电机以较大速度突然的启动和停止，避免对机械结构的冲击。

或使用编码电机，通过PID算法来提升对电机的控制。
