1、通信过程(广播及连接)

将一个复杂的任务进行拆分小的任务，也是从蓝牙协议栈分层设计中学的方法（关于蓝牙分层设计也可参考这个博客）。那将蓝牙通信也拆分三步学习，让我们由浅入深地来探索蓝牙广播和连接的奥秘。

• 第一步：蓝牙通信是如何“打包”数据的？
  我们会从一个简单的问题开始：为什么设备不能直接把数据发送出去？看看蓝牙协议栈是如何像打包快递一样，一步步给原始数据穿上“外衣”的。

• 第二步：什么是蓝牙广播（Advertising）？
  这就像是在广场上喊话。我们会学习设备如何通过广播“介绍”自己，让周围的设备发现它。

• 第三步：如何建立蓝牙连接（Connection）？
  从“广场喊话”到“一对一私聊”。我们会看看两个设备是如何约定好时间、频道，并建立一个稳定、高效的专属通信渠道的。

2、第一步：蓝牙通信是如何“打包”数据的？

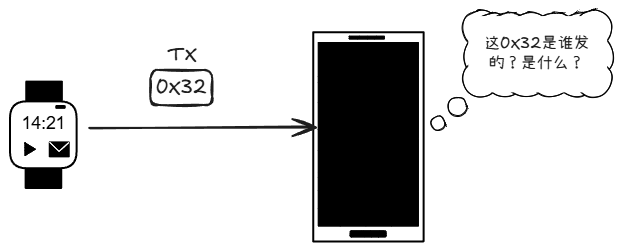

想象一下，你的智能手环想告诉手机它现在的电量是 50%（用十六进制表示就是 0x32）。如果它直接在空中发送一个 0x32，手机会一头雾水。这就像你把一张写着“50”的纸条扔出窗外，谁知道这是给谁的？谁写的？它代表什么意思呢？

所以，为了让通信有效，BLE 协议栈必须像打包一个精美的快递包裹一样，给 0x32 这个核心数据加上很多额外信息：

• 前导码 (Preamble): 像快递员在门口喊“有你的快递！”，它告诉接收设备：“注意，我要开始发数据啦！” 这能帮助接收方同步时钟，准备接收。
• 访问地址 (Access Address): 这就是收件人地址。有一个特殊的地址 0x8E89BED6，意思是“发给周围所有人”，这就是广播。而在一对一的连接中，会生成一个独一无二的地址，确保只有指定的设备能收。
• LL 帧头和长度 (LL Header & Length): 这部分说明了这个数据包的类型（是广播包还是连接包？），以及包裹里到底有多长的数据。
• 广播者地址 (Advertiser Address): 这是发件人地址，告诉大家这个数据包是谁发出的。
• 广播数据 (Advertising Data): 这才是我们的“货物”！但为了让对方看懂，我们不能只放一个 0x32。蓝牙使用一种叫 LTV (Length-Type-Value) 的结构来组织数据。比如，它可能会打包成 04FF590032，这里面包含了长度(04)、类型(FF, 表示自定义数据)、厂商ID(5900)和我们真正的数据(32)。这样手机才知道 0x32 代表的是电量，而不是别的。
• CRC 校验码 (CRC): 这是包裹的“防伪码”或“密封条”。接收方收到数据后会用同样的方法计算一遍 CRC，如果结果和发来的一致，就说明数据在传输过程中没有损坏或被篡改。

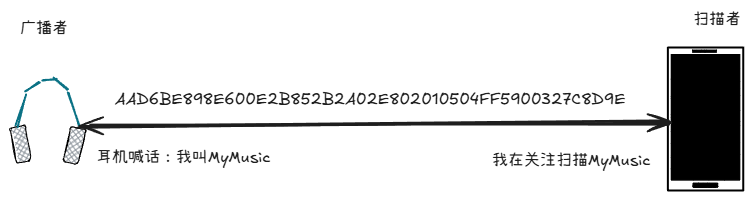

所以，一个简单的电量数据0x32，经过蓝牙协议栈的层层打包，最终在空中传输的可能是一长串复杂的数据，比如：AAD6BE898E600E2B852B2A02E802010504FF5900327C8D9E。

虽然看起来复杂，但这样做既保证了通信的可靠性。（如果不知道LL层、GAP层可以先参考BLE协议栈分层。）

扩展：前导码的作用
BLE（Bluetooth Low Energy）协议中的前导码，是指在数据报文的开头添加的一些比特（bit）序列。它的主要作用是帮助接收端（接收器）计算每个比特的时钟边沿位置，从而正确解码传输的数据。具体作用如下：

1. 时钟同步：BLE协议采用 GFSK 调制方式进行数据传输，其调制波形中包含连续的过渡区域，用于传输正负两个不同频率的信号。但由于传输中可能存在抖动或时钟漂移等问题，接收器的时钟可能无法精确跟随发送器的时钟。在这种情况下，前导码可以帮助接收器对接收到的数据进行正确的时钟同步。

2. 帧同步：BLE协议的数据传输采用分帧方式，每个数据包（packet）由不同的帧（frame）组成。前导码可以作为帧的起始标志，帮助接收器正确识别帧的起始位置和帧的边界。

3. 消除直流分量：BLE协议的数据传输中，由于调制波形的特性，可能会产生直流分量。前导码中的比特序列可以通过交替出现1和0的方式，消除直流分量。

因此，BLE协议中的前导码是确保数据传输可靠性的重要组成部分，它可以对数据进行时钟同步、帧同步和消除直流分量等处理，从而保证接收器能够正确解码传输的数据。

3、第二步：什么是蓝牙广播？

现在我们已经理解了数据是如何被精心打包的，接下来就看看第一种通信方式——广播 (Advertising)。

你可以把广播想象成一个设备（比如你的蓝牙耳机）站在一个热闹的广场上，用大喇叭向周围所有人喊话：“嘿！我是一个XX牌的耳机，名叫‘MyMusic’，我在这里，可以被连接哦！” 听到这个喊话并关心‘MyMusic’就会去准备关联它。这种情况下，我们把蓝牙耳机叫Advertiser（广播者），关心喊话者叫Scanner或者Observer（扫描者）。

3.1、这种通信方式有几个鲜明的特点：

• 一对多通信：一个设备（称为 广播者 Advertiser）发送信息，周围所有在监听的设备（称为 扫描者 Scanner 或 观察者 Observer）都能收到。
• 单向通信：通常情况下，只有广播者在说话，扫描者只负责听。
• 周期性进行：广播者不会一直不停地喊话，那样太耗电了。它会每隔一段时间（这个间隔叫 广播间隔 Advertising Interval）喊一次。每一次喊话的行为，我们称之为一次 广播事件 (Advertising Event)。在不广播的时候，芯片就进入低功耗的“打盹”状态。
• 多频道广播：为了避免“堵车”和增加被听到的概率，广播者在每一次广播事件中，会依次在3个固定的广播信道（37、38、39号频道）上把同样的内容各发送一遍。


广播参数相关扩展一：广播事件及广播间隔：

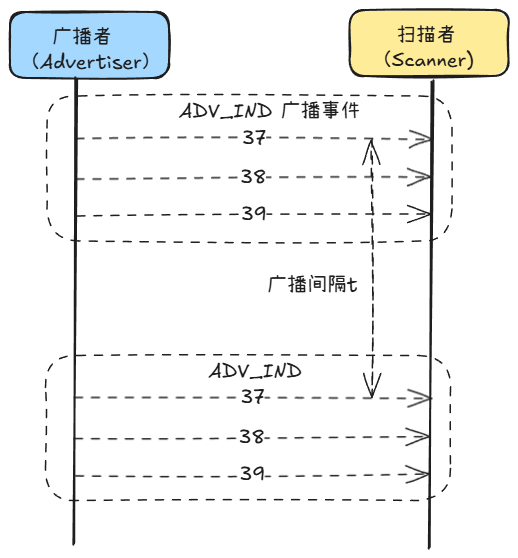

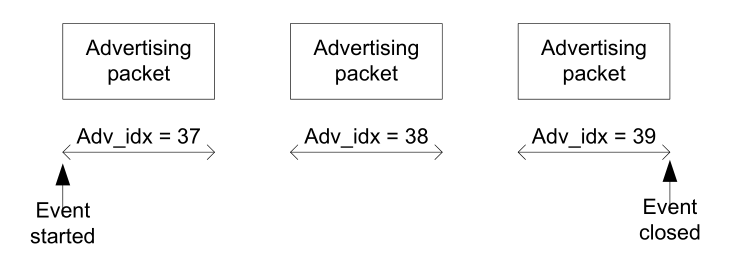

广播是指从机每经过一个时间间隔发送一次广播数据包，这个时间间隔称为广播间隔，这个广播动作叫做广播事件，只有当从机处于广播状态时，主机才能发现该从机。在每个广播事件中，广播包会分别在37,38和39三个信道上依次广播，如下图所示。

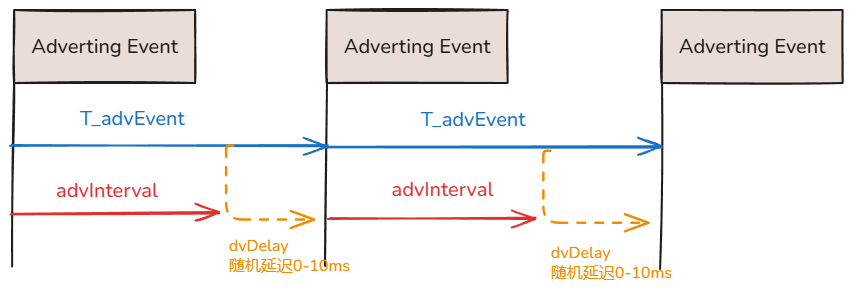

那广播间隔怎么计算的呢？具体计算入下图所示：
T_advEvent = advInterval + advDelay

T_advEvent 也就是图中蓝色部分 ;advInterval 是 0.625ms 的倍数，在 20ms~10.24s 之间。如果广播类型是非定向扫描事件或者非定向不可连接广播事件，这个值不能小于 100ms。如果广播事件类型是非定向可连接事件，这个是只需大于20ms 即可；

advDelay 是一个随机数，在 0ms~10ms 之间，在每一个广播事件中都有。 由于设备间的时钟会有不同程度的漂移，所以这个随机延时的作用不但能消除设备之间时钟漂移，还能避免相同信道及时间点上的冲突。

广播参数相关扩展二：广播类型：

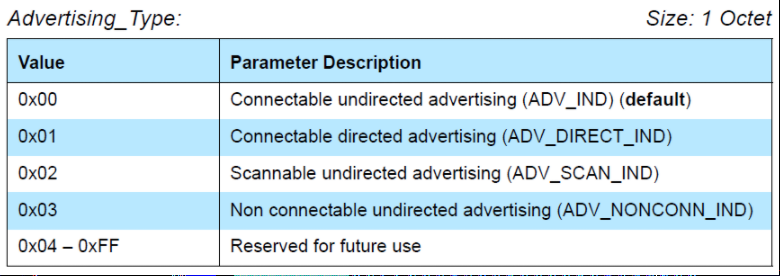

广播的类型一般分为四种，分别是：

1.可连接的非定向广播（Connectable UndirectedEvent Type）。

这是一种用途最广的广播类型，包括广播数据和扫描响应数据，它表示当前设备可以接受其他任何设备的连接请求。这个报文发送之后可以接收由扫描者发送的(SCAN_REQ PDU)扫描 请求，或者由发起者发送的(CONNECT_REQ PDU)连接请求。而接收后 链路层需要早同一个信道上进行扫描者或者发起者的应答。当接收的 数据报文没能通过广播滤波政策，要么就用下一个广播信道进行广播 要么就关闭广播事件。

2.可连接的定向广播（Connectable DirectedEvent Type）。

定向广播类型是为了尽可能快的建立连接。**这种报文包含两个地址：广播者的地址和发起者的地址。**发起者收到发给自己的定向广播报文之后，可以立即发送连接请求作为回应。

定向广播类型有特殊的时序要求。完整的广播事件必须每3.75ms重复一次。这一要求使得扫描设备只需扫描3.75ms便可以收到定向广播设备的消息。

当然，如此快的发送会让报文充斥着广播信道，进而导致该区域内的其他设备无法进行广播。因此，定向广播不可以持续1.28s以上的时间。如果主机没有主动要求停止，或者连接没有建立，控制器都会自动停止广播。一旦到了1.28s，主机便只能使用间隔长得多的可连接非定向广播让其他设备来连接。

当使用定向广播时，设备不能被主动扫描。此外，定向广播报文的净荷中也不能带有其他附加数据。该净荷只能包含两个必须的地址。

3.不可连接的非定向广播（Non-connectableUndirected Event Type）。
仅仅发送广播数据。

4.可扫描的非定向广播（Scannable UndirectedEvent Type）。

这种广播不能用于发起连接，但允许其他设备扫描该广播设备。这意味着该设备可以被发现，既可以发送广播数据，也可以响应扫描发送扫描回应数据，但不能建立连接。这是一种适用于广播数据的广播形式，动态数据可以包含于广播数据之中，而静态数据可以包含于扫描响应数据之中。

注意：所谓的定向和非定向针对的是广播的对象，如果是针对特定的对象进行广播（在广播包PDU中会包含目标对象的MAC）就是定向广播，反之就是非定向。可连接和不可连接是指是否接受连接请求，如果是不可连接的广播类型，它将不回应连接请求。可扫描广播类型是指回应扫描请求。

3.2、广播里喊了些什么？

• 广播包里能携带的数据很有限（蓝牙4.x标准里最多31个字节） 。通常包含一些基本信息，比如：

• 设备名称：例如 “MyMusic”。

• 设备功能：例如声明自己支持BLE、是否可被连接等。

• 服务UUID：告诉别人它能提供什么服务，比如心率监测服务、电量服务等。

注意提示：蓝牙4.x，广播有效载荷最多是31个字节。而在蓝牙5.0中，通过添加额外的广播信道和新的广播PDU，将有效载荷增加到了255个字。

3.3、广播的局限性：

虽然广播对于设备发现非常重要，但它就像广场喊话一样，存在一些缺点：

• 无法双向交流：扫描者没法直接回应。
• 传输数据量小：31字节装不下太多东西。
• 不可靠：广播者只管发，并不知道有没有人收到，也不会重发。
• 扫描端功耗高：扫描者为了不错过广播，需要长时间、多频道地开启接收窗口，比较耗电。

为了解决这些问题，就需要更高级的通信方式——连接！

4、第三步：如何建立蓝牙连接（Connection）？

当你的手机（扫描者）在广播中“听”到了智能门锁的“喊话”，并决定要和它通信（比如开锁）时，就需要建立连接。这个过程就像下面这样：

1. 发起连接请求 (Connection Request)

   • 手机不再仅仅是倾听，它会变成一个 发起者 (Initiator)。
   • 它会抓住门锁广播后短暂的监听窗口，发送一个名为 CONNECT_REQ 的连接请求包。这个请求就像是在说：“嘿，门锁！我想和你单独聊聊！”

2. 约定通信规则
   这个 CONNECT_REQ 包里包含了接下来“私聊”的所有规则 ，比如：

   • 连接间隔 (Connection Interval)：我们每隔多久通信一次？可以是从几毫秒到几秒。

   • 信道图 (Channel Map)：我们接下来用哪些数据信道来聊天，避开那些拥挤的信道。

   • 访问地址 (Access Address)：生成一个这次通信专用的“门牌号”，以后只有我们俩的通信才用它。

3. 连接成功，角色转变
   一旦门锁收到了这个请求并做好了准备，连接就建立了。此时，它们的角色也发生了变化：

   • 手机（主动发起连接的一方）变成了 主设备 (Master/Central)。
   • 门锁（被连接的一方）变成了 从设备 (Slave/Peripheral)。

4. 连接后的通信
   连接成功后，通信变得非常规律和高效，就像跳双人舞一样：

   • 主设备先行：在每个连接间隔的开始，总是由主设备（手机）先给从设备（门锁）发送一个数据包。
   • 从设备回应：从设备在收到主设备的数据包后，必须在极短的时间内（150微秒）回复一个自己的数据包。
   • 轮流休眠：在两次通信间隔之间，主从设备都可以关闭射频天线去“睡觉”，从而极大地节省了电量。只有在连接事件 (Connection Event) 发生时，它们才会醒来工作。

这种主从模式、周期性通信的方式，完美地解决了广播的几大痛点，实现了可靠、双向、低功耗的一对一通信！

4.1、抽象类比

根据上面的例子，我们大概了解了什么时连接，下面再进行抽象类比一下：
到底什么叫连接(connection)？像串口UART，很容易理解，就是用线（Rx和Tx等）把设备A和设备B相连。用“线”把两个设备相连，实际是让2个设备有共同的通信媒介，并让两者时钟同步起来。进行类比蓝牙连接也是这个道理，所谓设备A和设备B建立蓝牙连接，就是指设备A和设备B两者一对一“同步”成功，其具体包含以下几方面：

• 设备A和设备B对接下来要使用的物理信道达成一致

• 设备A和设备B双方建立一个共同的时间锚点，也就是说，把双方的时间原点变成同一个点

• 设备A和设备B两者时钟同步成功，即双方都知道对方什么时候发送数据包什么时候接收数据包

• 连接成功后，设备A和设备B通信流程如下所示：

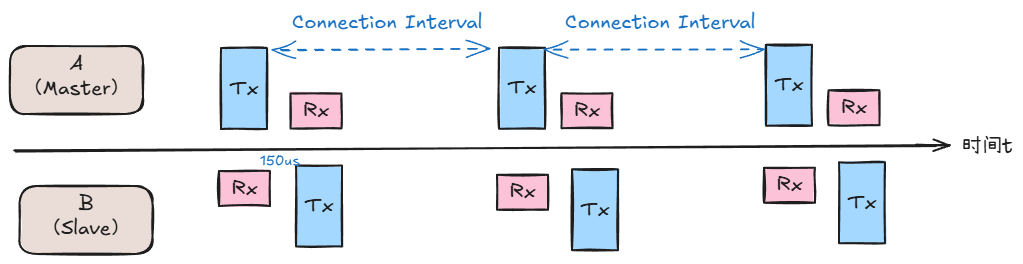

如上图所示，一旦设备A和设备B连接成功（此种情况下，我们把设备A称为Master或者Central，把设备B称为Slave或者Peripheral），设备A将周期性以Connection Interval (CI)为间隔向设备B发送数据包，而设备B也周期性地以CI为间隔打开射频接收窗口以接收设备A的数据包。同时按照蓝牙Spec要求，设备B收到设备A数据包150us后，设备B切换到发送状态，把自己的数据发给设备A；设备A则切换到接收状态，接收设备B发过来的数据。由此可见，连接状态下，设备A和设备B的射频发送和接收窗口都是周期性地有计划地开和关，而且开的时间非常短，从而大大降低系统功耗并大大提高系统效率。

5、广播实际抓包分析

下面看一个ADV_IND例子，如下图展示了一个完整的普通广播数据包（这个图借鉴图，来源不好意思忘了，后续更新掉，谢谢）。

依次点击左侧描述，在右侧可以看到对应的数值。

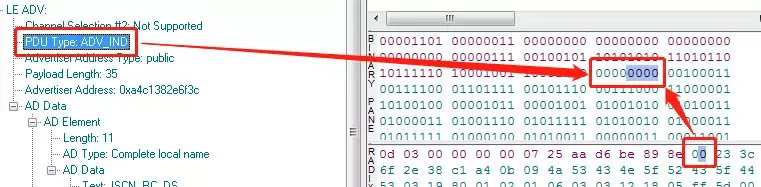

(1) PDU Type为0000b，表示广播包类型为ADV_IND，如图所示。

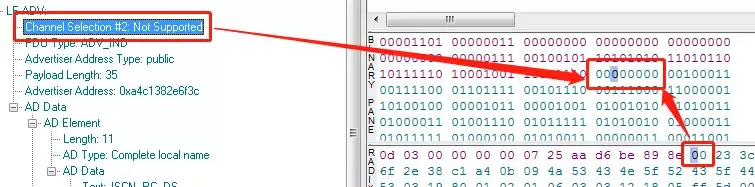

(2) ChSel字段为0b，表示不支持通道选择，如图2-5所示。

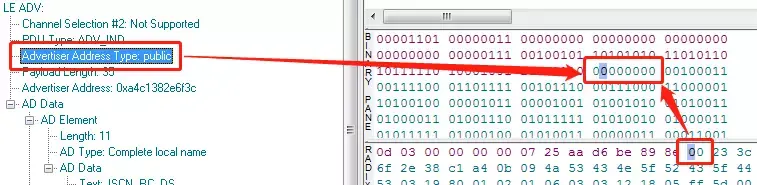

(3) TxAdd字段为0b，表示广播设备地址类型是public，如图2-6所示。

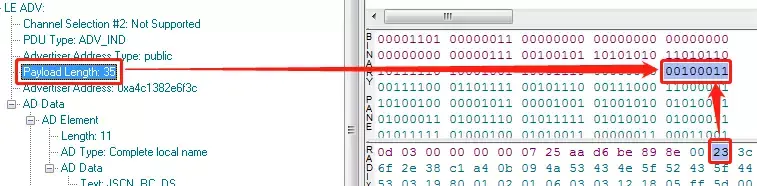

(4) Length地段为0x23(35)，表示广播数据包净荷长度为35个字节，如图2-7所示。

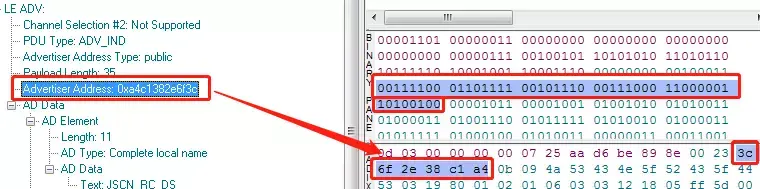

(5) AdvA字段为0xa4c1382e6f3c，是广播设备的地址，如图2-8所示。

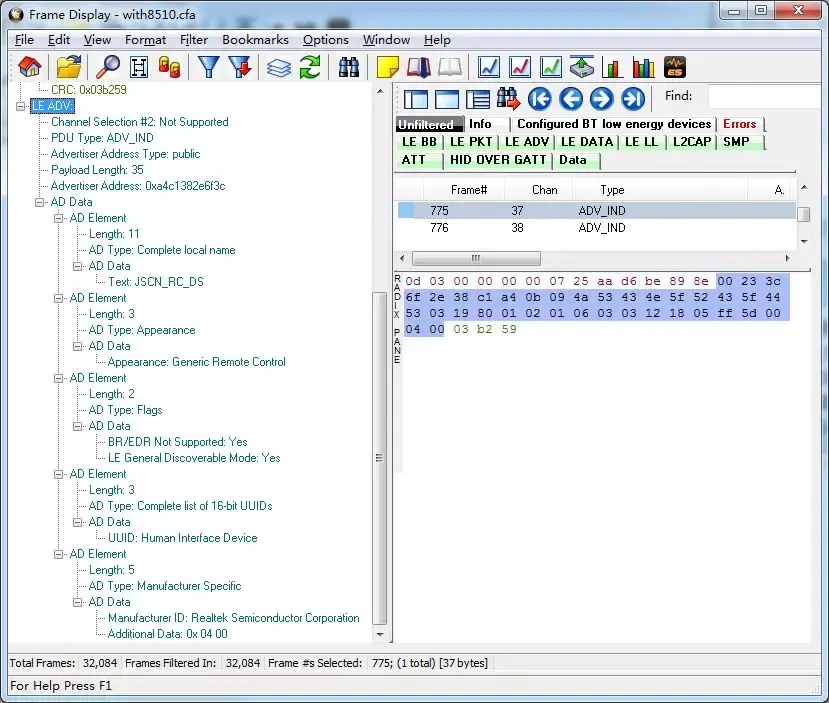

一般AdvData都会包含“Device Name”、“Flags”、“Appearance”、“UUID”，在图2-3中可以看到这些元素。设备名就是我们搜索设备时看到的名字；Flags是标识发现模式和是否使用BR/EDR的；外观是定义该产品的类型，如键盘、鼠标、遥控器等等；UUID一般用来标识设备使用哪些属性。

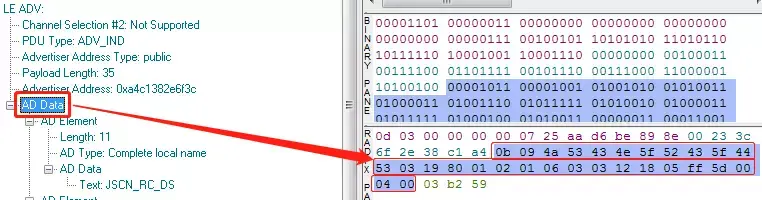

(6) AdvData字段为广播地址后面的29个字节，是广播包携带的信息，如图2-9所示。
