基于STM32L476RGT6的STM32CubeMX配置与工程创建

使用STM32CubeMX配置STM32L476RGT6（64引脚）工程的步骤如下，适用于初次配置的基础流程：

一、准备工作

1. 安装软件
   • 安装 STM32CubeMX（建议最新版本）
   • 安装对应芯片的固件包：启动CubeMX后，上方进入 Help -> Manage embedded software packages，找到 STM32L4 Series 下的 STM32CubeL4 并安装（包含STM32L476系列支持），多个版本的芯片包，只需要安装一个即可。必须安装，安装完成后建议重启CubeMX进行以下操作。

二、创建新项目并选择芯片

1. 打开STM32CubeMX，中间选择Start My project from MCU创建。点击 “New Project” 。有三种创建方式。
2. 在芯片选择界面：
   • 左侧上方搜索框输入 STM32L476RGT6
   • 在中间搜索结果中选择该型号（确认封装为64-LQFP），点击右上角 “Start Project” ，开始项目。

三、基础配置（必做）

在项目设置界面，左侧System Core下拉，配置RCC，SYS。此部分具体的配置原理会单独写一篇文章讲解。

1. 调试接口配置（SYS）

为了后续下载和调试程序，需启用SWD接口：

方法一（简单，便捷）：在 System Core -> SYS 中，将 Debug 选项设置为 “Serial Wire”（自动占用PA13/PA14）。

方法二：在左侧引脚图中，找到 PA13（SWDIO）和 PA14（SWCLK），右键点击这两个引脚，选择 “Debug” -> “SWDIO” 和 “SWCLK” 。

​ 这里说一下此项配置的意义。简单讲就是给单片机 “分配” 两个专用引脚（PA13/PA14），专门用于调试时的电脑和单片机通信，确保你能正常下载程序、找 bug。

​ 首先理解什么是”Debug（调试）“。使用Keil软件的Debug功能时，程序会根据你的操作，停在某一行指令。并返回当前某个变量的值。对于这一操作，就是让电脑（通过 IDE 软件，如 Keil）和单片机 “对话”，电脑可以给单片机发命令，单片机可以给电脑回传信息。这种 “对话”（通信） 需要硬件接口来实现，而 “Serial Wire” 就是 STM32 常用的一种 “对话方式”。

​ 什么是“Serial Wire” ？它是 ARM 公司定义的一种简化的调试接口标准（全称 Serial Wire Debug，简称 SWD），只需要 2 根线就能实现调试功能：SWDIO：负责 “数据传输”，SWCLK：负责 “时钟同步”。

​ 为什么要在 “SYS” 里设置？STM32 的引脚（比如 PA13、PA14）默认可能被当作普通的 “输入 / 输出引脚”（比如接 LED、按键）。但当你在 System Core -> SYS 里把 Debug 选项设为 Serial Wire 时，单片机就会 “专用” PA13 和 PA14 这两个引脚：PA13 强制作为 SWDIO（数据传输线）；PA14 强制作为 SWCLK（时钟同步线）。这两个引脚就不再能当普通 IO 用了，专门负责调试时的 “电脑 - 单片机对话”。

​ 如果不设置，PA13、PA14 可能被当作普通引脚，或者调试功能没启用。这时你用调试器（比如 ST-Link）连接单片机时，会出现：电脑找不到单片机（“无法连接目标设备”）；程序下载不进去；没法暂停程序、看变量值（等于失去了 “调试” 能力），等等问题。

2. 时钟配置（RCC）

STM32L476最高主频为80MHz，可在数据手册中找到，见《STM32L476xx规格书》第一页Features->Core,具体配置原理会单独写一篇文章。以下是配置步骤。注意！该配置只作为参考，具体配置需要根据硬件、性能要求等具体设置。

1、进入 System Core -> RCC：

若用到外部时钟，勾选 High Speed Clock (HSE)（外部高速时钟，若使用外部晶振），选择 Crystal/Ceramic Resonator 。
若仅用内部时钟，保留 High Speed Clock (HSE) 使能（默认Disable） 。

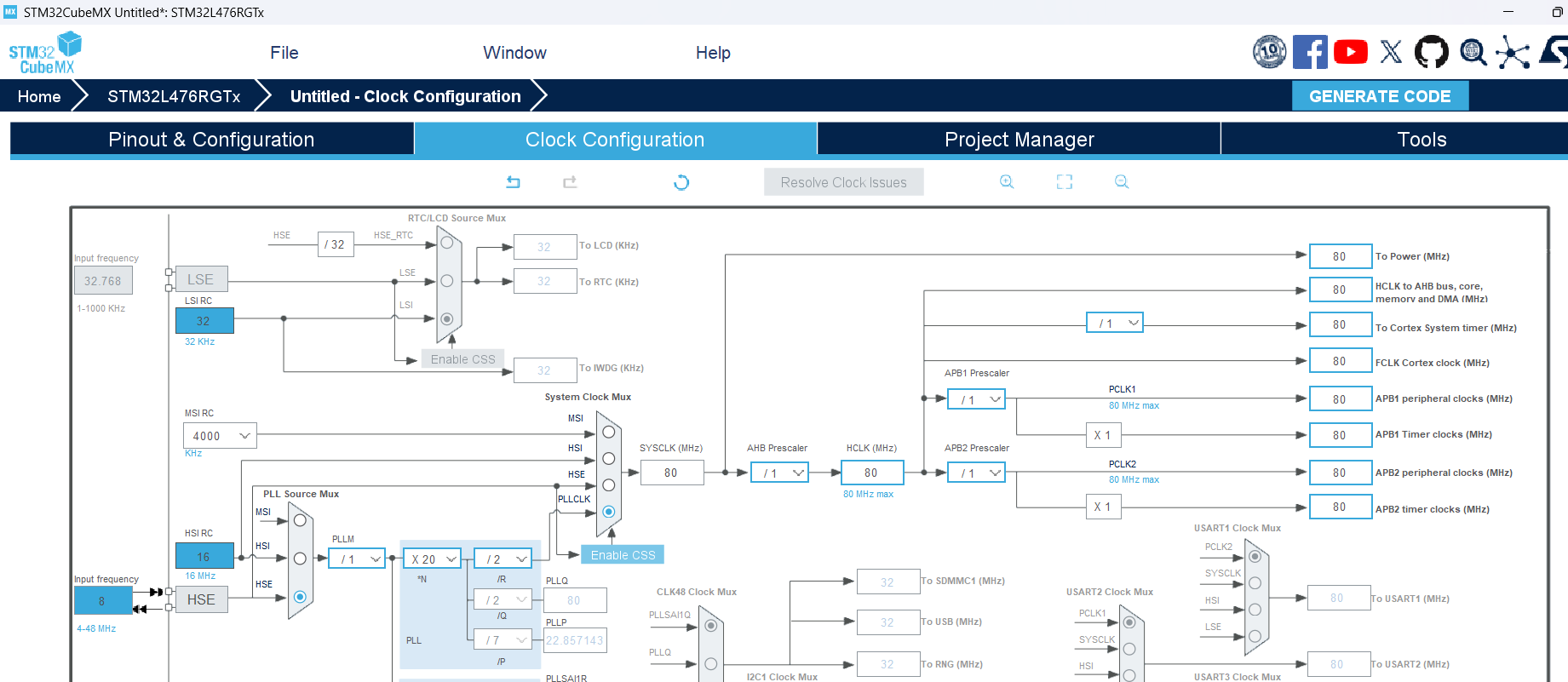

2、上方进入 Clock Configuration 标签：

​ 若硬件上已经外接了8MHz 的 HSE 晶振（勾选了HSE Clock并选择Crystal/Ceramic Resonator），那么优先用HSE 作为 PLL 输入源（精度比内部 HSI 更高）

• PLL来源选择 HSE 或 HSI（根据硬件决定）
• 配置PLL参数：确保 PLLN、PLLM、PLLR 计算后，System Clock Mux 输出为 80MHz（例如：HSE=8MHz → PLLM=1 → PLLN=20 → PLLR=2 → 8*20/2=80MHz）
• 确认 HCLK、PCLK1（APB1，最高80MHz）、PCLK2（APB2，最高80MHz）频率正确

四、外设配置（按需选择）

以常用外设为例，说明配置方法。此部分由AI生成，可能与实际标识有出入。

1. GPIO（如LED、按键）

• 假设使用 PC13 作为LED输出（低电平点亮）：
  • 在引脚图中找到 PC13，右键选择 "GPIO_Output"
  • 进入 Configuration -> GPIO -> PC13：
    • GPIO mode（工作模式）：Output Push Pull
    • GPIO Pull-up/Pull-down：Pull-up（避免悬空）
    • Maximum output speed：Low（LED无需高速）

2. UART（如USART2）

• 假设使用 PA2（TX）和 PA3（RX）作为USART2引脚：
  • 进入 Connectivity -> USART2，模式选择 “Asynchronous”（异步模式）
  • 自动分配引脚（或手动指定PA2/PA3，需确认引脚复用功能）
  • 配置参数：Baud Rate 设为 115200，Data Width 8位，无校验位，1停止位
  • 若需中断，在 NVIC Settings 中勾选 USART2 global interrupt

3. SPI/I2C（如I2C1）

• 进入对应外设（如 Connectivity -> I2C1），选择模式（如 I2C）
• 配置引脚（如 PB6=SCL，PB7=SDA），设置速率（如100kHz）

五、工程生成设置

1. 上方进入 Project Manager 标签：

   • Project 选项：

     • Project Name：输入工程名（如 STM32L476_Project）
     • Project Location：选择保存路径（千万注意！避免中文路径！）
     • Toolchain/IDE：选择使用的IDE（如 MDK-ARM 对应Keil，STM32CubeIDE 等），这里选择MDK，最新版本

   • 左侧Code Generator 选项：

     第一个框中

     选择第二项：Copy only…

     第二个框中

     • 勾选第一项 Generate peripheral initialization as a pair of '.c/.h' files per peripheral（外设代码分文件存放）
     • 勾选 Keep user code when re-generating（重新生成时保留用户代码）
     • 勾选第三项Delete…

六、生成代码

点击右上角 “GENERATE CODE”，等待CubeMX生成工程文件。生成完成后，可选择中间选项，点击 “Open Project” 直接打开工程。

七、Keil软件配置

在Keil界面，点击魔术棒。

Debug右上角Setting。第三个Flash Download,选上Read and Run

Target右上角ARM Compiler。选择第一项：版本6。选择已安装的AC版本，我是如果安装了ac6，没有安装ac5。

八、注意事项

1. 引脚复用冲突：配置外设时，若提示引脚已被占用，需在引脚图中重新分配未使用的引脚
2. 时钟树验证：生成代码后，可在 main.c 中查看 SystemClock_Config() 函数，确认时钟配置正确

通过以上步骤，即可完成STM32L476RGT6的基础工程配置，后续可在生成的代码中添加具体业务逻辑。
