过年时间研究了一下eSPI接口（Enhanced Serial Peripheral Interface），把自学的情况用简单写下来，既给自己做个记录，也请大家指导一下。

  如上一篇文章中提到的BMC三类功能中，接口功能是top1。而eSPI/LPC接口是日常接触较少的，另外eSPI是代替LPC的，所以就考虑先学习学习eSPI接口。下一步再看看PECI接口，至于其他那些PCIe、USB等，大家比我熟悉，就先放后面研究吧。

  从功能上说，eSPI接口是带外管理用的，用来代替LPC接口。最早为了便于对主板上进行功能扩展，IBM推出了ISA总线。但是随着CPU频率和工艺的提高，ISA不行了，Intel就推出了LPC接口。后来LPC接口也开始显得力不从心了，Intel又推出了eSPI接口。

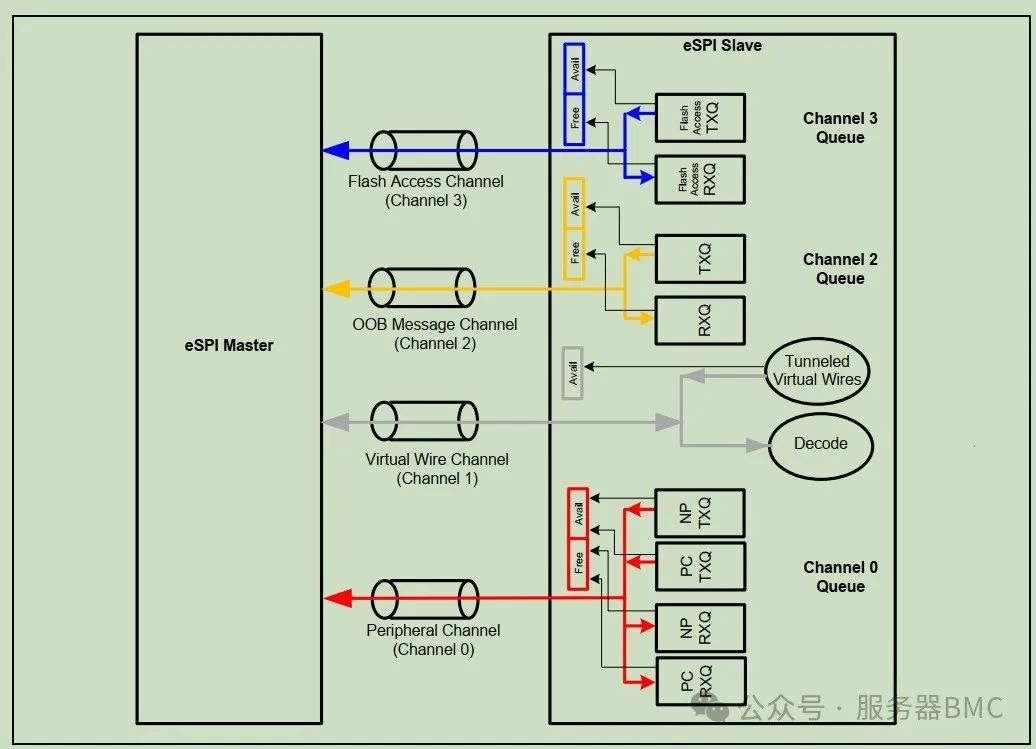

    eSPI借鉴了SPI电气规范，但是在协议层使用了不同的定义，所以二者无论是从功能还是从应用上完全是两码事。除了全面兼容LPC总线的作用和功能外，eSPI总线还把OOB（out of band带外）的SMBus和SideBand的GPIO都转化给可以在eSPI 上传递的In Band Message。除此以外，还可以和主机端实时共享flash。因此在eSPI 总线上，根据数据类型划分了 4个 Data Channel，分别是Peripheral Channel、Virtual Wire Channel、OOB Channel、Flash Access Channel。当然这个channel是一个虚拟通道的概念，不是说实际硬件通路有四个。

  这四个channel有不同的Command指令和数据Payload，来互相区分。每个channel也都定义有自己的寄存器。一上电，主从双方也要有个协商，确定出IO模式、速率等等。然后就是四个虚拟通道分别进行通信了。

1、外设通道（Peripheral Channel）

     这个channel就是代替原来的LPC接口，用于连接传统LPC接口兼容的外设设备（如Super I/O芯片、键盘控制器、PS/2接口等），实现与主系统外设的通信。跑些KCS、Vuart、Snoop等功能。懂LPC接口的，对此也熟悉。

2、虚拟线通道（Virtual Wire Channel）

    这个channel用来传输硬件事件信号（如中断请求、电源按钮信号、系统复位信号等），实现BMC与主机之间的实时事件通知。这样通过虚拟化逻辑信号（而非物理线路）传递事件，节省硬件资源。如新的intel平台没有PCH了，CPU可以通过eSPI实现对BMC的vGPIO功能。KB/MS/UART等设备有数据需要处理的时候，会往上发中断。在LPC中，往上发中断事务是通过LPC的Serial IRQ信号来完成的。在eSPI中，就可以通过此通道往上发中断。

3、带外消息通道（Out-of-Band Message Channel, OOB）

    这个channel用于带外管理通信，支持BMC与主机之间的异步消息传递（如IPMI命令、传感器数据、日志传输等），可以使主机处于关机或故障状态仍可工作。其本质就是把本来在SMBus上通信的数据，如MTCP Packet，从Out of Band Packet变成了In-Band Message，这样主机和BMC进行MTCP通信的时候就不需要占用SMBus的带宽和引脚。

4、Flash访问通道（Flash Access Channel）

    这个channel是互相控制Flash的。众所周知，Host端下有个Flash，BMC端也有个Flash。而eSPI 的这个Flash Channel为Host端和BMC提供了一条可以实时共享Flash部件的通路，这样就可以减少BOM器件了，而且也可以考虑安全方面的机制。根据被共享的Flash挂在主机端还是BMC端下，eSPI将Flash Channel的工作模式划分为Master Attached Flash Sharing和Slave Attached Flash Sharing，这里就不多介绍细节了。

   现在X86/C86都用eSPI代替了LPC，我看这是以后发展的方向。

   还是之前提到的：今年希望和大家讨论讨论BMC芯片以后发展的方向，在BMC上加一些什么功能更适应客户使用。欢迎留言讨论和转发，谢谢。
