对MOS管的理解

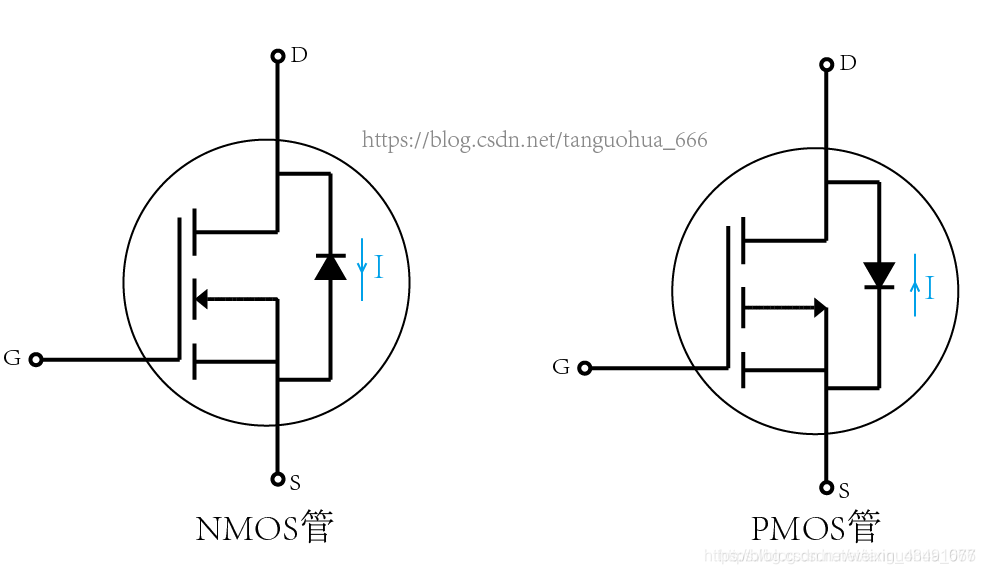

MOS管的管脚有三个：源极S（source）、栅极G（Gate）和漏极（Drain），但是实际工程应用中，经常无法区分PMOS管和NMOS管、各管脚的位置以及它们各自导通的条件。

vgs=栅极G-源极S

PMOS管：电流从源极(源极S)（输入端）到漏极（输出端），PMOS管的源极S一般接高电位（如 VCC），漏极 (D) 连接到低电位或地 (GND)

NMOS管：电流从漏极（输入端）到源极(源极S)（输出端），NMOS管的源极S一般接低电位或地 (GND)，漏极 (D) 连接到高电位（如 VCC）

导通特性:

PMOS 管的导通条件:栅极电压（G）必须低于源极电压（S），且差值超过其阈值电压（Vth，通常为负值，如 - 0.5V~-5V,这个值是设备自己固定的值）。

表达式：Vgs < Vth(Vgs=g-s,vth一般为负值（-0.5~-5v）)

PMOS 管的断路（截止）条件：

公式表达：Vgs  ≥ Vth

NMOS 管的导通条件:栅极电压（G）必须高于源极电压（S），且差值超过其阈值电压（Vth，通常为正值，如 0.5V~5V,这个值是设备自己固定的值）。

表达式：Vgs > Vth(Vgs=g-s,vth一般为正值（0.5~5v）)

 NMOS 管的断路（截止）条件：

公式表达：Vgs   ≤  Vth
