基于51单片机的心率体温检测系统设计
一、系统整体设计方案
基于51单片机的心率体温检测系统,核心目标是实现人体生理参数的实时采集、处理与显示,满足便携式健康监测的基本需求。系统采用模块化设计思路,整体分为四大功能模块:生理信号采集模块、核心控制模块、数据显示模块及电源模块。

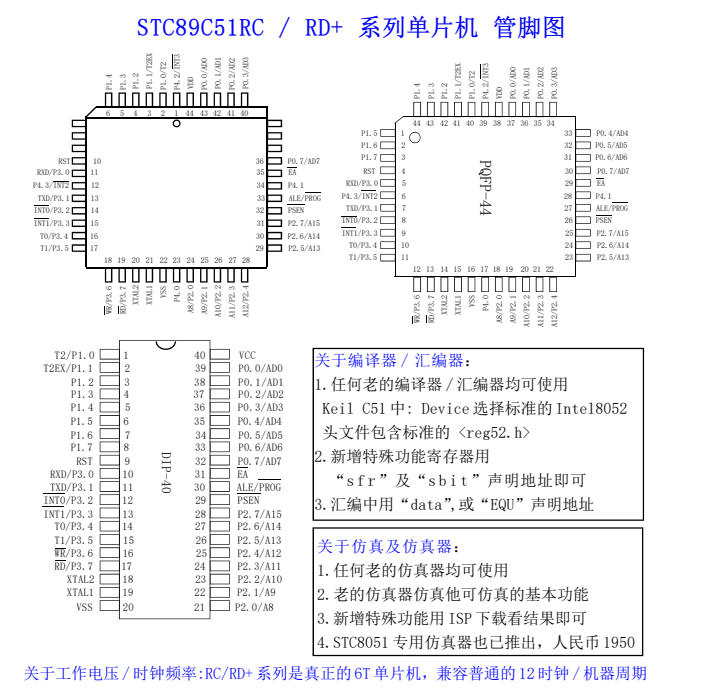

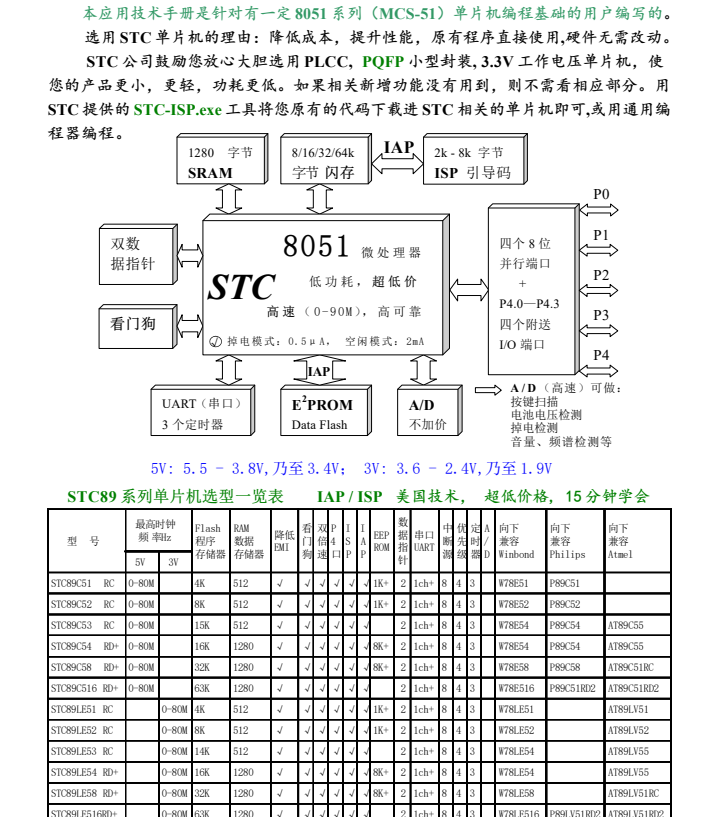

信号采集模块负责获取心率与体温数据,其中心率检测选用光电反射式传感器,通过捕捉血液流动变化产生的光强信号实现非侵入式测量;体温检测则采用高精度热敏电阻,将温度变化转化为可测量的电信号。核心控制模块以STC89C52单片机为核心,承担信号处理、数据运算及模块协调任务,其成熟的架构与丰富的I/O接口,能高效实现对采集信号的AD转换控制与数据逻辑处理。显示模块选用LCD1602液晶屏,实时展示心率数值(单位:次/分钟)、体温数值(单位:℃)及系统工作状态,确保数据直观可读。电源模块采用5V直流供电,兼顾锂电池便携供电与USB外接供电两种方式,满足不同使用场景需求,整体方案在保证功能完整性的同时,兼顾成本与便携性。
二、系统硬件电路设计
硬件电路设计围绕51单片机核心,各模块电路需满足信号稳定性与低功耗要求。心率采集电路中,光电反射式传感器(如TP401)发射端采用红外LED,接收端选用光敏三极管,通过电阻分压将光强变化转化为电压信号;为减少环境光干扰,电路增设RC滤波环节与运算放大器构成的信号放大电路,将微弱信号放大至0-5V范围内,便于单片机AD转换。
体温采集电路采用负温度系数(NTC)热敏电阻,与固定电阻组成分压电路,利用热敏电阻阻值随温度变化的特性,将温度信号转化为电压信号;同样加入滤波电路,避免电压波动影响检测精度。单片机与显示模块的连接采用并行接口方式,通过P0口传输数据,P2口控制LCD1602的读写与使能信号,确保数据快速刷新。此外,硬件电路还设计了电源滤波电路与复位电路,前者减少电源噪声对系统的干扰,后者保证单片机在异常情况下能正常重启,提升系统工作稳定性。
三、系统软件程序设计
软件程序设计基于Keil C51开发环境,采用模块化编程思想,主要包括主程序、信号采集子程序、数据处理子程序及显示子程序。主程序负责系统初始化,包括LCD1602初始化、AD转换模块初始化及定时器初始化,初始化完成后进入循环检测状态,依次调用各功能子程序。
信号采集子程序通过单片机定时器控制AD转换芯片(如ADC0832),定时采集心率与体温对应的电压信号,将模拟信号转化为8位数字信号后存入单片机数据寄存器。数据处理子程序对采集到的数字信号进行滤波与运算,针对心率信号,采用滑动平均滤波法消除随机干扰,再通过阈值比较法识别脉搏跳动次数,计算单位时间内心率值;针对体温信号,根据热敏电阻的阻值-温度特性曲线,通过线性插值算法将数字信号转化为实际体温值,确保检测精度。显示子程序将处理后的心率与体温数据按固定格式传输至LCD1602,控制液晶屏实时显示测量结果,同时设置数据更新间隔为1秒,平衡显示实时性与系统功耗。
四、系统测试与优化
系统测试分为功能测试与性能测试两部分,功能测试通过模拟人体生理信号,验证系统是否能正常采集、处理并显示心率与体温数据;性能测试则在不同环境温度(10℃-40℃)与不同人体状态(静息、运动后)下,对比系统测量结果与标准医用设备测量结果,评估检测精度与稳定性。
测试结果显示,初始系统存在两点不足:一是心率检测在运动后易受信号干扰,测量误差超过5次/分钟;二是低温环境下(<15℃)体温测量偏差较大,最大误差达0.5℃。针对这些问题,进行两方面优化:软件上,改进心率数据处理算法,增加峰值检测与误判修正环节,减少运动干扰导致的误计数;硬件上,在体温采集电路中串联补偿电阻,修正热敏电阻在低温区间的非线性误差,同时优化电源滤波电路参数,进一步降低环境噪声影响。优化后再次测试,心率测量误差控制在3次/分钟以内,体温测量误差缩小至0.2℃以内,满足便携式健康监测的使用需求。此外,通过调整单片机定时器参数,将系统功耗控制在100mW以内,延长便携供电时的使用时间,提升系统实用性。
