简介

FE1.1s 是一款高度集成、高品质、高性能、低功耗且低成本的 USB 2.0 高速 4 端口集线器解决方案。

主要特性

• 完全符合 USB 2.0 规范
• 上游端口支持高速 (480MHz) 和全速 (12MHz) 模式
• 4个下游端口支持高速、全速和低速 (1.5MHz) 模式
• 集成 USB 2.0 收发器和各种电阻器
• 内置 5V→3.3V 和 1.8V 稳压器
• 内置电源复位电路和 12MHz 振荡器
• 单事务转换器 (STT)：
  • 可处理 64 个周期性 StartSplit 事务
  • 32 个周期性 Complete-Split 事务
  • 6 个非周期性事务
• 自动电源状态监测和重新枚举
• 支持电源控制和全局过流检测
• EEPROM 配置选项
• 全面的端口指示灯支持

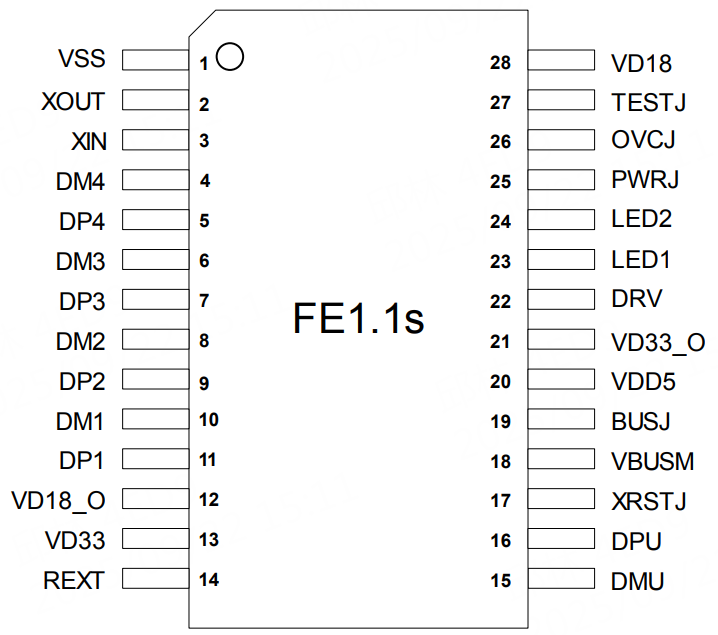

引脚

• VSS (1)：地
• XOUT/XIN (2,3)：12MHz 晶振接口
• DM4/DP4 至 DM1/DP1 (4-11)：下游端口数据信号
• VD18_O (12)：1.8V 电源输出 (需 10μF 电容)
• VD33 (13)：3.3V 电源输入
• REXT (14)：外接 2.7kΩ 电阻提供内部偏置
• DMU/DPU (15,16)：上游端口数据信号
• XRSTJ (17)：外部复位 (低电平有效)
• VBUSM (18)：上游端口 VBUS 监测
• BUSJ (19)：电源模式指示 (0 = 总线供电，1 = 自供电)
• VDD5 (20)：5V 电源输入
• VD33_O (21)：3.3V 电源输出 (需 10μF 电容)
• DRV(22)：LED驱动控制
• LED1/LED2 (23,24)：LED指示灯
• PWRJ (25)：下游设备电源使能
• OVCJ (26)：过流指示
• TESTJ (27)：测试模式和 EEPROM 数据
• VD18 (28)：1.8V 电源输入

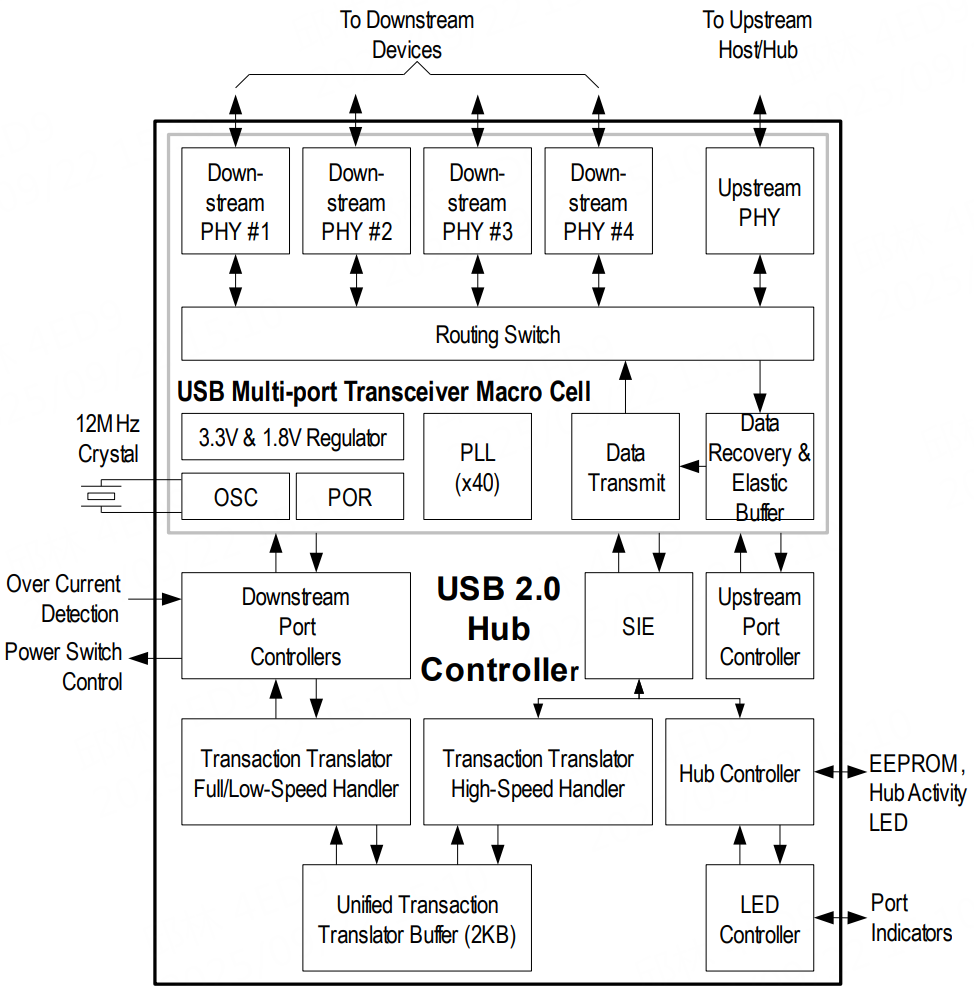

框图

EEPROM和LED指示灯

FE1.1s 支持最多 5 个 LED 指示灯，通过 DRV、LED1 和 LED2 引脚控制。每个下游端口有一个绿色 LED 指示设备是否启用，第 5 个红色 LED 显示集线器本身的活动 / 挂起状态。FE1.1s 可通过 LED1 和 TESTJ 引脚配置外部串行 EEPROM，每次芯片复位后会检查并加载 EEPROM 内容。

EEPROM 用于存储设备信息，包括：

• 厂商 ID、产品 ID 和设备版本号
• 下游端口数量
• 校验码和校验和

原理图
