第一章 设计背景与意义

在现代建筑与家居环境中，照明系统不仅承担基础照明功能，更与节能降耗、舒适体验密切相关。传统灯光控制多采用单路开关，存在能源浪费（如无人区域常亮）、操作不便（需手动开关）、场景适配性差等问题。

基于ZigBee技术的智能灯光控制系统，通过无线传感网络实现灯光的自动调节与远程管控。系统可根据环境光照、人员活动、时间场景等因素动态调整灯光亮度与色温，较传统系统节能30%-50%。ZigBee技术的低功耗（节点电池寿命2-5年）、自组网能力（支持多达65000个节点）和低成本特性，特别适合家庭、办公等多节点照明场景。该系统不仅提升了照明管理的便捷性，还能通过场景模式（如阅读、影院、睡眠）营造多样化光环境，对推动绿色建筑与智慧生活具有重要实用价值。

第二章 系统总体架构设计

系统采用"分布式节点+集中式管理"架构，基于ZigBee网络实现数据交互，整体分为感知层、网络层、应用层三层。

感知层由各类传感节点组成：光照传感器（BH1750，测量范围0-65535lx）采集环境光强度；人体红外传感器（HC-SR501）检测区域内人员活动；亮度检测模块实时监测灯具输出亮度，实现闭环控制。

网络层以ZigBee协议为核心，采用星型-树型混合拓扑：

• 协调器节点：负责网络初始化、节点管理与数据转发，通过以太网或Wi-Fi连接网关
• 路由节点：增强信号覆盖（通信距离延长至50-80米），适合大空间场景（如客厅、办公楼）
• 终端节点：集成于智能灯具中，实现灯光控制与状态反馈，支持PWM调光（精度1%）

应用层提供多维度控制接口：本地控制面板（触摸式，支持场景切换）、手机APP（iOS/Android，远程控制）、语音控制（对接Alexa/小爱同学），以及与其他智能家居系统（如窗帘、空调）的联动接口。

第三章 硬件设计与选型

硬件设计遵循低功耗、小型化原则，核心节点包括协调器、终端控制节点与传感器节点。

ZigBee核心模块：选用CC2530F256芯片（8051内核，256KB闪存），集成2.4GHz射频前端，支持Z-Stack协议栈。模块采用3.3V供电，发射电流17.4mA，接收电流19.7mA，休眠电流仅0.9μA，满足长期运行需求。

终端控制节点：

• 微控制单元：与ZigBee模块共用水晶振，减少功耗
• 调光电路：采用PT4115 LED驱动芯片，支持0-100% PWM调光，最大输出电流1.2A
• 状态检测：通过ACS712电流传感器监测灯具工作电流，判断是否故障
• 接口设计：预留DALI总线接口，兼容传统调光系统

传感器节点：

• 光照采集：BH1750通过I²C与ZigBee模块通信，采样周期可配置（1-60秒）
• 人体检测：HC-SR501触发时输出高电平，触发延时可调（5-300秒）
• 供电方案：两节AA锂电池（3V）供电，采用低功耗唤醒机制，续航可达3年

协调器节点：

• 增强型设计：外接PCB天线提升通信距离，增加SD卡用于本地数据存储
• 网关接口：通过ESP8266模块实现ZigBee与Wi-Fi协议转换，支持MQTT协议对接云平台

第四章 软件设计与控制逻辑

软件设计基于Z-Stack 3.0协议栈，采用模块化开发，核心包括网络管理、控制算法与应用交互三部分。

网络管理：

• 协调器启动后自动创建网络（PAN ID=0x1234，信道15），允许节点自动加入（白名单机制防止非法接入）
• 节点加入网络后获取唯一短地址，定期发送心跳包（默认30秒），超过3分钟未响应则标记为离线
• 路由节点自动计算最优路径，当某节点信号弱时自动切换通信路由，提升网络稳定性

控制逻辑：

• 自动控制模式：
  • 人员存在+环境光照<300lx→自动开灯，亮度=max(50%, (300-光照)/300×100%)
  • 人员离开超过5分钟→自动关灯
  • 日出后/日落后自动调整色温（6500K→3000K）
• 场景模式：预定义6种场景（阅读、工作、影院、夜灯、会客、睡眠），通过APP一键切换，参数可自定义保存
• 节能模式：非工作时段（如办公室夜间）自动降低公共区域亮度至30%，检测到人时恢复正常

故障诊断：

• 灯具连续3次调光无响应→判定为故障，上报协调器并推送报警信息
• 节点电压低于2.4V时主动上报低电量预警
• 网络拥塞时自动降低非关键节点的上报频率，优先保障控制指令传输

第五章 系统测试与优化

在120㎡住宅环境中部署系统（6个智能灯具+4个人体传感器+2个光照传感器），进行为期1个月的测试，关键指标如下：

• 网络性能：节点响应时间<500ms，连续通信丢包率<0.5%，断电恢复后重连时间<10秒
• 控制精度：亮度调节误差<3%，色温调节范围2700K-6500K，满足视觉舒适度要求
• 节能效果：较传统开关控制降低能耗42%，无人区域实现零能耗
• 稳定性：连续运行30天无死机，传感器节点电池电量消耗<5%

针对测试问题的优化措施：

1. 解决信号遮挡：在金属灯具内增加信号中继设计，将通信距离从20米提升至35米
2. 降低调光噪声：在PWM调光电路中增加RC滤波（100Ω+10μF），消除LED调光时的高频噪声
3. 优化场景切换：采用渐变过渡算法（1-3秒平滑切换），避免亮度突变导致的视觉不适
4. 增强抗干扰：将ZigBee信道从15调整至20，避开Wi-Fi信道重叠，通信稳定性提升18%

优化后的系统可无缝接入智能家居生态，支持通过语音、APP、传感器等多方式控制，同时提供能耗统计与故障预警功能，为用户带来便捷、节能、舒适的照明体验，可广泛应用于家庭、办公、酒店等场景。

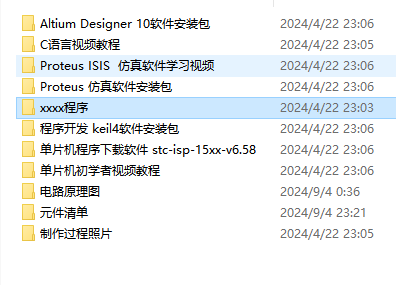

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
