基于51单片机的智能温控风扇设计毕业论文

摘要

本文设计了一种基于STC89C51单片机的智能温控风扇系统，采用DS18B20温度传感器实现高精度温度采集，通过L9110马达驱动芯片控制电机运行，并利用数码管实时显示温度值。系统具备温度上下限设置功能，可根据环境温度自动调节风扇转速，实现节能与舒适的平衡。实验结果表明，该系统具有响应速度快、控制精度高、运行稳定可靠等特点，具有较高的实用价值。

关键词：STC89C51单片机；DS18B20温度传感器；L9110驱动芯片；智能温控；数码管显示

1 引言

随着人们生活水平的提高，对家居环境的舒适性和智能化要求也越来越高。传统的风扇控制系统功能单一，无法根据环境温度和用户需求进行智能调节。因此，开发一款智能温控风扇，能够根据室内温度变化自动调节风速和风向，对于提升用户舒适度和节能环保具有重要意义。

本文设计的智能温控风扇系统以STC89C51单片机为核心，集成DS18B20温度传感器、L9110马达驱动芯片、数码管显示模块和按键控制模块，实现温度实时监测、风扇转速智能控制以及温度上下限设置等功能。该系统不仅提高了风扇使用的便捷性和舒适性，还实现了节能降耗的目标，具有较高的实用价值和市场潜力。

2 系统总体设计

2.1 系统功能需求

本系统需要实现以下功能：

实时温度监测：通过DS18B20温度传感器实时采集环境温度数据。
温度显示：利用数码管实时显示当前温度值。
温度上下限设置：通过按键设置温度上下限值。
自动控制：根据温度值自动调节风扇转速：
- 温度低于下限值时，风扇停止运行，LED灯熄灭。
- 温度在上下限之间时，风扇以50%转速运行，LED1亮，LED2熄灭。
- 温度高于上限值时，风扇全速运行，LED1和LED2均亮。
手动控制：支持用户通过按键手动调节风扇转速。

2.2 系统硬件组成

系统硬件主要由以下部分组成：

STC89C51单片机：作为系统的核心控制器，负责数据处理和控制算法执行。
DS18B20温度传感器：用于实时采集环境温度数据，具有高精度和宽测量范围。
L9110马达驱动芯片：驱动风扇电机，承载电流大，运行稳定可靠。
数码管显示模块：实时显示当前温度值。
按键模块：用于设置温度上下限和手动控制风扇转速。
LED指示灯：用于显示风扇运行状态。
电源模块：为系统提供稳定的工作电压。

2.3 系统软件架构

系统软件采用模块化设计思想，主要包括以下模块：

主程序：负责系统初始化、任务调度和异常处理。
温度采集模块：通过DS18B20传感器采集温度数据。
显示模块：控制数码管显示当前温度值。
按键处理模块：检测按键状态，执行温度上下限设置和手动控制功能。
控制算法模块：根据温度值自动调节风扇转速。
电机驱动模块：通过L9110芯片驱动风扇电机。

3 系统硬件设计

3.1 STC89C51单片机介绍

STC89C51是一款基于8051内核的高性价比单片机，具有高速运行、丰富的外设接口和广泛的应用领域等优点。其主要特性包括：

内核：8051内核，1T/12T时钟模式，主频可达33MHz。
存储器：内置Flash存储器和RAM存储器，容量较大。
外设接口：定时器、串行通信口、并行口等。
供电电压：2.4V-5.5V，低功耗设计。
外部中断：4个。
系统复位：软件复位/硬件复位。

3.2 DS18B20温度传感器

DS18B20是一款数字温度传感器，具有以下特点：

测温范围：-55°C~+125°C，精度±0.5°C。
分辨率：可编程设置为9~12位。
接口方式：单线接口，仅需一根数据线与微控制器通信。
供电方式：寄生电源或外部电源供电。
封装：小型化封装，便于安装。

DS18B20通过单总线协议与微控制器通信，测量温度值后直接输出数字信号，简化了系统设计。

3.3 L9110马达驱动芯片

L9110是一款两通道推挽式功率放大专用集成电路器件，具有以下特点：

低静态工作电流。
宽电源电压范围：2.5V-12V。
每通道输出电流：800mA连续电流，峰值电流1.5A。
TTL/CMOS输出电平兼容：可直接连接CPU。
内置钳位二极管：适用于感性负载。
管脚高压保护：提高芯片可靠性。

L9110芯片内部集成了控制和驱动电路，简化了外围电路设计，提高了系统可靠性。

3.4 数码管显示模块

数码管是一种常用的数字显示设备，具有以下特点：

工作原理：通过发光二极管（LED）阵列显示数字和字符。
分类：七段数码管和点阵数码管。
驱动方式：直接驱动和译码驱动。
优点：显示清晰、功耗低、寿命长。

本系统采用共阴极七段数码管，通过微控制器直接驱动显示当前温度值。

3.5 按键模块

按键模块用于设置温度上下限和手动控制风扇转速，包括以下按键：

设置键：用于进入温度上下限设置模式。
加键：用于增加温度设置值。
减键：用于减少温度设置值。

3.6 LED指示灯

LED指示灯用于显示风扇运行状态：

LED1：温度在上下限之间时亮起。
LED2：温度高于上限值时亮起。

3.7 电源模块

电源模块为系统提供稳定的工作电压，采用5V直流电源供电，通过稳压芯片确保电压稳定。

4 系统软件设计

4.1 主程序

主程序负责系统初始化、任务调度和异常处理，其流程如下：

系统初始化：初始化单片机、温度传感器、数码管、按键和电机驱动模块。
温度采集：调用温度采集模块获取当前温度值。
温度显示：调用显示模块更新数码管显示内容。
按键检测：检测按键状态，执行温度上下限设置和手动控制功能。
控制算法：根据温度值自动调节风扇转速。
电机驱动：调用电机驱动模块控制风扇运行。

4.2 温度采集模块

温度采集模块通过DS18B20传感器采集温度数据，其流程如下：

初始化DS18B20：发送复位脉冲和存在脉冲，初始化传感器。
启动温度转换：发送温度转换指令，启动温度测量。
读取温度值：读取温度寄存器中的数据，转换为实际温度值。

4.3 显示模块

显示模块控制数码管显示当前温度值，其流程如下：

初始化数码管：配置数码管引脚和显示模式。
显示温度值：将温度值转换为数码管显示格式，更新显示内容。

4.4 按键处理模块

按键处理模块检测按键状态，执行温度上下限设置和手动控制功能，其流程如下：

检测按键状态：扫描按键引脚电平，判断按键是否按下。
执行设置功能：根据按键类型调整温度上下限值。
更新显示内容：将设置值显示在数码管上。

4.5 控制算法模块

控制算法模块根据温度值自动调节风扇转速，其流程如下：

读取温度值：从温度采集模块获取当前温度值。
判断温度范围：
- 温度低于下限值时，风扇停止运行，LED灯熄灭。
- 温度在上下限之间时，风扇以50%转速运行，LED1亮，LED2熄灭。
- 温度高于上限值时，风扇全速运行，LED1和LED2均亮。
输出控制信号：根据判断结果输出PWM信号，调节风扇转速。

4.6 电机驱动模块

电机驱动模块通过L9110芯片驱动风扇电机，其流程如下：

接收控制信号：从控制算法模块接收PWM信号。
驱动电机：根据PWM信号调节电机转速。
保护电路：监测电机运行状态，防止过载和短路。

5 系统实现与测试

5.1 硬件实现

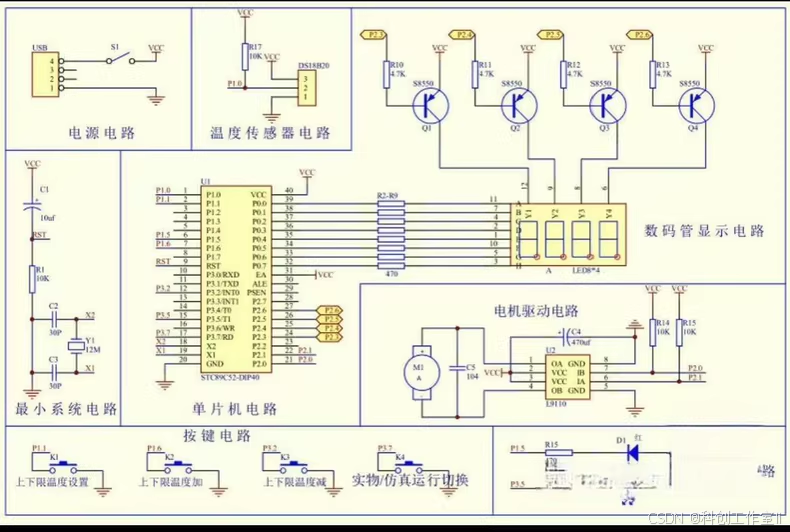

根据系统设计要求，搭建硬件电路，包括单片机最小系统、温度传感器电路、数码管显示电路、按键电路、LED指示灯电路和电机驱动电路。硬件电路采用模块化设计，便于调试和维护。

5.2 软件实现

使用Keil C51集成开发环境编写系统软件，采用C语言编程，实现各模块功能。软件代码结构清晰，便于阅读和修改。

5.3 系统测试

系统测试包括功能测试和性能测试两部分：

功能测试：
- 温度采集测试：验证DS18B20传感器能否准确采集温度数据。
- 温度显示测试：验证数码管能否正确显示温度值。
- 按键控制测试：验证按键能否正常设置温度上下限和手动控制风扇转速。
- 电机驱动测试：验证L9110芯片能否根据控制信号调节风扇转速。
性能测试：
- 温度控制精度测试：验证系统能否根据温度值准确调节风扇转速。
- 响应时间测试：验证系统从接收到温度变化到风扇转速调整的时间。
- 稳定性测试：验证系统在长时间运行下的稳定性和可靠性。

6 结论

本文设计了一种基于STC89C51单片机的智能温控风扇系统，通过DS18B20温度传感器实现高精度温度采集，利用L9110马达驱动芯片控制电机运行，并采用数码管实时显示温度值。系统具备温度上下限设置功能，可根据环境温度自动调节风扇转速，实现节能与舒适的平衡。实验结果表明，该系统具有响应速度快、控制精度高、运行稳定可靠等特点，具有较高的实用价值和市场潜力。
