RFID--RC522模块
·
一，RC522的简介
MFRC522 是高度集成的 13.56MHz 非接触式读写卡芯片，利用调制解调原理，集成多种非接触式通信方法与协议。
支持读写器模式（兼容 ISO 14443A/MIFARE），内部发送器可驱动天线通信，接收器能解调和译码相关信号，数字电路处理 ISO 14443A 帧与错误检测，还支持 MIFARE Classic 器件及更高速非接触式通信（双向数据传输速率达 424kbit/s）。
可实现 SPI、串行 UART（类 RS232，电压电平由管脚电压决定）、I2C 等多种主机接口功能。
本文采用SPI通信
RFID-RC522
参考：https://www.cirmall.com/circuit/2149/
二，S50非接触式IC卡性能简介（M1）

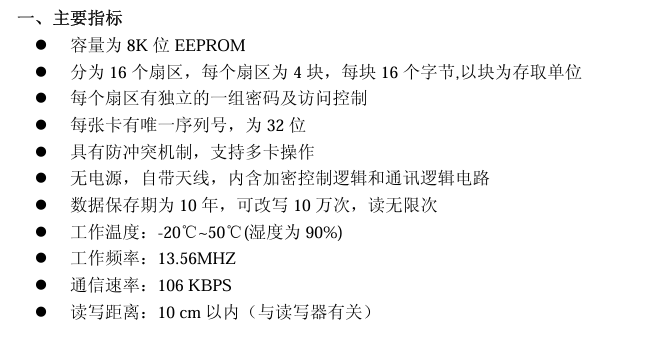

一，主要指标

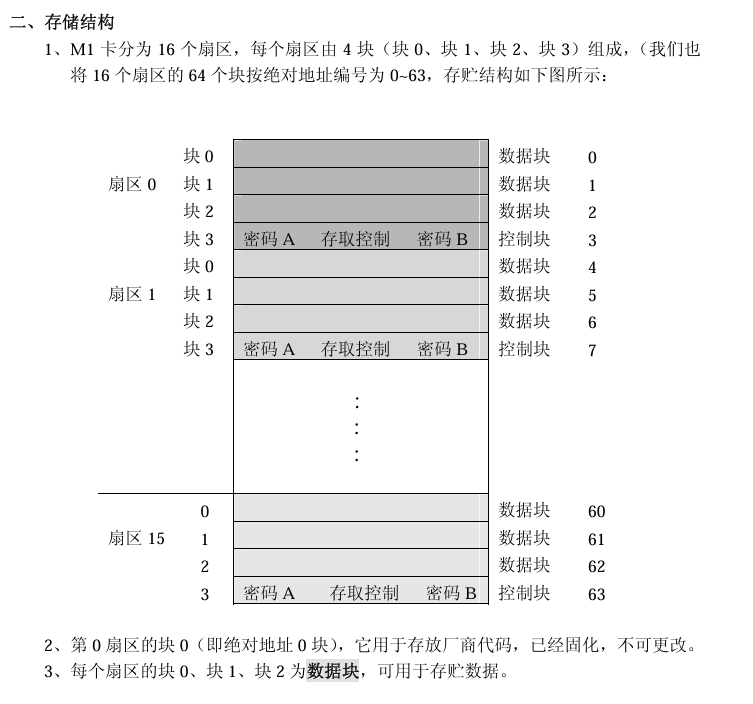

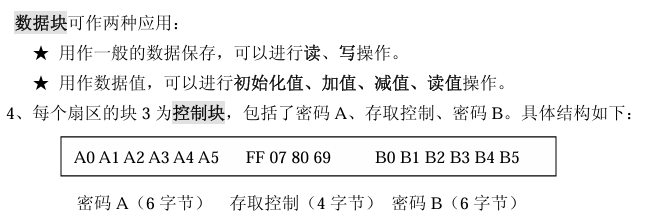

二，存储结构

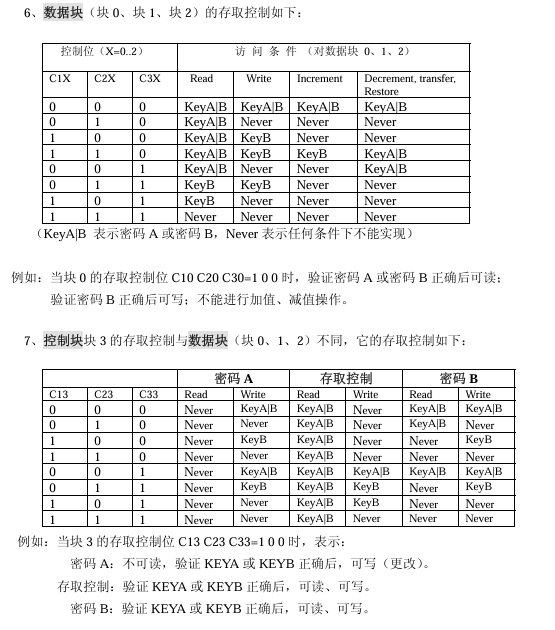

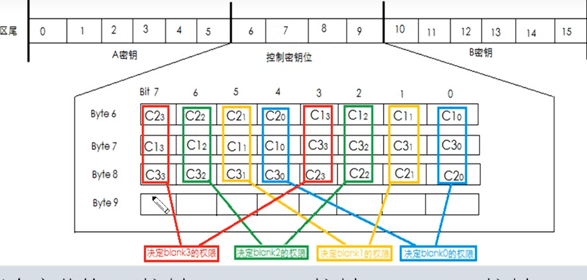

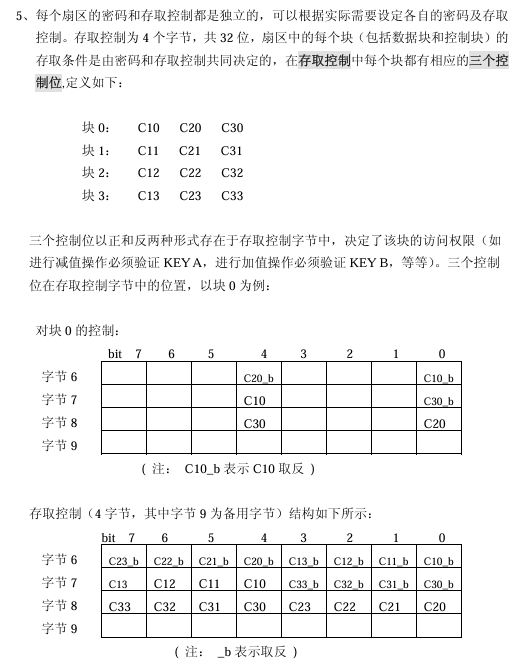

每个字节的bit7控制block3，bit6控制block2，bit5控制block1，bit4控制block0
bit3~0其实就是bit7~4取反结果
block3出场默认ff ff ff ff ff ff ff 07 80 69 ff ff ff ff ff ff
C1X3 代表第1个字节控制的Block3
C2X3 代表第2个字节控制的Block3
C3X3 代表第3个字节控制的Block3
读不出来
三，工作原理
卡片的电气部分只由一个天线和ASIC组成。
天线：卡片的天线是只有几组绕线的线圈，很适于封装到IS0卡片中。
ASIC：卡片的ASIC由一个高速（106KB波特率）的RF接口，一个控制单元和一个 8K位EEPROM组成。
工作原理：读写器向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路， 其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使 电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷 送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提 供工作电压，将卡内数据发射出去或接取读写器的数据。

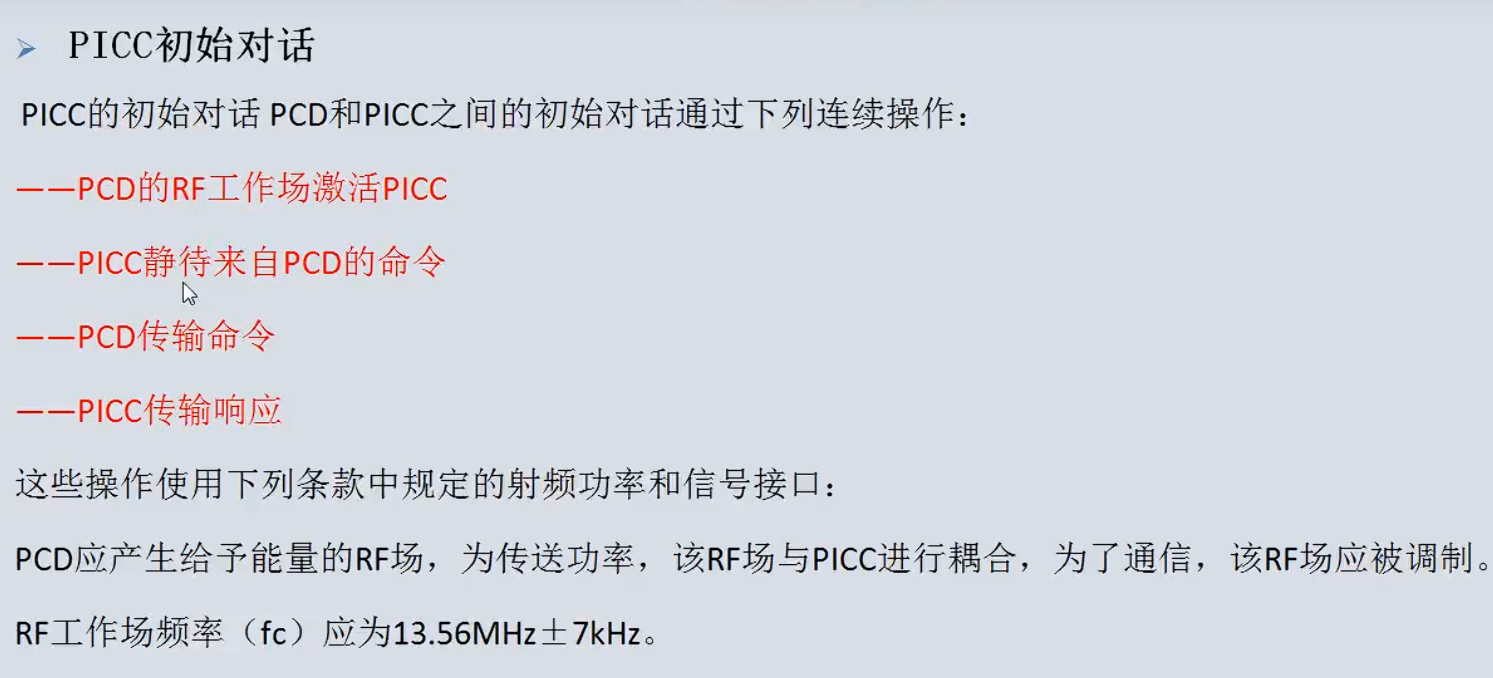

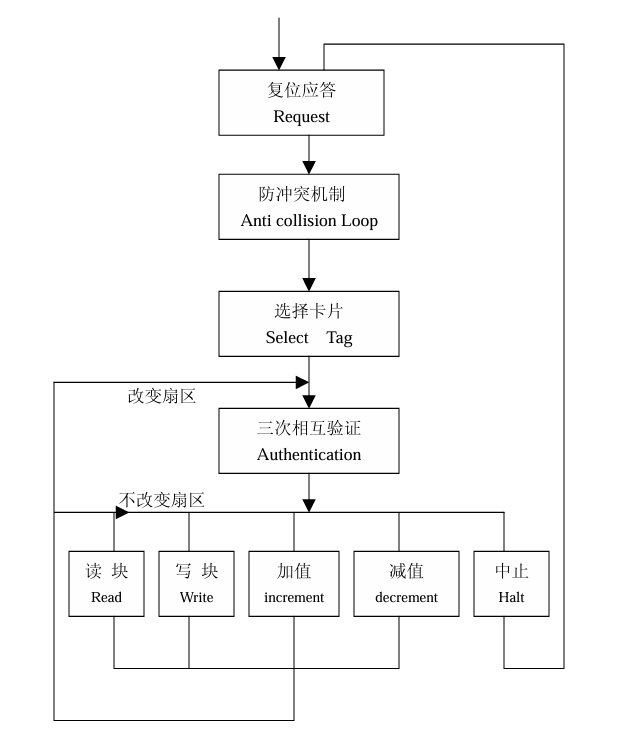

四，M1射频卡与读写器的通讯

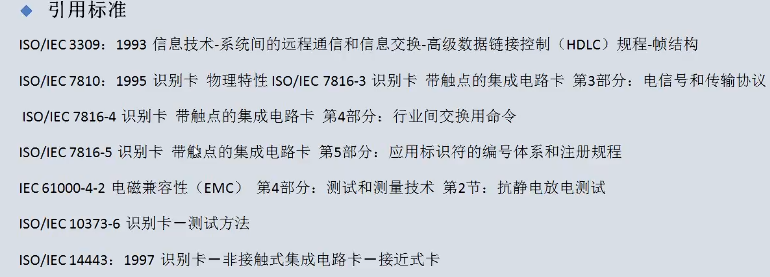

三，通信协议（ ISO 14443A 协议）
— 第 1 部分：物理特性
— 第 2 部分：射频功率和信号接口
— 第 3 部分：初始化和防冲突
— 第 4 部分：传输协议

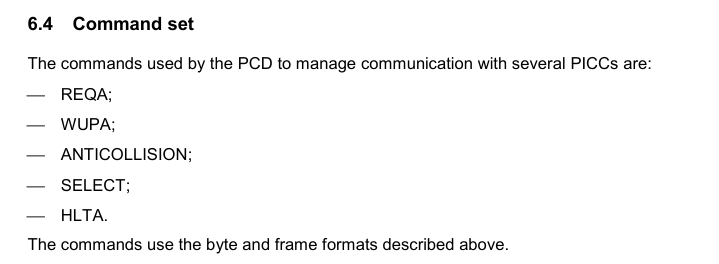

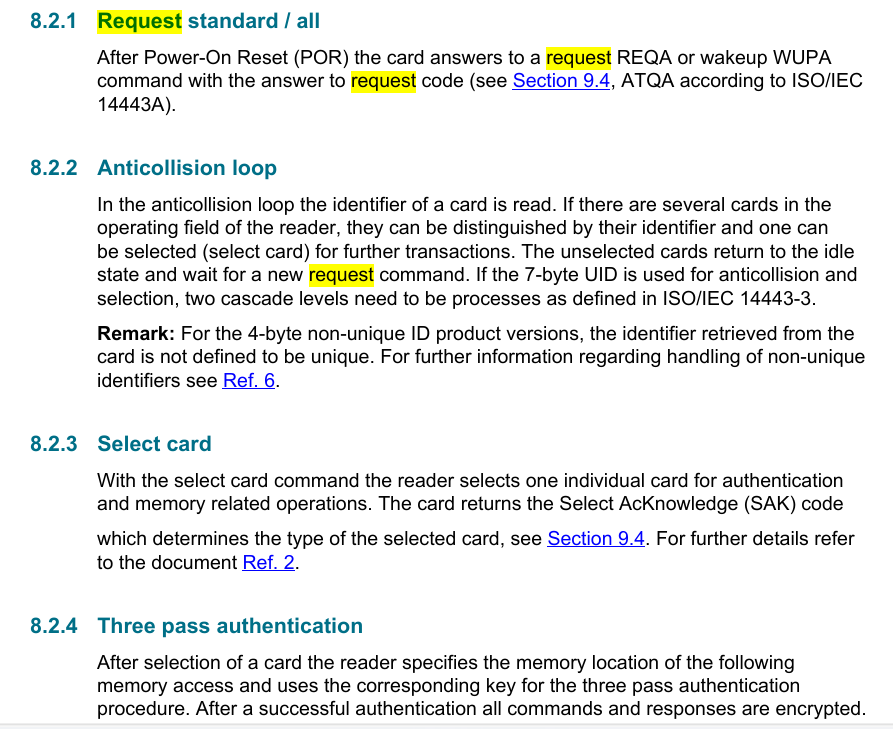

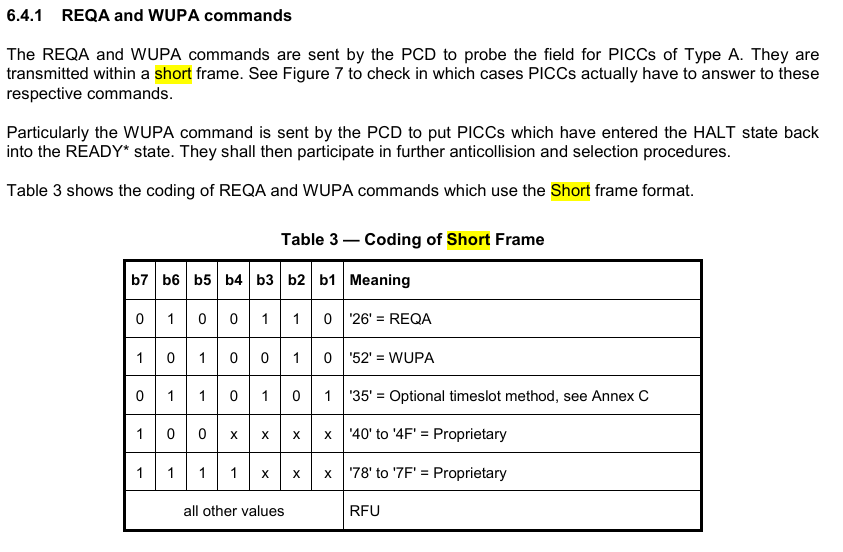

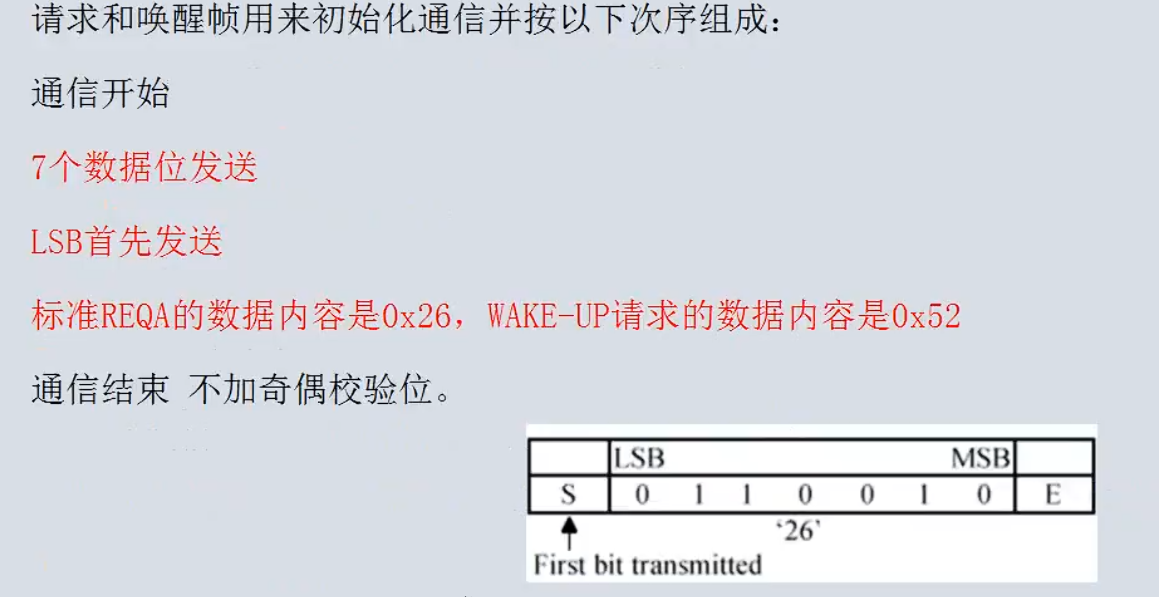

REQA和WAKE-UP帧

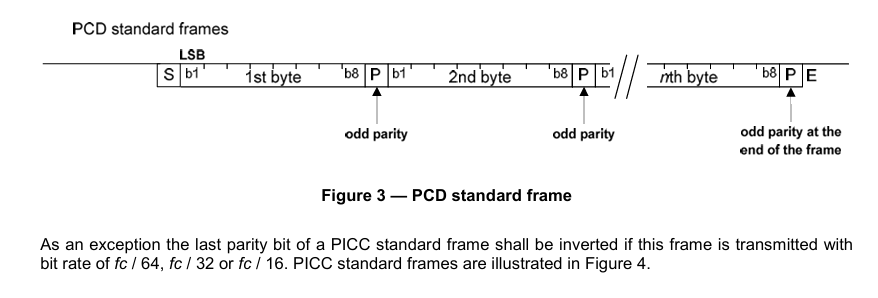

帧格式

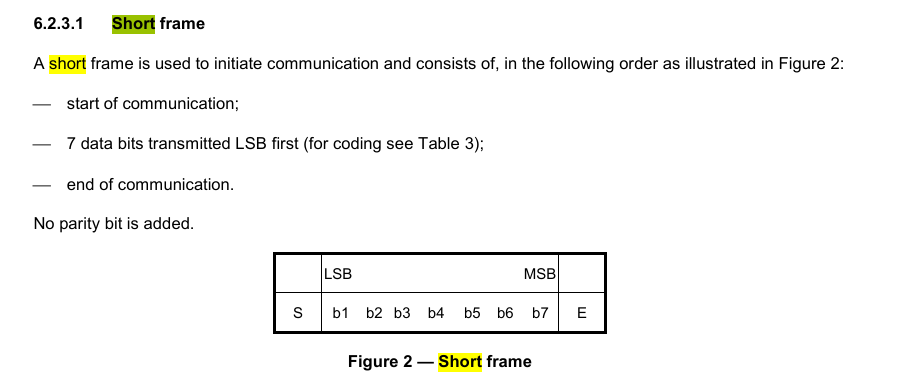

短格式 7个字节

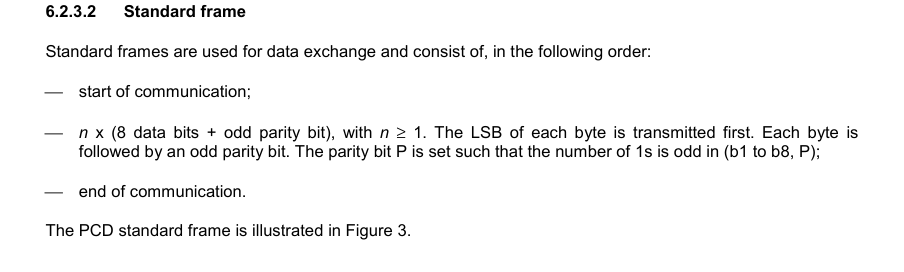

标准帧 n个字节

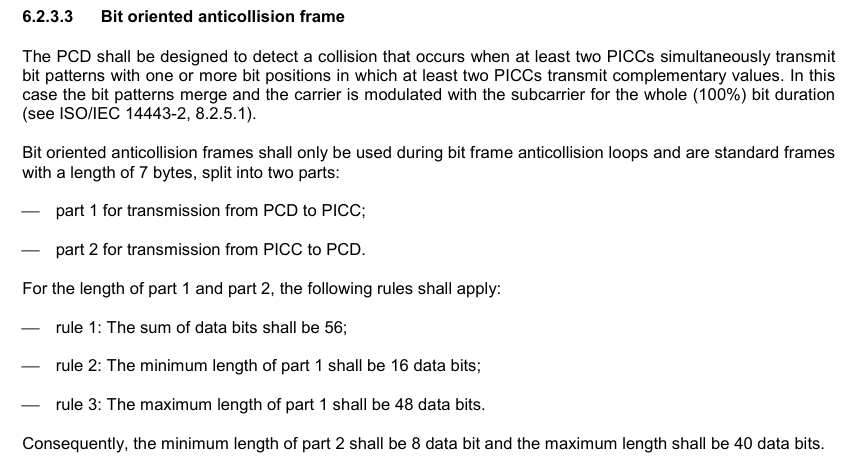

防冲突 n个字节

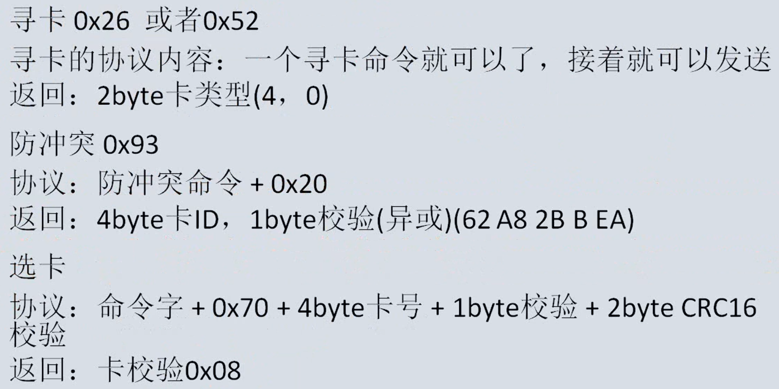

MCU和RC522之间通过帧命令

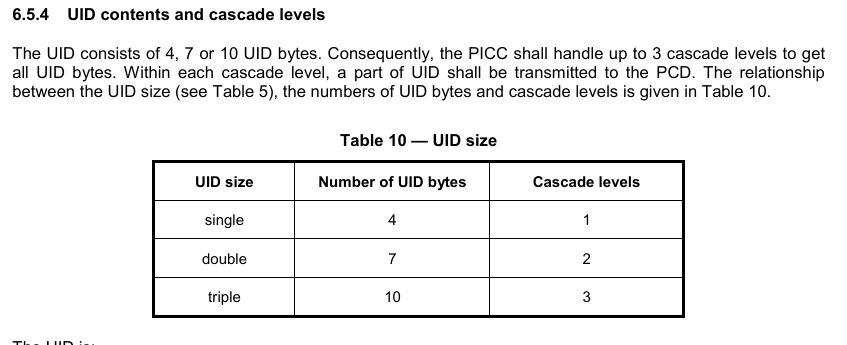

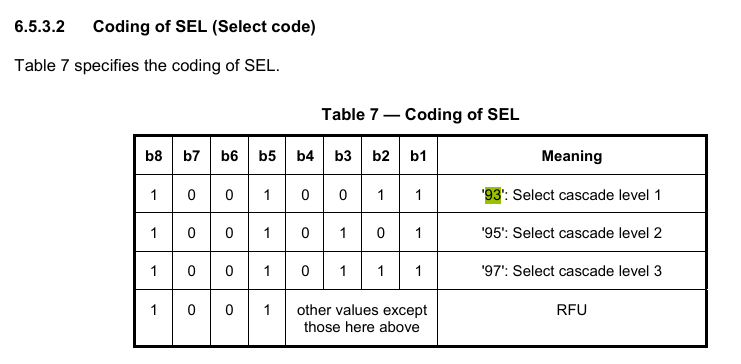

由于卡片的ID为4位，选择levels1 0x93

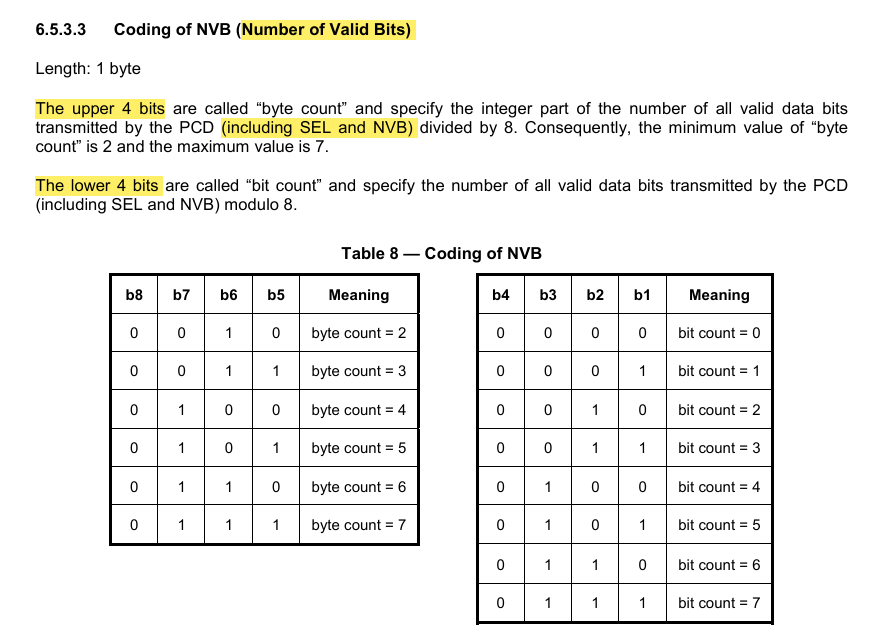

高四位是数据的总个数，假如数据有8个字节，高四位=8
低四位表示零散的几位，可能数据不是整数，低四位就是小数的个数
包含SEL和NVB本身

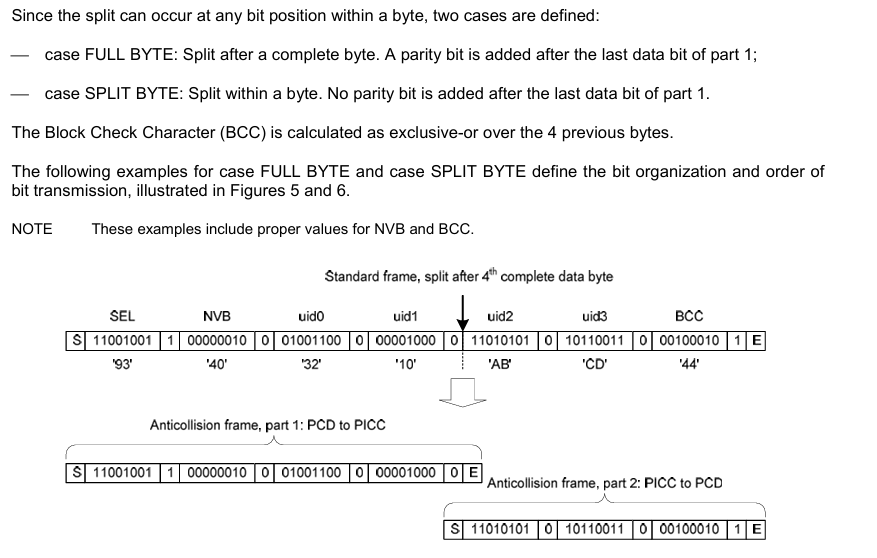

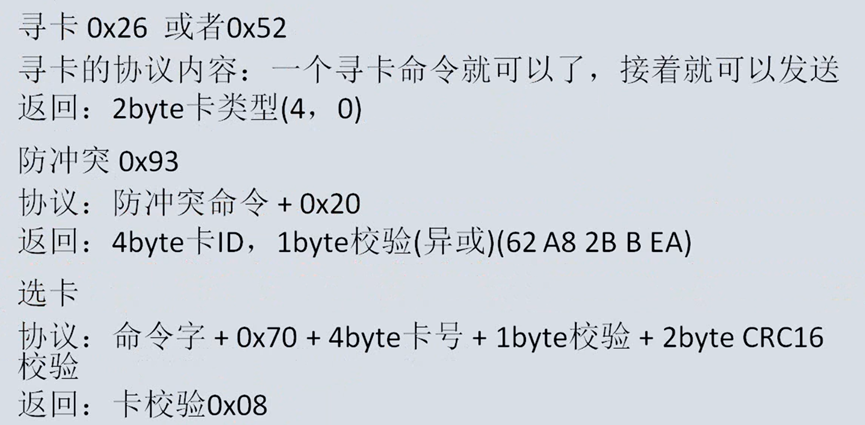

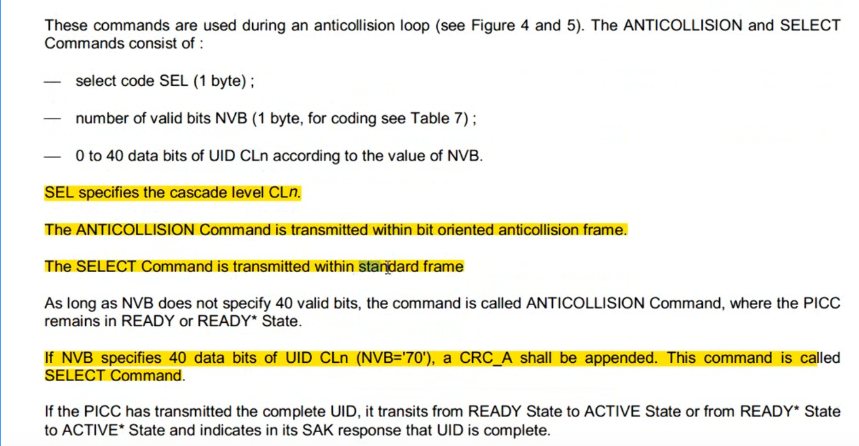

防冲突：0X93 0X20
会返回一个ID，0x93规定ID为4位
0x20 是2个字节 0x93和NVB本身就是两个字节

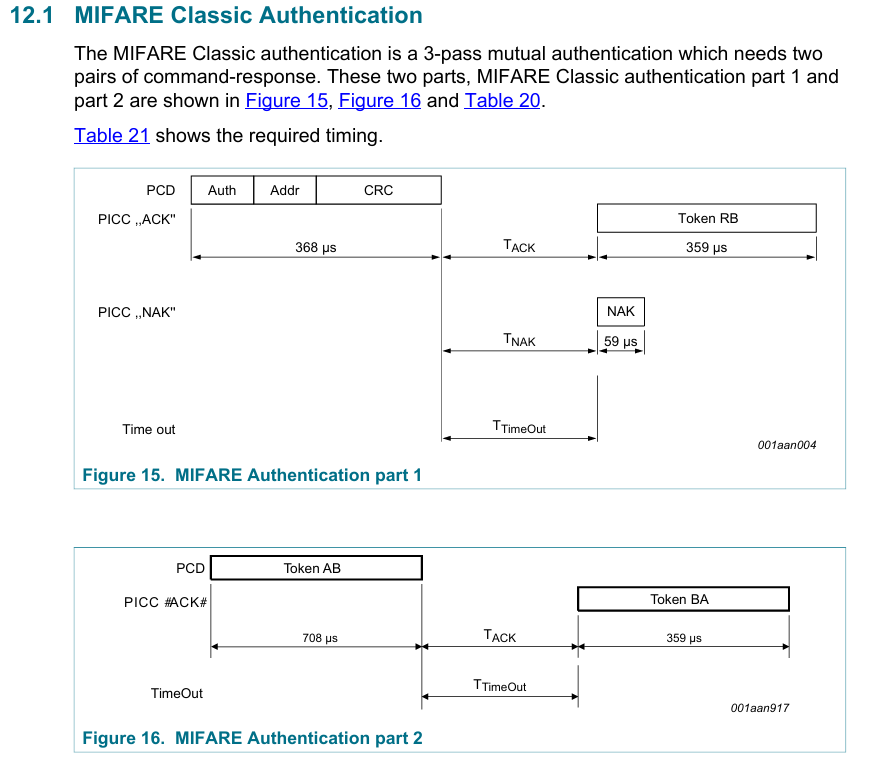

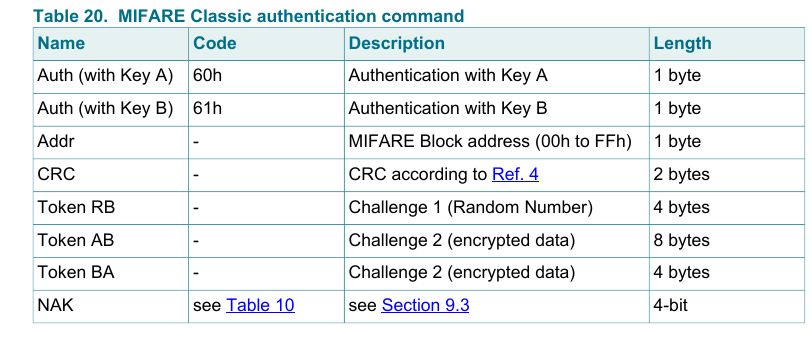

验证：0x93 0x70 ID(4位) CRC(返回2个字节）
所以NVB =0x70 7个字节
四，SPI通信
连线说明
*1--SDA <----->PA4
*2--SCK <----->PA5
*3--MOSI <----->PA7
*4--MISO <----->PA6
*5--悬空
*6--GND <----->GND
*7--RST <----->PB0
*8--VCC <----->VCC
SPI初始化
void SPI1_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
SPI_InitTypeDef SPI_InitStructure;
RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE );//PORTA、B时钟使能
RCC_APB1PeriphClockCmd( RCC_APB2Periph_SPI1, ENABLE ); //SPI1时钟使能
// CS
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure); //根据设定参数初始化PF0、PF1
// SCK
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure);
// MISO
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure);
// MOSI
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure);
// RST
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOB, &GPIO_InitStructure);
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex; //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
SPI_InitStructure.SPI_Mode = SPI_Mode_Master; //设置SPI工作模式:设置为主SPI
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b; //设置SPI的数据大小:SPI发送接收8位帧结构
SPI_InitStructure.SPI_CPOL = SPI_CPOL_High; //串行同步时钟的空闲状态为高电平
// SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
// SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge; //串行同步时钟的第一个跳变沿（下降）数据被采样
SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge; //串行同步时钟的第二个跳变沿（上升）数据被采样
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft; //NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制
// RC522 SPI通讯时钟周期最小为100ns 即频率最大为10MHZ
// RC522 数据在下降沿变化
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256; //定义波特率预分频的值:波特率预分频值为256、传输速率36M/256=140.625KHz
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB; //指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
SPI_InitStructure.SPI_CRCPolynomial = 7; //CRC值计算的多项式
SPI_Init(SPI1, &SPI_InitStructure); //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器
SPI_Cmd(SPI1, ENABLE); //使能SPI外设
}
SPI宏定义
/***********************RC522 函数宏定义**********************/
#define RC522_CS_Enable() GPIO_ResetBits ( GPIOA, GPIO_Pin_4 )
#define RC522_CS_Disable() GPIO_SetBits ( GPIOA, GPIO_Pin_4 )
#define RC522_Reset_Enable() GPIO_ResetBits( GPIOB, GPIO_Pin_0 )
#define RC522_Reset_Disable() GPIO_SetBits ( GPIOB, GPIO_Pin_0 )
#define RC522_SCK_0() GPIO_ResetBits( GPIOA, GPIO_Pin_5 )
#define RC522_SCK_1() GPIO_SetBits ( GPIOA, GPIO_Pin_5 )
#define RC522_MOSI_0() GPIO_ResetBits( GPIOA, GPIO_Pin_7 )
#define RC522_MOSI_1() GPIO_SetBits ( GPIOA, GPIO_Pin_7 )
#define RC522_MISO_GET() GPIO_ReadInputDataBit ( GPIOA, GPIO_Pin_6 )SPI的读和写
/*
* 函数名：SPI_RC522_SendByte
* 描述 ：向RC522发送1 Byte 数据
* 输入 ：byte，要发送的数据
* 返回 : 无（原代码注释有误，实际无返回值）
* 调用 ：内部调用
*/
void SPI_RC522_SendByte ( u8 byte )
{
u8 counter; // 循环计数器，用于处理8位数据
// 逐位发送数据（SPI协议通常从高位(MSB)开始传输）
for(counter=0; counter<8; counter++)
{
// 判断当前最高位(第7位)是否为1
if ( byte & 0x80 )
RC522_MOSI_1 (); // 若为1，MOSI线置高电平
else
RC522_MOSI_0 (); // 若为0，MOSI线置低电平
RC522_DELAY(); // 短暂延时，确保数据稳定
RC522_SCK_0 (); // SCK线拉低，准备时钟跳变
RC522_DELAY(); // 延时等待
RC522_SCK_1(); // SCK线拉高，产生时钟上升沿
// RC522在此时钟沿采样MOSI线上的数据
RC522_DELAY(); // 延时等待
byte <<= 1; // 数据左移一位，准备发送下一位
}
}
/*
* 函数名：SPI_RC522_ReadByte
* 描述 ：从RC522读取1 Byte 数据（原注释"发送"为笔误）
* 输入 ：无
* 返回 : RC522返回的1字节数据
* 调用 ：内部调用
*/
u8 SPI_RC522_ReadByte ( void )
{
u8 counter; // 循环计数器，用于处理8位数据
u8 SPI_Data; // 存储读取到的数据
SPI_Data = 0; // 初始化接收缓冲区
// 逐位读取数据（从高位到低位）
for(counter=0; counter<8; counter++)
{
SPI_Data <<= 1; // 数据左移一位，为接收新位腾出空间
RC522_SCK_0 (); // SCK线拉低，触发RC522输出数据
RC522_DELAY(); // 延时等待数据稳定
// 读取MISO线电平状态，获取RC522发送的位
if ( RC522_MISO_GET() == 1)
SPI_Data |= 0x01; // 若为高电平，设置当前最低位为1
RC522_DELAY(); // 延时等待
RC522_SCK_1 (); // SCK线拉高，完成当前位的读取
RC522_DELAY(); // 延时等待
}
// Serial_Printf("****%c****",SPI_Data); // 调试打印（已注释）
return SPI_Data; // 返回读取到的完整字节
}五，RC522
RC522.h
相关的宏定义
/////////////////////////////////////////////////////////////////////
//MF522 FIFO长度定义
/////////////////////////////////////////////////////////////////////
#define DEF_FIFO_LENGTH 64 //FIFO size=64byte
#define MAXRLEN 18
/////////////////////////////////////////////////////////////////////
//MF522寄存器定义
/////////////////////////////////////////////////////////////////////
// PAGE 0
#define RFU00 0x00
#define CommandReg 0x01
#define ComIEnReg 0x02
#define DivlEnReg 0x03
#define ComIrqReg 0x04
#define DivIrqReg 0x05
#define ErrorReg 0x06
#define Status1Reg 0x07
#define Status2Reg 0x08
#define FIFODataReg 0x09
#define FIFOLevelReg 0x0A
#define WaterLevelReg 0x0B
#define ControlReg 0x0C
#define BitFramingReg 0x0D
#define CollReg 0x0E
#define RFU0F 0x0F
// PAGE 1
#define RFU10 0x10
#define ModeReg 0x11
#define TxModeReg 0x12
#define RxModeReg 0x13
#define TxControlReg 0x14
#define TxAutoReg 0x15
#define TxSelReg 0x16
#define RxSelReg 0x17
#define RxThresholdReg 0x18
#define DemodReg 0x19
#define RFU1A 0x1A
#define RFU1B 0x1B
#define MifareReg 0x1C
#define RFU1D 0x1D
#define RFU1E 0x1E
#define SerialSpeedReg 0x1F
// PAGE 2
#define RFU20 0x20
#define CRCResultRegM 0x21
#define CRCResultRegL 0x22
#define RFU23 0x23
#define ModWidthReg 0x24
#define RFU25 0x25
#define RFCfgReg 0x26
#define GsNReg 0x27
#define CWGsCfgReg 0x28
#define ModGsCfgReg 0x29
#define TModeReg 0x2A
#define TPrescalerReg 0x2B
#define TReloadRegH 0x2C
#define TReloadRegL 0x2D
#define TCounterValueRegH 0x2E
#define TCounterValueRegL 0x2F
// PAGE 3
#define RFU30 0x30
#define TestSel1Reg 0x31
#define TestSel2Reg 0x32
#define TestPinEnReg 0x33
#define TestPinValueReg 0x34
#define TestBusReg 0x35
#define AutoTestReg 0x36
#define VersionReg 0x37
#define AnalogTestReg 0x38
#define TestDAC1Reg 0x39
#define TestDAC2Reg 0x3A
#define TestADCReg 0x3B
#define RFU3C 0x3C
#define RFU3D 0x3D
#define RFU3E 0x3E
#define RFU3F 0x3F
/////////////////////////////////////////////////////////////////////
//和MF522通讯时返回的错误代码
/////////////////////////////////////////////////////////////////////
#define MI_OK 0
#define MI_NOTAGERR (1)
#define MI_ERR (2)
#define SHAQU1 0X01
#define KUAI4 0X04
#define KUAI7 0X07
#define REGCARD 0xa1
#define CONSUME 0xa2
#define READCARD 0xa3

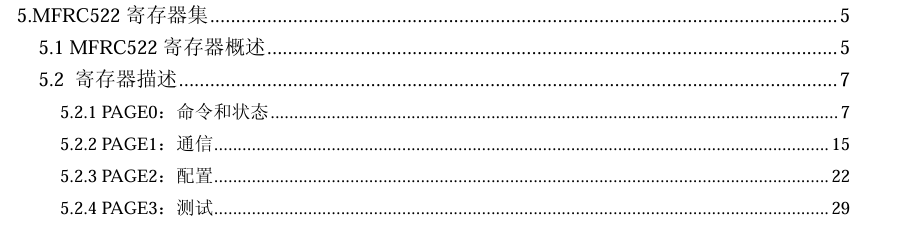

#define ADDMONEY 0xa4在RC522手册中的有记载

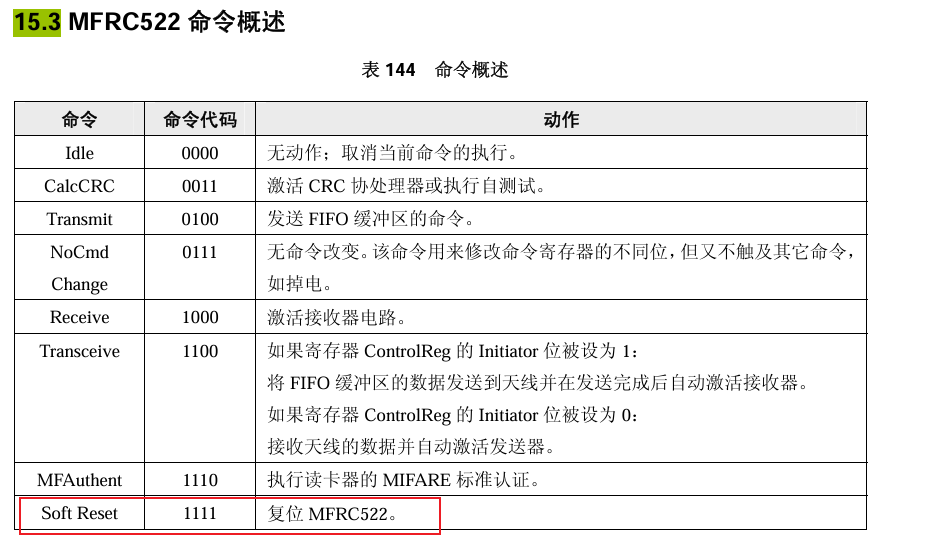

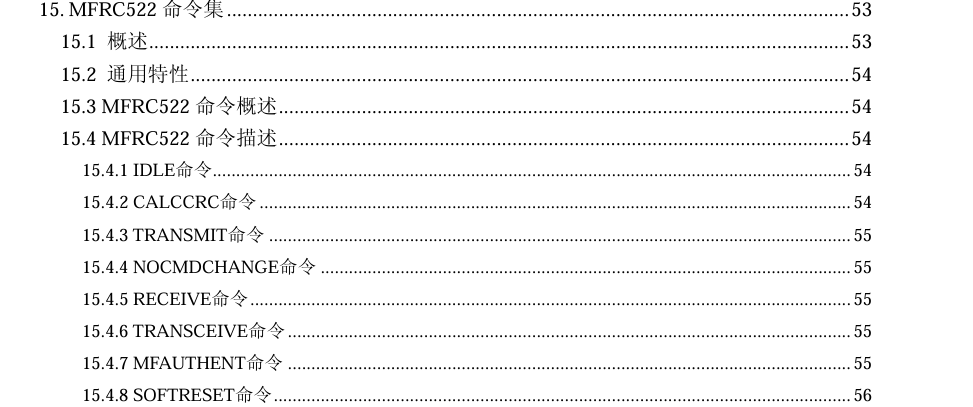

RC522命令字
/////////////////////////////////////////////////////////////////////
//MF522命令字
/////////////////////////////////////////////////////////////////////
#define PCD_IDLE 0x00 //取消当前命令
#define PCD_AUTHENT 0x0E //验证密钥
#define PCD_RECEIVE 0x08 //接收数据
#define PCD_TRANSMIT 0x04 //发送数据
#define PCD_TRANSCEIVE 0x0C //发送并接收数据
#define PCD_RESETPHASE 0x0F //复位
#define PCD_CALCCRC 0x03 //CRC计算
手册

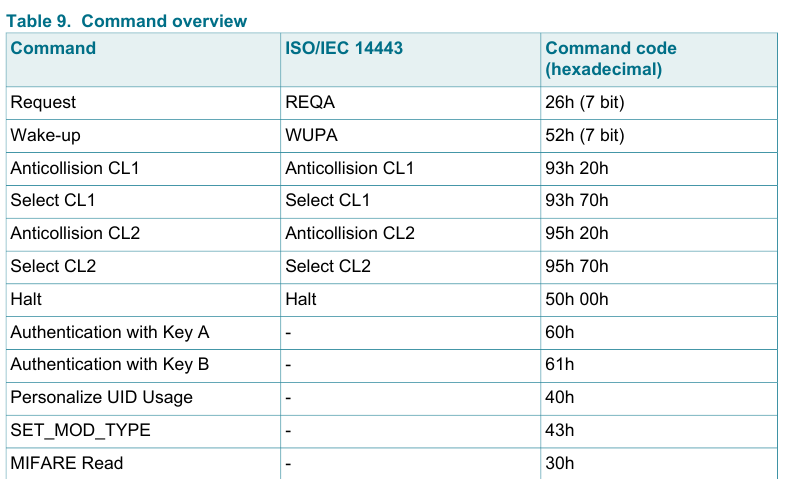

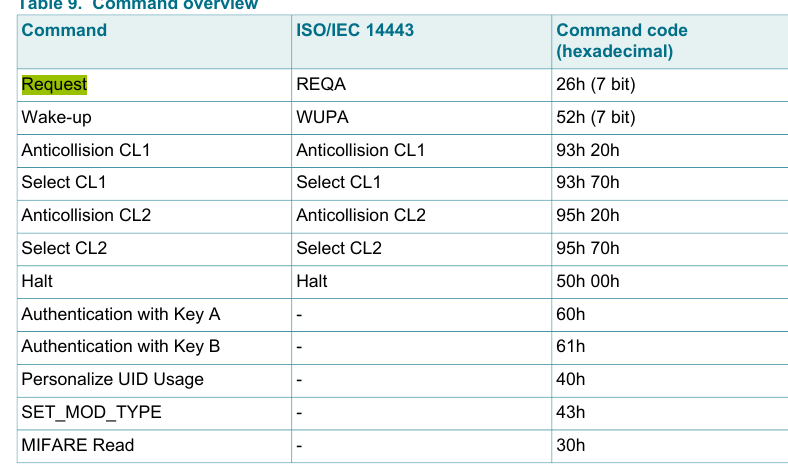

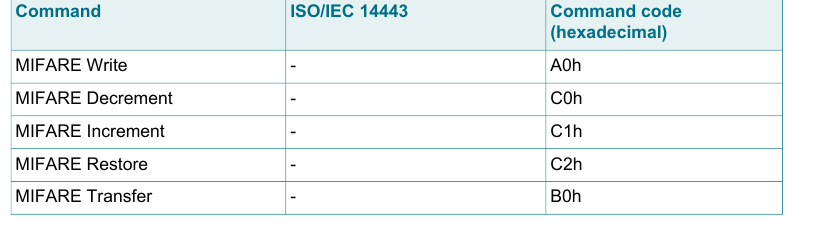

MF1卡片核心命令字
/////////////////////////////////////////////////////////////////////
//Mifare_One卡片命令字
/////////////////////////////////////////////////////////////////////
#define PICC_REQIDL 0x26 //寻天线区内未进入休眠状态
#define PICC_REQALL 0x52 //寻天线区内全部卡
#define PICC_ANTICOLL1 0x93 //防冲撞
#define PICC_ANTICOLL2 0x95 //防冲撞
#define PICC_AUTHENT1A 0x60 //验证A密钥
#define PICC_AUTHENT1B 0x61 //验证B密钥

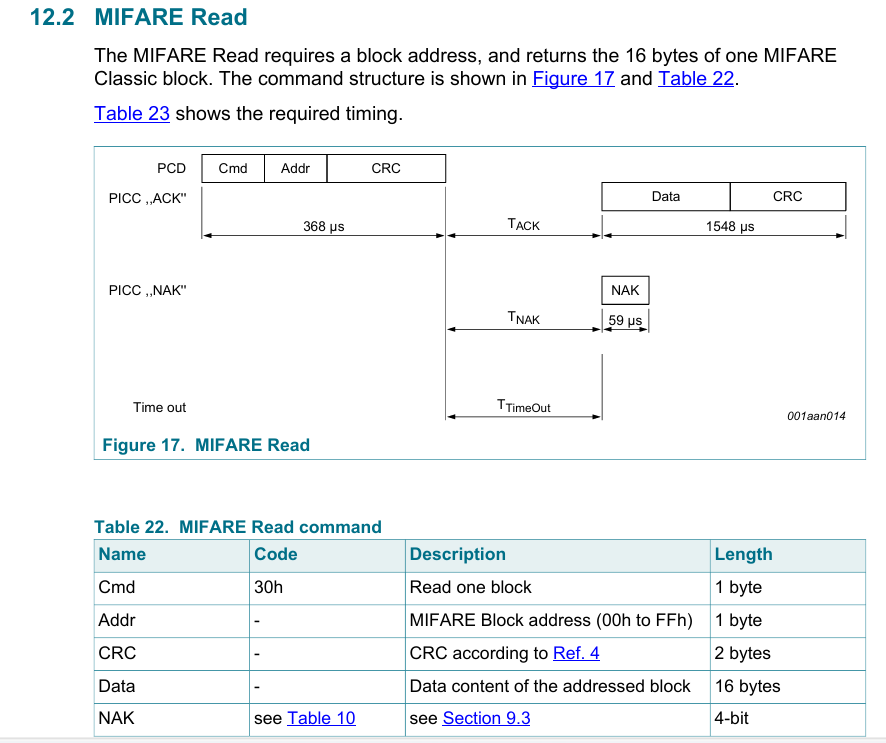

#define PICC_READ 0x30 //读块

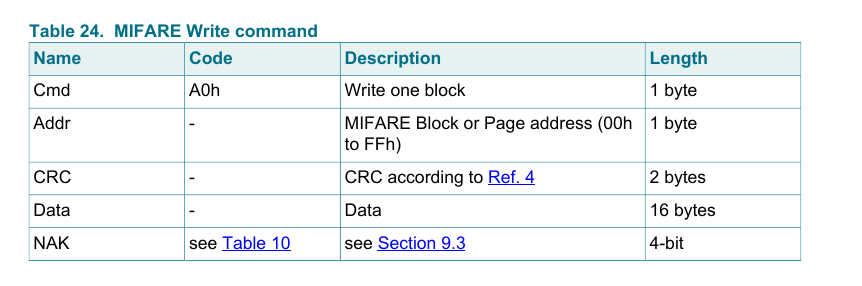

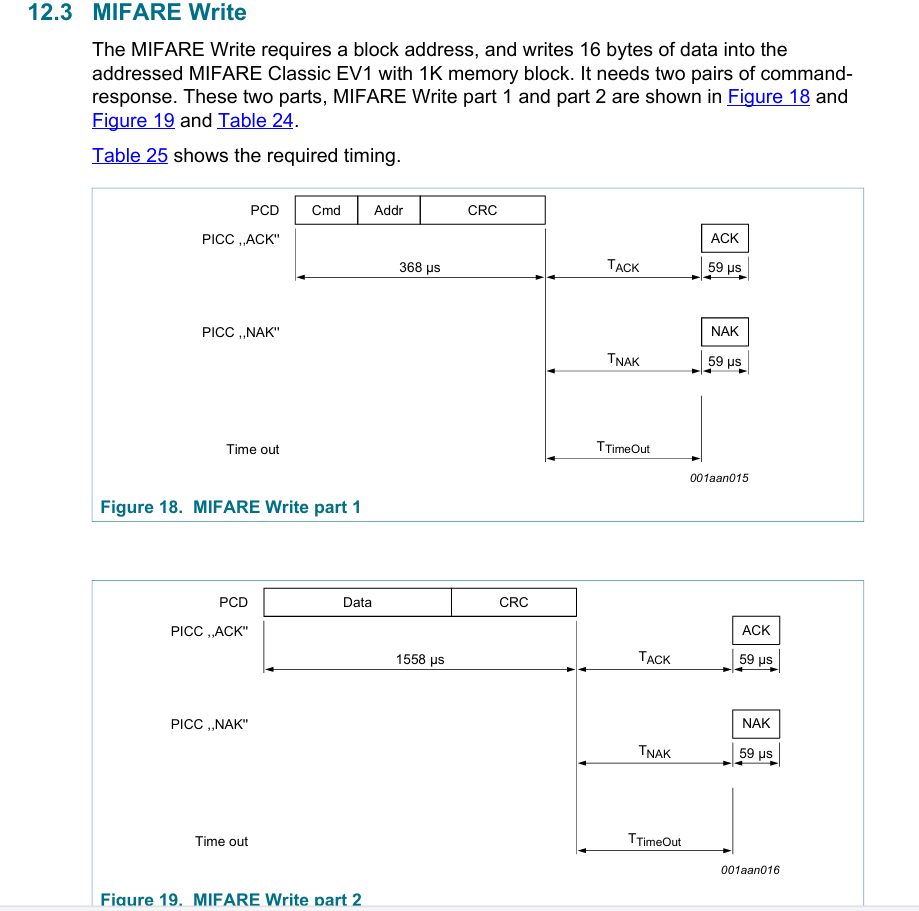

#define PICC_WRITE 0xA0 //写块
#define PICC_DECREMENT 0xC0 //扣款
#define PICC_INCREMENT 0xC1 //充值
#define PICC_RESTORE 0xC2 //调块数据到缓冲区
#define PICC_TRANSFER 0xB0 //保存缓冲区中数据

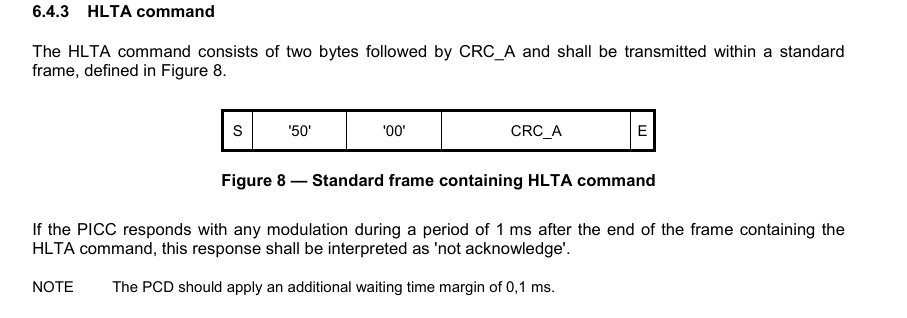

#define PICC_HALT 0x50 //休眠
MIS50手册

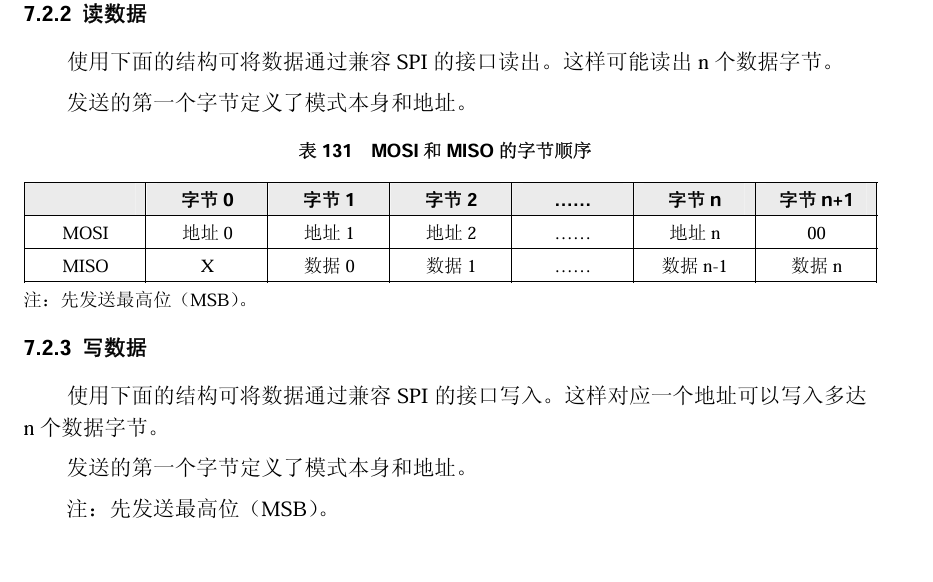

读取/写入RC522寄存器

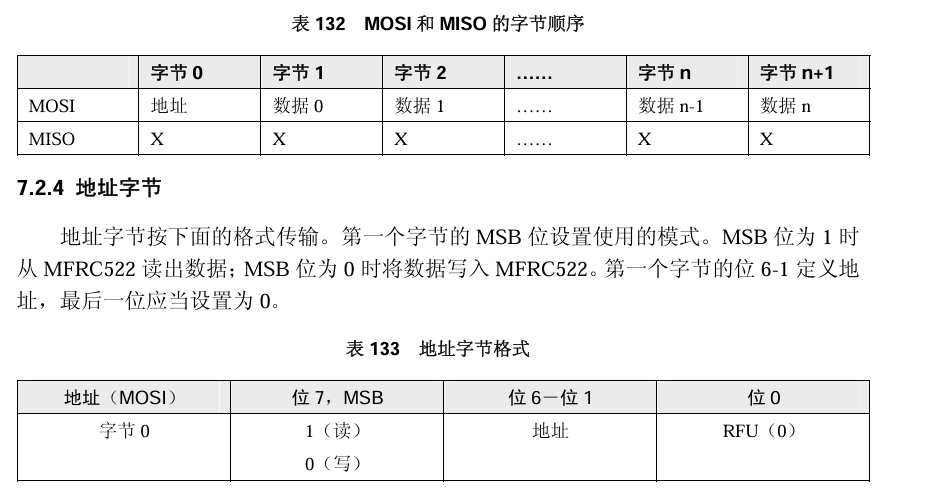

读操作，左移一位，要确保最低位为0，最高位都为1
/*
* 函数名：ReadRawRC
* 描述 ：读RC522寄存器
* 输入 ：ucAddress，寄存器地址
* 返回 : 寄存器的当前值
* 调用 ：内部调用
*/
u8 ReadRawRC ( u8 ucAddress )
{
u8 ucAddr, ucReturn;
ucAddr = ( ( ucAddress << 1 ) & 0x7E ) | 0x80;
RC522_CS_Enable();
SPI_RC522_SendByte ( ucAddr );
ucReturn = SPI_RC522_ReadByte ();
RC522_CS_Disable();
return ucReturn;
}
写操作，左移一位，要确保最低位，最高位都为0
/*
* 函数名：WriteRawRC
* 描述 ：写RC522寄存器
* 输入 ：ucAddress，寄存器地址
* ucValue，写入寄存器的值
* 返回 : 无
* 调用 ：内部调用
*/
void WriteRawRC ( u8 ucAddress, u8 ucValue )
{
u8 ucAddr;
ucAddr = ( ucAddress << 1 ) & 0x7E;
RC522_CS_Enable();
SPI_RC522_SendByte ( ucAddr );
SPI_RC522_SendByte ( ucValue );
RC522_CS_Disable();
}
RC522寄存器置位/清位
/*
* 函数名：SetBitMask
* 描述 ：对RC522寄存器置位
* 输入 ：ucReg，寄存器地址
* ucMask，置位值
* 返回 : 无
* 调用 ：内部调用
*/
void SetBitMask ( u8 ucReg, u8 ucMask )
{
u8 ucTemp;
ucTemp = ReadRawRC ( ucReg );
WriteRawRC ( ucReg, ucTemp | ucMask ); // set bit mask
}
/*
* 函数名：ClearBitMask
* 描述 ：对RC522寄存器清位
* 输入 ：ucReg，寄存器地址
* ucMask，清位值
* 返回 : 无
* 调用 ：内部调用
*/
void ClearBitMask ( u8 ucReg, u8 ucMask )
{
u8 ucTemp;
ucTemp = ReadRawRC ( ucReg );
WriteRawRC ( ucReg, ucTemp & ( ~ ucMask) ); // clear bit mask
}
置1 清0

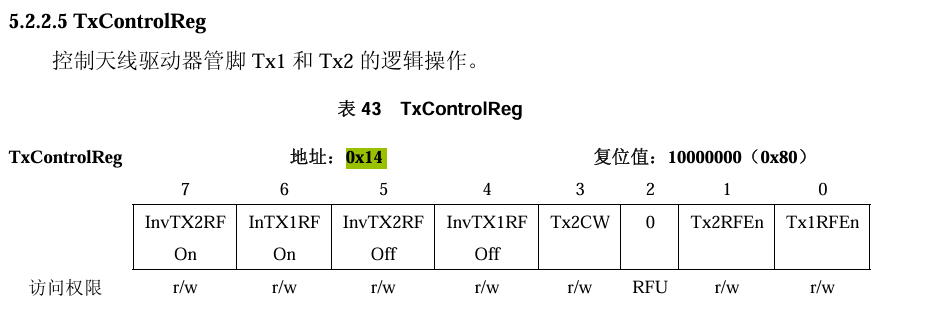

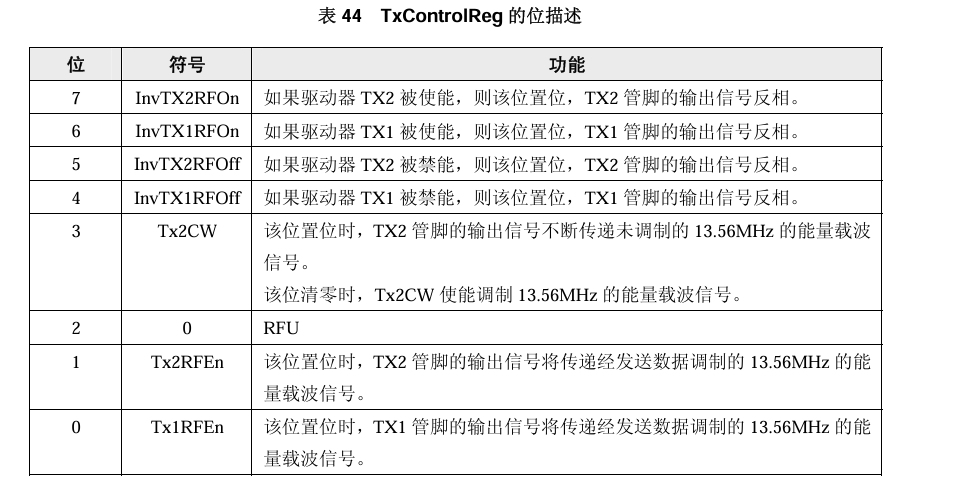

RC522开启/关闭天线
/*
* 函数名：PcdAntennaOn
* 描述 ：开启天线
* 输入 ：无
* 返回 : 无
* 调用 ：内部调用
*/
void PcdAntennaOn ( void )
{
u8 uc;
uc = ReadRawRC ( TxControlReg );
if ( ! ( uc & 0x03 ) )
SetBitMask(TxControlReg, 0x03);
}
/*
* 函数名：PcdAntennaOff
* 描述 ：开启天线
* 输入 ：无
* 返回 : 无
* 调用 ：内部调用
*/
void PcdAntennaOff ( void )
{
ClearBitMask ( TxControlReg, 0x03 );
}RC522复位
定时器，相关的一样从手册往下找
/*
* 函数名：PcdRese
* 描述 ：复位RC522
* 输入 ：无
* 返回 : 无
* 调用 ：外部调用
*/
void PcdReset ( void )
{
RC522_Reset_Disable();
Delay_us ( 1 );
RC522_Reset_Enable();
Delay_us ( 1 );
RC522_Reset_Disable();
Delay_us ( 1 );

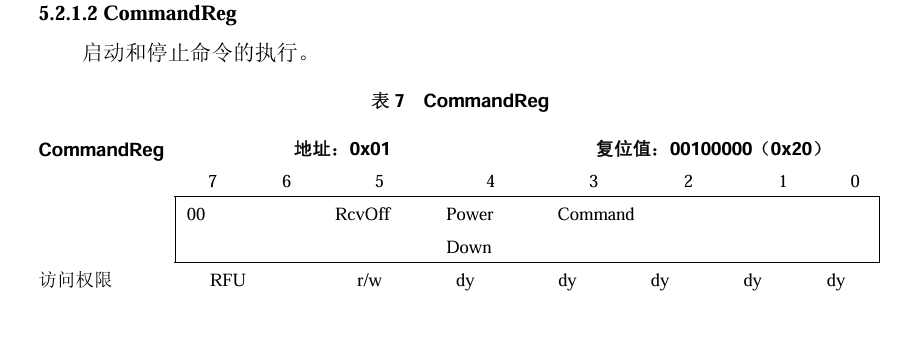

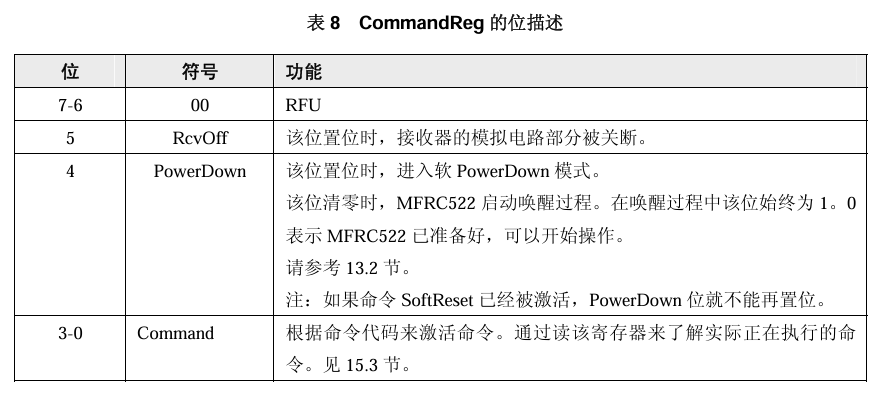

WriteRawRC ( CommandReg, 0x0f );
while ( ReadRawRC ( CommandReg ) & 0x10 );
Delay_us ( 1 );

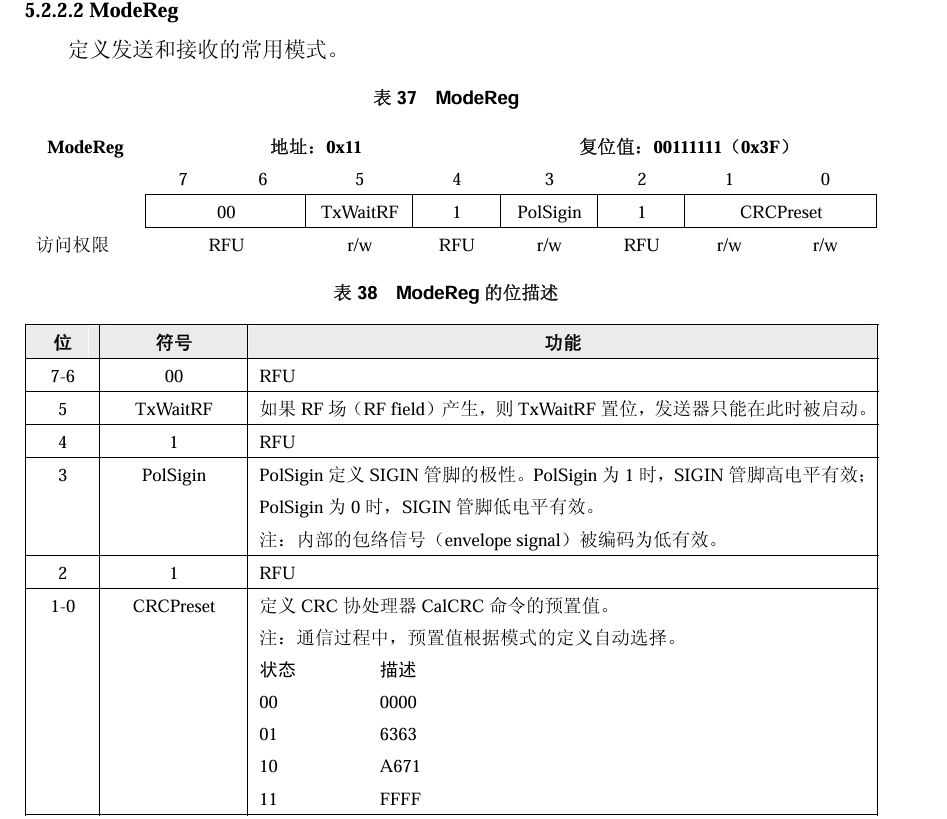

WriteRawRC ( ModeReg, 0x3D ); //定义发送和接收常用模式 和Mifare卡通讯，CRC初始值0x6363
WriteRawRC ( TReloadRegL, 30 ); //16位定时器低位
WriteRawRC ( TReloadRegH, 0 ); //16位定时器高位
WriteRawRC ( TModeReg, 0x8D ); //定义内部定时器的设置
WriteRawRC ( TPrescalerReg, 0x3E ); //设置定时器分频系数
WriteRawRC ( TxAutoReg, 0x40 ); //调制发送信号为100%ASK
}
设置RC522工作方式
ISO 14443A 协议对射频参数、信号调制、时序有明确规定，寄存器配置正是为了满足这些要求
/*
* 函数名：M500PcdConfigISOType
* 描述 ：设置RC522的工作方式
* 输入 ：ucType，工作方式
* 返回 : 无
* 调用 ：外部调用
*/
void M500PcdConfigISOType ( u8 ucType )
{
if ( ucType == 'A') //ISO14443_A
{
ClearBitMask ( Status2Reg, 0x08 );
WriteRawRC ( ModeReg, 0x3D );//3F
WriteRawRC ( RxSelReg, 0x86 );//84
WriteRawRC( RFCfgReg, 0x7F ); //4F
WriteRawRC( TReloadRegL, 30 );//tmoLength);// TReloadVal = 'h6a =tmoLength(dec)
WriteRawRC ( TReloadRegH, 0 );
WriteRawRC ( TModeReg, 0x8D );
WriteRawRC ( TPrescalerReg, 0x3E );
Delay_us ( 2 );
PcdAntennaOn ();//开天线
}
}
RC522与14443卡通信
没研究明白
/*
* 函数名：PcdComMF522
* 描述 ：通过RC522和ISO14443卡通讯
* 输入 ：ucCommand，RC522命令字
* pInData，通过RC522发送到卡片的数据
* ucInLenByte，发送数据的字节长度
* pOutData，接收到的卡片返回数据
* pOutLenBit，返回数据的位长度
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：内部调用
*/
char PcdComMF522 ( u8 ucCommand, u8 * pInData, u8 ucInLenByte, u8 * pOutData, u32 * pOutLenBit )
{
char cStatus = MI_ERR;
u8 ucIrqEn = 0x00;
u8 ucWaitFor = 0x00;
u8 ucLastBits;
u8 ucN;
u32 ul;
switch ( ucCommand )
{
case PCD_AUTHENT: //Mifare认证
ucIrqEn = 0x12; //允许错误中断请求ErrIEn 允许空闲中断IdleIEn
ucWaitFor = 0x10; //认证寻卡等待时候 查询空闲中断标志位
break;
case PCD_TRANSCEIVE: //接收发送 发送接收
ucIrqEn = 0x77; //允许TxIEn RxIEn IdleIEn LoAlertIEn ErrIEn TimerIEn
ucWaitFor = 0x30; //寻卡等待时候 查询接收中断标志位与 空闲中断标志位
break;
default:
break;
}
WriteRawRC ( ComIEnReg, ucIrqEn | 0x80 ); //IRqInv置位管脚IRQ与Status1Reg的IRq位的值相反
ClearBitMask ( ComIrqReg, 0x80 ); //Set1该位清零时，CommIRqReg的屏蔽位清零
WriteRawRC ( CommandReg, PCD_IDLE ); //写空闲命令
SetBitMask ( FIFOLevelReg, 0x80 ); //置位FlushBuffer清除内部FIFO的读和写指针以及ErrReg的BufferOvfl标志位被清除
for ( ul = 0; ul < ucInLenByte; ul ++ )
WriteRawRC ( FIFODataReg, pInData [ ul ] ); //写数据进FIFOdata
WriteRawRC ( CommandReg, ucCommand ); //写命令
if ( ucCommand == PCD_TRANSCEIVE )
SetBitMask(BitFramingReg,0x80); //StartSend置位启动数据发送 该位与收发命令使用时才有效
ul = 1000;//根据时钟频率调整，操作M1卡最大等待时间25ms
do //认证 与寻卡等待时间
{
ucN = ReadRawRC ( ComIrqReg ); //查询事件中断
ul --;
} while ( ( ul != 0 ) && ( ! ( ucN & 0x01 ) ) && ( ! ( ucN & ucWaitFor ) ) ); //退出条件i=0,定时器中断，与写空闲命令
ClearBitMask ( BitFramingReg, 0x80 ); //清理允许StartSend位
if ( ul != 0 )
{
if ( ! (( ReadRawRC ( ErrorReg ) & 0x1B )) ) //读错误标志寄存器BufferOfI CollErr ParityErr ProtocolErr
{
cStatus = MI_OK;
if ( ucN & ucIrqEn & 0x01 ) //是否发生定时器中断
cStatus = MI_NOTAGERR;
if ( ucCommand == PCD_TRANSCEIVE )
{
ucN = ReadRawRC ( FIFOLevelReg ); //读FIFO中保存的字节数
ucLastBits = ReadRawRC ( ControlReg ) & 0x07; //最后接收到得字节的有效位数
if ( ucLastBits )
* pOutLenBit = ( ucN - 1 ) * 8 + ucLastBits; //N个字节数减去1（最后一个字节）+最后一位的位数 读取到的数据总位数
else
* pOutLenBit = ucN * 8; //最后接收到的字节整个字节有效
if ( ucN == 0 )
ucN = 1;
if ( ucN > MAXRLEN )
ucN = MAXRLEN;
for ( ul = 0; ul < ucN; ul ++ )
pOutData [ ul ] = ReadRawRC ( FIFODataReg );
}
}
else
cStatus = MI_ERR;
// Serial_Printf(ErrorReg);
}
SetBitMask ( ControlReg, 0x80 ); // stop timer now
WriteRawRC ( CommandReg, PCD_IDLE );
return cStatus;
}
基于1444-3A的操作帧
寻卡
/*
* 函数名：PcdRequest
* 描述 ：寻卡
* 输入 ：ucReq_code，寻卡方式
* = 0x52，寻感应区内所有符合14443A标准的卡
* = 0x26，寻未进入休眠状态的卡
* pTagType，卡片类型代码
* = 0x4400，Mifare_UltraLight
* = 0x0400，Mifare_One(S50)
* = 0x0200，Mifare_One(S70)
* = 0x0800，Mifare_Pro(X))
* = 0x4403，Mifare_DESFire
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdRequest ( u8 ucReq_code, u8 * pTagType )
{
char cStatus;
u8 ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ClearBitMask ( Status2Reg, 0x08 ); //清理指示MIFARECyptol单元接通以及所有卡的数据通信被加密的情况
WriteRawRC ( BitFramingReg, 0x07 ); // 发送的最后一个字节的 七位
SetBitMask ( TxControlReg, 0x03 ); //TX1,TX2管脚的输出信号传递经发送调制的13.56的能量载波信号
ucComMF522Buf [ 0 ] = ucReq_code; //存入 卡片命令字
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 1, ucComMF522Buf, & ulLen ); //寻卡
// Serial_Printf("寻卡成功，卡片类型: 0x%02x 0x%02x\r\n", ucComMF522Buf[0], ucComMF522Buf[1]);
if ( ( cStatus == MI_OK ) && ( ulLen == 0x10 ) ) //寻卡成功返回卡类型
{
* pTagType = ucComMF522Buf [ 0 ];
* ( pTagType + 1 ) = ucComMF522Buf [ 1 ];
}
else
cStatus = MI_ERR;
return cStatus;
}
防冲撞
/*
* 函数名：PcdAnticoll
* 描述 ：防冲撞
* 输入 ：pSnr，卡片序列号，4字节
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdAnticoll ( u8 * pSnr )
{
char cStatus;
u8 uc, ucSnr_check = 0;
u8 ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ClearBitMask ( Status2Reg, 0x08 ); //清MFCryptol On位 只有成功执行MFAuthent命令后，该位才能置位
WriteRawRC ( BitFramingReg, 0x00); //清理寄存器 停止收发
ClearBitMask ( CollReg, 0x80 ); //清ValuesAfterColl所有接收的位在冲突后被清除
/*
参考ISO14443协议：https://blog.csdn.net/wowocpp/article/details/79910800
PCD 发送 SEL = ‘93’，NVB = ‘20’两个字节
迫使所有的在场的PICC发回完整的UID CLn作为应答。
*/
ucComMF522Buf [ 0 ] = 0x93; //卡片防冲突命令
ucComMF522Buf [ 1 ] = 0x20;
// 发送并接收数据 接收的数据存储于ucComMF522Buf
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 2, ucComMF522Buf, & ulLen);//与卡片通信
if ( cStatus == MI_OK) //通信成功
{
// 收到的UID 存入pSnr
for ( uc = 0; uc < 4; uc ++ )
{
* ( pSnr + uc ) = ucComMF522Buf [ uc ]; //读出UID
ucSnr_check ^= ucComMF522Buf [ uc ];
}
if ( ucSnr_check != ucComMF522Buf [ uc ] )
cStatus = MI_ERR;
}
SetBitMask ( CollReg, 0x80 );
return cStatus;
}
CRC校验
/*
* 函数名：CalulateCRC
* 描述 ：用RC522计算CRC16
* 输入 ： pIndata，计算CRC16的数组
* ucLen，计算CRC16的数组字节长度
* pOutData，存放计算结果存放的首地址
* 返回 : 无
* 调用 ：内部调用
*/
void CalulateCRC ( u8 * pIndata, u8 ucLen, u8 * pOutData )
{
u8 uc, ucN;
ClearBitMask(DivIrqReg, 0x04);
WriteRawRC(CommandReg, PCD_IDLE);
SetBitMask(FIFOLevelReg, 0x80);
for ( uc = 0; uc < ucLen; uc ++)
WriteRawRC ( FIFODataReg, * ( pIndata + uc ) );
WriteRawRC ( CommandReg, PCD_CALCCRC );
uc = 0xFF;
do
{
ucN = ReadRawRC ( DivIrqReg );
uc --;
} while ( ( uc != 0 ) && ! ( ucN & 0x04 ) );
pOutData [ 0 ] = ReadRawRC ( CRCResultRegL );
pOutData [ 1 ] = ReadRawRC ( CRCResultRegM );
}
选卡
/*
* 函数名：PcdSelect
* 描述 ：选定卡片
* 输入 ：pSnr，卡片序列号，4字节
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdSelect ( u8 * pSnr )
{
char cStatus;
u8 uc;
u8 ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
// 防冲撞 0x93
ucComMF522Buf [ 0 ] = PICC_ANTICOLL1; //1个字节
// 假设没有冲突，PCD 指定NVB为70，此值表示PCD将发送完整的UID CLn，与40位UID CLn 匹配的PICC，以SAK作为应答
ucComMF522Buf [ 1 ] = 0x70; //1字节
ucComMF522Buf [ 6 ] = 0; // 第7位
// ucComMF522Buf的第3 4 5 6位存放UID，第7位一直异或。。。
for ( uc = 0; uc < 4; uc ++ )
{
ucComMF522Buf [ uc + 2 ] = * ( pSnr + uc ); //存放UID 4字节
ucComMF522Buf [ 6 ] ^= * ( pSnr + uc ); //UID校验位 1字节
}
// CRC(循环冗余校验) //返回 2字节
CalulateCRC ( ucComMF522Buf, 7, & ucComMF522Buf [ 7 ] );
ClearBitMask ( Status2Reg, 0x08 );
// 发送并接收数据
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 9, ucComMF522Buf, & ulLen );
Serial_Printf("位数：%x \r\n",ucComMF522Buf[0]);
if ( ( cStatus == MI_OK ) && ( ulLen == 0x18 ) )
cStatus = MI_OK;
else
cStatus = MI_ERR;
return cStatus;
}验证卡片密码
/*
* 函数名：PcdAuthState
* 描述 ：验证卡片密码
* 输入 ：ucAuth_mode，密码验证模式
* = 0x60，验证A密钥
* = 0x61，验证B密钥
* u8 ucAddr，块地址
* pKey，密码
* pSnr，卡片序列号，4字节
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdAuthState ( u8 ucAuth_mode, u8 ucAddr, u8 * pKey, u8 * pSnr )
{
char cStatus;
u8 uc;
u8 ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ucComMF522Buf[0]=ucAuth_mode;
ucComMF522Buf[1]=ucAddr;
for ( uc = 0; uc < 6; uc ++ )
ucComMF522Buf [ uc + 2 ] = * ( pKey + uc );
for ( uc = 0; uc < 4; uc ++ )
ucComMF522Buf [ uc + 8 ] = * ( pSnr + uc );
//验证
cStatus = PcdComMF522 ( PCD_AUTHENT, ucComMF522Buf, 12, ucComMF522Buf, & ulLen );
//当验证成功后Status2Reg 的第3位会置1
if ( ( cStatus != MI_OK ) || ( ! ( ReadRawRC ( Status2Reg ) & 0x08 ) ) )
{
cStatus = MI_ERR;
}
return cStatus;
}读取M1卡数据
/*
* 函数名：PcdRead
* 描述 ：读取M1卡一块数据
* 输入 ：u8 ucAddr，块地址
* pData，读出的数据，16字节
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdRead ( u8 ucAddr, u8 * pData )
{
char cStatus;
u8 uc, ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ucComMF522Buf [ 0 ] = PICC_READ;
ucComMF522Buf [ 1 ] = ucAddr;
CalulateCRC ( ucComMF522Buf, 2, & ucComMF522Buf [ 2 ] ); //2位
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, & ulLen );
if ( ( cStatus == MI_OK ) && ( ulLen == 0x90 ) )
{
for ( uc = 0; uc < 16; uc ++ )
* ( pData + uc ) = ucComMF522Buf [ uc ];
}
else
cStatus = MI_ERR;
return cStatus;
}写入M1卡数据
/*
* 函数名：PcdWrite
* 描述 ：写数据到M1卡一块
* 输入 ：u8 ucAddr，块地址
* pData，写入的数据，16字节
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdWrite ( u8 ucAddr, u8 * pData )
{
char cStatus;
u8 uc, ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ucComMF522Buf [ 0 ] = PICC_WRITE;
ucComMF522Buf [ 1 ] = ucAddr;
CalulateCRC ( ucComMF522Buf, 2, & ucComMF522Buf [ 2 ] ); //2位
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, & ulLen );
if ( ( cStatus != MI_OK ) || ( ulLen != 4 ) || ( ( ucComMF522Buf [ 0 ] & 0x0F ) != 0x0A ) )
cStatus = MI_ERR;
if ( cStatus == MI_OK )
{
memcpy(ucComMF522Buf, pData, 16);
for ( uc = 0; uc < 16; uc ++ )
ucComMF522Buf [ uc ] = * ( pData + uc );
CalulateCRC ( ucComMF522Buf, 16, & ucComMF522Buf [ 16 ] );
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 18, ucComMF522Buf, & ulLen );
if ( ( cStatus != MI_OK ) || ( ulLen != 4 ) || ( ( ucComMF522Buf [ 0 ] & 0x0F ) != 0x0A ) )
cStatus = MI_ERR;
}
return cStatus;
}休眠
/*
* 函数名：PcdHalt
* 描述 ：命令卡片进入休眠状态
* 输入 ：无
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdHalt( void )
{
u8 ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ucComMF522Buf [ 0 ] = PICC_HALT;
ucComMF522Buf [ 1 ] = 0;
CalulateCRC ( ucComMF522Buf, 2, & ucComMF522Buf [ 2 ] );
PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, & ulLen );
return MI_OK;
}RC522.h
#ifndef __RC522_H
#define __RC522_H
#include "stm32f10x.h"
/////////////////////////////////////////////////////////////////////
//MF522命令字
/////////////////////////////////////////////////////////////////////
#define PCD_IDLE 0x00 //取消当前命令
#define PCD_AUTHENT 0x0E //验证密钥
#define PCD_RECEIVE 0x08 //接收数据
#define PCD_TRANSMIT 0x04 //发送数据
#define PCD_TRANSCEIVE 0x0C //发送并接收数据
#define PCD_RESETPHASE 0x0F //复位
#define PCD_CALCCRC 0x03 //CRC计算
/////////////////////////////////////////////////////////////////////
//Mifare_One卡片命令字
/////////////////////////////////////////////////////////////////////
#define PICC_REQIDL 0x26 //寻天线区内未进入休眠状态
#define PICC_REQALL 0x52 //寻天线区内全部卡
#define PICC_ANTICOLL1 0x93 //防冲撞
#define PICC_ANTICOLL2 0x95 //防冲撞
#define PICC_AUTHENT1A 0x60 //验证A密钥
#define PICC_AUTHENT1B 0x61 //验证B密钥
#define PICC_READ 0x30 //读块
#define PICC_WRITE 0xA0 //写块
#define PICC_DECREMENT 0xC0 //扣款
#define PICC_INCREMENT 0xC1 //充值
#define PICC_RESTORE 0xC2 //调块数据到缓冲区
#define PICC_TRANSFER 0xB0 //保存缓冲区中数据
#define PICC_HALT 0x50 //休眠
/////////////////////////////////////////////////////////////////////
//MF522 FIFO长度定义
/////////////////////////////////////////////////////////////////////
#define DEF_FIFO_LENGTH 64 //FIFO size=64byte
#define MAXRLEN 18
/////////////////////////////////////////////////////////////////////
//MF522寄存器定义
/////////////////////////////////////////////////////////////////////
// PAGE 0
#define RFU00 0x00
#define CommandReg 0x01
#define ComIEnReg 0x02
#define DivlEnReg 0x03
#define ComIrqReg 0x04
#define DivIrqReg 0x05
#define ErrorReg 0x06
#define Status1Reg 0x07
#define Status2Reg 0x08
#define FIFODataReg 0x09
#define FIFOLevelReg 0x0A
#define WaterLevelReg 0x0B
#define ControlReg 0x0C
#define BitFramingReg 0x0D
#define CollReg 0x0E
#define RFU0F 0x0F
// PAGE 1
#define RFU10 0x10
#define ModeReg 0x11
#define TxModeReg 0x12
#define RxModeReg 0x13
#define TxControlReg 0x14
#define TxAutoReg 0x15
#define TxSelReg 0x16
#define RxSelReg 0x17
#define RxThresholdReg 0x18
#define DemodReg 0x19
#define RFU1A 0x1A
#define RFU1B 0x1B
#define MifareReg 0x1C
#define RFU1D 0x1D
#define RFU1E 0x1E
#define SerialSpeedReg 0x1F
// PAGE 2
#define RFU20 0x20
#define CRCResultRegM 0x21
#define CRCResultRegL 0x22
#define RFU23 0x23
#define ModWidthReg 0x24
#define RFU25 0x25
#define RFCfgReg 0x26
#define GsNReg 0x27
#define CWGsCfgReg 0x28
#define ModGsCfgReg 0x29
#define TModeReg 0x2A
#define TPrescalerReg 0x2B
#define TReloadRegH 0x2C
#define TReloadRegL 0x2D
#define TCounterValueRegH 0x2E
#define TCounterValueRegL 0x2F
// PAGE 3
#define RFU30 0x30
#define TestSel1Reg 0x31
#define TestSel2Reg 0x32
#define TestPinEnReg 0x33
#define TestPinValueReg 0x34
#define TestBusReg 0x35
#define AutoTestReg 0x36
#define VersionReg 0x37
#define AnalogTestReg 0x38
#define TestDAC1Reg 0x39
#define TestDAC2Reg 0x3A
#define TestADCReg 0x3B
#define RFU3C 0x3C
#define RFU3D 0x3D
#define RFU3E 0x3E
#define RFU3F 0x3F
/////////////////////////////////////////////////////////////////////
//和MF522通讯时返回的错误代码
/////////////////////////////////////////////////////////////////////
#define MI_OK 0
#define MI_NOTAGERR (1)
#define MI_ERR (2)
#define SHAQU1 0X01
#define KUAI4 0X04
#define KUAI7 0X07
#define REGCARD 0xa1
#define CONSUME 0xa2
#define READCARD 0xa3
#define ADDMONEY 0xa4
void SPI1_Init(void);
/***********************RC522 函数宏定义**********************/
#define RC522_CS_Enable() GPIO_ResetBits ( GPIOA, GPIO_Pin_4 )
#define RC522_CS_Disable() GPIO_SetBits ( GPIOA, GPIO_Pin_4 )
#define RC522_Reset_Enable() GPIO_ResetBits( GPIOB, GPIO_Pin_0 )
#define RC522_Reset_Disable() GPIO_SetBits ( GPIOB, GPIO_Pin_0 )
#define RC522_SCK_0() GPIO_ResetBits( GPIOA, GPIO_Pin_5 )
#define RC522_SCK_1() GPIO_SetBits ( GPIOA, GPIO_Pin_5 )
#define RC522_MOSI_0() GPIO_ResetBits( GPIOA, GPIO_Pin_7 )
#define RC522_MOSI_1() GPIO_SetBits ( GPIOA, GPIO_Pin_7 )
#define RC522_MISO_GET() GPIO_ReadInputDataBit ( GPIOA, GPIO_Pin_6 )
void RC522_Init ( void ); //初始化
void PcdReset ( void ); //复位
void M500PcdConfigISOType ( u8 type ); //工作方式
char PcdRequest ( u8 req_code, u8 * pTagType ); //寻卡
char PcdAnticoll ( u8 * pSnr ); //读卡号
char PcdSelect ( u8 * pSnr ); //选卡
char PcdAuthState ( u8 ucAuth_mode, u8 ucAddr, u8 * pKey, u8 * pSnr ); //验证
char PcdWrite ( u8 ucAddr, u8 * pData );
char PcdRead ( u8 ucAddr, u8 * pData );
void ShowID(u8 *p); //显示卡的卡号，以十六进制显示
extern char* POINT_LNG;
extern char* POINT_LAT;
extern char* POINT_LNG_ON;
extern char* POINT_LAT_ON;
extern char* POINT_LNG_OFF;
extern char* POINT_LAT_OFF;
#endif
RC522.c
#include "rc522.h"
#include "delay.h"
#include "serial.h"
#include "string.h"
//////////////////////////////////////////////////////////
// M1卡分为16个扇区，每个扇区由四个块（块0、块1、块2、块3）组成
// 将16个扇区的64个块按绝对地址编号为：0~63
// 第0个扇区的块0（即绝对地址0块），用于存放厂商代码，已经固化不可更改
// 每个扇区的块0、块1、块2为数据块，可用于存放数据
// 每个扇区的块3为控制块（绝对地址为:块3、块7、块11.....）包括密码A，存取控制、密码B等
/*******************************
*连线说明：
*1--SDA <----->PA4
*2--SCK <----->PA5
*3--MOSI <----->PA7
*4--MISO <----->PA6
*5--悬空
*6--GND <----->GND
*7--RST <----->PB0
*8--VCC <----->VCC
************************************/
#define RC522_DELAY() Delay_us( 20 )
void RC522_Init ( void )
{
SPI1_Init();
RC522_Reset_Disable();
RC522_CS_Disable();
PcdReset ();
M500PcdConfigISOType ( 'A' );//设置工作方式
}
void SPI1_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
SPI_InitTypeDef SPI_InitStructure;
RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE );//PORTA、B时钟使能
RCC_APB1PeriphClockCmd( RCC_APB2Periph_SPI1, ENABLE ); //SPI1时钟使能
// CS
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure); //根据设定参数初始化PF0、PF1
// SCK
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure);
// MISO
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure);
// MOSI
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure);
// RST
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOB, &GPIO_InitStructure);
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex; //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
SPI_InitStructure.SPI_Mode = SPI_Mode_Master; //设置SPI工作模式:设置为主SPI
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b; //设置SPI的数据大小:SPI发送接收8位帧结构
SPI_InitStructure.SPI_CPOL = SPI_CPOL_High; //串行同步时钟的空闲状态为高电平
// SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
// SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge; //串行同步时钟的第一个跳变沿（下降）数据被采样
SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge; //串行同步时钟的第二个跳变沿（上升）数据被采样
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft; //NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制
// RC522 SPI通讯时钟周期最小为100ns 即频率最大为10MHZ
// RC522 数据在下降沿变化
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256; //定义波特率预分频的值:波特率预分频值为256、传输速率36M/256=140.625KHz
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB; //指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
SPI_InitStructure.SPI_CRCPolynomial = 7; //CRC值计算的多项式
SPI_Init(SPI1, &SPI_InitStructure); //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器
SPI_Cmd(SPI1, ENABLE); //使能SPI外设
}
/*
* 函数名：SPI_RC522_SendByte
* 描述 ：向RC522发送1 Byte 数据
* 输入 ：byte，要发送的数据
* 返回 : RC522返回的数据
* 调用 ：内部调用
*/
void SPI_RC522_SendByte ( u8 byte )
{
u8 counter;
for(counter=0; counter<8; counter++)
{
if ( byte & 0x80 )
RC522_MOSI_1 ();
else
RC522_MOSI_0 ();
RC522_DELAY();
RC522_SCK_0 ();
RC522_DELAY();
RC522_SCK_1();
RC522_DELAY();
byte <<= 1;
}
}
/*
* 函数名：SPI_RC522_ReadByte
* 描述 ：从RC522发送1 Byte 数据
* 输入 ：无
* 返回 : RC522返回的数据
* 调用 ：内部调用
*/
u8 SPI_RC522_ReadByte ( void )
{
u8 counter;
u8 SPI_Data;
for(counter=0; counter<8; counter++)
{
SPI_Data <<= 1;
RC522_SCK_0 ();
RC522_DELAY();
if ( RC522_MISO_GET() == 1)
SPI_Data |= 0x01;
RC522_DELAY();
RC522_SCK_1 ();
RC522_DELAY();
}
// Serial_Printf("****%c****",SPI_Data);
return SPI_Data;
}
/*
* 函数名：ReadRawRC
* 描述 ：读RC522寄存器
* 输入 ：ucAddress，寄存器地址
* 返回 : 寄存器的当前值
* 调用 ：内部调用
*/
u8 ReadRawRC ( u8 ucAddress )
{
u8 ucAddr, ucReturn;
ucAddr = ( ( ucAddress << 1 ) & 0x7E ) | 0x80;
RC522_CS_Enable();
SPI_RC522_SendByte ( ucAddr );
ucReturn = SPI_RC522_ReadByte ();
RC522_CS_Disable();
return ucReturn;
}
/*
* 函数名：WriteRawRC
* 描述 ：写RC522寄存器
* 输入 ：ucAddress，寄存器地址
* ucValue，写入寄存器的值
* 返回 : 无
* 调用 ：内部调用
*/
void WriteRawRC ( u8 ucAddress, u8 ucValue )
{
u8 ucAddr;
ucAddr = ( ucAddress << 1 ) & 0x7E;
RC522_CS_Enable();
SPI_RC522_SendByte ( ucAddr );
SPI_RC522_SendByte ( ucValue );
RC522_CS_Disable();
}
/*
* 函数名：SetBitMask
* 描述 ：对RC522寄存器置位
* 输入 ：ucReg，寄存器地址
* ucMask，置位值
* 返回 : 无
* 调用 ：内部调用
*/
void SetBitMask ( u8 ucReg, u8 ucMask )
{
u8 ucTemp;
ucTemp = ReadRawRC ( ucReg );
WriteRawRC ( ucReg, ucTemp | ucMask ); // set bit mask
}
/*
* 函数名：ClearBitMask
* 描述 ：对RC522寄存器清位
* 输入 ：ucReg，寄存器地址
* ucMask，清位值
* 返回 : 无
* 调用 ：内部调用
*/
void ClearBitMask ( u8 ucReg, u8 ucMask )
{
u8 ucTemp;
ucTemp = ReadRawRC ( ucReg );
WriteRawRC ( ucReg, ucTemp & ( ~ ucMask) ); // clear bit mask
}
/*
* 函数名：PcdAntennaOn
* 描述 ：开启天线
* 输入 ：无
* 返回 : 无
* 调用 ：内部调用
*/
void PcdAntennaOn ( void )
{
u8 uc;
uc = ReadRawRC ( TxControlReg );
if ( ! ( uc & 0x03 ) )
SetBitMask(TxControlReg, 0x03);
}
/*
* 函数名：PcdAntennaOff
* 描述 ：开启天线
* 输入 ：无
* 返回 : 无
* 调用 ：内部调用
*/
void PcdAntennaOff ( void )
{
ClearBitMask ( TxControlReg, 0x03 );
}
/*
* 函数名：PcdRese
* 描述 ：复位RC522
* 输入 ：无
* 返回 : 无
* 调用 ：外部调用
*/
void PcdReset ( void )
{
RC522_Reset_Disable();
Delay_us ( 1 );
RC522_Reset_Enable();
Delay_us ( 1 );
RC522_Reset_Disable();
Delay_us ( 1 );
WriteRawRC ( CommandReg, 0x0f );
while ( ReadRawRC ( CommandReg ) & 0x10 );
Delay_us ( 1 );
WriteRawRC ( ModeReg, 0x3D ); //定义发送和接收常用模式 和Mifare卡通讯，CRC初始值0x6363
WriteRawRC ( TReloadRegL, 30 ); //16位定时器低位
WriteRawRC ( TReloadRegH, 0 ); //16位定时器高位
WriteRawRC ( TModeReg, 0x8D ); //定义内部定时器的设置
WriteRawRC ( TPrescalerReg, 0x3E ); //设置定时器分频系数
WriteRawRC ( TxAutoReg, 0x40 ); //调制发送信号为100%ASK
}
/*
* 函数名：M500PcdConfigISOType
* 描述 ：设置RC522的工作方式
* 输入 ：ucType，工作方式
* 返回 : 无
* 调用 ：外部调用
*/
void M500PcdConfigISOType ( u8 ucType )
{
if ( ucType == 'A') //ISO14443_A
{
ClearBitMask ( Status2Reg, 0x08 );
WriteRawRC ( ModeReg, 0x3D );//3F
WriteRawRC ( RxSelReg, 0x86 );//84
WriteRawRC( RFCfgReg, 0x7F ); //4F
WriteRawRC( TReloadRegL, 30 );//tmoLength);// TReloadVal = 'h6a =tmoLength(dec)
WriteRawRC ( TReloadRegH, 0 );
WriteRawRC ( TModeReg, 0x8D );
WriteRawRC ( TPrescalerReg, 0x3E );
Delay_us ( 2 );
PcdAntennaOn ();//开天线
}
}
/*
* 函数名：PcdComMF522
* 描述 ：通过RC522和ISO14443卡通讯
* 输入 ：ucCommand，RC522命令字
* pInData，通过RC522发送到卡片的数据
* ucInLenByte，发送数据的字节长度
* pOutData，接收到的卡片返回数据
* pOutLenBit，返回数据的位长度
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：内部调用
*/
char PcdComMF522 ( u8 ucCommand, u8 * pInData, u8 ucInLenByte, u8 * pOutData, u32 * pOutLenBit )
{
char cStatus = MI_ERR;
u8 ucIrqEn = 0x00;
u8 ucWaitFor = 0x00;
u8 ucLastBits;
u8 ucN;
u32 ul;
switch ( ucCommand )
{
case PCD_AUTHENT: //Mifare认证
ucIrqEn = 0x12; //允许错误中断请求ErrIEn 允许空闲中断IdleIEn
ucWaitFor = 0x10; //认证寻卡等待时候 查询空闲中断标志位
break;
case PCD_TRANSCEIVE: //接收发送 发送接收
ucIrqEn = 0x77; //允许TxIEn RxIEn IdleIEn LoAlertIEn ErrIEn TimerIEn
ucWaitFor = 0x30; //寻卡等待时候 查询接收中断标志位与 空闲中断标志位
break;
default:
break;
}
WriteRawRC ( ComIEnReg, ucIrqEn | 0x80 ); //IRqInv置位管脚IRQ与Status1Reg的IRq位的值相反
ClearBitMask ( ComIrqReg, 0x80 ); //Set1该位清零时，CommIRqReg的屏蔽位清零
WriteRawRC ( CommandReg, PCD_IDLE ); //写空闲命令
SetBitMask ( FIFOLevelReg, 0x80 ); //置位FlushBuffer清除内部FIFO的读和写指针以及ErrReg的BufferOvfl标志位被清除
for ( ul = 0; ul < ucInLenByte; ul ++ )
WriteRawRC ( FIFODataReg, pInData [ ul ] ); //写数据进FIFOdata
WriteRawRC ( CommandReg, ucCommand ); //写命令
if ( ucCommand == PCD_TRANSCEIVE )
SetBitMask(BitFramingReg,0x80); //StartSend置位启动数据发送 该位与收发命令使用时才有效
ul = 1000;//根据时钟频率调整，操作M1卡最大等待时间25ms
do //认证 与寻卡等待时间
{
ucN = ReadRawRC ( ComIrqReg ); //查询事件中断
ul --;
} while ( ( ul != 0 ) && ( ! ( ucN & 0x01 ) ) && ( ! ( ucN & ucWaitFor ) ) ); //退出条件i=0,定时器中断，与写空闲命令
ClearBitMask ( BitFramingReg, 0x80 ); //清理允许StartSend位
if ( ul != 0 )
{
if ( ! (( ReadRawRC ( ErrorReg ) & 0x1B )) ) //读错误标志寄存器BufferOfI CollErr ParityErr ProtocolErr
{
cStatus = MI_OK;
if ( ucN & ucIrqEn & 0x01 ) //是否发生定时器中断
cStatus = MI_NOTAGERR;
if ( ucCommand == PCD_TRANSCEIVE )
{
ucN = ReadRawRC ( FIFOLevelReg ); //读FIFO中保存的字节数
ucLastBits = ReadRawRC ( ControlReg ) & 0x07; //最后接收到得字节的有效位数
if ( ucLastBits )
* pOutLenBit = ( ucN - 1 ) * 8 + ucLastBits; //N个字节数减去1（最后一个字节）+最后一位的位数 读取到的数据总位数
else
* pOutLenBit = ucN * 8; //最后接收到的字节整个字节有效
if ( ucN == 0 )
ucN = 1;
if ( ucN > MAXRLEN )
ucN = MAXRLEN;
for ( ul = 0; ul < ucN; ul ++ )
pOutData [ ul ] = ReadRawRC ( FIFODataReg );
}
}
else
cStatus = MI_ERR;
// Serial_Printf(ErrorReg);
}
SetBitMask ( ControlReg, 0x80 ); // stop timer now
WriteRawRC ( CommandReg, PCD_IDLE );
return cStatus;
}
/*
* 函数名：PcdRequest
* 描述 ：寻卡
* 输入 ：ucReq_code，寻卡方式
* = 0x52，寻感应区内所有符合14443A标准的卡
* = 0x26，寻未进入休眠状态的卡
* pTagType，卡片类型代码
* = 0x4400，Mifare_UltraLight
* = 0x0400，Mifare_One(S50)
* = 0x0200，Mifare_One(S70)
* = 0x0800，Mifare_Pro(X))
* = 0x4403，Mifare_DESFire
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdRequest ( u8 ucReq_code, u8 * pTagType )
{
char cStatus;
u8 ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ClearBitMask ( Status2Reg, 0x08 ); //清理指示MIFARECyptol单元接通以及所有卡的数据通信被加密的情况
WriteRawRC ( BitFramingReg, 0x07 ); // 发送的最后一个字节的 七位
SetBitMask ( TxControlReg, 0x03 ); //TX1,TX2管脚的输出信号传递经发送调制的13.56的能量载波信号
ucComMF522Buf [ 0 ] = ucReq_code; //存入 卡片命令字
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 1, ucComMF522Buf, & ulLen ); //寻卡
// Serial_Printf("寻卡成功，卡片类型: 0x%02x 0x%02x\r\n", ucComMF522Buf[0], ucComMF522Buf[1]);
if ( ( cStatus == MI_OK ) && ( ulLen == 0x10 ) ) //寻卡成功返回卡类型
{
* pTagType = ucComMF522Buf [ 0 ];
* ( pTagType + 1 ) = ucComMF522Buf [ 1 ];
}
else
cStatus = MI_ERR;
return cStatus;
}
/*
* 函数名：PcdAnticoll
* 描述 ：防冲撞
* 输入 ：pSnr，卡片序列号，4字节
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdAnticoll ( u8 * pSnr )
{
char cStatus;
u8 uc, ucSnr_check = 0;
u8 ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ClearBitMask ( Status2Reg, 0x08 ); //清MFCryptol On位 只有成功执行MFAuthent命令后，该位才能置位
WriteRawRC ( BitFramingReg, 0x00); //清理寄存器 停止收发
ClearBitMask ( CollReg, 0x80 ); //清ValuesAfterColl所有接收的位在冲突后被清除
/*
参考ISO14443协议：https://blog.csdn.net/wowocpp/article/details/79910800
PCD 发送 SEL = ‘93’，NVB = ‘20’两个字节
迫使所有的在场的PICC发回完整的UID CLn作为应答。
*/
ucComMF522Buf [ 0 ] = 0x93; //卡片防冲突命令
ucComMF522Buf [ 1 ] = 0x20;
// 发送并接收数据 接收的数据存储于ucComMF522Buf
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 2, ucComMF522Buf, & ulLen);//与卡片通信
if ( cStatus == MI_OK) //通信成功
{
// 收到的UID 存入pSnr
for ( uc = 0; uc < 4; uc ++ )
{
* ( pSnr + uc ) = ucComMF522Buf [ uc ]; //读出UID
ucSnr_check ^= ucComMF522Buf [ uc ];
}
if ( ucSnr_check != ucComMF522Buf [ uc ] )
cStatus = MI_ERR;
}
SetBitMask ( CollReg, 0x80 );
return cStatus;
}
/*
* 函数名：CalulateCRC
* 描述 ：用RC522计算CRC16
* 输入 ： pIndata，计算CRC16的数组
* ucLen，计算CRC16的数组字节长度
* pOutData，存放计算结果存放的首地址
* 返回 : 无
* 调用 ：内部调用
*/
void CalulateCRC ( u8 * pIndata, u8 ucLen, u8 * pOutData )
{
u8 uc, ucN;
ClearBitMask(DivIrqReg, 0x04);
WriteRawRC(CommandReg, PCD_IDLE);
SetBitMask(FIFOLevelReg, 0x80);
for ( uc = 0; uc < ucLen; uc ++)
WriteRawRC ( FIFODataReg, * ( pIndata + uc ) );
WriteRawRC ( CommandReg, PCD_CALCCRC );
uc = 0xFF;
do
{
ucN = ReadRawRC ( DivIrqReg );
uc --;
} while ( ( uc != 0 ) && ! ( ucN & 0x04 ) );
pOutData [ 0 ] = ReadRawRC ( CRCResultRegL );
pOutData [ 1 ] = ReadRawRC ( CRCResultRegM );
}
/*
* 函数名：PcdSelect
* 描述 ：选定卡片
* 输入 ：pSnr，卡片序列号，4字节
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdSelect ( u8 * pSnr )
{
char cStatus;
u8 uc;
u8 ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
// 防冲撞 0x93
ucComMF522Buf [ 0 ] = PICC_ANTICOLL1; //1个字节
// 假设没有冲突，PCD 指定NVB为70，此值表示PCD将发送完整的UID CLn，与40位UID CLn 匹配的PICC，以SAK作为应答
ucComMF522Buf [ 1 ] = 0x70; //1字节
ucComMF522Buf [ 6 ] = 0; // 第7位
// ucComMF522Buf的第3 4 5 6位存放UID，第7位一直异或。。。
for ( uc = 0; uc < 4; uc ++ )
{
ucComMF522Buf [ uc + 2 ] = * ( pSnr + uc ); //存放UID 4字节
ucComMF522Buf [ 6 ] ^= * ( pSnr + uc ); //UID校验位 1字节
}
// CRC(循环冗余校验) //返回 2字节
CalulateCRC ( ucComMF522Buf, 7, & ucComMF522Buf [ 7 ] );
ClearBitMask ( Status2Reg, 0x08 );
// 发送并接收数据
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 9, ucComMF522Buf, & ulLen );
Serial_Printf("位数：%x \r\n",ucComMF522Buf[0]);
if ( ( cStatus == MI_OK ) && ( ulLen == 0x18 ) )
cStatus = MI_OK;
else
cStatus = MI_ERR;
return cStatus;
}
/*
* 函数名：PcdAuthState
* 描述 ：验证卡片密码
* 输入 ：ucAuth_mode，密码验证模式
* = 0x60，验证A密钥
* = 0x61，验证B密钥
* u8 ucAddr，块地址
* pKey，密码
* pSnr，卡片序列号，4字节
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdAuthState ( u8 ucAuth_mode, u8 ucAddr, u8 * pKey, u8 * pSnr )
{
char cStatus;
u8 uc;
u8 ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ucComMF522Buf[0]=ucAuth_mode;
ucComMF522Buf[1]=ucAddr;
for ( uc = 0; uc < 6; uc ++ )
ucComMF522Buf [ uc + 2 ] = * ( pKey + uc );
for ( uc = 0; uc < 4; uc ++ )
ucComMF522Buf [ uc + 8 ] = * ( pSnr + uc );
//验证
cStatus = PcdComMF522 ( PCD_AUTHENT, ucComMF522Buf, 12, ucComMF522Buf, & ulLen );
//当验证成功后Status2Reg 的第3位会置1
if ( ( cStatus != MI_OK ) || ( ! ( ReadRawRC ( Status2Reg ) & 0x08 ) ) )
{
cStatus = MI_ERR;
}
return cStatus;
}
/*
* 函数名：PcdRead
* 描述 ：读取M1卡一块数据
* 输入 ：u8 ucAddr，块地址
* pData，读出的数据，16字节
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdRead ( u8 ucAddr, u8 * pData )
{
char cStatus;
u8 uc, ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ucComMF522Buf [ 0 ] = PICC_READ;
ucComMF522Buf [ 1 ] = ucAddr;
CalulateCRC ( ucComMF522Buf, 2, & ucComMF522Buf [ 2 ] ); //2位
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, & ulLen );
if ( ( cStatus == MI_OK ) && ( ulLen == 0x90 ) )
{
for ( uc = 0; uc < 16; uc ++ )
* ( pData + uc ) = ucComMF522Buf [ uc ];
}
else
cStatus = MI_ERR;
return cStatus;
}
/*
* 函数名：PcdWrite
* 描述 ：写数据到M1卡一块
* 输入 ：u8 ucAddr，块地址
* pData，写入的数据，16字节
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdWrite ( u8 ucAddr, u8 * pData )
{
char cStatus;
u8 uc, ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ucComMF522Buf [ 0 ] = PICC_WRITE;
ucComMF522Buf [ 1 ] = ucAddr;
CalulateCRC ( ucComMF522Buf, 2, & ucComMF522Buf [ 2 ] ); //2位
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, & ulLen );
if ( ( cStatus != MI_OK ) || ( ulLen != 4 ) || ( ( ucComMF522Buf [ 0 ] & 0x0F ) != 0x0A ) )
cStatus = MI_ERR;
if ( cStatus == MI_OK )
{
memcpy(ucComMF522Buf, pData, 16);
for ( uc = 0; uc < 16; uc ++ )
ucComMF522Buf [ uc ] = * ( pData + uc );
CalulateCRC ( ucComMF522Buf, 16, & ucComMF522Buf [ 16 ] );
cStatus = PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 18, ucComMF522Buf, & ulLen );
if ( ( cStatus != MI_OK ) || ( ulLen != 4 ) || ( ( ucComMF522Buf [ 0 ] & 0x0F ) != 0x0A ) )
cStatus = MI_ERR;
}
return cStatus;
}
/*
* 函数名：PcdHalt
* 描述 ：命令卡片进入休眠状态
* 输入 ：无
* 返回 : 状态值
* = MI_OK，成功
* 调用 ：外部调用
*/
char PcdHalt( void )
{
u8 ucComMF522Buf [ MAXRLEN ];
u32 ulLen;
ucComMF522Buf [ 0 ] = PICC_HALT;
ucComMF522Buf [ 1 ] = 0;
CalulateCRC ( ucComMF522Buf, 2, & ucComMF522Buf [ 2 ] );
PcdComMF522 ( PCD_TRANSCEIVE, ucComMF522Buf, 4, ucComMF522Buf, & ulLen );
return MI_OK;
}main
#include "stm32f10x.h" // Device header
#include "delay.h"
#include "serial.h"
#include "rc522.h"
#include "led.h"
#include "beef.h"
/**
* 连线说明：
* 1--SDA <----->PA4
* 2--SCK <----->PA5
* 3--MOSI <----->PA7
* 4--MISO <----->PA6
* 5--悬空
* 6--GND <----->GND
* 7--RST <----->PB0
* 8--VCC <----->VCC
**/
#define DEFAULT_KEY_A {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF}
// 授权卡片数量
#define MAX_AUTHORIZED_COUNT 100
// 已授权的卡片UID列表（存储在系统中）
uint8_t authorizedUIDs[MAX_AUTHORIZED_COUNT][4] = {
{0x75, 0x76, 0x77, 0x06}, // 授权卡片1
{0xAA, 0xBB, 0xCC, 0xDD}, // 授权卡片2
{0x01, 0x02, 0x03, 0x04} // 授权卡片3
};
// 当前实际存储的卡片数量
uint8_t currentUIDCount = 3;
// 槽位占用状态（0=空闲，1=已占用）
uint8_t slotOccupied[MAX_AUTHORIZED_COUNT] = {1, 1, 1}; // 前3个已占用
//检查是否授权UID（返回1=已授权，0=未授权）
uint8_t IsUIDAuthorized(uint8_t *uid)
{
for (uint8_t i = 0; i < currentUIDCount; i++)
{
// 仅比较UID的4个字节
if (uid[0] == authorizedUIDs[i][0] &&
uid[1] == authorizedUIDs[i][1] &&
uid[2] == authorizedUIDs[i][2] &&
uid[3] == authorizedUIDs[i][3])
{
return 1; // UID匹配 → 有权限
}
}
return 0; // UID不匹配 → 无权限
}
// 查找UID索引（返回索引号，找不到返回-1）
int FindUIDIndex(uint8_t *uid)
{
for (int i = 0; i < currentUIDCount; i++)
{
if (uid[0] == authorizedUIDs[i][0] &&
uid[1] == authorizedUIDs[i][1] &&
uid[2] == authorizedUIDs[i][2] &&
uid[3] == authorizedUIDs[i][3])
{
return i; // 返回匹配的索引
}
}
return -1; // 未找到
}
// 查找空闲槽位（返回索引号，找不到返回-1）
int FindEmptySlot()
{
for (int i = 0; i < MAX_AUTHORIZED_COUNT; i++)
{
if (!slotOccupied[i])
{ // 检查槽位是否空闲
return i;
}
}
return -1; // 没有空闲槽位
}
// 复制UID到指定槽位（返回1成功，0失败）
uint8_t CopyUIDToSlot(int index, uint8_t *uid)
{
if (index < 0 || index >= MAX_AUTHORIZED_COUNT)
{
return 0; // 索引无效
}
// 复制4字节UID
memcpy(authorizedUIDs[index], uid, 4);
slotOccupied[index] = 1; // 标记为已占用
return 1; // 复制成功
}
// 授权UID
// 添加UID到系统（返回1成功，0失败）
uint8_t AddUIDToSystem(uint8_t *uid)
{
// 检查是否已存在
if (IsUIDAuthorized(uid))
{
return 0; // 已存在，添加失败
}
// 检查存储空间是否已满
if (currentUIDCount >= MAX_AUTHORIZED_COUNT)
{
return 0; // 存储空间已满
}
// 查找空闲的存储位置
int emptyIndex = FindEmptySlot();
if (emptyIndex == -1)
{
return 0; // 存储空间已满
}
// 将UID复制到存储位置
if (CopyUIDToSlot(emptyIndex, uid))
{
currentUIDCount++; // 增加卡片计数
return 1; // 添加成功
}
return 0; // 复制失败
}
void read_rfid_card(void)
{
u8 i;
u8 tagType[2] = {0}; // 存储卡片类型
u8 uid[4] = {0}; // 存储卡片UID
char status;
u8 keyA[6] = DEFAULT_KEY_A; // 定义A密钥（6字节，默认全FF）
u8 blockAddr = 0x04; // 0x04要读取的数据块地址（第1扇区第0块） //x*4+y
u8 readData[16] = {0}; // 存储读取到的数据（16字节）
u8 writeData[16] = { // 要写入的数据（16字节，可自定义）
0x01, 0x02, 0x03, 0x04,
0x05, 0x06, 0x07, 0x08,
0x09, 0x0A, 0x0B, 0x0C,
0x0D, 0x0E, 0x0F, 0x10
};
// 步骤1: 寻卡
status = PcdRequest(0x52, tagType);
if (status != MI_OK)
{
// 如果第一次寻卡失败，尝试另一种方式
status = PcdRequest(0x26, tagType);
}
if (status == MI_OK)
{
Serial_Printf("寻卡成功！卡片类型: 0x%02X %02X\r\n",
tagType[0], tagType[1]);
// 步骤2: 获取UID
status = PcdAnticoll(uid);
if (status == MI_OK)
{
Serial_Printf("卡片UID: %02X-%02X-%02X-%02X\r\n",
uid[0], uid[1], uid[2], uid[3]);
//验证是否授权
i=IsUIDAuthorized(uid);
if(i)
{
Serial_Printf("开锁成功 \r\n");
//Buzzer_Beep(2,200);
}
else
{
Serial_Printf("开锁失败 \r\n");
}
//添加授权
i=AddUIDToSystem(uid);
if(i)
{
Serial_Printf("添加成功\r\n");
Serial_Printf("卡片UID: %02X-%02X-%02X-%02X\r\n",
uid[0], uid[1], uid[2], uid[3]);
//Buzzer_Beep(2,200);
}
else
{
Serial_Printf("添加失败\r\n");
}
// //步骤3:选卡
// status=PcdSelect(uid);
// if(status == MI_OK)
// {
// Serial_Printf("选卡成功\r\n");
// //步骤4:验证
// status=PcdAuthState(0x60,blockAddr,keyA,uid);
// if(status == MI_OK)
// {
// Serial_Printf("验证成功\r\n");
// //步骤5:读取数据
// status=PcdRead(blockAddr,readData);
// if(status == MI_OK)
// {
// Serial_Printf("读取成功\r\n");
// for(i=0;i<16;i++)
// {
// Serial_Printf("%x \r",readData[i]);
// }
// Buzzer_Beep(1,100);
// Serial_Printf("\r\n");
// }
// else
// {
// Serial_Printf("读取失败\r\n");
// }
// //步骤5:写入数据
// status = PcdWrite(blockAddr, writeData); // 传入块地址和数据
// if (status == MI_OK)
// {
// Serial_Printf("写入块0x%02X成功: ", blockAddr);
// for(i = 0; i < 16; i++)
// {
// Serial_Printf("%02X ", writeData[i]);
// if((i + 1) % 4 == 0) Serial_Printf(" ");
// }
// Serial_Printf("\r\n");
//
// // 验证写入结果（重新读取）
// status = PcdRead(blockAddr, readData);
// if (status == MI_OK)
// {
// Serial_Printf("写入后验证: ");
// for(i = 0; i < 16; i++)
// {
// Serial_Printf("%02X ", readData[i]);
// }
// Serial_Printf("\r\n");
// }
// }
// else
// {
// Serial_Printf("写入失败\r\n");
// }
// }
// else
// {
// Serial_Printf("验证失败\r\n");
// }
// }
// else
// {
// Serial_Printf("选卡失败\r\n");
// }
}
else
{
Serial_Printf("获取UID失败\r\n");
}
}
else
{
Serial_Printf("未检测到卡片\r\n");
}
}
int main(void)
{
u8 version_ret;
uint8_t b[2];
char i;
// 1. 基础初始化
RC522_Init();
Serial_Init(); // 确保串口已初始化，才能输出版本信息
Beef_Init();
// 2. RC522初始化
Serial_Printf("RC522 Initializing...\r\n");
RC522_Init(); // 初始化SPI和RC522寄存器
// 3. 版本检测（核心步骤）
while(1)
{
read_rfid_card();
Delay_ms(500); // 降低CPU占用
}
}
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
1
0- 0
已为社区贡献7条内容
所有评论(0)
