一、介绍

肖特基二极是一种非常特殊且重要的半导体。核心作用是 利用其低正向压降和极高的开关速度，主要应用于高频电路中的整流和钳位保护，以提高效率。



二、它特殊在哪里？

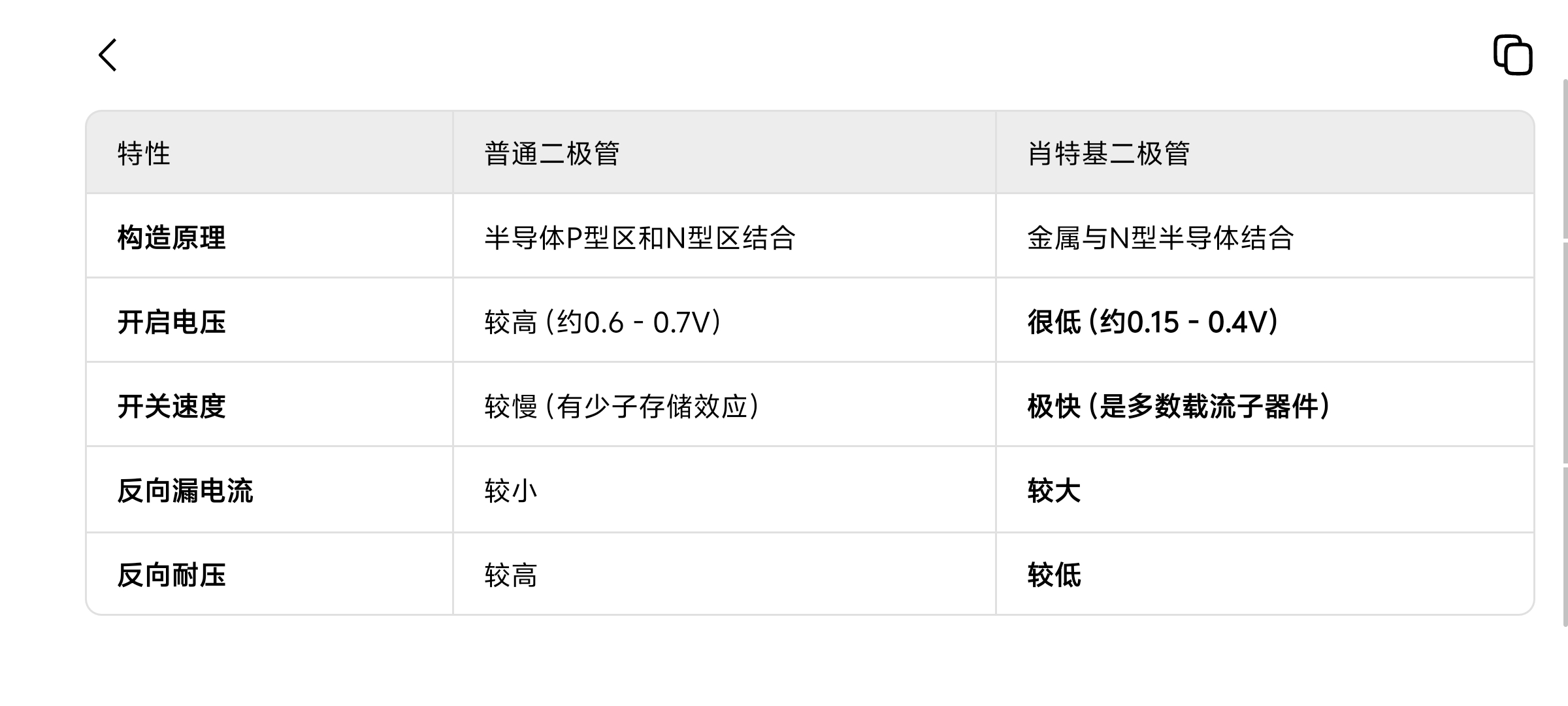

要理解它的作用，首先要明白它和普通二极管（PN结二极管）的关键区别：





基于这些特性，肖特基二极管的主要作用体现在以下几个方面：



1. 高频整流（核心作用）

这是肖特基二极管最广泛的应用场景，尤其是在开关电源中。



* 工作原理：在开关电源（比如你的手机充电器、电脑电源）中，交流电被转换成高频脉冲直流电。整流二极管需要以极高的频率（几十KHz到几MHz）反复开关。



* 为什么是肖特基：

   * 低正向压降：电流流过二极管时，在其两端产生的电压降很小。这意味着在同样大的输出电流下，肖特基二极管的功率损耗更小，发热更少，从而显著提高电源的整体效率。

   * 极快的开关速度：它能完美跟上高频开关的速度，不会因为开关延迟而产生严重的噪声和损耗。

* 应用实例：开关电源的次级输出整流电路（例如将高频变压器输出的电压整流成直流）。



2. 钳位保护



在电路中，肖特基二极管常用于保护对电压敏感的元件，特别是集成电路。



* 工作原理：将二极管并联在需要保护的电路或元件两端。当有异常的瞬时高电压（如感性负载断开时产生的反向电动势）到来时，肖特基二极管会迅速导通，将这个高压“钳制”在它自身的低正向压降水平（约0.3V），从而避免高压击穿核心元件。

* 为什么是肖特基：其极快的开关速度确保了它能瞬间响应瞬态电压，在破坏发生前就起到保护作用。

* 应用实例：保护MOSFET的栅极、电机驱动电路、继电器线圈等。



3. 数字电路中的逻辑门和采样保持电路



* 工作原理：在高速数字电路中，利用其低压降和快速开关特性，可以构建肖特基TTL逻辑门，减少信号延迟。

* 应用实例：74LS（低功耗肖特基）系列的数字集成电路。



三、优点与缺点总结

为什么不能在所有地方取代普通二极管？



优点（为何用它）：



1. 高效率：低正向压降意味着导通损耗小。

2. 高速度：适用于高频和高速开关电路。

3. 低噪声：在某些应用中，由于其是多数载流子导电器件，没有普通二极管的“散粒噪声”。



缺点（为何不能滥用）：



1. 反向耐压低：通常反向击穿电压在几十伏特左右，远低于普通二极管（可达上千伏）。不能用于高压场合。

2. 反向漏电流大：随着温度升高，其反向漏电流会显著增加，可能导致电路工作不稳定或额外的功耗。



四、应用场景总结



* 开关电源：作为输出整流二极管，是它最经典的应用。

* 射频电路：在微波通信等极高频率下用作检波器或混频器。

* 太阳能电池系统：用作“防反灌二极管”，防止电池在无光照时反向放电，因其低压降可以减小能量损失。

* 低压、大电流电路：任何需要减小导通压降的场合。



五、总结

肖特基二极管就像电子电路中的一个 “高效快速的单向阀门” 。它的特长不是在“扛高压”，而是在 “低损耗、高速度” 的领域大放异彩。当你需要一个二极管在低压、大电流、高频率的电路中工作时，肖特基二极管通常是首选，它能极大地提升系统的效率和性能。
