【单片机毕业设计】【mcuclub-dz-823】基于STM32的智能睡眠呼吸监测系统设计

本文介绍了一款基于STM32F103C8T6单片机的智能睡眠呼吸监测系统。该系统通过R60ABD1模块检测人体存在、呼吸频率和心率，MLX90614模块测量体温，当检测值超出设定阈值时触发声光报警。系统采用PCB集成板设计，支持按键调节阈值、LCD显示数据，并通过WiFi模块实现手机远程监控。程序采用Keil5开发，包含数据采集、异常报警和远程传输功能，实现了对睡眠呼吸状况的实时监测与预警。

单片机俱乐部

616人浏览 · 2025-09-24 15:50:57

单片机俱乐部 · 2025-09-24 15:50:57 发布

一、基本介绍

项目名：基于STM32的智能睡眠呼吸监测系统设计
项目编号：mcuclub-dz-823
单片机类型：STM32F103C8T6
具体功能：
1、通过R60ABD1检测人体的存在、呼吸频率和心率；
2、通过MLX90614检测当前用户的体温；
3、检测到呼吸率过高、心率过高、体温不在上下阈值内进行声光报警提醒；
4、通过按键可以阈值；
5、通过显示模块显示测量数据；
6、通过WiFi模块将检测的数据传输到手机端，手机可以远程查看数据和设置参数

二、资料总览

实物资料

请添加图片描述

三、32单片机部分资料展示

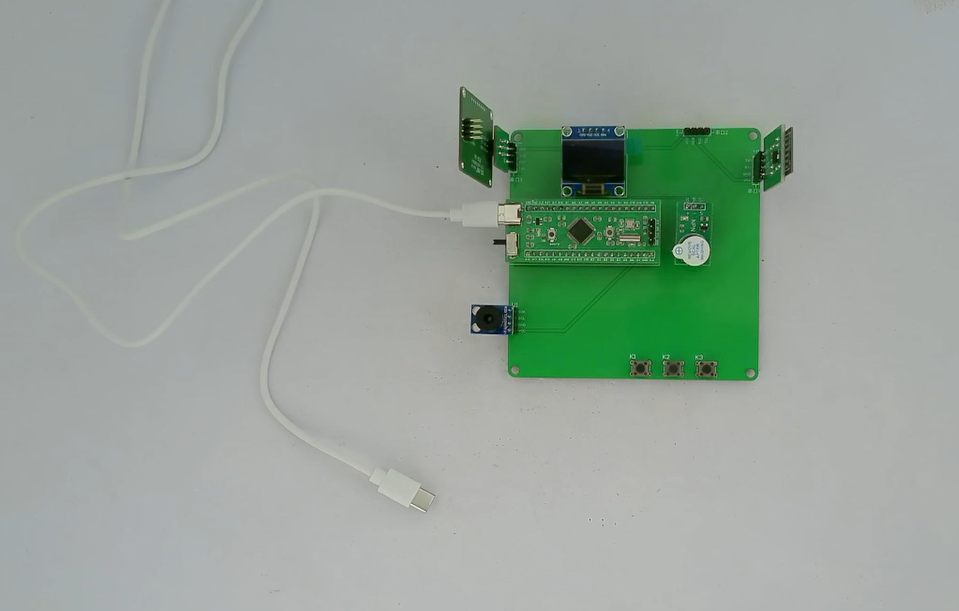

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。
请添加图片描述

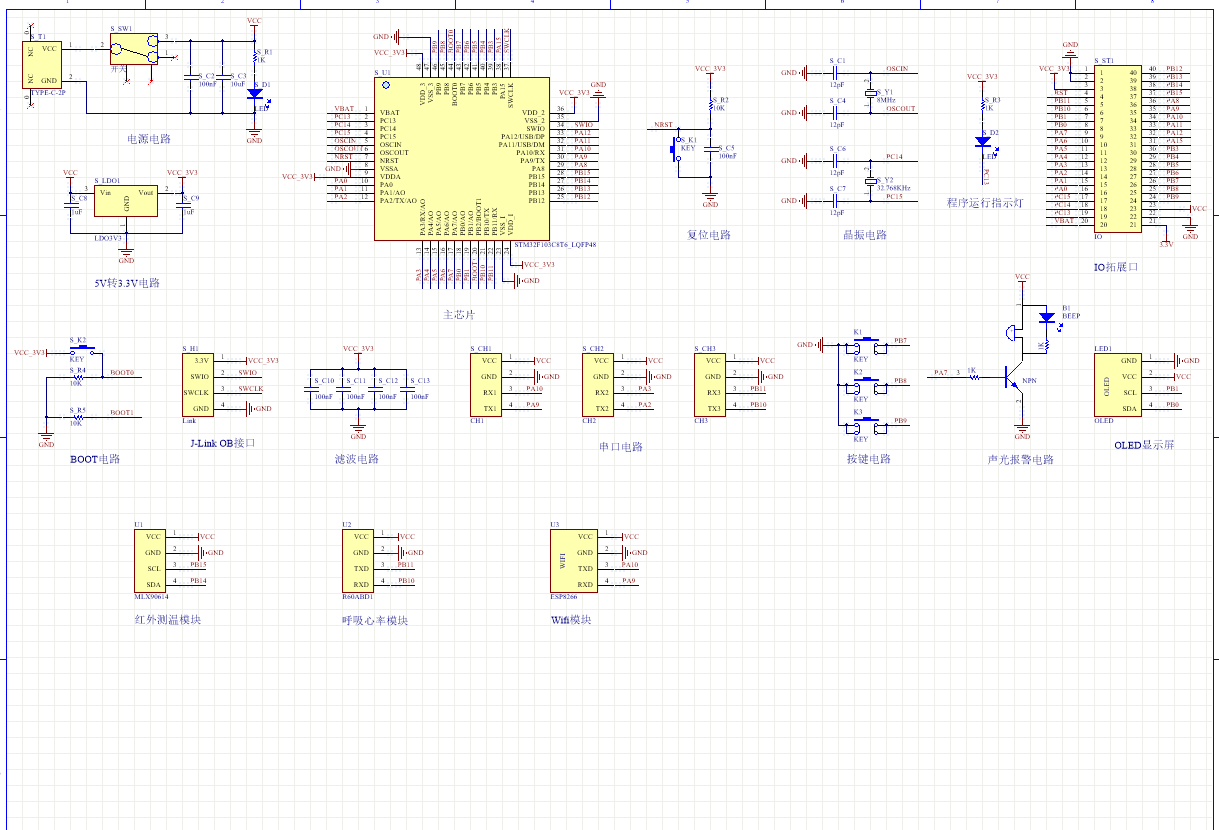

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图
请添加图片描述

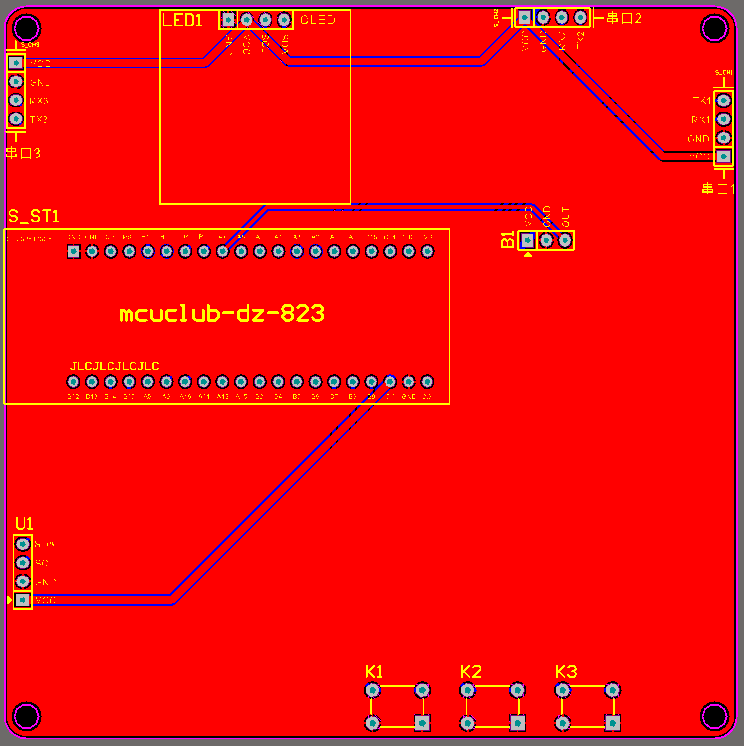

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
请添加图片描述

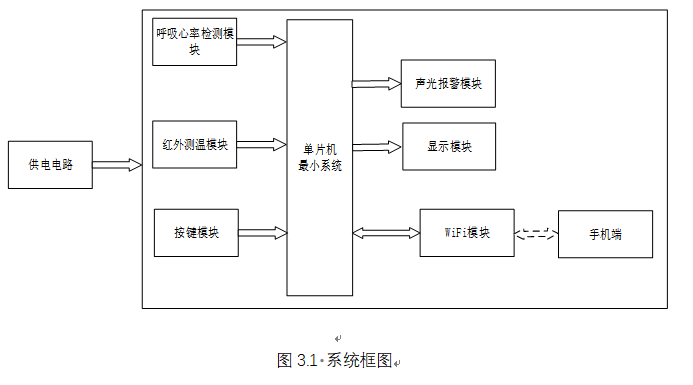

四、系统框图

绘制软件：VISIO
请添加图片描述
本设计以STM32F103C8T6单片机为核心控制器，结合多种模块构建智能睡眠呼吸监测系统，系统包括中控部分、输入部分和输出部分。中控部分采用STM32F103C8T6单片机，其主要功能是采集输入数据并进行处理，进而控制输出部分。输入部分由以下模块组成：第一部分是R60ABD1呼吸心率检测模块，用于检测人体的存在、呼吸频率和心率；第二部分是MLX90614红外测温模块，用于检测用户的体温；第三部分是按键模块，用于设置呼吸频率、心率及体温的上下阈值；第四部分是供电模块，为系统提供稳定的电源支持。输出部分由以下模块组成：第一部分是声光报警模块，用于在呼吸频率过高、心率过高或体温超出设定阈值时发出警报；第二部分是显示模块，用于实时显示呼吸频率、心率、体温及系统状态信息；第三部分是WiFi模块，用于将监测数据传输至手机端，用户可远程查看数据并设置参数。系统框图如图3.5所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：处理函数
传参值：无
返回值：无
**********************************/
void Manage_Function(void)
{
	if(display_num == 0)								  										//测量界面
	{
		if(flag_r == 1 && flag_mode == 1)
		{
			if(temp_value > temp_max || temp_value < temp_min || (breathe_value > breathe_max && breathe_value != 0)|| ( heart_value > heart_max && heart_value != 0))			//异常情况进行声光报警
			{
				if(time_num % 20 == 0)
				{
					ALERT = !ALERT;
				}
			}
			else
			{
				ALERT = 0;
			}
		}
		else
		{
			ALERT = 0;
		}
	}
	else																											//设置界面，关闭加热、制冷及声光报警
	{
		ALERT = 0;
	}

	if(flag_finish_5s == 1)																		//5秒上传一次数据
  {
    flag_begin_5s = 0;
    Aliyun_Send_Data();
    flag_begin_5s = 1;
  }
}
