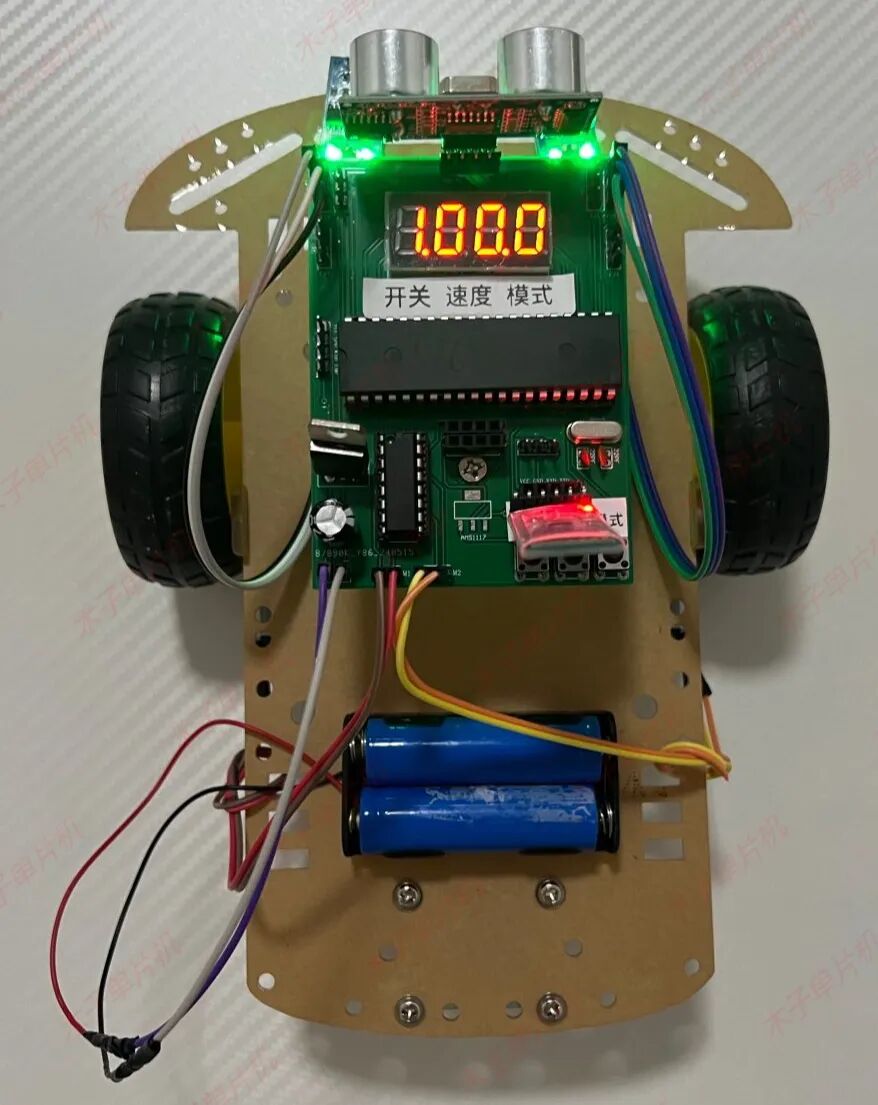

基于51单片机智能小车

（程序＋原理图＋PCB＋设计报告）

功能介绍

具体功能：

1.三种模式；

避障模式：遇到障碍物会自动避开；

循迹模式：会沿着地上的黑线行走；

蓝牙模式：手机通过蓝牙遥控小车行走；

2.超声波传感器用于避障模式、寻迹传感器用于循迹模式、蓝牙模块用于蓝牙模式；

3.L293D电机驱动电路，控制小车行动；

4.数码管显示模式、速度；

5.按键可以控制选择模式和调整速度；

程序

/*----------------------------------模块头文件调用区-------------------------------------------------------*/
#include "main.h"
#include "Comprehensive_application.h"
#include "Robot_car.h"
/*----------------------------------变量定义区-------------------------------------------------------------*/
int8_t car_kg=0;//小车运行开关：0-停止；1-运行；初始为停止状态
int8_t car_instructions=0;//小车控制指令：0-停止；1-前进；2-后退；3-左转；4-右转
int8_t car_speed_level=1;//小车速度等级记录变量：分1 2 3 档调速，初始为1当（最低档位）
int8_t bizang_disdance=20;//小车自动避障距离记录变量中

int8_t flag_ms=0;//小车模式
unsigned char Sevro_moto_push_value=13;//舵机归中，产生约，1.5MS 信号


/*----------------------------------模块驱动程序源码区----------------------------------------------------*/
/******************************************************************
 - 函数名称：main(void)
 - 隶属模块：main.c
 - 函数属性：内部
 - 参数说明：无返回值，无带入参数
 - 返回说明：无
 - 功能描述：无
 *****************************************************************/
void main(void)
{
   init_all();//初始化系统所有参数
   while(1)
   {
	    Comprehensive_application_menu();
	    robot_car();
   }
}
/******************************************************************
 - 函数名称：init_all(void)
 - 隶属模块：application.c
 - 函数属性：内部
 - 参数说明：无返回值，无带入参数
 - 返回说明：无
 - 功能描述：完成所有硬件、系统资源的初始化任务
 *****************************************************************/
void init_all(void)
{
   keyboard_init();//键盘初始化
   timer0_init();//定时器T0初始化：用于小车调速控制、按键扫描、数码管扫描、超声波接收处理、舵机控制
   timer1_init();//定时器T1初始化：用于超声波测距
	 timer2_init();//定时器T2初始化：用作串口
   sys_data_read();//系统所有参数初始化
}


/*----------------------------------模块头文件调用区-------------------------------------------------------*/
#include "Comprehensive_application.h"
#include "main.h"
/*----------------------------------变量定义区-------------------------------------------------------------*/

/*----------------------------------模块驱动程序源码区-----------------------------------------------------*/
/******************************************************************
 - 函数名称：Comprehensive_application_menu(void)
 - 隶属模块：Comprehensive_application.c
 - 函数属性：内部
 - 参数说明：无返回值，无带入参数
 - 返回说明：无
 - 功能描述：通过键盘等输入方式实现系统参数的设置与操作
 *****************************************************************/
void Comprehensive_application_menu(void)
{  key_value=keyboard_scan();
	 if(key_value==1) //K1按键控制小车的开始/停止
     {  key_value=255;
        car_kg++;if(car_kg>1) car_kg=0;
		    sys_data_write();	car_stop;//停止
     }
	 if(key_value==2) //K2按键：控制小车动作切换
     {  key_value=255;
        car_speed_level++; if(car_speed_level>9)  car_speed_level=0;
		    sys_data_write();
     }
     if(key_value==3) //K3按键：控制小车的速度等级
     {  key_value=255;
        flag_ms++; if(flag_ms>3)  flag_ms=1;
		    sys_data_write();
     }
}

/******************************************************************
 - 函数名称：sys_data_read(void)
 - 隶属模块：Comprehensive_application.c
 - 函数属性：内部
 - 参数说明：无返回值，无带入参数
 - 返回说明：无
 - 功能描述：完成系统所有参数的读操作
 *****************************************************************/
void sys_data_read(void)
{
	clear_rbuf(DATA_MAX);//清空读数据缓存
	eeprom_read_byte(SECTOR1, read_buf, DATA_MAX);//从指定扇区读数据到数据
	car_kg=read_buf[0];//小车开关指令参数
	//car_instructions=read_buf[1];//小车控制指令参数
	car_speed_level=read_buf[2];//小车速度参数
}
/******************************************************************
 - 函数名称：void sys_data_write(void)
 - 隶属模块：Comprehensive_application.c
 - 函数属性：内部
 - 参数说明：无返回值，无带入参数
 - 返回说明：无
 - 功能描述：完成系统所有参数的写操作
 *****************************************************************/
void sys_data_write(void)
{
    clear_wbuf(DATA_MAX);//清空写数据缓存
	  write_buf[0]=car_kg%10;//小车开关指令参数
	  //write_buf[1]=car_instructions%10;//小车控制指令参数
	  write_buf[2]=car_speed_level%10;//小车速度参数
	  eeprom_write_byte(SECTOR1, write_buf, DATA_MAX);//向指定扇区写入
}
//完整资料
//微信公众号：木子单片机


/*----------------------------------模块头文件调用区-------------------------------------------------------*/
#include "Robot_car.h"
#include "main.h"
#include "Comprehensive_application.h"
/*----------------------------------变量定义区-------------------------------------------------------------*/
/*----------------------------------模块驱动程序源码区-----------------------------------------------------*/


sbit IR1=P1^0;//L
sbit IR2=P2^0;//R

/****************************************************************************
 - 函数名称：void hongwai_genzhong(void)
 - 隶属模块：Robot_car.c
 - 函数属性：内部
 - 参数说明：无返回值，无带入参数
 - 返回说明：无
 - 功能描述：根据遥控/按键指令实现小成功能
 ***************************************************************************/
void robot_car(void)
{
  if(car_kg==1) //允许小车运行执行动作
  {

		if (RI)
    {
       RI = 0;                                //清除RI位
		   car_instructions = SBUF;
			 if(car_instructions==5)
			 {
			   flag_ms++; if(flag_ms>3)  flag_ms=1;
			 }
    }



	 //自动避障模式
	 if(flag_ms==1)
	 {
	   Get_Distance();//采集距离
		 if(S<bizang_disdance)//如果小于避障距离则执行：后退一定距离、左转一定距离
		 {
 			  car_back;//后退
        delay_ms(15);
        car_left;//左转
        delay_ms(40);
		 }
		 else //如果大于避障距离则执行：前进
		 {
			  car_go;//前进
	   }
	 }
	 //红外寻迹模式
	 if(flag_ms==2)
	 {

    if(IR1==0&&IR2==0)//如果都为高电平，表示左右传感器都没有检测到黑线，执行：前进
		{
			car_go;//前进
			//car_instructions=11;
		}
		else
		if(IR1==1&&IR2==1)//如果都为低电平，表示左右传感器都检测到了黑线，执行：停止
		{
			car_stop;//停止
			//car_instructions=0;
		}
		else
		if(IR1==1&&IR2==0)//如果左传感器为低电平，右为高电平，表示车头偏右，小车需左转调整姿态
		{
			car_left;//左转
			//car_instructions=1;
		}
		else
		if(IR1==0&&IR2==1)//如果右传感器为低电平，左为高电平，表示车头偏左，小车需右转调整姿态
		{
			car_right;//右转
			car_instructions=10;
		}

	 }
   //蓝牙遥控模式
	 if(flag_ms==3)
	 {


		if(car_instructions==1)//前进
		{
			car_go;//前进
		}
		else
		if(car_instructions==2)//后退
		{
			car_back;//后退
		}
		else
		if(car_instructions==3)//左转
		{
			car_right;//左转
		}
		else
		if(car_instructions==4)//右转
		{
			car_left;//右转
		}
		else
			car_stop;//停止

	 }
  }
  else
  {
   	 car_stop;//停止
  }

}

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

电容:470uF、10uF、22pF；

1838红外一体接收头；

5V输出接口；锂电池接口；

1K排阻；四位共阴数码管；

寻迹传感器_左；寻迹传感器_右；

LM7805稳压芯片；电机；

传感器1；下载接口；

超声波模块；传感器2；

电阻:10K；L293D；

晶振:11.0592M

导线：若干；

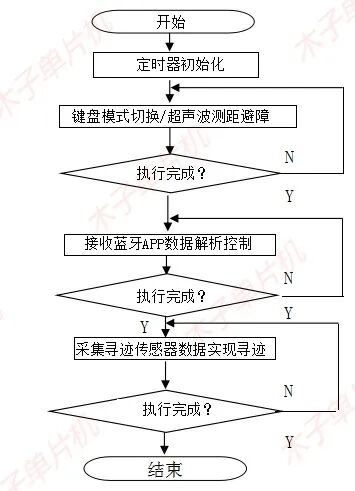

流程图：

设计资料

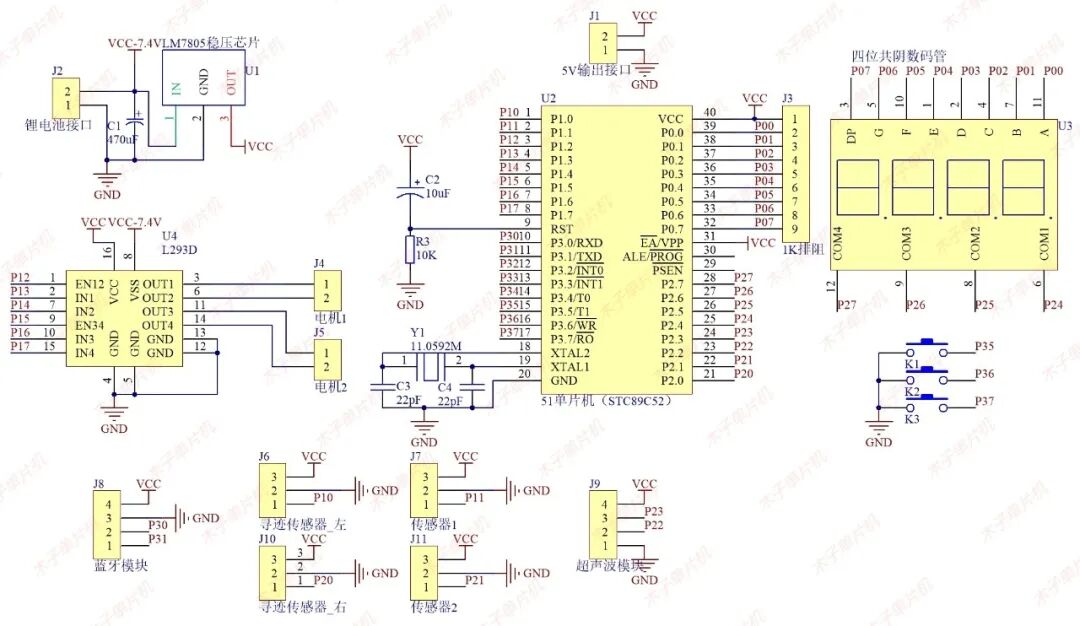

01原理图

    本系统原理图采用Altium Designer19设计，具体如图！

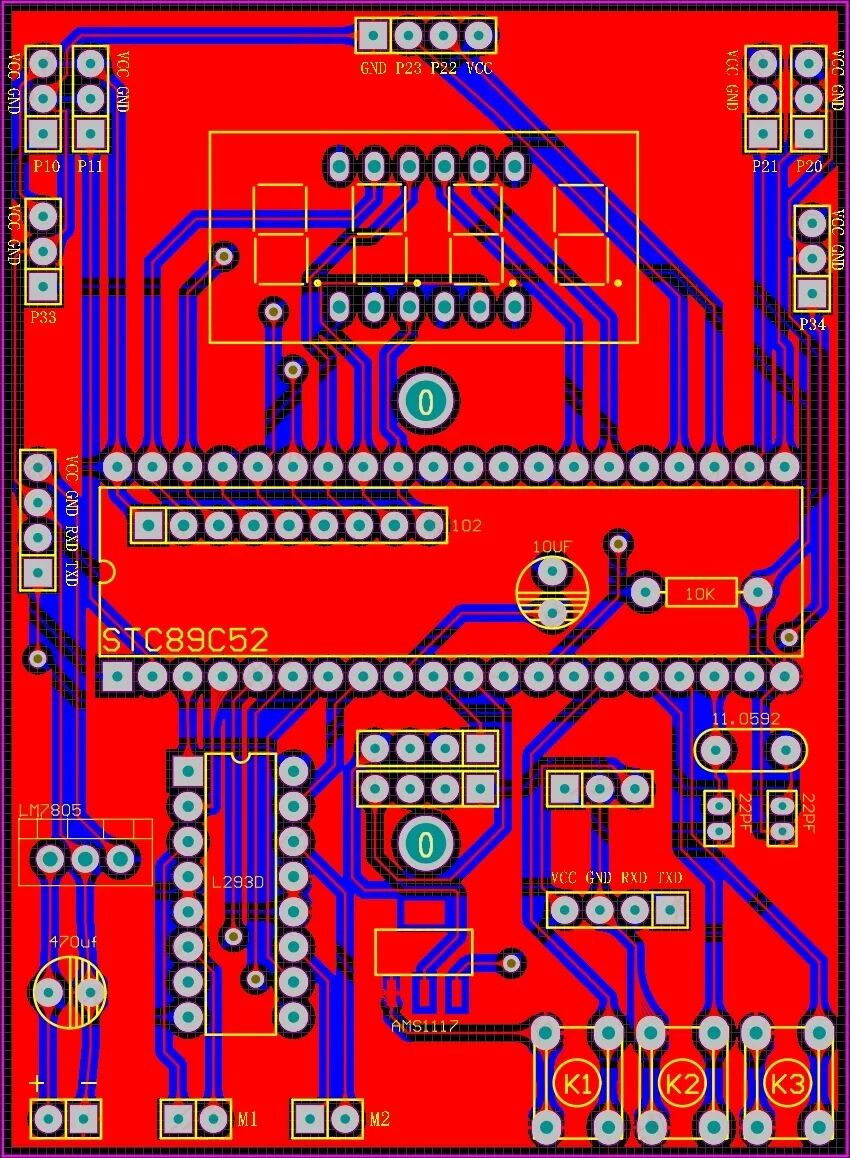

02PCB

    本系统pcb采用Altium Designer19设计，具体如图！

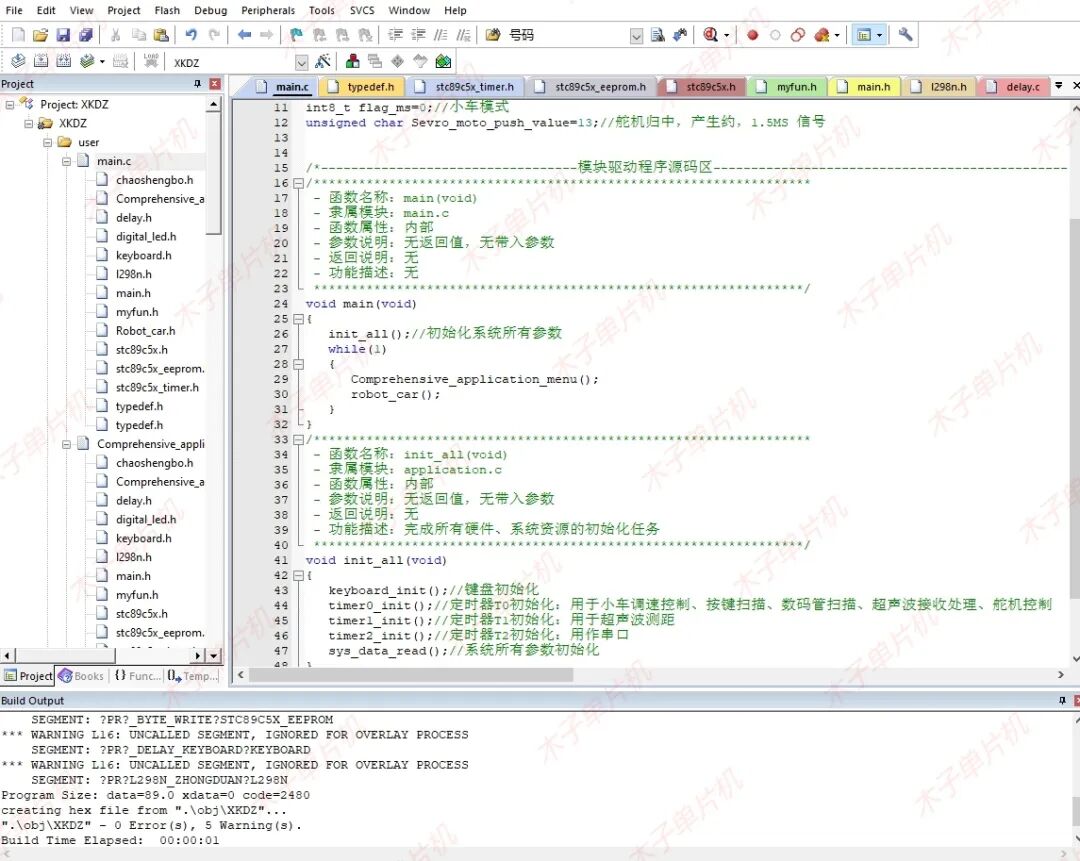

03程序

    本设计使用软件Keil5版本编程设计！具体如图！

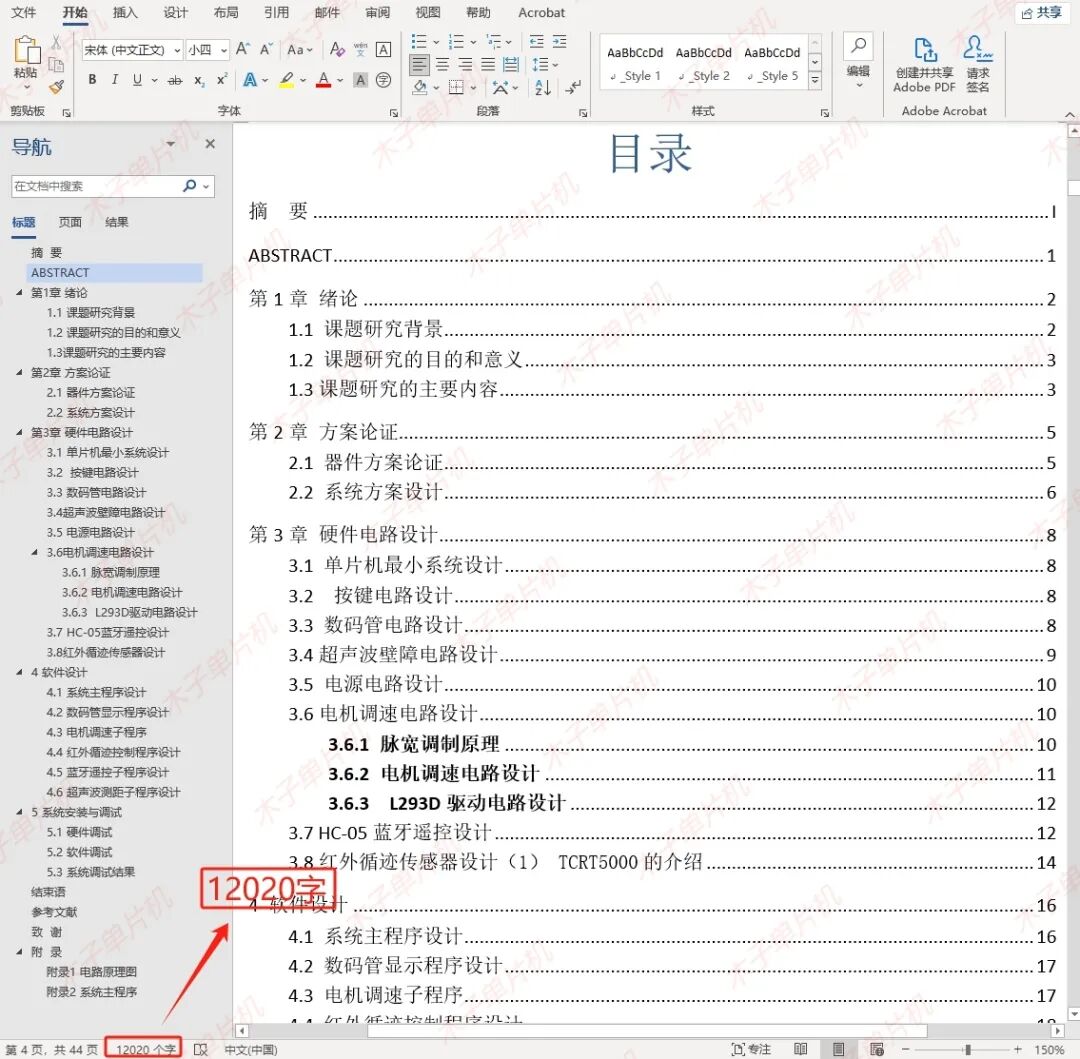

04设计报告

    一万两千字设计报告，具体如下！

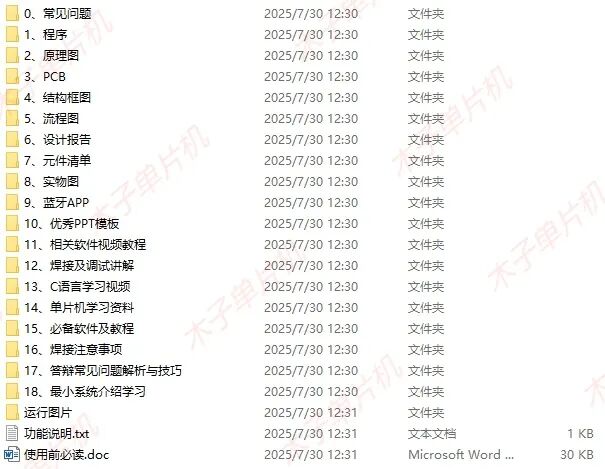

05设计资料

    全部资料包括程序（含注释）、AD原理图、PCB、设计报告、流程图、实物图、元件清单等。具体内容如下，全网最全! ！
