模拟XBOX手柄学了下USB协议，做点笔记，参考的USB资料链接如下，这个是站内讲的很好的大佬，我是按照我的思路再梳理一遍。
如果看到不懂的名词可以在这个文章里面找，我的文章主要是跟协议分析数据来理解。
USB协议详解

USB协议简化来说就三部分Host部分，Device部分，中间的传输部分，Host部分普通的键盘鼠标和我这种模拟Xbox手柄的项目都不用写驱动，所以暂时不用管，先看传输部分，也就是通信协议。基础的电气部分默认大家是了解的，D+D-差分一类。

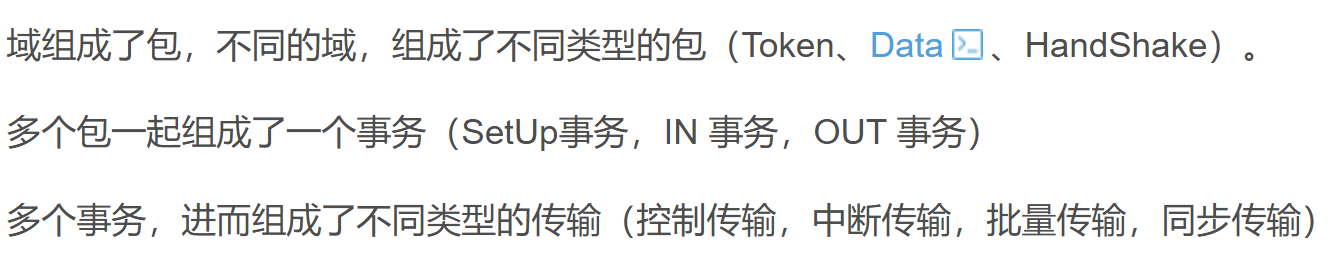

通信协议分为几层，我直接照搬大佬文章描述，这个图先放出来做参考，后面一步步就可以理解了。

从底下到上面，依次是 域→包→事务→传输

虽然就四层，但是直接来看很懵，我的建议是，学一个协议最好的办法就是直接看协议分析仪拉出来的数据，我这里用到两个软件，一个是wireshark，一个是usbpv，wireshark按时间轴来看比较方便，看syslog之类，可以理解为不传输数据，用来detect设备的信号，usbpv是会把USB传输数据的包解析出来，做图形化拼到一起展示。我会把我抓到的协议文件贴出来，感兴趣可以自己下载这两个软件自己看。

1.上电

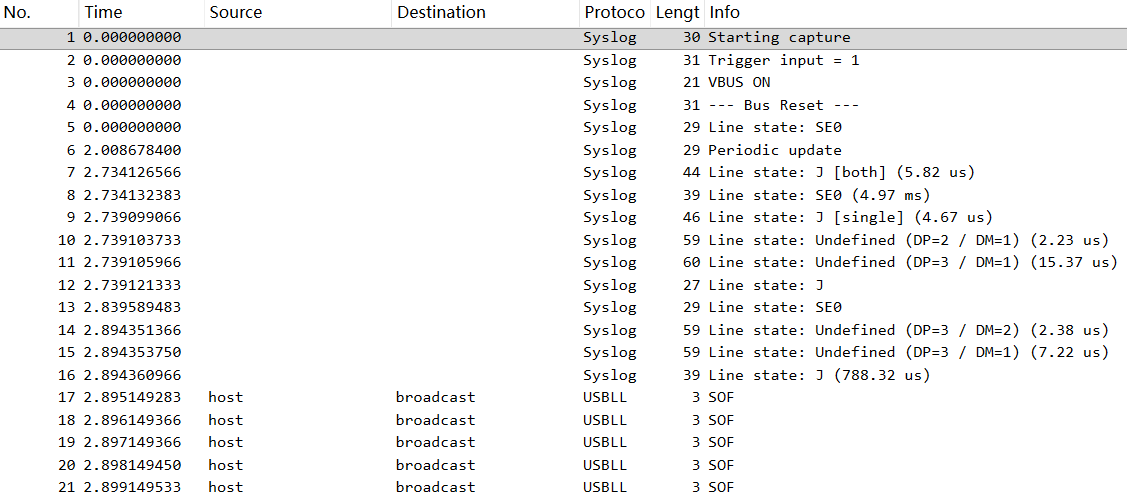

wireshark抓到的xbox手柄协议，直接来看刚开始上电的流程：

刚开始就是开始触发，上电一类的，然后第一个点是SE0，SE0就是复位总线，把D+D-都拉低一段时间，具体时间要求可以参考USB协议，然后看到Link state J，这个是Host用来Detect全速设备是否支持高速的，如果支持的话，高速设备会痴汉回复JK JK JK JK JK JK，很多个JK，全速设备就不会回复，看到几个Undefined，这个不用管，因为我也没查到，协议分析仪解析不出来的初学者都不用管。

下一个就是正式的SOF包，可以看到Protocol从Syslog变为了USBLL，这就是USB协议的正式包了，全称是Start of frame，也就是帧开始，全速设备的一帧是1ms，host每过1ms会敲一下device，类似打点计时器，有很多作用，比如防止设备睡着，最重要的是时间分割，定义一帧的时间就是1ms，一个包必须在一帧之内传完。
SOF会一直发，有数据的时候看不到SOF，是因为协议分析仪把SOF里面的信息解析并显示出来了，就不单独显示SOF包了，协议里面最左边一列的NO是协议分析仪编的帧号，USB传输的帧号可以点开SOF看。

SOF包双击打开如下：

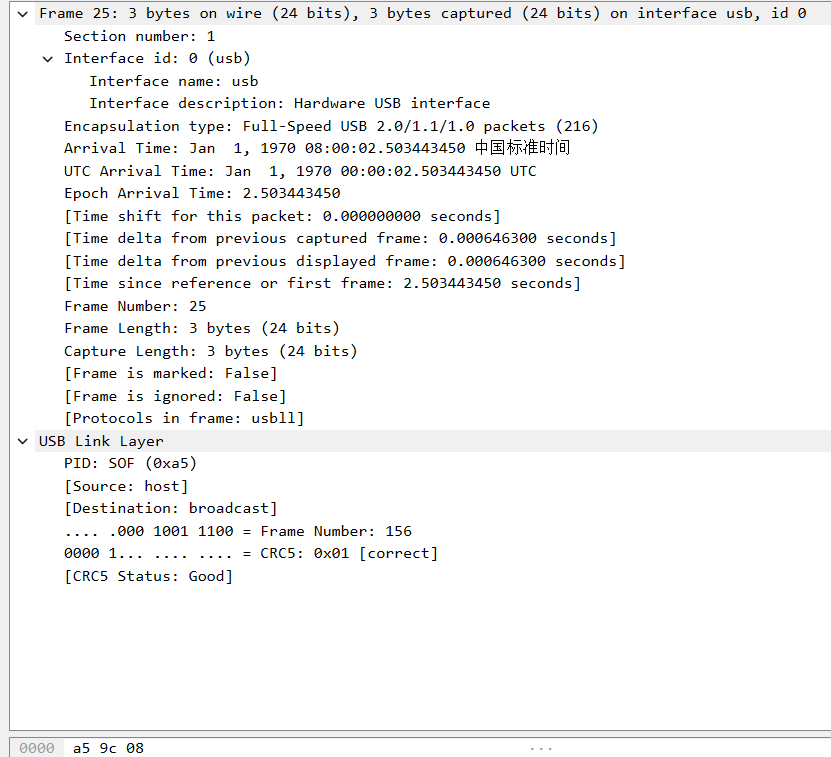

上面的Frame 25，是指第25帧，什么时候发的，长度是多少，协议是什么，这些是USB协议分析仪的日志记录
下面的USB Link Layer是这一帧带了什么信息，我们打开的是SOF包，用这个为例解析一下包和域的概念
它数据分了三部分，原始数据在下面a5 9c 08
协议分析仪给分好了：
PID：Packet ID，这个Packet的编码，指示这个包的类型
Frame number：000 1001 1100，也就是USB传输的帧号
CRC5：5位CRC校验数据，防止数据错误

这三个部分，就是域，三个域，构成一个包。现在域到包的概念就有了。

不知道诸位发现没有，正常校验位应该是在最右边，在包的末尾，最后再发，图里显示却在高5位？
由此可以引出，USB协议是先发低位，再发高位的，把CRC5放在最高的5位，来达成最后发CRC的目标。

另外上电发SE0之后一直发SOF的目的是？
为了等待设备初始化，设备初始化需要一段时间， 初始化成功后再进行通信。

2.获取设备描述符

发一堆SOF等待设备初始化成功后，Host会尝试请求设备描述符（简单来讲就是设备是干嘛的，姓什么叫什么，干什么的，是男是女），如果设备此时准备好了，就会回一个ACK，没准备好的话回NAK，Host就等会儿再试。

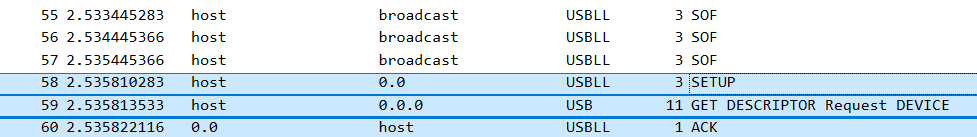

这三行就是三个包，组成一个事务，包不能跨帧传输，但是就是三个包组成，所以能跨帧。包到事务的概念就有了

图里的SETUP，GET DESCRIPTOR Request DEVICE，ACK都是不同的包，好奇的话可以自己点开看，软件有自动解析数据，可以自己对比看元数据和解析出来的意义。
比较重要的一个Tips就是，不同的包结构不同，包的结构由PID决定，PID就是包的物种，是兔子后面就跟个兔子，是马后面就会跟一个马，至于兔子是白的黑的，就是包携带的信息。
包主要需要了解五种就行了，
SETUP,IN,OUT，设置，输入，输出，这是事务层的头，指示事务的类型，
然后是DATA0,DATA1,顾名思义，数据包0，数据包1，为什么要分0和1？→DATA0和1交替出现有利于数据传输稳定（Device收到0，回了ACK，然后下一个应该收DATA1，如果收到的还是DATA0，那就知道指定是有点什么问题了）

这三行的意思是：
1.告诉我接下来发的是SETUP类型的事务，包含设备地址信息（所以说事务也分几种，前面说了，SETUP,IN,OUT指示事务类型，所以事务就这三种）

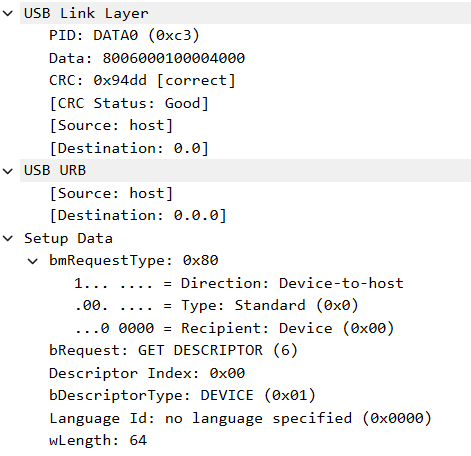

2.协议分析仪解析出来的是GET DESCRIPTOR Request DEVICE，也就是请求控制设备描述符命令，这个实际上是一个DATA0包，显示的是包里面解析出来的内容。点开看USB Link Layer可以看到，Setup Data是解析Data 0里面包含数据的意义，也就是数据命令是什么

3.Device告诉Host，OK，我收到了

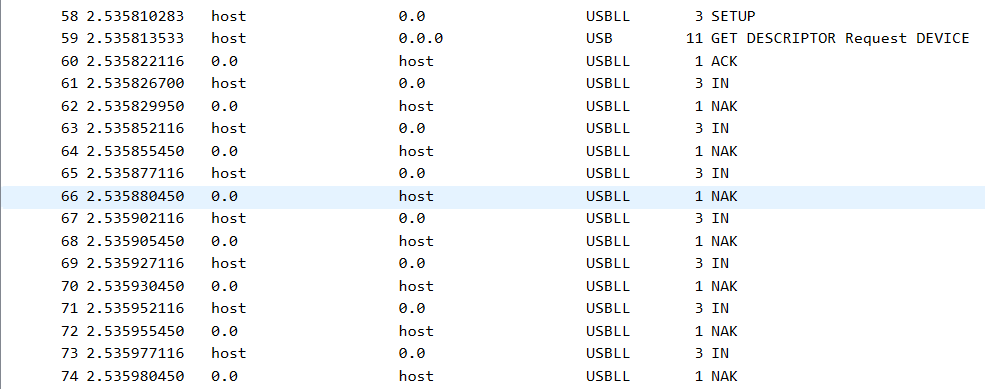

前面SETUP事务的意思是，Host让设备把设备描述符传给它，然后它就开始发IN包出来，希望Device能把数据传给它，但是此时Device没准备好，就会一直回NAK，Host就会一直尝试。

设备准备好了就会回DATA1，DATA1里面包含了Host需要的数据。

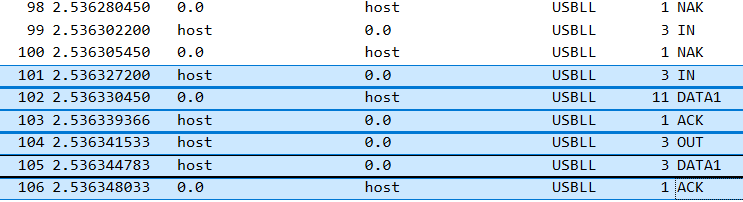

图里六行是两个事务，一个IN，一个OUT，设备接收到自己想要的数据，就会发一个空的OUT事务，来结束传输。

此时就引出了传输的概念，刚刚看到的一个SETUP，这里一个IN，一个OUT事务，三个事务组成了一次传输

这个传输就是一个很简单的，Host跟Device要设备描述符，Device回复设备描述符，然后Host输出OUT传输结束。
（这里面设备描述符只传了8字节，是因为设备只请求了8字节，完整的描述符要传好几次，也就是中间多一个IN包）

不同的事务不同的结构可以组成不同的传输，上面这个是控制传输，xbox手柄里面主要用于查描述符和控制外设状态，一个控制传输可以有一个或者多个事务，比如查描述符可能就是好多事务，控制外设状态只需要一个事务就好。
还有一个要用到的传输是中断传输，是手柄或者鼠标键盘一类上报自身状态用的。

两个用不到的专题，一个是批量传输一个是同步传输，批量传输一般用在U盘打印机传数据，同步传输一般用来传音频。

到这里有个容易混淆的点，IN OUT包和IN OUT事务，IN OUT包就是只传输一个包的具体行为，IN OUT事务，是传输一套数据的行为，IN传输是Host向Device传输，OUT是Host向Device传输。理解这个用usbpv看比较直观：

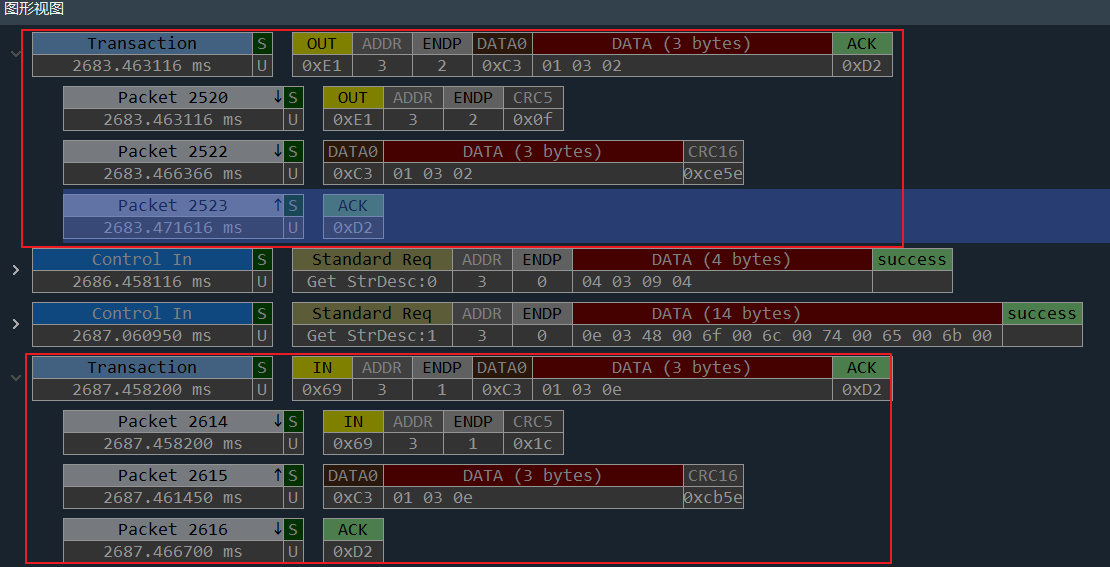

图示里面一个OUT传输由OUT包+DATA0+ACK组成，传输的数据内容就是 01 03 02，解析出来就是，Host跟Device说，01→我要控制你的LED，03→这个包长度是3，02→让LED1常亮
下面一个IN传输也是三段组成，Host查询Device状态，Device回复当前LED状态，01→以下是LED状态，03→这个包长度是3，0e→LED全部闪烁（也就是说初始化还没完成，前面的OUT包没发挥作用，控制指令失败，Host接收到这个之后，后面就会再发一次之前的OUT包控制LED）

中间夹的两个传输是SETUP包，注意看可以看到，SETUP包指向的ADDR是一样的，ENDP是不一样的，由此引出一个概念，SETUP传输到Endpoint 0，IN传输到Endpoint 1，OUT传输到Endpoint 2，每个不同的传输行为对应不同的端点。

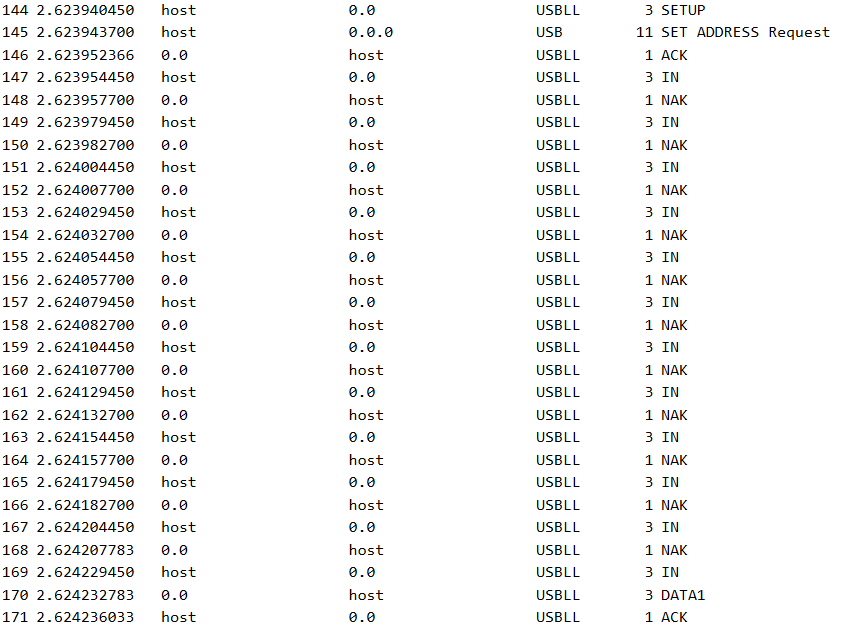

写着写着写偏了，刚刚的截图是SET Address之后的，看到地址是3，初始化的时候获取设备描述符可以看到信息是发到Address 0 ，Endpoint 0，也就是地址0端点0，然后Host会对总线做一个SE0复位，再分配地址，分配地址流程如下。

有上面的基础，后面的流程就过一下，Host会请求配置描述符，里面有Endpoint的描述，Host就知道有几个端点了，后面驱动就会从这些端点里面传入传出数据。

EP0是SETUP传输的端点，开头的SETUP包指示需要获取什么数据，MCU的USB协议栈根据请求回复数据。
EP1是IN传输的端点，IN就是Device向Host发数据，手柄是发LED状态，电机状态，按键状态一类
EP2是OUT传输的端点，OUT就是Host向Device发送控制数据，比如LED状态，电机状态

上面这三个传输是最重要的概念，STM32的USB协议栈就是从这里分为不同的函数处理，有三个函数处理这三种传输，SETUP里面根据不同请求触发不同函数，用的最多的是获取描述符的函数，根据不同指令把描述符拼到一起发出去，IN/OUT传输传进来的参数有数据，和Endpoint地址（如果有多个IN/OUT Endpoint可以区分），根据指令把数据传出或控制外设。

给大家一个我总结的协议概念，通信协议像包菜一样，从里到外一层一层，最外层对应几层模型的最底下一层，通常是为了物理层通信稳定设计，中间一层主要是为了寻址和类型指示，上面一层才是数据。
数据在每一层里面，也是分为头，中间，尾，头指示类型，中间携带数据，尾指示数据传输结果（CRC/ACK/NAK），确保传输稳定。

后面再更新Device方面的概念和HAL库&协议栈之间的关系，学习的小技巧就是，找一个实际的真实的东西，结合协议抽象概念，一步步分析，哪里有问题可以问AI，但是也要结合官方文档分析，因为AI会出错，结合官方文档的过程也可以理解官方文档的结构，一举两得。

抓取的USB协议数据我放在主页资源了，自取。
