小麦克风模块应用非常广泛，除了可以用于智能家居、汽车电子和工业设备外，还可以带来很多有趣的DIY项目。通过这篇文章，你将学会如何将声音信号转换为数字信号，利用STM32进行控制，并能够通过程序判断声音强度来做出响应。

---

1. 小麦克风模块概述

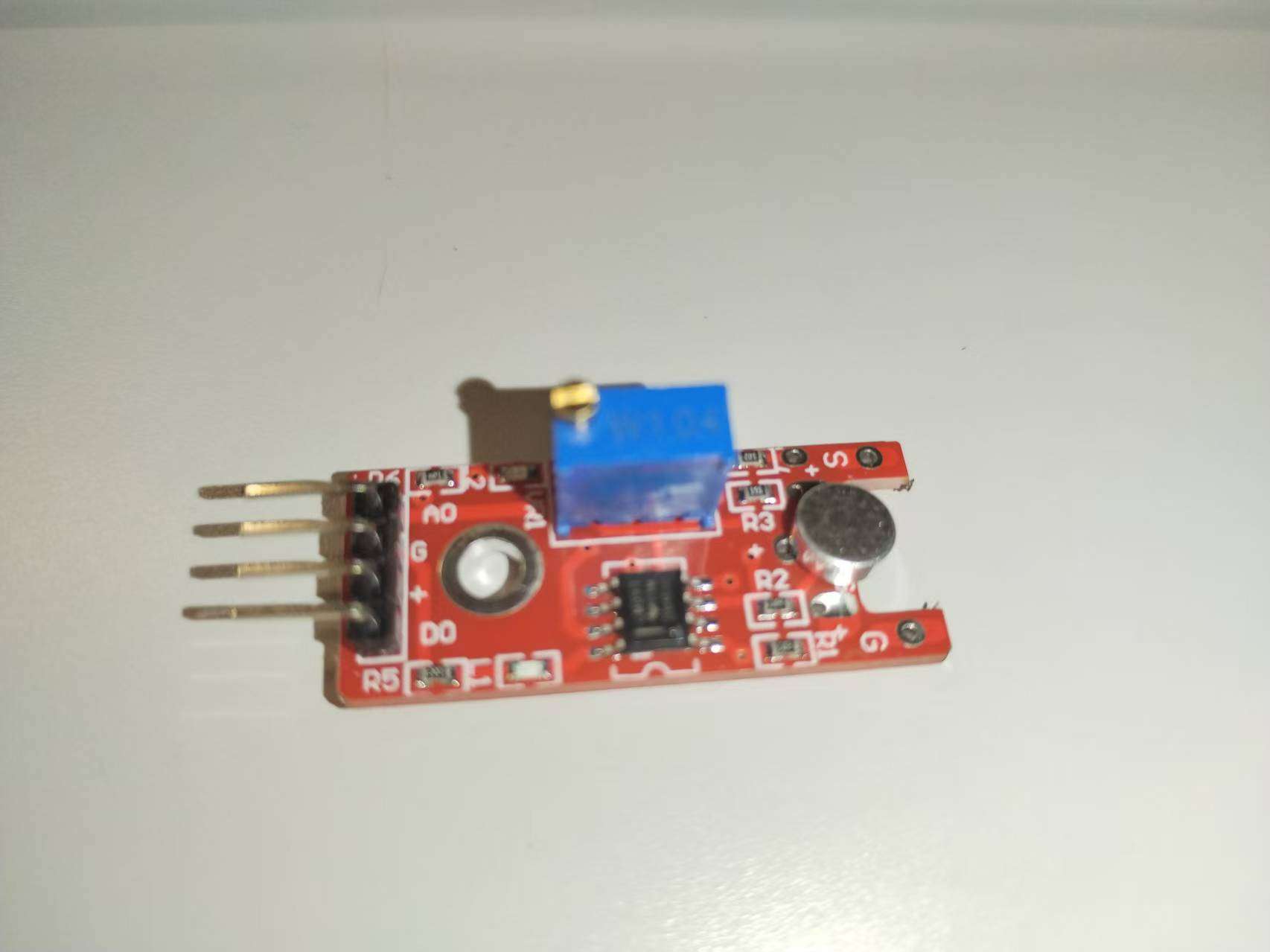

小麦克风模块的工作原理是：通过驻极体麦克风将声音信号转换为微弱的电信号，再通过模块内部的运算放大器进行放大，输出可以供后续电路使用的信号。根据输出的不同信号类型，我们有两种方式来获取声音数据：

模拟输出（AO - Analog Output）

• 工作原理：通过运算放大器将微小电信号线性放大，输出电压值通常在0-VCC之间变化。
• 信息特点：输出的是连续变化的电压信号，能获取声音的幅度、波形等信息。对于STM32来说，12位ADC提供4096个离散值，能细致地分辨声音强弱变化。

数字输出（DO - Digital Output）

• 工作原理：模块内的比较器将模拟信号与电位器设置的阈值电压进行比较，输出高低电平。
• 信息特点：输出为高或低电平，只能判断声音是否超过阈值，适用于简单的声音开关判断（如声控灯开关）。

模块引脚：

• VCC：接正电源（通常是3.3V或5V）
• GND：接地
• AO：模拟信号输出引脚
• DO：数字信号输出引脚

---

2. 小麦克风模块应用场景

1. 消费电子领域：智能手机、耳机、电脑等智能产品。
2. 物联网与智能家居：应用于智能家电、安防监控、智能家居中控等场景。
3. 汽车电子：车载信息娱乐系统、驾驶员状态监控、车内通话等。
4. 工业与医疗应用：工业设备的预测性维护、医疗设备的声音信号监测等。

---

3. 硬件连接

现在，我们来了解一下如何将小麦克风模块与STM32连接。

• AO 模拟信号输出接 STM32的A3引脚
• GND 接地
• VCC 连接3.3V电源
• DO 数字信号输出接 STM32的B14引脚

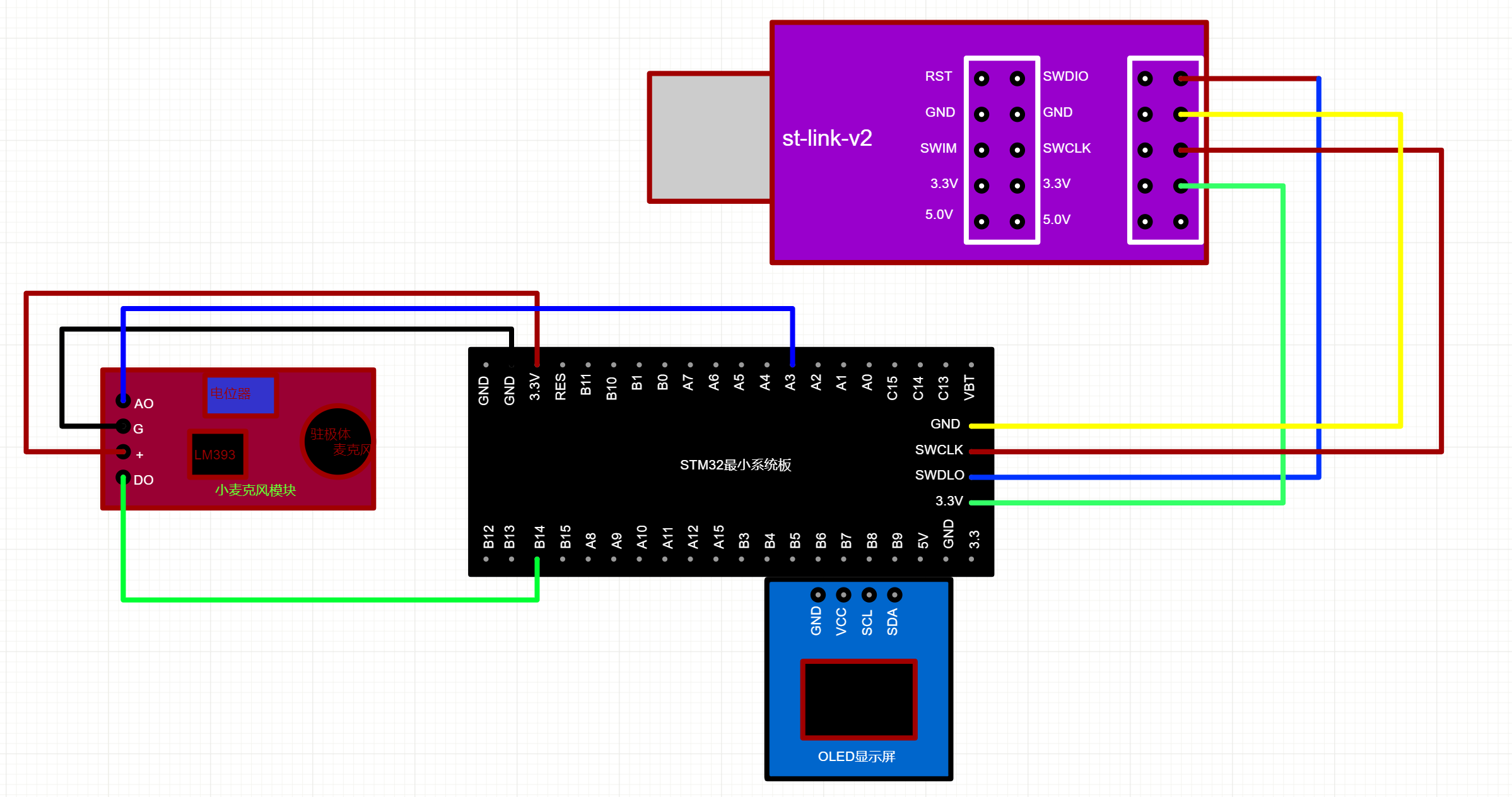

通过这几个引脚的连接，STM32就能读取麦克风模块的信号并进行处理。以下是接线图：

---

4. STM32CubeMX配置

在编写代码之前，我们需要使用STM32CubeMX进行一些配置，以确保系统的硬件设置正确。这包括配置ADC、GPIO输入输出引脚以及系统时钟。下面是详细的步骤和配置图解。

---

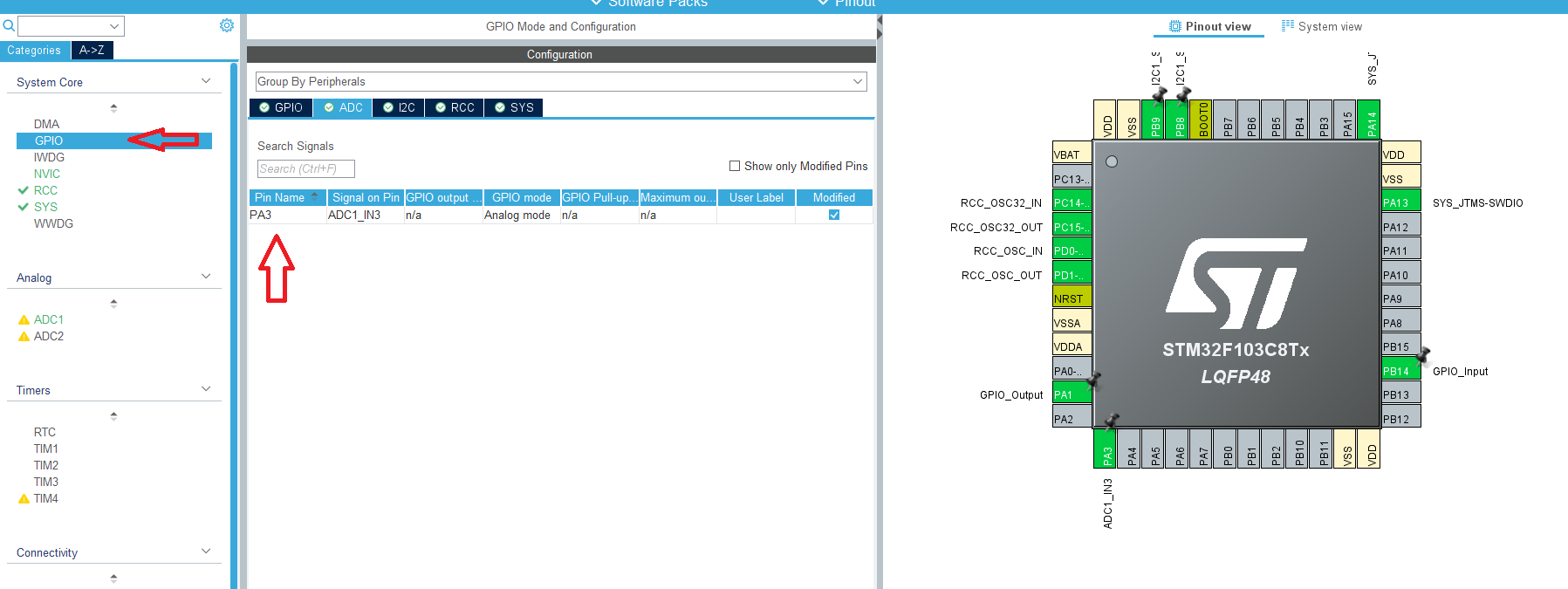

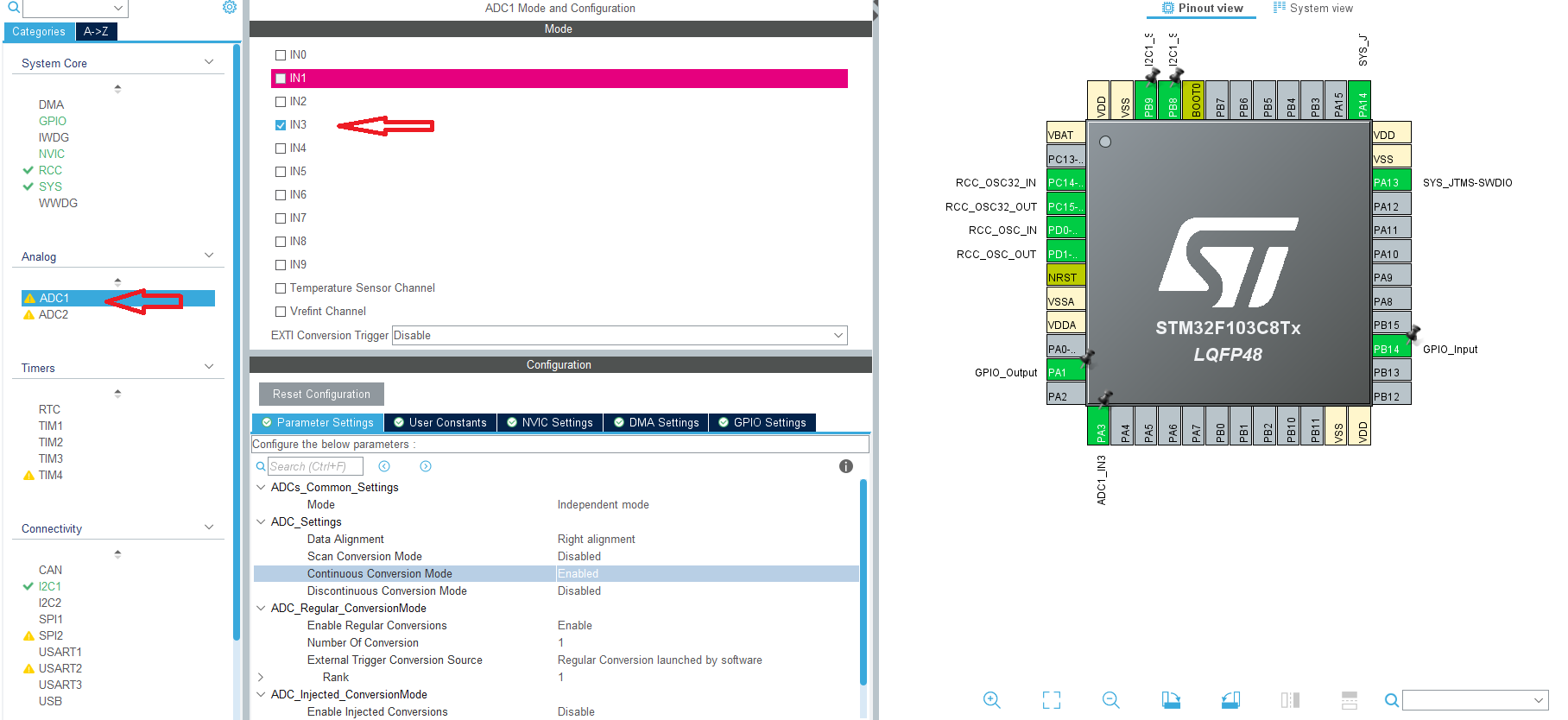

1. ADC配置

我们需要将模拟输入引脚（A3）配置为ADC输入通道，并确保ADC的工作模式和采样精度设置正确。STM32的12位ADC提供4096个离散值，这将帮助我们精确检测声音强度的变化。

配置步骤：

• 选择引脚A3为ADC输入。
• 设置ADC为12位分辨率，确保采样模式和转换模式符合要求。

---

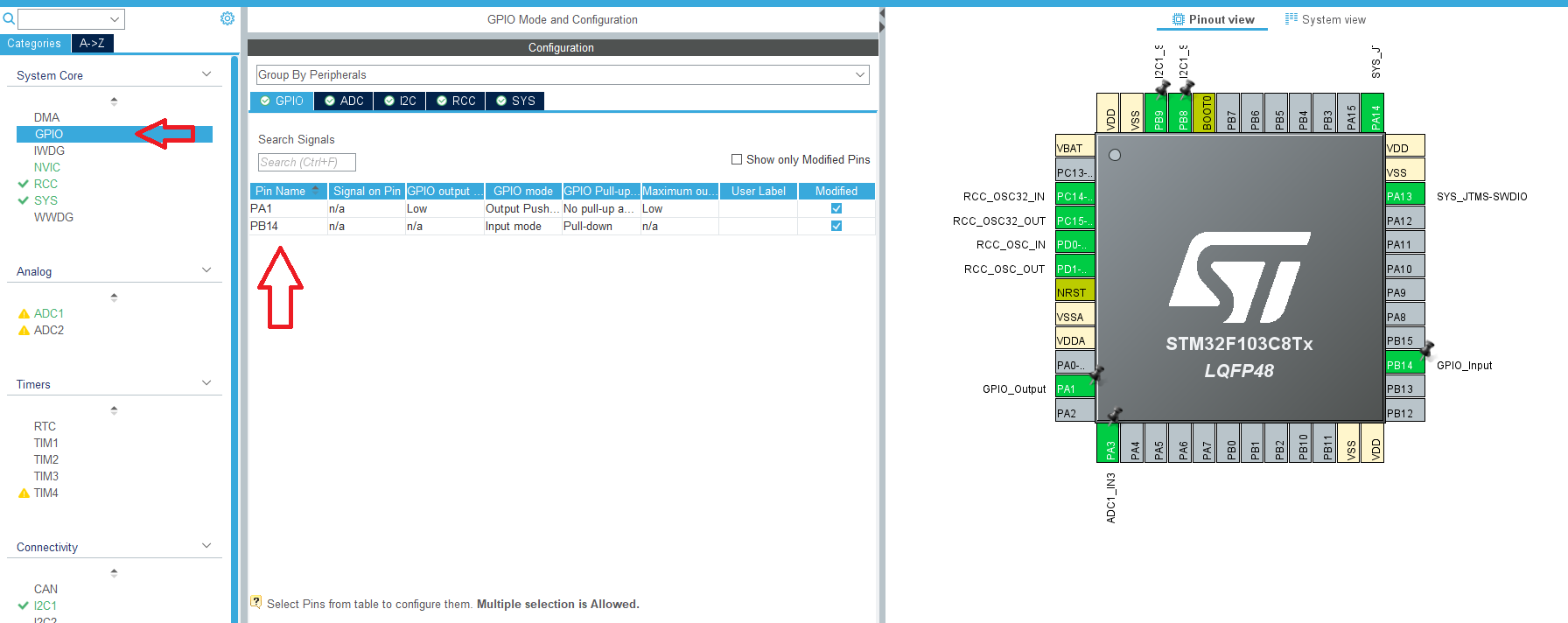

2. GPIO配置

在STM32CubeMX中，我们需要将数字信号输出引脚（B14）配置为GPIO输入。这是为了读取麦克风模块的数字输出（DO）信号，判断声音是否超过设定的阈值。

配置步骤：

• 将引脚B14设置为GPIO输入模式。
• 设置适当的上拉或下拉电阻，确保信号稳定。

---

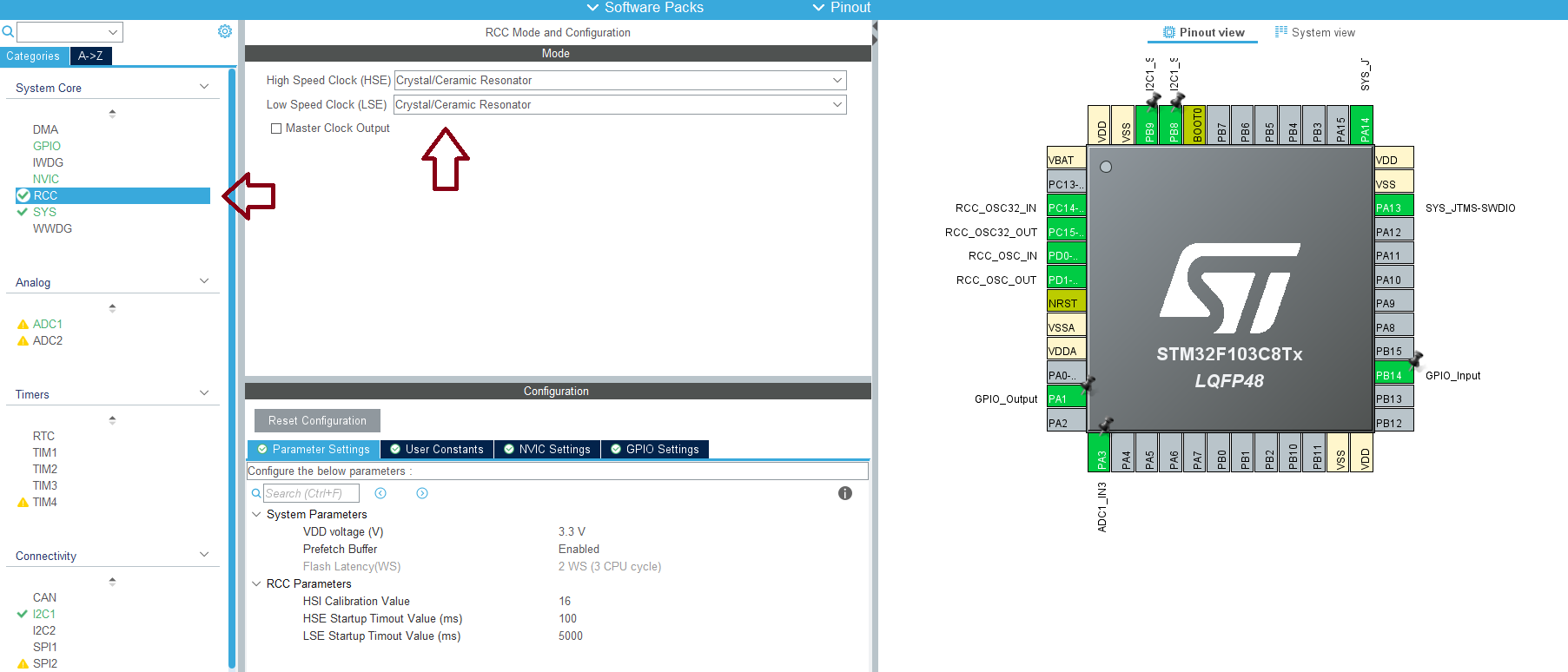

3. 系统时钟配置

确保系统时钟配置正确，这样可以保证ADC的采样频率和GPIO响应的速度。适当的时钟配置对于系统的稳定性和性能至关重要。

配置步骤：

• 配置系统时钟源和频率，确保ADC能够以足够的速度进行采样。
• 配置外设时钟，确保GPIO和ADC的时序协调。

---

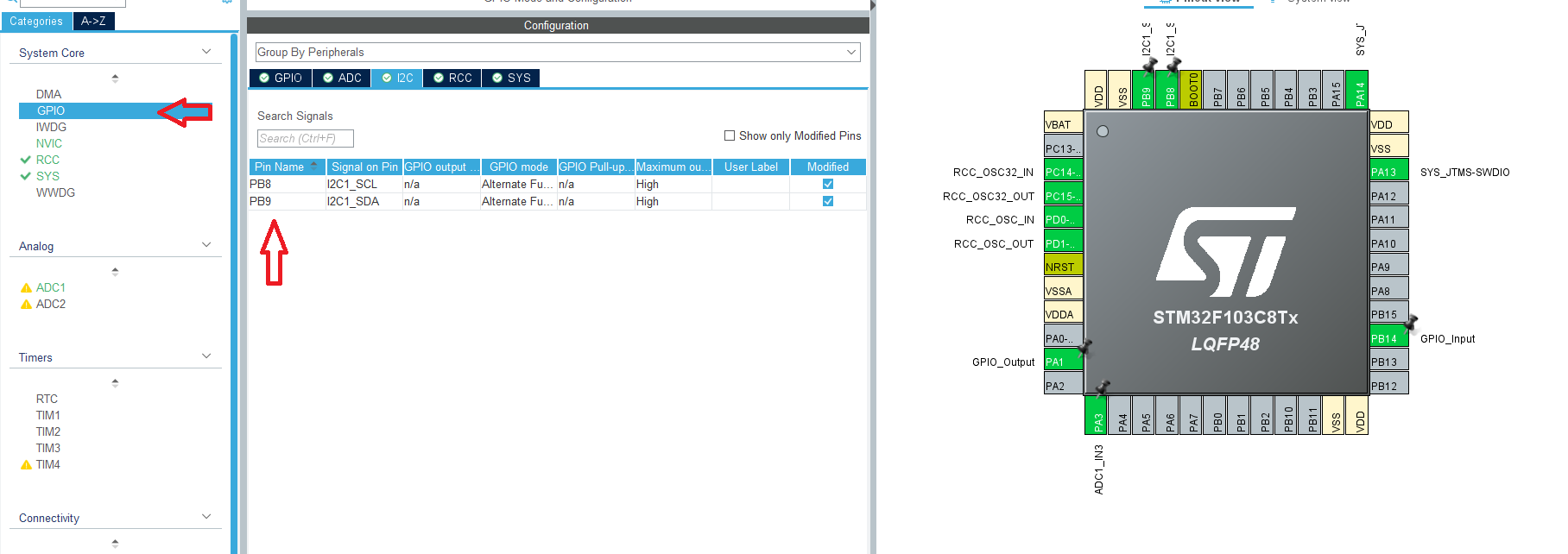

4. 系统配置

在系统配置中，我们需要确保相关的外设被启用，并且系统的工作模式与硬件的需求匹配。

配置步骤：

• 启用ADC和GPIO外设。
• 配置中断和DMA（如果需要），以提升系统响应速度。

---

以上是STM32CubeMX的基础配置步骤，配置完成后，我们就可以开始编写代码，进行实际的信号处理和控制实现了。

5. 源码下载链接

你可以通过以下链接下载源码文件：

通过网盘分享的文件：高感度声音模块代码Small sound.zip

链接: https://pan.baidu.com/s/1JkU3wgpbCfiDz4FThruuww?pwd=jkcf 提取码: jkcf

---

---

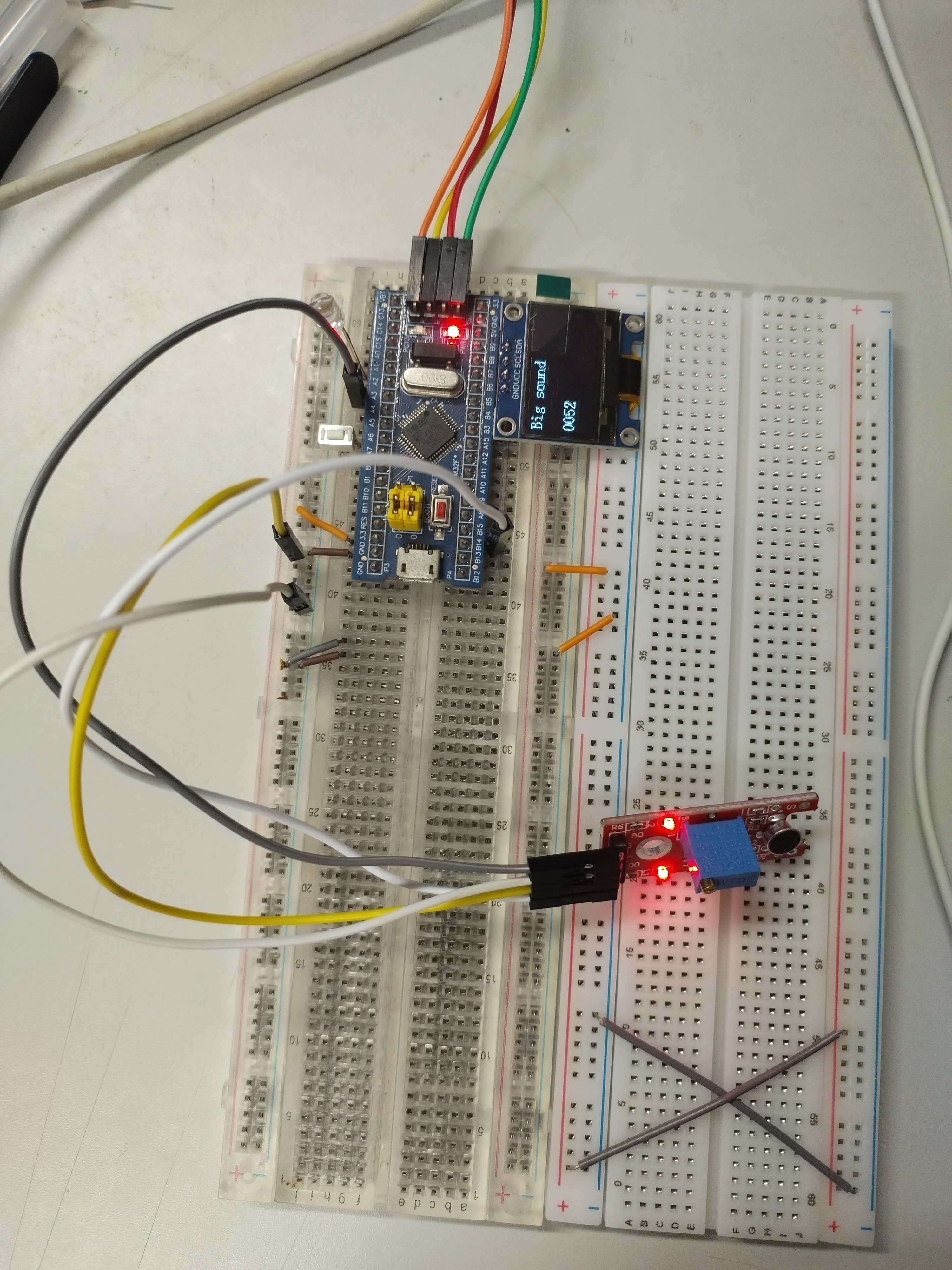

6. 运行效果

通过上面的代码和硬件配置，你就可以实现一个声控灯。具体来说，当环境声音达到一定阈值时，LED灯会亮起；当声音强度低于阈值时，LED灯熄灭。

如果你使用的是数字输出引脚（DO），可以直接根据高低电平来判断声音是否超过设定阈值，而不需要对模拟信号进行复杂的处理。

---
