51 单片机必懂：12T/1T 到底是什么？从概念到实战全解析

前言

用 ISP 编程时被 “定时器时钟 12T/1T” 选项搞懵？写延时函数时发现实际时间和预期差 12 倍？其实这都是 51 单片机中 “时钟周期” 和 “机器周期” 在搞鬼。今天用一篇笔记讲透 12T/1T 的本质，从此定时器配置、波特率计算不再踩坑。

特别注意：12T与1T的概念是51单片机特有的设计，现代32位MCU不再直接使用12T/1T 的术语。

一、12T与1T的问题明晰

概念

本质： CPU 执行 1 条最基础指令，需要消耗多少个时钟周期

对比：以常见的51单片机（早期12T，改进版1T）为例，假设晶振频率都是 12MHz（1 个时钟周期 = 1/12000000 秒≈0.0833 微秒）

类型	1 个机器周期 =？时钟周期	12MHz 晶振下机器周期	执行基础指令速度	延时代码的 “坑”
12T	12 个	≈1 微秒	1 微秒 / 步	同代码放 1T 芯片，延时变 1/12
1T	1 个	≈0.0833 微秒	0.0833 微秒 / 步	同代码放 12T 芯片，延时变 12 倍

12T：CPU 要 “等 12 个晶振脉冲”，才能完成 1 条最基础指令的执行；

1T：CPU 只 “等 1 个晶振脉冲”，就能完成 1 条最基础指令的执行 —— 效率直接提升 12 倍。

应用

记住 2 个实际影响

1. 速度差异：同样晶振下，1T 芯片比 12T 快 12 倍。比如做 “延时功能” 时，12T 芯片写的延时代码，直接放到 1T 芯片上，实际延时会变成原来的 1/12（需要重新调整代码）；
2. 芯片型号关联：早期经典 51 单片机（比如 AT89C51）都是 12T，后来的增强型 51（比如 STC89C52RC+）或 ARM 内核芯片（比如 STM32）大多是 1T（或更高效率的架构）。通过芯片数据手册可了解，确定好机器周期就可以直接编程了。

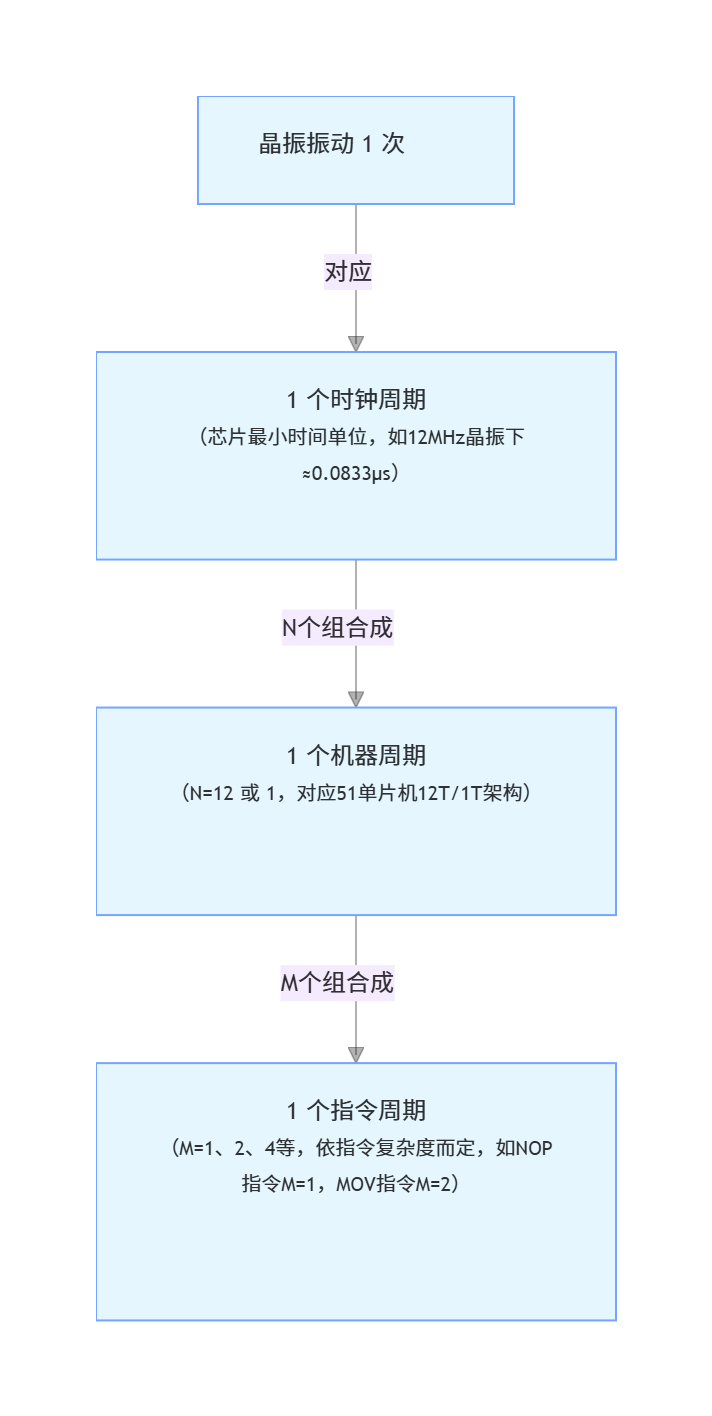

二、底层逻辑：时钟周期→机器周期→指令周期

基础概念

时钟周期是嵌入式芯片最基础的时间单位，是所有硬件动作（如CPU运算、外设读写等）的同步基准，其时长由时钟源（外部晶振或内部RC振荡器）的频率决定，晶振每振动一次就是一个时钟周期。

机器周期则是CPU完成一条最基础指令完整操作（如取指令、运算、写数据等）所需的时钟周期总数，其包含的时钟周期数由CPU架构设计决定，这也是51单片机“12T/1T”概念的来源——12T即1个机器周期等于12个时钟周期，1T则为1个时钟周期（如12MHz晶振下，传统51的1个机器周期约1μs，增强型51约0.0833μs）。

机器周期主要存在于CISC架构芯片（如51单片机）中，因这类架构指令复杂需统一时序；而现代32位MCU（如STM32，基于RISC架构）采用“单周期指令”，不再有“机器周期”概念。

此外，机器周期与指令周期不同：机器周期是CPU完成一个基础操作步骤的时间，指令周期是完成一整条完整指令的时间，后者通常包含1个或多个机器周期（如传统51的NOP指令为1个机器周期，MOV A,#data指令为2个机器周期）。

时钟周期与机器周期的应用

为什么要懂这两个周期？

1、精确延时的计算

嵌入式开发中常需要 “精确延时”（如按键消抖延时 20ms、串口波特率配置），而延时的本质是 “消耗指定数量的时钟周期 / 机器周期”。

2、芯片性能的判断

相同时钟频率下，机器周期包含的时钟周期数越少，CPU 执行指令越快

3、芯片选型参考

• 若需求是 “低速、低成本、简单控制”（如 LED 闪烁、继电器控制）：选 12T 51 单片机即可，对周期要求低；
• 若需求是 “中速、高精度控制”（如电机调速、数据采集）：选 1T 51 或 STM32，需利用短周期提升效率；
• 若需求是 “高速、复杂运算”（如图像处理、实时控制）：必须选 STM32 等 RISC 架构芯片，依赖单周期指令和高时钟频率。

理解这两个周期，就掌握了嵌入式芯片 “时间控制” 的底层逻辑，后续看芯片手册、写延时代码、选芯片都会更清晰。

三、实战避坑：12T/1T 影响哪些开发场景？

1. 延时函数计算

   举例：用 12T 51（12MHz）写 10ms 延时，需消耗 10000 个机器周期（10ms/1μs=10000）；若换 1T 芯片，同样代码只会延时 10/12≈0.83ms，需将计数调整为 120000（10ms/0.0833μs≈120000）。

   // 12T 51（12MHz）的10ms延时函数
   void Delay10ms() {
       unsigned int i, j;
       for(i=20;i>0;i--)
           for(j=248;j>0;j--); // 循环次数对应10000机器周期
   }
   // 1T 51（12MHz）需将j调整为248*12≈2976


2. 波特率配置

   串口波特率与时钟频率、12T/1T 直接相关（公式：波特率 = 晶振频率 /(12N) 或 波特率 = 晶振频率 /(1N)，N 为分频系数）。例如 11.0592MHz 晶振在 12T 下，用 TH1=0xFD 可得到 9600 波特率，换 1T 芯片需重新计算分频值。

3. 芯片选型

   • 简单场景（LED 闪烁、继电器）：12T 足够（如 AT89C51）；
   • 高速场景（电机调速、高频采样）：选 1T 增强型 51（如 STC89C52RC+）或 STM32。

四、扩展：为什么 STM32 没有 12T/1T？

12T 与 1T 是 51 单片机为了兼容历史设计和简化实现而引入的特定术语，其本质是通过固定机器周期来平衡性能与成本。51 是 CISC 架构（指令复杂、步骤多），需用 “机器周期” 统一时序；而 STM32 所采用的 ARM Cortex-M 内核基于更先进的 RISC 架构，通过动态流水线、单周期指令和高主频实现了更高的效率，且不再依赖 “机器周期” 这一概念。因此，12T/1T 的设计思想在现代 MCU 中已被淘汰，STM32 等芯片的性能提升来自架构革新而非简单的周期压缩。

总结

12T/1T 是 51 单片机 “执行效率的档位”，记住 “1T 比 12T 快 12 倍”，开发时先确认芯片类型，再算延时、配波特率 —— 踩坑少一半！
