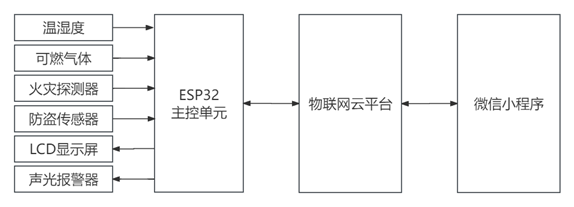

一、系统总体方案

系统架构分为三个部分：

1. 终端监测设备：以 ESP32 为核心，搭载 AHT10 温湿度传感器、MQ-2 和 MQ-9 可燃气体传感器、MC-38 门磁传感器、ST7789 彩色液晶屏以及声光报警器，实现本地采集与预警。

2. 服务器平台：基于 Flask + MySQL 搭建后端，负责数据接收、异常判断、报警处理与数据库存储，并提供 RESTful API 服务。

3. 前端可视化平台：采用 Vue.js 开发网页端 + 微信小程序，支持实时数据查看、历史数据分析、报警记录查询和阈值设置。

二、硬件设计

• 主控模块：ESP32-WROOM-32，集成 Wi-Fi 与 BLE，支持多种传感器接口，低功耗且性能强大。

• 传感器模块：

  • AHT10：高精度温湿度采集（±0.3℃ / ±2%RH）；

  • MQ-2 / MQ-9：检测烟雾、甲烷、丙烷和一氧化碳等气体；

  • MC-38：检测门窗开闭，实现防盗报警。

• 显示模块：ST7789 TFT 彩屏，实时显示温湿度、气体浓度、门禁状态。

• 声光报警模块：蜂鸣器 + 高亮 LED，支持多种报警模式（如火灾、入侵、气体泄漏）。

• 电源模块：LM2596 降压稳压，保障 3.3V 供电稳定性。

三、软件设计

1. 嵌入式端（ESP32）

• 定时采集温湿度、气体浓度、门磁状态；

• 数据打包成 JSON 格式，通过 MQTT 协议上传至服务器；

• 接收后端指令，触发声光报警并更新显示屏内容。

2. 后端服务器

• Flask 框架实现数据接收与处理；

• MySQL 数据库存储实时与历史数据；

• 内置规则判断与报警逻辑，生成报警记录；

• 提供 RESTful API，供前端调用。

3. 前端平台

• 网页端（Vue.js）：

  • 实时监测界面：卡片化展示温湿度、气体浓度、门磁状态；

  • 历史数据：按时间段查询与趋势分析；

  • 报警记录：查询与管理历史报警事件。

• 微信小程序：

  • 实时监测与报警推送；

  • 阈值自定义设置；

  • 历史数据列表查询，便于远程管理。

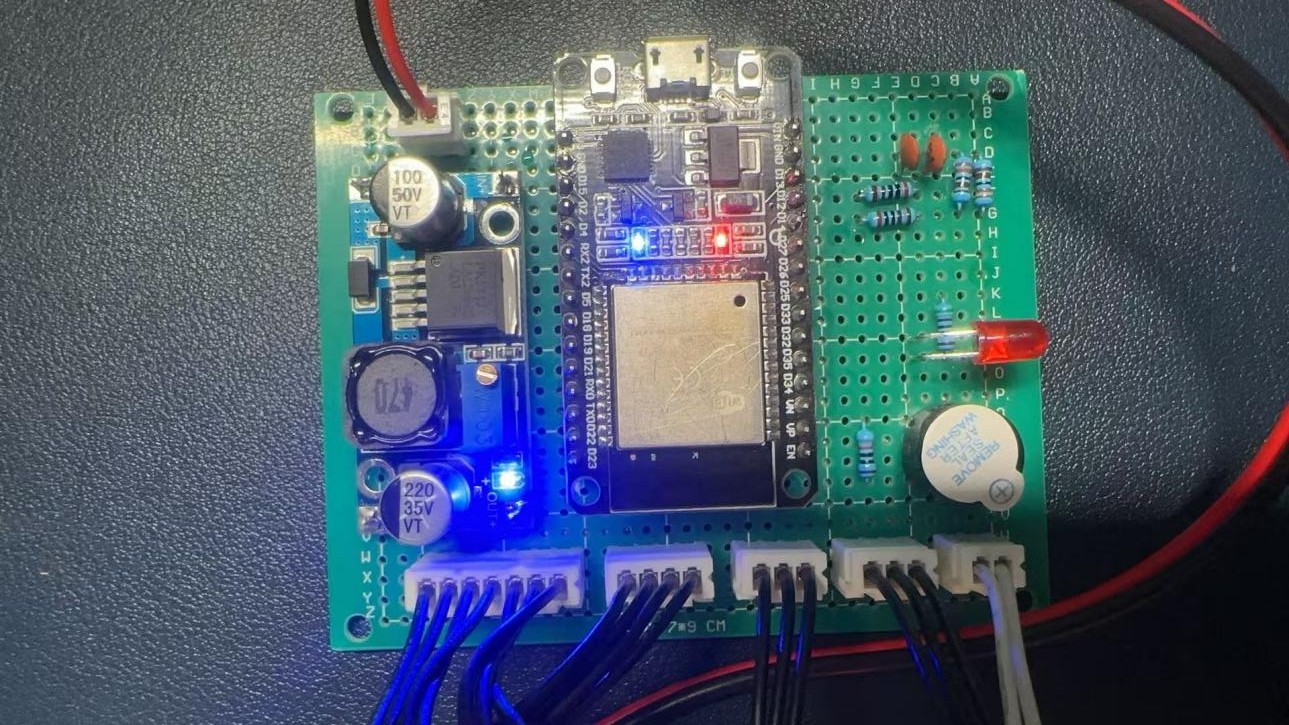

四、实物展示

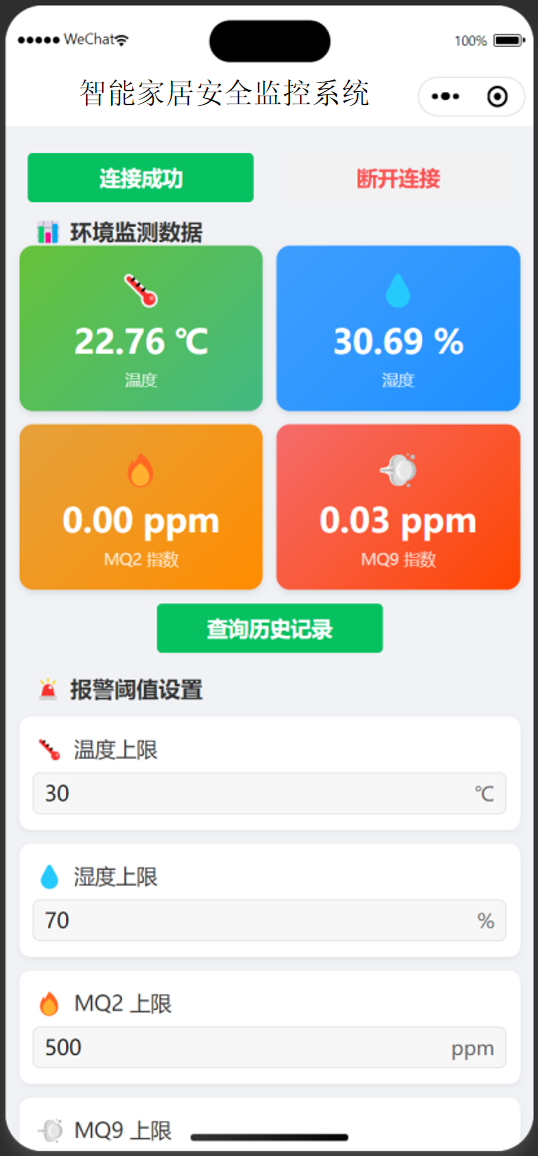

五、微信小程序展示

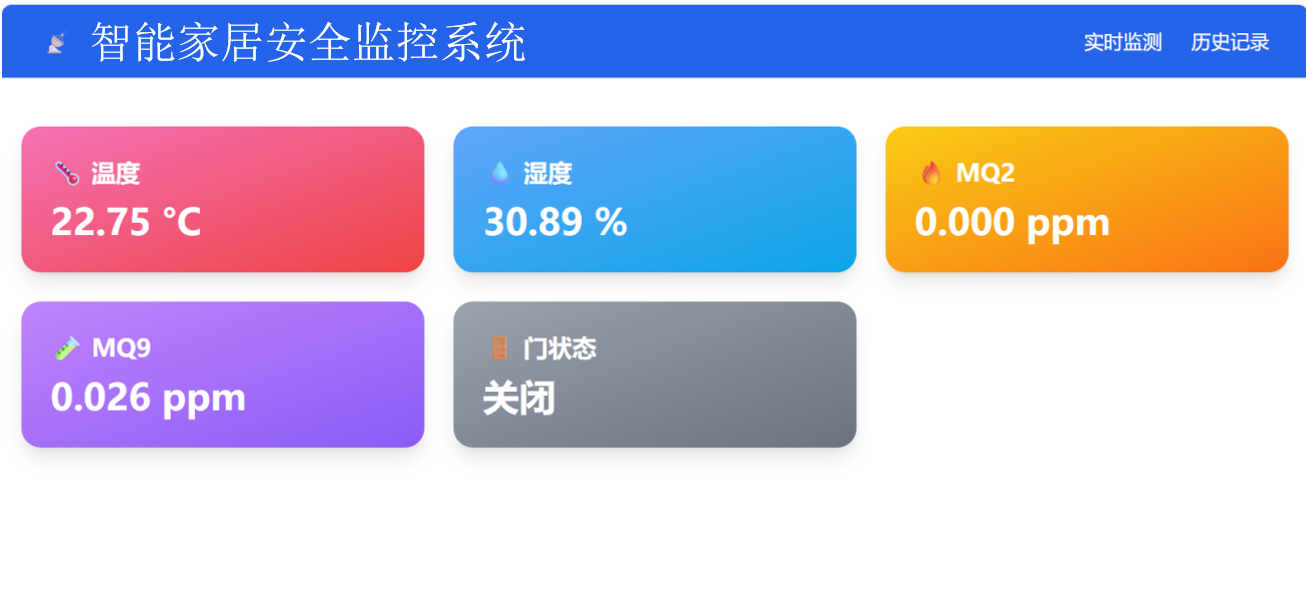

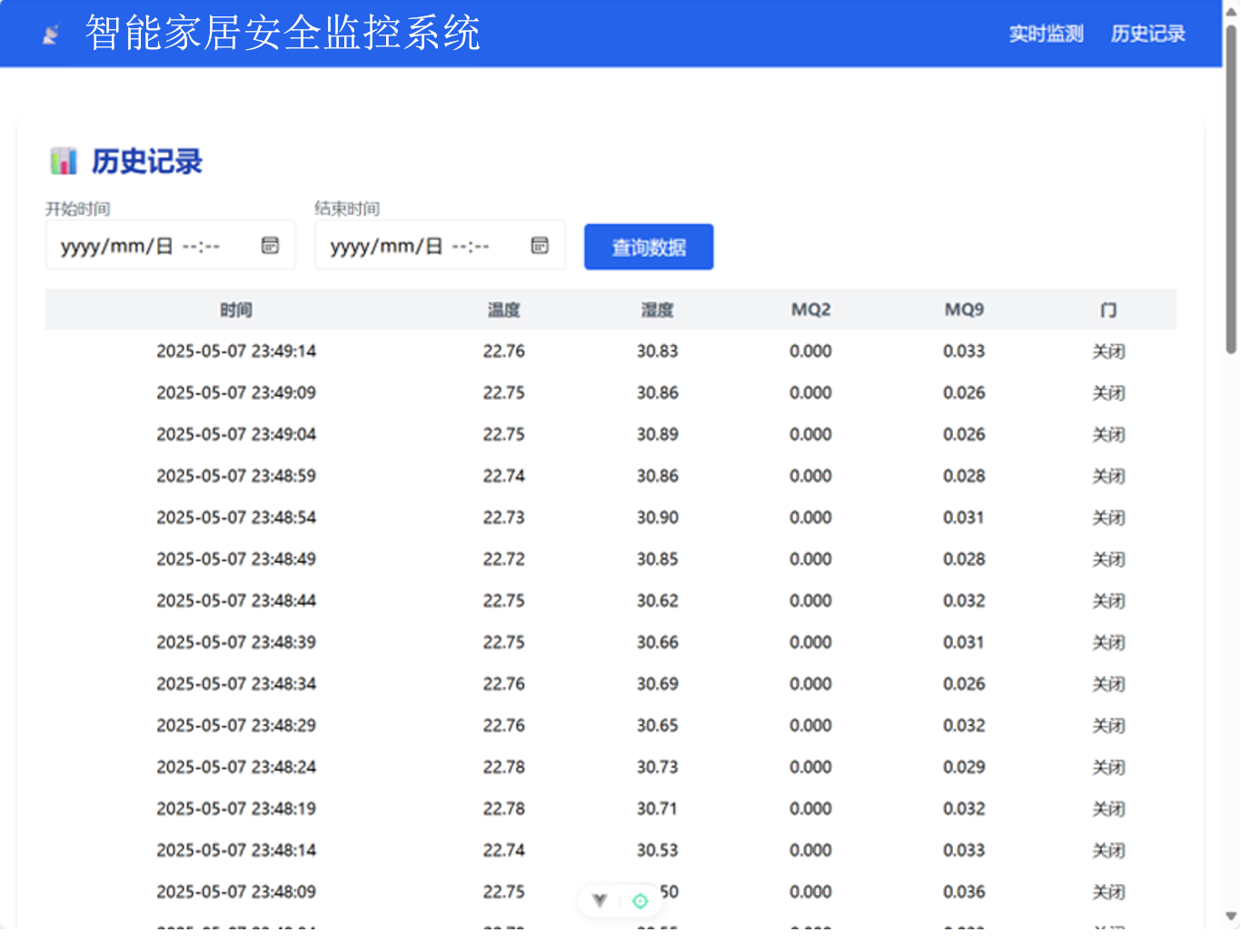

六、网页展示
