第一章 设计背景与功能需求

随着物联网技术的发展，智能家居逐渐成为提升生活品质的重要方式。传统家居环境中，设备控制分散、能源管理粗放、环境适应性差等问题突出，难以满足个性化与节能需求。STM32单片机凭借高性能、多外设、低功耗的特性，适合作为智能家居系统的控制核心，实现设备联动、环境自适应调节与远程管理，构建便捷、节能、舒适的居住环境。

本系统核心功能需求明确：一是实现多设备集中控制，包括灯光（亮度/色温调节）、窗帘（开合度控制）、空调（温度/模式调节）、插座（通断管理）；二是环境自适应调节，通过温湿度、光照、人体存在传感器数据，自动调整设备运行状态（如光线暗时开灯、湿度高时启动除湿）；三是支持多交互方式，包括触摸屏本地操作、语音控制、手机APP远程管理；四是具备能源监测与节能模式，统计各设备耗电量，夜间自动切换低功耗状态，能耗较传统家居降低20%以上。

第二章 系统硬件设计与选型

系统硬件以STM32F407ZGT6为控制核心，构建“环境感知-核心控制-设备驱动-通信交互”的分布式架构，核心模块如下：

环境感知模块：

• 温湿度检测：采用SHT30数字传感器（I²C接口），测量范围0-100%RH、-40℃-125℃，精度±2%RH/±0.3℃，安装于客厅、卧室等关键区域；
• 光照检测：BH1750光照传感器（I²C接口），检测范围0-65535lux，用于自动调节灯光亮度；
• 人体存在检测：基于毫米波雷达传感器（RCWL-0516），检测5米内人体活动，区分静态存在与动态移动，避免红外传感器误判；
• 空气质量检测：SGP30气体传感器（I²C接口），监测TVOC与CO₂浓度，联动新风系统。

设备控制模块：

• 灯光控制：通过PWM信号驱动LED调光模块（0-100%亮度调节），RGB灯条支持1600万色切换，继电器控制传统灯具通断；
• 窗帘控制：直流减速电机（带编码器）通过L298N驱动模块控制，实现0-100%开合度精准调节，限位开关防止过卷；
• 空调/家电控制：红外发射模块（NEC协议）模拟遥控器信号，继电器模块控制空调电源，支持预设温度与模式；
• 能源监测：单相电能计量芯片（HLW8012）采集各回路电压、电流、功率，计算累计耗电量。

通信与交互模块：

• 本地通信：采用ZigBee模块（CC2530）构建无线传感网络，连接各子设备（传感器节点、执行器），通信距离≥50米；
• 远程通信：ESP8266 WiFi模块（UART接口）接入家庭路由器，通过MQTT协议连接阿里云平台，实现远程数据交互；
• 交互终端：7英寸TFT触摸屏（电容式，800×480分辨率，SPI接口）显示系统状态与控制界面，语音模块（LD3320）支持100+条指令识别；
• 紧急按钮：安装于床头、卫生间的一键求助按钮，触发时推送报警信息至家人手机。

电源模块：

• 主电源：220VAC转12VDC（5A）供电，经DC-DC模块转换为3.3V、5V、9V，分别为单片机、传感器、电机供电；
• 备用电源：12V锂电池组（容量5000mAh），断电时自动切换，保障核心模块（通信、报警）工作≥8小时。

第三章 软件设计与实现

软件基于FreeRTOS实时操作系统，采用模块化与任务化设计，在Keil MDK5环境开发，核心模块包括：

数据采集与处理任务：

• 周期采集：温湿度、光照、空气质量数据每10秒更新一次，电能数据每1分钟记录一次，通过卡尔曼滤波消除噪声；
• 事件触发：人体存在传感器检测到活动时，立即唤醒对应区域设备（如卧室有人时开启夜灯），无人状态持续5分钟后关闭非必要设备。

设备联动控制任务：

• 场景模式：预设“回家”“离家”“睡眠”“影院”等模式，一键触发组合动作（如“睡眠模式”：关闭主灯、拉窗帘、空调调至26℃）；
• 自适应调节：当光照≤50lux且有人时，自动开启灯光并调节至合适亮度；湿度≥70%时启动除湿机；TVOC超标时联动新风系统；
• 能源管理：统计各设备耗电量，超过日限额时推送提醒，夜间（23:00-6:00）自动降低非必要设备功率（如灯光亮度调至30%）。

通信协议栈：

• ZigBee网络：采用Z-Stack协议，协调器（STM32主机）与终端节点（传感器/执行器）建立星型网络，支持自动组网与节点掉线检测；
• 云平台交互：通过MQTT协议与阿里云IoT平台通信，上报设备状态与环境数据，接收APP下发的控制指令，指令响应时间≤1秒；
• 数据加密：采用AES-128加密算法保护通信数据，设备接入需验证唯一设备ID与密钥，防止非法入侵。

人机交互界面：

• 触摸屏界面：主界面显示环境参数与设备状态，二级界面分类控制各设备，支持滑动调节（如灯光亮度滑块）与定时设置；
• 语音控制：LD3320模块识别语音指令（如“打开客厅灯”“设置空调25度”），识别率≥95%，响应时间≤0.5秒；
• 手机APP：支持远程控制、定时任务设置、能耗统计图表显示、异常状态报警（如燃气泄漏、门窗未关）。

第四章 系统测试与优化方向

系统在两室一厅家庭环境中测试，连续运行30天验证稳定性与功能完整性。测试结果显示：设备控制响应时间≤0.8秒，场景模式切换无卡顿；自适应调节逻辑准确，光照不足时灯光开启成功率100%；能源监测误差≤3%，节能模式下日均耗电量较传统方式降低23%；WiFi与ZigBee通信稳定，断网后自动重连成功率100%。

现存问题与优化方向：ZigBee节点在墙体遮挡处信号衰减明显，可增加中继节点或改用Mesh网络拓扑；语音识别易受环境噪声干扰，需优化算法（如加入唤醒词+指令两级识别）；当前未实现设备故障自诊断，可增加电流检测模块，通过电流异常判断设备故障并报警；可引入AI学习功能，根据用户使用习惯自动优化场景参数（如用户常22点调暗灯光，系统自动提示设置定时），提升个性化体验。

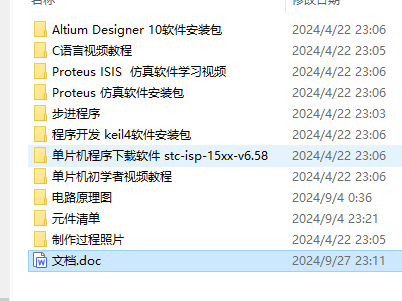

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
