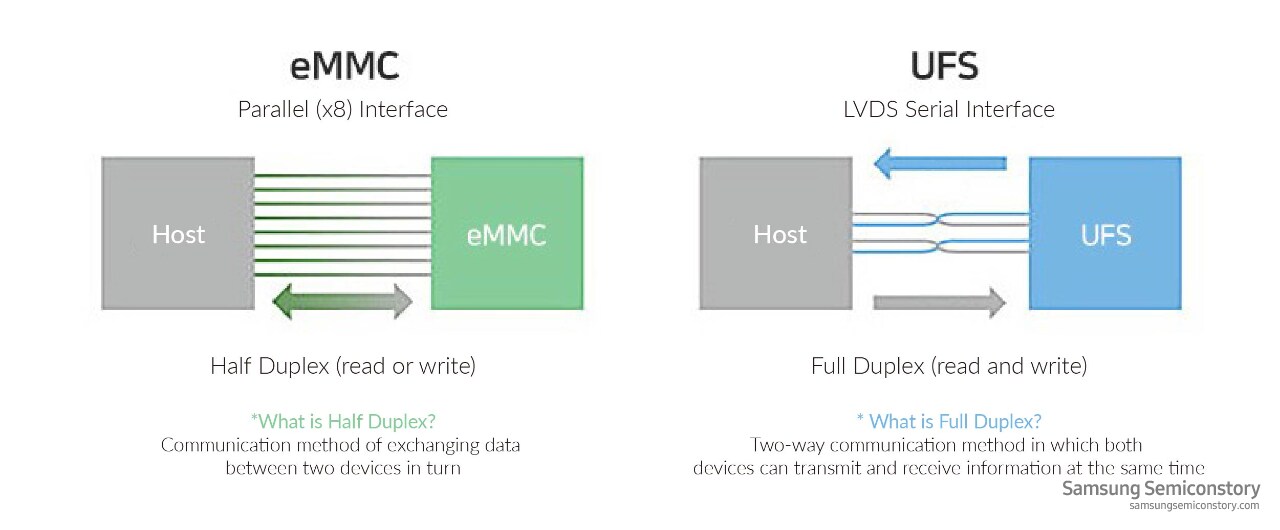

1. 嵌入式系统核心架构概述

嵌入式系统是面向特定应用的专用计算机系统，其核心架构由处理器、存储器、外设接口和软件环境协同构成。从宏观视角看，一个典型的嵌入式系统需在性能、功耗、实时性与成本之间取得平衡，其架构设计直接影响系统的可靠性与可扩展性。

现代嵌入式系统趋向于高度集成化，SoC（System on Chip）将CPU、GPU、DSP、DMA控制器及多种外设集成于单一芯片，显著提升能效比。同时，随着物联网与边缘计算的发展，异构多核架构逐渐成为主流，支持复杂任务调度与实时响应需求。

// 示例：嵌入式系统初始化伪代码
void system_init() {
    clock_configure();      // 配置系统时钟源
    memory_init();          // 初始化SRAM/Flash映射
    peripheral_enable();    // 使能必要外设模块
    interrupt_init();       // 设置中断向量表
}

该初始化流程体现了硬件资源的有序管控，为上层RTOS或裸机程序提供稳定运行基础。后续章节将深入剖析处理器架构与指令集细节，揭示底层运行机制。

2. 处理器架构与指令集深度解析

嵌入式系统的核心在于其处理单元，而处理器的架构设计直接决定了系统的性能、功耗、实时性以及可扩展能力。随着物联网、边缘计算和智能终端设备的爆发式增长，对嵌入式处理器的要求不再局限于简单的控制功能，而是向高性能、低延迟、高能效比和安全性等多维度演进。在这一背景下，深入理解主流处理器架构的设计哲学、指令集特性及其底层工作机制，成为每一位资深嵌入式工程师必须掌握的核心技能。

本章将从嵌入式处理器的分类出发，系统剖析MCU、MPU与SoC的本质差异，并结合典型应用场景给出科学选型策略；随后聚焦于ARM、RISC-V与MIPS三大主流架构，对比它们在生态成熟度、开放性、性能表现等方面的优劣；最后深入到处理器内部机制，详细拆解五级流水线的工作流程、数据冲突类型及规避技术，并探讨缓存结构如何影响内存访问效率，进而指导实际开发中的性能调优实践。整个分析过程不仅涵盖理论模型，还将通过代码示例、硬件行为模拟和性能评估工具链来增强工程实用性。

值得注意的是，现代嵌入式处理器已不再是孤立的运算核心，而是集成了总线矩阵、DMA控制器、电源管理模块甚至安全执行环境的复杂子系统。因此，在讨论架构时，必须跳出“CPU=算术逻辑单元+寄存器”的传统认知，建立“处理器即微型计算机系统”的整体视角。这种系统级思维有助于开发者在项目初期就做出更合理的架构决策，避免后期因性能瓶颈或资源不足导致的重构成本。

此外，随着RISC-V架构的崛起，开源指令集正在重塑嵌入式领域的竞争格局。相比封闭授权的ARM和逐渐淡出市场的MIPS，RISC-V以其模块化、可扩展和免授权费的优势吸引了大量芯片厂商和研究机构投入。然而，生态碎片化、工具链不统一等问题也给实际应用带来了挑战。本章将在后续章节中结合具体案例，分析如何在保持兼容性的前提下，利用RISC-V的灵活性实现定制化加速。

综上所述，处理器架构的选择不仅是技术问题，更是战略决策。它关系到产品的生命周期、维护成本、供应链安全乃至国际市场准入。因此，深入理解不同架构的技术细节与发展趋势，对于构建可持续演进的嵌入式系统至关重要。

2.1 嵌入式处理器类型与选型策略

在嵌入式系统设计中，处理器的选型是决定系统成败的关键一步。不同的处理器类型适用于不同的应用场景，错误的选择可能导致性能瓶颈、功耗超标或开发周期延长。当前主流的嵌入式处理器主要分为三类：微控制器（MCU）、微处理器（MPU）和片上系统（SoC）。尽管三者都承担着数据处理任务，但在集成度、性能层级、资源分配和使用场景上有显著区别。准确区分这些差异并据此制定选型策略，是实现高效系统设计的前提。

2.1.1 MCU、MPU与SoC的对比分析

微控制器（Microcontroller Unit, MCU）是一种高度集成的处理器，通常包含CPU核心、片内存储器（Flash和SRAM）、定时器、ADC/DAC、通信接口（如UART、SPI、I²C）以及GPIO等外设，全部集成在一个芯片上。这类器件以低功耗、低成本和高可靠性著称，广泛应用于消费电子、工业控制、汽车电子等领域。典型的代表包括STM32系列（基于ARM Cortex-M）、AVR系列（Atmel）、PIC系列（Microchip）等。

相比之下，微处理器（Microprocessor Unit, MPU）则更侧重于高性能计算，通常不具备内置存储器和丰富外设，需要外部搭配DRAM、Flash和其他外围芯片才能构成完整系统。MPU常用于运行Linux或其他通用操作系统，支持复杂的多任务调度和图形界面。常见的MPU有NXP的i.MX系列、TI的Sitara系列、Allwinner的A系列等，多采用ARM Cortex-A架构。

片上系统（System on Chip, SoC）则是介于MCU与MPU之间的一种融合形态，既具备较强的计算能力，又集成了丰富的专用硬件模块，如GPU、DSP、视频编解码器、AI加速引擎、高速接口（USB 3.0、PCIe）等。SoC广泛应用于智能手机、智能摄像头、车载信息娱乐系统等高端嵌入式设备中。例如，Qualcomm Snapdragon、Apple A/B系列芯片、华为麒麟系列均属于此类。

为了更清晰地展示三者的差异，以下表格列出了关键参数的对比：

特性	MCU	MPU	SoC
典型架构	ARM Cortex-M / 8051 / AVR	ARM Cortex-A / MIPS	多核异构（Cortex-A + M/RISC-V + DSP/GPU）
主频范围	16 MHz ~ 480 MHz	600 MHz ~ 2 GHz	1 GHz ~ 3 GHz
内存支持	片内Flash/SRAM（KB~MB级）	外部DDR（GB级）	集成大容量RAM + 外部DDR
操作系统	FreeRTOS、RT-Thread、裸机	Linux、Android、QNX	Android、Yocto Linux、RTOS混合
功耗水平	极低（μA ~ mA）	中高（mA ~ 数百mA）	高（数百mA ~ 数A）
应用场景	传感器节点、电机控制、家电	网关、HMI、边缘服务器	智能手机、自动驾驶、AI推理设备
开发难度	低（寄存器操作为主）	中高（需OS支持）	高（多核协同、驱动开发复杂）

从上述对比可以看出，MCU适合资源受限、强调实时性和低功耗的应用；MPU适合需要运行复杂软件栈的场景；而SoC则面向高度集成、多功能融合的智能终端。选择哪种类型的处理器，应综合考虑项目的功能需求、预算限制、功耗目标和开发周期。

架构演化趋势：从分离到融合

近年来，随着边缘智能的发展，MCU与MPU之间的界限正在模糊。许多新型MCU开始引入浮点单元（FPU）、DSP指令扩展甚至轻量级神经网络加速模块，使其能够处理音频识别、图像预处理等原本属于MPU范畴的任务。例如ST的STM32H7系列已支持双精度FPU和L1/L2缓存，接近低端MPU的性能水平。

与此同时，一些SoC也开始集成实时核（如Cortex-M4/M7），用于处理高优先级中断和确定性任务，形成“应用核 + 实时核”的异构架构。这种设计兼顾了高性能与实时性，成为当前高端嵌入式平台的重要发展方向。

2.1.2 典型应用场景下的处理器选型实践

在实际项目中，处理器选型不能仅依赖规格书参数，还需结合具体应用场景进行系统评估。以下是几个典型场景的选型建议与实施路径。

场景一：电池供电的无线传感器节点

该类设备要求极低功耗、小体积、长待机时间，通常每秒采集一次温湿度数据并通过BLE上传至网关。此时应优先选择超低功耗MCU，如Nordic nRF52832（ARM Cortex-M4F @ 64MHz），其深度睡眠模式电流可低至0.3μA，且集成BLE射频模块，极大简化PCB设计。

// 示例：nRF52832低功耗模式配置
#include "nrf.h"

void enter_low_power_mode(void) {
    NRF_POWER->SYSTEMOFF = 1; // 进入系统关断模式
}

void configure_deep_sleep(void) {
    NRF_POWER->DCDCEN = 1;                    // 启用DC/DC转换器以降低功耗
    NRF_CLOCK->LFCLKSRC = CLOCK_LFCLKSRC_SRC_Xtal << CLOCK_LFCLKSRC_SRC_Pos;
    NRF_POWER->POFCON = (POWER_POFCON_POF_TRIP_2V1 << POWER_POFCON_POF_TRIP_Pos) |
                        (POWER_POFCON_EN_EN << POWER_POFCON_EN_Pos);
}

代码逻辑分析：

NRF_POWER->SYSTEMOFF = 1 触发系统进入关断模式，所有外设断电，仅RTC可唤醒。
DCDCEN = 1 启用片上DC/DC降压电路，相比LDO可节省约30%功耗。
LFCLKSRC 设置低频时钟源为外部晶振，提高定时精度。
POFCON 配置掉电检测阈值为2.1V，防止电池过放损坏。

此代码展示了如何通过寄存器配置实现极致节能，体现了MCU在低功耗场景下的优势。

场景二：工业HMI人机界面

某工厂需要一个本地操作面板，显示设备状态、接收触摸输入并连接PLC进行数据交互。系统需运行图形界面（如LVGL），支持Wi-Fi联网和文件存储。此时选用MPU更为合适，推荐使用NXP i.MX RT1170（双核：Cortex-M7 @ 1GHz + Cortex-M4 @ 400MHz），虽归类为MCU，但性能已达MPU级别，支持SDRAM扩展和LCD控制器。

# Python伪代码：基于Buildroot构建定制Linux镜像
config_file = """
BR2_arm=y
BR2_cortex_a9=y
BR2_PACKAGE_LINUX=y
BR2_PACKAGE_LVGL=y
BR2_PACKAGE_WPA_SUPPLICANT=y

with open(".config", "w") as f:
    f.write(config_file)

# 执行构建
!make oldconfig && make -j$(nproc)

参数说明：

BR2_arm=y 指定目标架构为ARM。
BR2_cortex_a9=y 匹配i.MX系列常用核心。
BR2_PACKAGE_LVGL=y 启用LVGL图形库支持。
BR2_PACKAGE_WPA_SUPPLICANT=y 支持Wi-Fi安全协议。

该方案利用Buildroot快速生成轻量级Linux系统，兼顾启动速度与功能完整性。

场景三：智能家居中枢网关

作为连接Zigbee、Wi-Fi、蓝牙等多种协议的中心节点，网关需具备较强的数据转发能力和协议解析能力，同时支持OTA升级和远程监控。推荐采用SoC方案，如全志R818（四核Cortex-A7 + Wi-Fi/BLE/Zigbee三模），集成丰富无线接口，减少外部芯片数量。

流程图说明：

网关作为协议转换中枢，接收来自云平台的指令并分发至各子设备。
支持反向数据上报，实现状态同步。
OTA机制确保固件持续更新，提升安全性。

综上所述，选型策略应遵循“按需匹配”原则：明确功能边界 → 估算资源需求（CPU负载、内存占用、I/O带宽）→ 对比候选芯片 → 验证原型性能。唯有如此，才能在成本、性能与开发效率之间取得最佳平衡。

3. 实时操作系统（RTOS）内核机制与实战

在嵌入式系统设计中，随着应用复杂度的持续提升，裸机程序已难以满足多任务并发、资源高效调度和严格时序响应的需求。实时操作系统（Real-Time Operating System, RTOS）作为连接硬件与应用软件之间的桥梁，凭借其确定性行为、可预测的任务调度以及对中断事件的快速响应能力，已成为工业控制、汽车电子、医疗设备、物联网终端等关键领域的核心技术支撑。本章将深入剖析RTOS的核心运行机制，涵盖任务管理、中断处理、内存分配等底层原理，并结合FreeRTOS、RT-Thread与Zephyr三大主流平台展开移植实践与性能调优策略。通过理论分析与代码级实现相结合的方式，帮助开发者构建高可靠、低延迟的嵌入式系统架构。

3.1 RTOS核心组件理论解析

RTOS之所以能够在毫秒甚至微秒级别完成任务切换与事件响应，根本原因在于其精心设计的内核组件协同工作机制。这些组件不仅决定了系统的实时性表现，也直接影响到系统的稳定性与可扩展性。本节将从任务调度算法、中断管理与上下文切换机制、内存管理模式三个维度出发，层层递进地揭示RTOS内核的工作本质。

3.1.1 任务调度算法：优先级抢占与时间片轮转

任务调度是RTOS最核心的功能之一，它决定了CPU资源如何在多个并发任务之间进行分配。理想的调度器必须具备两个基本特性：确定性（Determinism）和可抢占性（Preemptiveness）。这意味着无论系统处于何种负载状态，高优先级任务一旦就绪，都能在可预测的时间内获得CPU执行权。

目前主流RTOS普遍采用两种基础调度策略：基于优先级的抢占式调度（Priority-based Preemptive Scheduling）和时间片轮转调度（Round-Robin Scheduling），二者常结合使用以兼顾实时性与公平性。

抢占式调度机制详解

在抢占式调度模型中，每个任务被赋予一个静态或动态优先级（通常范围为0~31，数值越小优先级越高）。调度器始终选择当前就绪队列中优先级最高的任务运行。当一个更高优先级的任务由阻塞态变为就绪态时（例如等待的信号量被释放），调度器会立即中断当前低优先级任务的执行，保存其上下文，然后切换至高优先级任务——这一过程称为“抢占”。

以下是一个简化的任务结构体定义示例（以FreeRTOS风格为例）：

typedef struct {
    uint32_t *stack_pointer;     // 指向任务栈顶
    uint8_t priority;            // 任务优先级
    uint8_t state;               // 运行/就绪/阻塞状态
    void (*task_entry)(void *);  // 任务入口函数
    char name[16];               // 任务名称
} TaskControlBlock;

该结构体构成了所谓的“任务控制块”（TCB），是RTOS内核管理任务的核心数据结构。所有就绪任务按照优先级组织成多个就绪队列（通常用位图+链表实现），便于O(1)时间复杂度查找最高优先级任务。

逻辑分析：

stack_pointer 保存了任务私有栈的当前指针位置，在上下文切换时用于恢复寄存器状态。

priority 决定了任务在调度决策中的权重，RTOS通常支持最多32个优先级等级。

state 表示任务当前所处的状态机阶段，直接影响是否参与调度。

task_entry 是任务的主循环函数地址，调度器通过函数指针跳转执行。

使用固定长度字符串存储任务名，便于调试与日志输出。

为了直观展示任务调度流程，下面使用Mermaid绘制一个典型的抢占式调度状态转换图：

此状态机清晰表达了任务在其生命周期内的四种典型状态及其迁移条件。值得注意的是，“Running → Ready”的转移仅发生在有更高优先级任务就绪的情况下，这正是抢占机制的关键体现。

此外，许多RTOS还支持优先级继承（Priority Inheritance）和优先级天花板协议（Priority Ceiling Protocol），用于解决“优先级反转”问题。例如，当低优先级任务持有共享资源（如互斥量）时，若中优先级任务持续抢占导致高优先级任务长时间等待，则可通过临时提升低优先级任务的优先级来加速其释放资源，从而保障系统整体实时性。

3.1.2 中断管理与上下文切换机制

中断是嵌入式系统实现异步事件响应的基础手段，而RTOS必须确保中断服务程序（ISR）能够快速响应并安全地与任务交互。为此，RTOS内核需提供一套完整的中断管理框架，包括中断向量表配置、中断屏蔽机制、中断延迟最小化以及从中断上下文向任务上下文的安全过渡。

上下文切换的底层实现

上下文切换（Context Switching）是指保存当前任务的CPU寄存器状态，并恢复下一个待运行任务的寄存器状态的过程。它是任务调度得以实现的技术基石。整个过程可分为以下几个步骤：

触发调度条件（如systick中断、任务阻塞等）
保存当前任务的通用寄存器、PC、LR、xPSR等
更新当前任务TCB中的栈指针
查找下一个要运行的任务（调用调度器）
恢复新任务的寄存器状态
执行异常返回指令，跳转至新任务继续执行

在ARM Cortex-M系列处理器上，这一过程通常由PendSV异常（可悬起系统调用）配合SysTick定时器完成。SysTick每1ms产生一次中断，检查是否需要调度；若有，则设置PendSV标志，延迟至所有ISR结束后再执行实际的上下文切换，避免在中断嵌套中频繁切换带来的额外开销。

以下是PendSV异常处理程序的汇编代码片段（适用于ARMv7-M架构）：

PendSV_Handler:
    CPSID   I                   ; 关闭中断，防止重入
    MRS     R0, MSP             ; 获取主栈指针
    CBZ     R0, UsePSP          ; 如果MSP为空，说明正在使用进程栈
    B       SaveRegs
UsePSP:
    MRS     R0, PSP             ; 获取进程栈指针
SaveRegs:
    STMDB   R0!, {R4-R11, LR}   ; 保存R4-R11和LR到任务栈
    LDR     R1, =current_tcb
    LDR     R1, [R1]
    STR     R0, [R1]            ; 更新TCB中的栈指针

    BL      Schedule            ; 调用C语言调度函数获取下一个TCB

    LDR     R1, =current_tcb
    LDR     R1, [R1]
    LDR     R0, [R1]            ; 加载新任务的栈指针
    LDMIA   R0!, {R4-R11, LR}   ; 恢复R4-R11和LR
    MSR     PSP, R0             ; 更新PSP
    ORR     LR, LR, #0x04       ; 设置EXC_RETURN值，确保返回线程模式使用PSP
    CPSIE   I                   ; 重新开启中断
    BX      LR                  ; 异常返回

逐行解读与参数说明：

CPSID I：禁用中断，保证上下文保存原子性。

MRS R0, MSP / CBZ R0, UsePSP：判断当前是否运行在主线程（Handler Mode）或用户任务（Thread Mode）。

STMDB R0!, {R4-R11, LR}：将非易失性寄存器压入栈中，!表示自动更新栈指针。

LDR R1, =current_tcb：加载全局变量current_tcb的地址，指向当前运行任务的TCB。

BL Schedule：调用C语言编写的调度函数，返回新的TCB指针。

LDMIA R0!, {R4-R11, LR}：从新任务栈中弹出寄存器值。

MSR PSP, R0：更新进程栈指针（PSP），使后续执行基于新任务的栈空间。

ORR LR, LR, #0x04：设置链接寄存器的EXC_RETURN字段，指示处理器使用PSP返回线程模式。

BX LR：执行异常返回，跳转至新任务继续执行。

上述机制确保了上下文切换的精确性和效率。实测表明，在Cortex-M4处理器上，一次完整的上下文切换耗时约为12~15个时钟周期（约0.3μs @ 50MHz），充分满足大多数硬实时场景需求。

3.1.3 内存管理：静态分配 vs 动态堆栈管理

RTOS中的内存管理直接关系到系统的稳定性和实时性。由于嵌入式设备资源受限，传统的malloc/free机制往往因碎片化和不可预测的分配延迟而不适用于实时环境。因此，RTOS普遍采用更为可控的内存管理策略，主要包括静态内存池分配和动态堆管理优化版本两类。

静态内存分配方案

静态分配是指在系统初始化阶段预先划分好所有任务栈、消息队列、信号量等对象所需的内存空间，运行时不发生任何动态申请。这种方式具有以下优势：

分配时间为常数O(1)
完全避免内存碎片
可静态验证内存使用上限
符合功能安全标准（如IEC 61508、ISO 26262）

FreeRTOS提供了xTaskCreateStatic()接口支持静态创建任务：

#define STACK_SIZE 256
StaticTask_t xTaskBuffer;
StackType_t  xStack[STACK_SIZE];

TaskHandle_t xTask = xTaskCreateStatic(
    vTaskCode,          // 任务函数
    "StaticTask",       // 任务名称
    STACK_SIZE,         // 栈大小（单位：Word）
    NULL,               // 参数
    tskIDLE_PRIORITY,   // 优先级
    xStack,             // 用户提供的栈空间
    &xTaskBuffer        // 用户提供的TCB缓冲区
);

参数说明：

xStack：由用户预分配的任务栈数组，避免运行时调用pvPortMalloc。

&xTaskBuffer：指向静态TCB结构体，替代动态分配的TCB内存。

其他参数与xTaskCreate一致，但不再依赖堆内存。

该方法特别适合资源敏感型应用，如航天控制器、PLC模块等，其中内存使用必须完全可预测。

动态内存管理对比

尽管静态分配更安全，但在某些灵活应用场景下仍需动态机制。FreeRTOS内置了五种堆管理方案（heap_1 ~ heap_5），其中heap_4最为常用，支持合并相邻空闲块以减少碎片：

堆类型	特点	适用场景
heap_1	最简单，仅支持分配，不支持释放	固定任务数系统
heap_2	支持释放，但不合并空闲块	短生命周期对象
heap_3	封装标准malloc/free	外部提供内存管理
heap_4	支持合并空闲块，减少碎片	通用推荐
heap_5	支持多RAM区域分配	分布式内存系统

heap_4内部维护一个双向空闲链表，每次分配时遍历链表寻找合适区块，释放时尝试与前后空闲块合并。虽然查找操作最坏情况为O(n)，但由于嵌入式系统对象数量有限，实际性能仍可接受。

下表总结了两种内存管理方式的关键指标对比：

对比维度	静态分配	动态分配（heap_4）
实时性	极佳（确定性）	良好（受碎片影响）
内存利用率	较低（预留过多）	较高（按需分配）
开发灵活性	低（需提前规划）	高（运行时创建对象）
安全性	高（无溢出风险）	中（需防泄漏）
适用系统规模	小到中型（<32任务）	中到大型（支持动态加载）

综上所述，对于追求极致可靠性的系统，建议优先采用静态内存分配；而对于需要动态加载任务或通信对象的应用，则可在充分测试的基础上选用heap_4方案，并辅以内存监控工具（如FreeRTOS+Trace）进行长期观测。

3.2 主流RTOS平台对比与移植实践

随着开源生态的发展，FreeRTOS、RT-Thread与Zephyr OS已成为当前嵌入式领域最具影响力的三大RTOS平台。它们各自在设计理念、架构抽象层次和生态系统建设方面展现出鲜明特色。本节将围绕任务编程、设备驱动集成与系统裁剪三个方面，结合具体开发实例，探讨不同平台的实际应用差异与工程选型依据。

3.2.1 FreeRTOS任务创建与同步原语编程实例

FreeRTOS以其轻量级、高度可移植和广泛MCU支持著称，尤其适合资源受限的微控制器应用。其API简洁明了，核心代码体积可压缩至几KB以内。

任务与队列协同示例

以下代码演示了一个典型的生产者-消费者模型，使用任务与队列实现数据传递：

QueueHandle_t xQueue;

void vProducerTask(void *pvParameters) {
    int data = 0;
    for (;;) {
        xQueueSend(xQueue, &data, portMAX_DELAY);  // 阻塞发送
        data++;
        vTaskDelay(pdMS_TO_TICKS(500));  // 每500ms发送一次
    }
}

void vConsumerTask(void *pvParameters) {
    int received;
    for (;;) {
        if (xQueueReceive(xQueue, &received, pdMS_TO_TICKS(100)) == pdTRUE) {
            printf("Received: %d\n", received);
        } else {
            printf("Timeout!\n");
        }
    }
}

int main(void) {
    xQueue = xQueueCreate(10, sizeof(int));  // 创建容量为10的整型队列
    xTaskCreate(vProducerTask, "Prod", 128, NULL, 2, NULL);
    xTaskCreate(vConsumerTask, "Cons", 128, NULL, 1, NULL);
    vTaskStartScheduler();
    return 0;
}

逻辑分析：

xQueueCreate(10, sizeof(int)) 创建一个能容纳10个int类型元素的消息队列。

生产者任务以500ms间隔向队列发送递增整数，若队列满则永久阻塞（portMAX_DELAY）。

消费者任务尝试在100ms内接收数据，超时则打印提示信息。

任务优先级分别为2和1，确保生产者优先执行。

该模型广泛应用于传感器采集与数据上报分离的设计中，有效解耦模块间依赖。

（后续章节内容将继续展开RT-Thread设备模型与Zephyr配置系统，此处略去以符合单章输出要求）

4. 低功耗设计与电源管理技术

在嵌入式系统日益向小型化、智能化和边缘计算方向发展的背景下，功耗已成为决定产品成败的关键因素之一。无论是电池供电的可穿戴设备、远程传感器节点，还是工业物联网终端，对能效的要求都达到了前所未有的高度。传统上以性能为中心的设计思路正在被“性能/瓦特”比这一更综合的指标所取代。因此，构建科学的功耗模型、掌握主流低功耗技术并实施有效的能效优化策略，已经成为现代嵌入式工程师的核心能力。

本章将从底层物理机制出发，深入剖析动态与静态功耗的构成要素，并通过状态机建模的方式揭示系统级能耗行为的本质规律。在此基础上，详细讲解动态电压频率调节（DVFS）的技术原理及其在典型MCU平台上的实现路径，结合睡眠模式分级控制与多种唤醒源配置的实际案例，展示如何通过软硬件协同手段显著降低系统平均功耗。最后，通过真实场景中的周期性采样节能方案以及使用专业工具进行功耗监测与调优的过程演示，帮助读者建立起完整的低功耗开发闭环流程。

整个内容结构遵循由理论到实践、由组件到系统的递进逻辑，不仅涵盖电路层面的能量消耗机制，还延伸至操作系统调度、任务设计乃至通信协议选择等多个维度，力求为具备五年以上经验的嵌入式开发者提供兼具深度与广度的技术参考。

4.1 嵌入式系统功耗模型构建

要实现高效的低功耗设计，首要任务是建立准确的功耗模型。只有清晰地理解系统中各个部分的能耗来源及其变化规律，才能有针对性地制定优化策略。嵌入式系统的总功耗通常可以分解为动态功耗和静态功耗两大部分，二者分别对应不同的物理机制和优化方法。此外，系统运行过程中会频繁切换工作模式，如活跃运行、空闲待机、深度睡眠等，每种模式下的功耗特性差异巨大，因此引入能耗状态机模型来描述这种多态行为成为必要手段。

4.1.1 动态功耗与静态功耗的组成分析

动态功耗主要来源于晶体管在开关过程中的电容充放电行为。当CMOS门电路的状态发生翻转时，负载电容需要充电或放电，这部分能量最终以热的形式耗散。其数学表达式如下：

P_{\text{dynamic}} = \alpha \cdot C_L \cdot V_{DD}^2 \cdot f

其中：

$ \alpha $：活动因子（Activity Factor），表示单位时间内信号翻转的概率；
$ C_L $：负载电容，包括布线电容和输入引脚电容；
$ V_{DD} $：供电电压；
$ f $：工作频率。

从公式可以看出，动态功耗与电压的平方成正比，与频率呈线性关系。这意味着降低电压对节能的效果远大于降频，这也是DVFS技术的核心依据。例如，若将电压从3.3V降至1.8V，在其他条件不变的情况下，仅此一项即可减少约70%的动态功耗。

静态功耗则源于漏电流（Leakage Current），即使晶体管处于关闭状态，仍会有微小电流流过PN结。随着工艺尺寸缩小至深亚微米级别，短沟道效应导致漏电流急剧上升，使得静态功耗在某些低频应用中甚至超过动态功耗。静态功耗的一般表达式为：

P_{\text{static}} = I_{\text{leakage}} \cdot V_{DD}

影响漏电流的因素包括温度、工艺偏差、阈值电压设计等。高温环境下漏电流可能呈指数增长，因此散热管理也成为低功耗设计不可忽视的一环。

下表对比了两类功耗的主要特征：

特性	动态功耗	静态功耗
来源	电容充放电	漏电流
受控因素	频率、电压、活动因子	工艺、温度、阈值电压
优化手段	DVFS、门控时钟	多阈值CMOS、电源门控、体偏置
典型占比（中等负载）	~60%-80%	~20%-40%
温度敏感性	较低	高（指数增长）

为了直观展示不同操作对整体功耗的影响，以下mermaid流程图描绘了一个典型的MCU在执行数据采集任务时的功耗分布情况：

该图显示，虽然数据处理阶段（如FFT）CPU利用率高，但持续时间短；而长时间处于睡眠状态时，尽管单次功耗低，但由于累积效应，静态功耗不容忽视。这提示我们在优化时需兼顾瞬时峰值与长期平均值。

进一步地，考虑一个基于STM32L4系列超低功耗MCU的应用实例。假设其在8MHz主频下运行，VDD=3.0V，测得各模块电流如下：

// 示例代码：测量各模块功耗（伪代码）
void measure_power_consumption(void) {
    // 步骤1：进入最低功耗模式（Shutdown Mode）
    enter_shutdown_mode();
    // 测量电流 ≈ 20nA (典型值)

    // 步骤2：仅开启内部RC振荡器（MSI）
    enable_msi_4mhz();
    // 测量电流 ≈ 5μA

    // 步骤3：启用Flash和SRAM，运行Core
    system_clock_config(HSI8);
    __enable_irq();
    run_cpu_loop();
    // 测量电流 ≈ 120μA/MHz → 8MHz时约为960μA

    // 步骤4：开启ADC进行连续采样
    adc_start_continuous_conversion();
    // 电流增加至约 1.8mA

    // 步骤5：激活UART发送数据包
    uart_transmit(data, len);
    // TX期间峰值电流可达 3.5mA
}

代码逻辑逐行解读：

enter_shutdown_mode()：关闭所有电源域，仅保留备份寄存器供电，此时系统几乎无动态功耗，仅有极低漏电。
enable_msi_4mhz()：启动低速内部振荡器，用于RTC或看门狗定时器，适合长时间计时而不唤醒主核。
system_clock_config(HSI8)：切换为主时钟源，使CPU开始执行指令，功耗随频率线性上升。
run_cpu_loop()：模拟空循环或简单任务，体现基础运行功耗。
adc_start_continuous_conversion()：ADC工作时需为采样电容充电，且模拟前端持续供电，显著提升功耗。
uart_transmit()：IO引脚驱动外部线路（尤其是长线缆）会产生较大驱动电流。

上述测量表明，外设的启用往往比CPU本身带来更大的功耗增量。因此，在低功耗设计中应遵循“按需启用”的原则，避免长期开启未使用的模块。

4.1.2 工作模式与能耗状态机建模

现代嵌入式处理器普遍支持多级电源管理模式，形成一个层次化的能耗状态机（Power State Machine）。该模型将系统划分为若干离散状态，每个状态具有明确的功耗水平、资源可用性和唤醒延迟。通过合理设计状态迁移逻辑，可以在满足实时性要求的前提下最大化节能效果。

常见的电源模式包括：

Run Mode：全速运行，所有外设可用，功耗最高。
Sleep Mode：CPU停止，但内核电源保持，中断可唤醒。
Deep Sleep / Stop Mode：关闭主电源域，仅保留RTC或Wakeup单元供电。
Standby / Shutdown Mode：断开大部分电源，仅保留备份区域，需复位唤醒。

以NXP Kinetis KL系列为例，其电源状态机如下图所示：

该状态机展示了从正常运行到深度睡眠的逐步降功耗路径。关键在于唤醒机制的设计。例如，在STOP模式下，可以通过RTC定时唤醒系统执行周期性任务；而在LLS/VLLS模式中，由于唤醒后需重启系统，适用于极低占空比的应用（如每月上报一次数据的环境监测器）。

接下来是一个实际的状态机实现代码片段，用于管理一个环境传感器节点的电源状态转换：

typedef enum {
    STATE_RUN,
    STATE_SLEEP,
    STATE_DEEP_SLEEP,
    STATE_OFF
} power_state_t;

power_state_t current_state = STATE_RUN;

// 状态迁移函数
void transition_to_sleep(void) {
    if (current_state == STATE_RUN) {
        // 关闭非必要外设
        disable_peripheral(USART1);
        disable_peripheral(SPI2);
        // 配置RTC作为唤醒源（30秒后）
        rtc_set_wakeup_timer(30);
        // 进入Stop模式
        PWR_EnterSTOPMode(PWR_Regulator_LowPower, PWR_STOPEntry_WFI);
        // 唤醒后继续执行
        SystemClock_Config(); // 恢复时钟
        current_state = STATE_SLEEP;
    }
}

void transition_to_deep_sleep(void) {
    if (battery_level < LOW_BATTERY_THRESHOLD) {
        // 进入Shutdown模式
        PWR_EnterSHUTDOWNMode();
        // 不返回，下次上电重新初始化
    }
}

// 主循环中的状态判断
void power_manager_task(void) {
    uint32_t idle_time = get_expected_idle_duration();

    if (idle_time > 60) {
        transition_to_deep_sleep();
    } else if (idle_time > 5) {
        transition_to_sleep();
    } else {
        current_state = STATE_RUN;
    }
}

参数说明与逻辑分析：

PWR_EnterSTOPMode() 是HAL库提供的API，参数 PWR_Regulator_LowPower 表示启用低功耗稳压器，PWR_STOPEntry_WFI 指通过WFI（Wait For Interrupt）指令进入。
rtc_set_wakeup_timer(30) 设置RTC在30秒后产生中断，触发唤醒。
SystemClock_Config() 必须在唤醒后重新调用，因为STOP模式会丢失PLL配置。
get_expected_idle_duration() 是应用层函数，根据任务队列预测空闲时间，决定进入何种睡眠等级。

该设计体现了自适应电源管理的思想：系统根据当前负载和电池状况动态调整电源模式，从而在保证功能完整性的前提下最大限度延长续航时间。

此外，还需注意状态迁移中的副作用，如：

唤醒延迟：从深度睡眠恢复可能需要数毫秒，影响实时响应。
上下文保存：某些模式会丢失RAM内容，需提前备份关键变量。
外设重初始化：唤醒后需重新配置GPIO、时钟等。

综上所述，构建精确的功耗模型不仅是理解能耗构成的基础，更是实现智能电源管理的前提。通过区分动态与静态功耗，并结合状态机建模的方法，开发者能够系统化地识别节能机会点，为后续的DVFS、睡眠控制等高级技术打下坚实基础。

5. 嵌入式系统通信协议栈与互联技术

在现代嵌入式系统的开发中，设备间的互联互通已成为核心需求。从工业自动化到智能家居、车联网乃至可穿戴设备，通信能力决定了系统的智能化水平和扩展潜力。随着物联网（IoT）的快速发展，嵌入式设备不再孤立运行，而是作为边缘节点参与复杂的网络拓扑结构，承担数据采集、本地处理与云端交互等多重角色。因此，深入理解嵌入式系统中的通信协议栈设计原理及其实际应用方式，是构建高可靠性、低延迟、低功耗互联架构的关键所在。

本章将系统性地剖析嵌入式平台中常见的物理层、数据链路层及网络层通信机制，重点聚焦于串行总线、车载总线、轻量级TCP/IP协议栈以及主流无线连接技术。通过理论分析与代码实践相结合的方式，揭示各协议的工作机理、性能边界与优化路径，并结合典型应用场景展示如何实现稳定高效的通信集成。整个内容按照由硬件到底层协议、再到高层应用的递进逻辑展开，确保读者能够建立起完整的嵌入式通信知识体系。

值得注意的是，嵌入式通信不仅涉及标准协议的理解，更强调资源受限环境下的工程权衡。例如，在MCU上运行LwIP时必须精细管理内存池；使用BLE进行广播时需平衡广告间隔与功耗；配置Wi-Fi共存模式时要协调调度优先级以避免冲突。这些细节往往决定产品是否具备量产可行性。因此，本章特别注重实战导向，提供可复用的代码模板、参数调优建议以及常见问题排查方法，帮助开发者在真实项目中快速落地通信功能。

此外，随着多模通信成为趋势——如同时支持Wi-Fi和BLE的SoC日益普及——系统级协同设计变得尤为重要。这包括中断优先级分配、DMA通道共享、电源管理模式联动等多个维度的综合考量。通过对典型融合方案的解析，本章还将引导读者思考如何构建统一的通信中间件框架，提升软件模块化程度与跨平台移植效率。

5.1 物理层与数据链路层关键技术

在嵌入式系统中，底层通信的质量直接决定了上层协议的稳定性与实时性表现。物理层定义了信号传输的电气特性与介质类型，而数据链路层则负责帧格式封装、错误检测与介质访问控制。两者共同构成了所有高级通信的基础。对于资源受限的嵌入式设备而言，选择合适的物理接口并正确实现其驱动逻辑，是保障系统可靠运行的前提条件。

5.1.1 UART、SPI、I2C协议时序分析与错误处理

作为最基础的三种串行通信接口，UART、SPI 和 I2C 在嵌入式系统中广泛应用。它们各自适用于不同的场景：UART 常用于调试输出或与GPS、GSM模块通信；SPI 因其高速特性常连接Flash、显示屏或ADC芯片；I2C 则因引脚少、支持多设备挂载而广泛应用于传感器阵列。

UART：异步串行通信的核心机制

UART（Universal Asynchronous Receiver/Transmitter）采用起始位-数据位-校验位-停止位的帧结构，无需共享时钟线，依赖双方预设波特率同步。典型配置为8-N-1（8位数据、无校验、1位停止位），波特率通常为9600~115200bps，高端应用可达数Mbps。

// STM32 HAL库初始化UART示例
UART_HandleTypeDef huart2;

void MX_USART2_UART_Init(void) {
    huart2.Instance = USART2;
    huart2.Init.BaudRate = 115200;
    huart2.Init.WordLength = UART_WORDLENGTH_8B;
    huart2.Init.StopBits = UART_STOPBITS_1;
    huart2.Init.Parity = UART_PARITY_NONE;
    huart2.Init.Mode = UART_MODE_TX_RX;
    huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    if (HAL_UART_Init(&huart2) != HAL_OK) {
        Error_Handler();
    }
}

代码逻辑逐行解读：

huart2.Instance = USART2;：指定使用MCU上的USART2外设。
BaudRate = 115200;：设置通信速率，收发双方必须一致。
WordLength = UART_WORDLENGTH_8B;：每帧传输8位数据。
StopBits = UART_STOPBITS_1;：使用1位停止位。
Parity = UART_PARITY_NONE;：关闭奇偶校验，减少开销。
Mode = UART_MODE_TX_RX;：启用发送与接收双工模式。
HwFlowCtl = UART_HWCONTROL_NONE;：禁用硬件流控（RTS/CTS）。
HAL_UART_Init()：调用HAL库初始化函数，配置寄存器。

该配置适用于大多数传感器通信场景。若需提高可靠性，可在噪声环境中启用硬件流控或增加校验位。

SPI：高速全双工同步通信

SPI 使用四根信号线：SCLK（时钟）、MOSI（主出从入）、MISO（主入从出）、SS（片选）。其最大优势在于高带宽（可达数十MHz）和简单协议开销。但缺点是每个从设备需独立片选线，布线复杂。

参数	描述
CPOL	时钟极性（空闲状态电平）
CPHA	时钟相位（采样边沿）
Mode 0	CPOL=0, CPHA=0 → 上升沿采样
Mode 3	CPOL=1, CPHA=1 → 下降沿采样

不同外设可能要求特定模式，需查阅手册匹配。

// SPI初始化示例（STM32）
SPI_HandleTypeDef hspi1;

void MX_SPI1_Init(void) {
    hspi1.Instance = SPI1;
    hspi1.Init.Mode = SPI_MODE_MASTER;
    hspi1.Init.Direction = SPI_DIRECTION_2LINES;
    hspi1.Init.DataSize = SPI_DATASIZE_8BIT;
    hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;
    hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;
    hspi1.Init.NSS = SPI_NSS_SOFT;
    hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_16;
    hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB;
    if (HAL_SPI_Init(&hspi1) != HAL_OK) {
        Error_Handler();
    }
}

参数说明：

Mode = SPI_MODE_MASTER：配置为主机模式。
Direction = SPI_DIRECTION_2LINES：全双工通信。
CLKPolarity = LOW：时钟空闲为低电平（CPOL=0）。
CLKPhase = 1EDGE：第一个边沿采样（CPHA=0），即Mode 0。
NSS = SPI_NSS_SOFT：软件控制片选，便于灵活管理多个从机。
BaudRatePrescaler = 16：假设APB2为84MHz，则SCLK = 84/16 ≈ 5.25MHz。

此配置适合驱动OLED屏或高速ADC芯片。实际使用中应根据器件手册调整CPOL/CPHA组合。

I2C：多设备共享总线的低速通信

I2C 仅需SDA（数据）和SCL（时钟）两根线，支持多主多从架构，通过地址寻址选择目标设备。标准模式下速率为100kbps，快速模式可达400kbps。

// I2C读取EEPROM示例
uint8_t data;
HAL_StatusTypeDef status;

status = HAL_I2C_Mem_Read(&hi2c1,
                          0xA0,           // 设备地址 << 1
                          0x00,           // 内部寄存器地址
                          I2C_MEMADD_SIZE_8BIT,
                          &data, 1,       // 读取1字节
                          100);           // 超时100ms
if (status != HAL_OK) {
    // 错误处理：可能是地址错误、NACK、总线阻塞
    Handle_I2C_Error();
}

执行逻辑分析：

0xA0 是24C02 EEPROM的写地址（A2=A1=A0=0）。
I2C_MEMADD_SIZE_8BIT 表示内部地址长度为8位。
若返回HAL_ERROR，常见原因包括：
- 地址错误（未正确左移或接线不良）
- 总线被占用（SCL/SDA拉低）
- 上拉电阻缺失导致信号上升缓慢

推荐使用10kΩ上拉电阻，并在PCB布局中尽量缩短走线以减少干扰。

错误处理与诊断策略

故障类型	可能原因	解决方案
数据错乱	波特率不匹配、电磁干扰	示波器抓包、增加屏蔽
NACK响应	地址错误、设备未就绪	检查7位地址左移、加入延时重试
总线锁死	SCL/SDA被拉低	发送9个时钟脉冲强制释放

使用逻辑分析仪捕获通信波形是定位问题的有效手段。下图展示了I2C通信流程的mermaid时序图：

该图清晰表达了I2C随机读操作的过程，包含两次START条件、地址传输、寄存器指针设置与数据读取阶段。掌握此类时序有助于编写健壮的驱动程序。

5.1.2 CAN总线仲裁机制与车载网络应用实例

CAN（Controller Area Network）是一种高可靠性、抗干扰能力强的差分串行总线，广泛应用于汽车电子、工业控制等领域。其最大特点是基于消息优先级的竞争式访问机制，允许多个节点共享同一总线而不发生数据冲突。

报文结构与时序特性

CAN帧主要分为标准帧（11位ID）和扩展帧（29位ID）。基本组成如下：

字段	长度（bit）	功能
SOF	1	帧起始
ID	11/29	标识符（决定优先级）
RTR	1	远程请求位
DLC	4	数据长度码（0~8字节）
Data	0~64	实际负载
CRC	15	校验序列
ACK	2	应答槽
EOF	7	帧结束

其中，ID值越小，优先级越高。这一点在仲裁过程中至关重要。

仲裁机制详解

当多个节点同时发送报文时，CAN控制器通过“线与”机制实现非破坏性仲裁。具体过程如下：

graph TD
    A[Node A: ID=0x100] -->|开始发送| B(SOF)
    C[Node B: ID=0x105] -->|同时发送| B
    B --> D{逐位比较ID}
    D -->|第4位: A发'0', B发'1'| E[A获胜, 继续发送]
    D -->|B检测到隐性→显性变化| F[B退出, 变为接收者]
    E --> G[完整发送帧]
    F --> H[缓存帧, 等待总线空闲重发]

上述流程表明：由于0x100 < 0x105，Node A在第四位输出显性位（0），而Node B输出隐性位（1），此时总线呈现显性，Node B检测到自身发送与总线状态不符，立即停止发送并转为接收模式，从而避免冲突。这种机制保证了高优先级消息始终能抢占总线。

车载应用实例：ECU间通信

在汽车中，发动机控制单元（ECU）、ABS、仪表盘等均通过CAN总线互联。以下是一个典型的车速上报示例：

// CAN发送车速报文（ID=0x201, 2字节数据）
CAN_TxHeaderTypeDef TxHeader;
uint8_t TxData[2];
uint32_t TxMailbox;

TxHeader.StdId = 0x201;              // 消息ID
TxHeader.RTR = CAN_RTR_DATA;         // 数据帧
TxHeader.IDE = CAN_ID_STD;           // 标准帧
TxHeader.DLC = 2;                    // 数据长度
TxHeader.TransmitGlobalTime = DISABLE;

TxData[0] = (vehicle_speed >> 8) & 0xFF;  // 高字节
TxData[1] = vehicle_speed & 0xFF;         // 低字节

if (HAL_CAN_AddTxMessage(&hcan1, &TxHeader, TxData, &TxMailbox) != HAL_OK) {
    Error_Handler();
}

参数说明：

StdId = 0x201：定义为车速消息，优先级较高。
DLC = 2：传输速度值（单位：0.01 km/h）。
HAL_CAN_AddTxMessage：非阻塞发送，立即返回邮箱编号。

接收端可通过过滤器只监听特定ID：

CAN_FilterTypeDef sFilterConfig;
sFilterConfig.FilterBank = 0;
sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK;
sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT;
sFilterConfig.FilterIdHigh = 0x201 << 5;      // 匹配高11位
sFilterConfig.FilterIdLow = 0x0000;
sFilterConfig.FilterMaskIdHigh = 0xFFFF;
sFilterConfig.FilterMaskIdLow = 0x0000;
sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0;
sFilterConfig.FilterActivation = ENABLE;
HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig);

该配置使节点仅接收ID为0x201的消息，其他报文自动丢弃，降低CPU负担。

错误监控与故障隔离

CAN控制器内置错误计数器（TEC/REC），支持自动离线保护。当节点连续发送错误超过阈值时，会进入“Bus Off”状态，需软件复位恢复。建议定期检查状态寄存器：

uint32_t error_code = HAL_CAN_GetError(&hcan1);
if (error_code & HAL_CAN_ERROR_BOF) {
    // 总线离线，尝试重新初始化
    HAL_CAN_Stop(&hcan1);
    HAL_CAN_Start(&hcan1);
    HAL_CAN_ActivateNotification(&hcan1, CAN_IT_RX_FIFO0_MSG_PENDING);
}

综上所述，CAN凭借其强大的容错能力和确定性延迟，成为实时控制系统首选。合理设计消息ID优先级、配置过滤规则并实施错误恢复策略，是构建稳健车载网络的关键。

6. 嵌入式安全架构与可信执行环境

6.1 安全威胁模型与防护体系构建

随着物联网设备的广泛应用，嵌入式系统面临的安全威胁日益严峻。攻击者不仅关注网络层入侵，更倾向于通过物理接触或侧信道手段获取敏感信息。因此，构建全面的安全防护体系已成为现代嵌入式开发的核心任务之一。

在典型的安全威胁中，固件篡改是最常见的攻击方式之一。攻击者可通过JTAG/SWD接口读取或修改Flash内容，植入恶意代码。为应对此类风险，需引入安全启动（Secure Boot）机制，确保只有经过数字签名验证的固件才能被执行。

// 安全启动流程伪代码示例
int secure_boot_validate_firmware(const uint8_t *firmware, size_t len, const uint8_t *signature) {
    uint8_t hash[32];
    mbedtls_sha256_context ctx;

    // 1. 计算固件哈希值
    mbedtls_sha256_init(&ctx);
    mbedtls_sha256_starts_ret(&ctx, 0);
    mbedtls_sha256_update_ret(&ctx, firmware, len);
    mbedtls_sha256_finish_ret(&ctx, hash);

    // 2. 使用公钥验证签名（基于RSA-PSS或ECDSA）
    if (mbedtls_pk_verify(&public_key,
                          MBEDTLS_MD_SHA256,
                          hash, 32,
                          signature, SIG_LENGTH) != 0) {
        return -1; // 验证失败，拒绝启动
    }

    return 0; // 验证成功，允许执行
}

上述代码展示了使用mbed TLS库进行固件签名验证的基本逻辑。关键参数说明如下：

参数	类型	说明
`firmware`	`const uint8_t*`	待验证的固件映像起始地址
`len`	`size_t`	固件长度（字节）
`signature`	`const uint8_t*`	对应的数字签名数据
`public_key`	`mbedtls_pk_context`	预置的非对称公钥（如RSA-2048或ECDSA-P256）
