一、技术理论

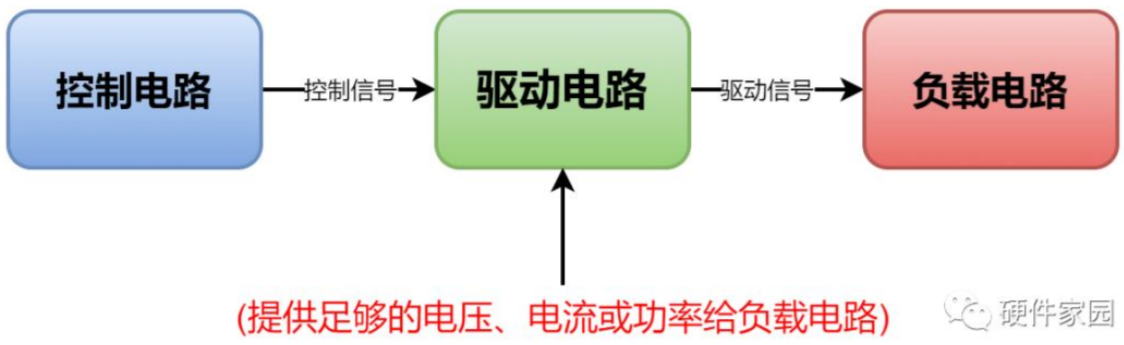

   1、驱动电路定义

      驱动电路位于控制电路与负载电路之间,将控制电路的控制信号化为负载电路所需的驱动信号,提供足够的电压或功率驱动负载电路。
      在这里插入图片描述

      控制电路:各类单片机
      驱动电路:晶体管与MOS管构成的放大电路,开关电路,驱动IC。
      负载电路:电机,继电器,LED灯,音频设备等。

   2、低端驱动与高端驱动

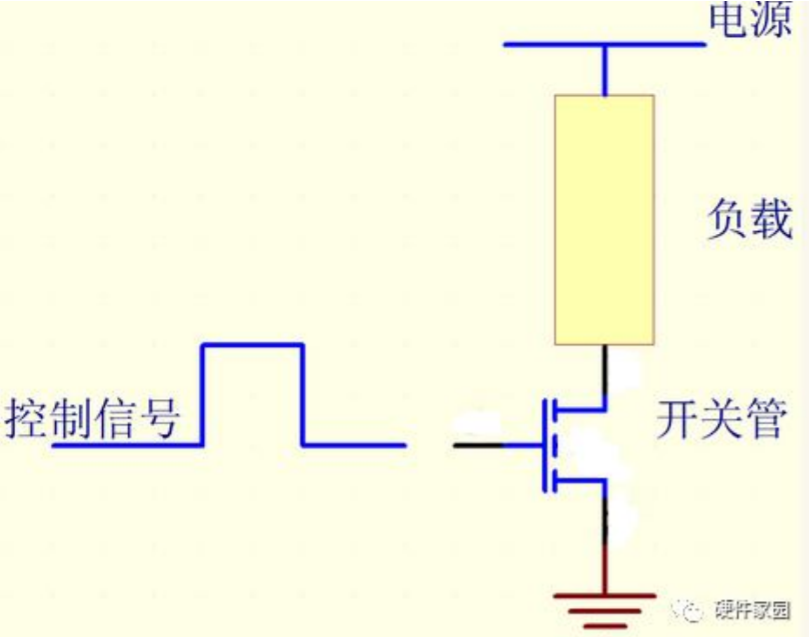

      低端驱动:
         负载一端接电源,一端接开关,开关管控负载的电势低羰,所以称为低端驱动。
         一般使用NPN晶体管,NMOS管。
         在这里插入图片描述

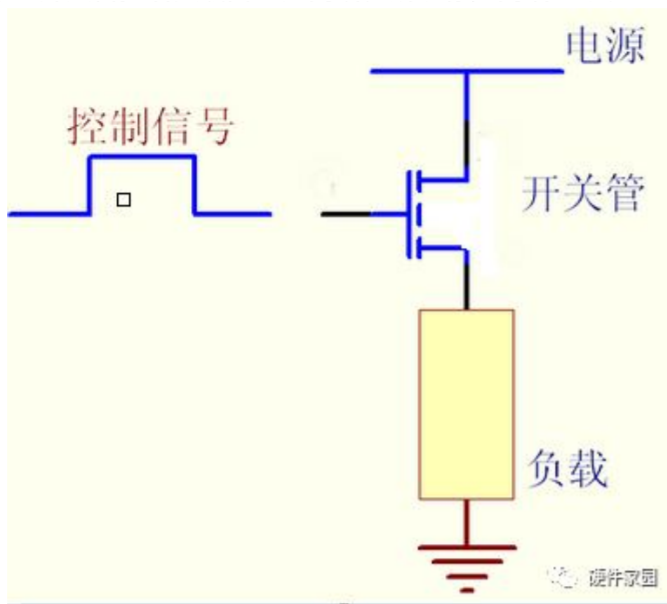

      高端驱动:
         负载一端接地,一端接开关管,开关管控制负载的电势高端,所以称为高端驱动。
         一般使用PNP晶体管,PMOS管。
         在这里插入图片描述

二、OC门与OD门

   1、OC门

      集电极开路,即为OC门。
         在这里插入图片描述

   2、OD门

      漏极开路,即为OD门。
         在这里插入图片描述

   3、应用说明

      1、可以输出低电平,如果需要输出高电平,需要外接上接电阻。
      2、OC门和OD可以接在一起,再接个上拉电阻,可以构成”线与逻辑“。比如IIC总线,只要一路输出低电平,电线均为低电平;都输出高电平,总线才为高电平。

   4、阅读手册

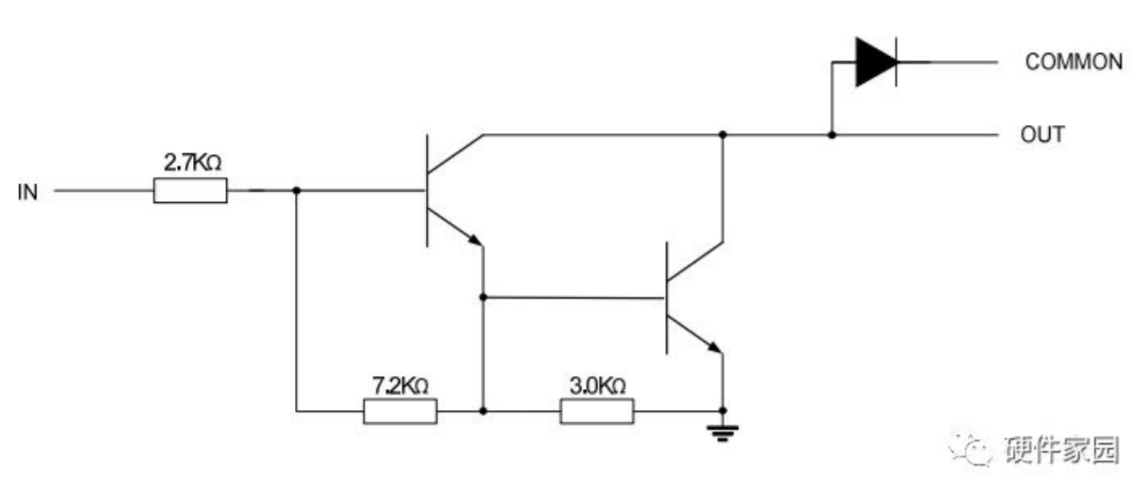

      ULN2003A(低端驱动)
         在这里插入图片描述

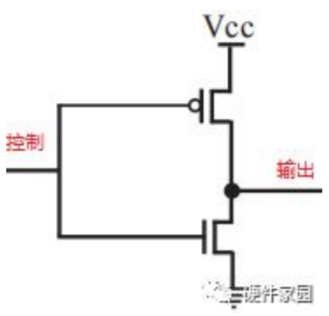

三、推挽

   1、定义

      推挽采用互补输出,上下管只有一路处于导通状态,即具有低电平驱动能力,又具有高电平驱动能力。
      在这里插入图片描述

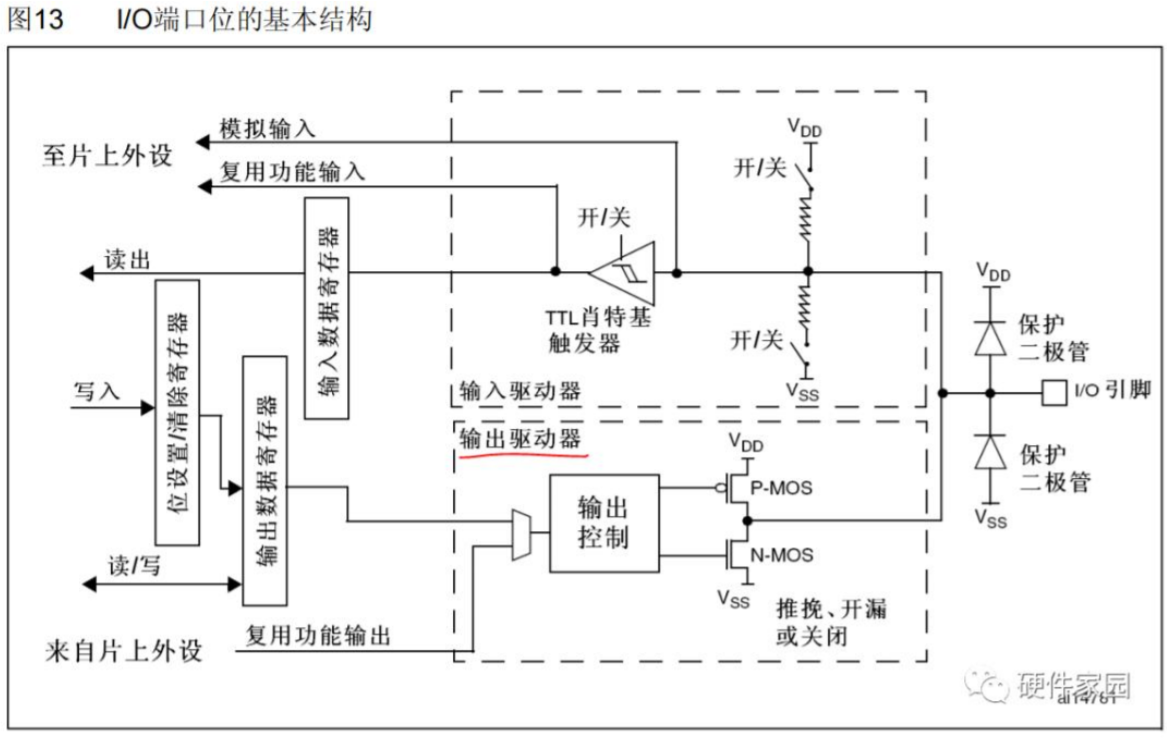

   2、STM32单片机的GPIO口

      在这里插入图片描述

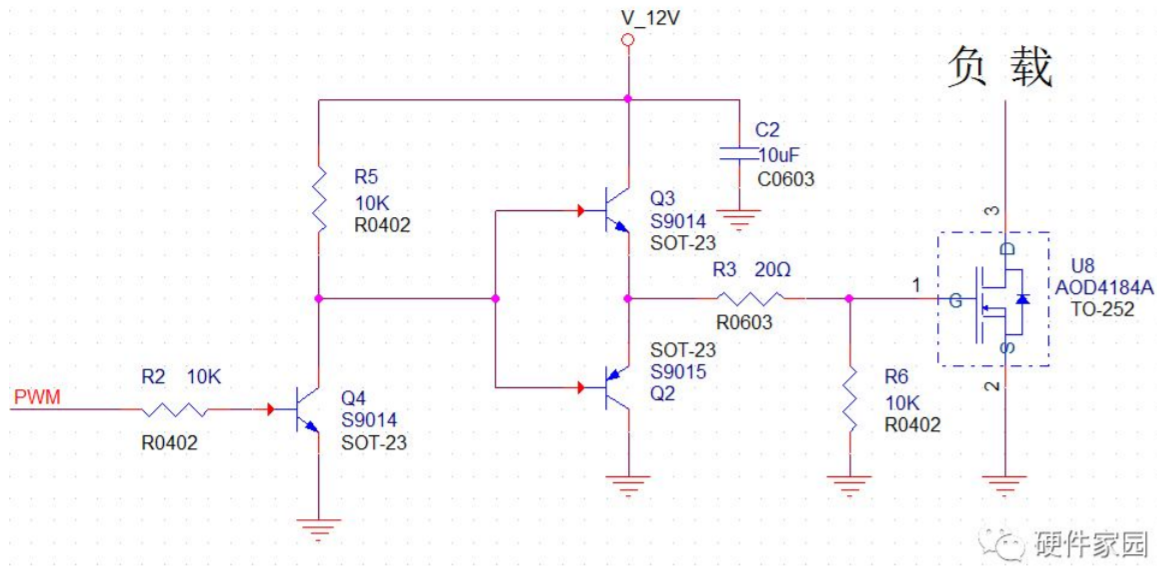

   3、图腾柱驱动电路

      在这里插入图片描述

      1、PWM为高电平,Q4导通,Q3截止,U8的寄生电容Cgs通过Q2与R6放电,U8关闭。
      2、PWM为低电平,Q4截止,Q2截止,12V电压通过Q3给U8的寄生电容Cgs充电,U8导通。
      3、R3为限流电阻,避免Cgs的充放电电流过大。
      4、R6的作用:Cgs放电时,通过Q2与放电,只能放到0.7V左右,加上R6,就可以放到0V,确保半才MOS。
      5、此电路可以用于有刷直流电机的PWM调速。

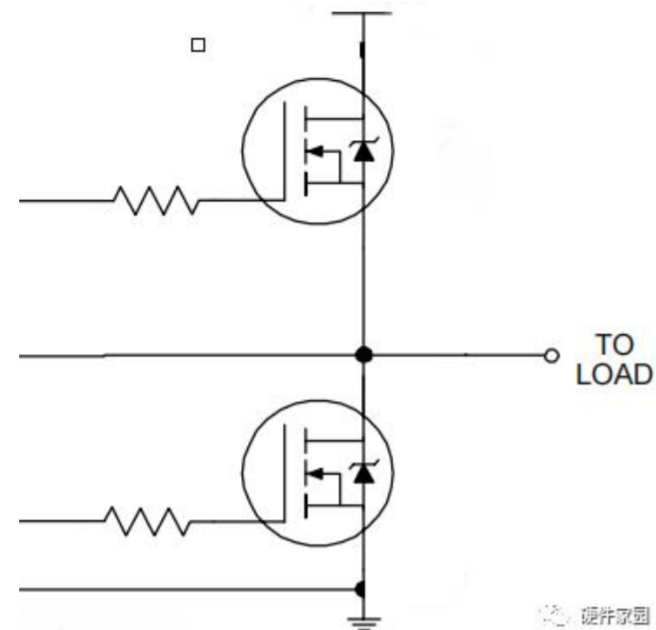

四、半桥

   1、定义

      半桥由上下管构成,可以单独控制上下管的导通与截止,具有高低电压驱动能力,应用时需要避免上下管同时导通造成短路。
      在这里插入图片描述

   2、应用

      1、应用于半桥式开关电源。
      2、两个半桥可以组成全桥驱动。

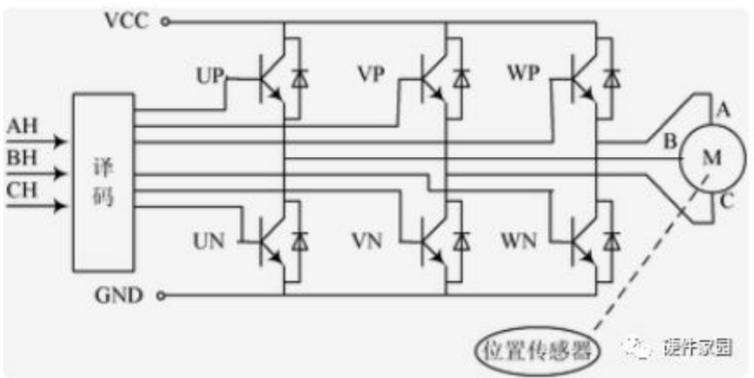

      3、三个半桥可以驱动无刷电机。
      在这里插入图片描述

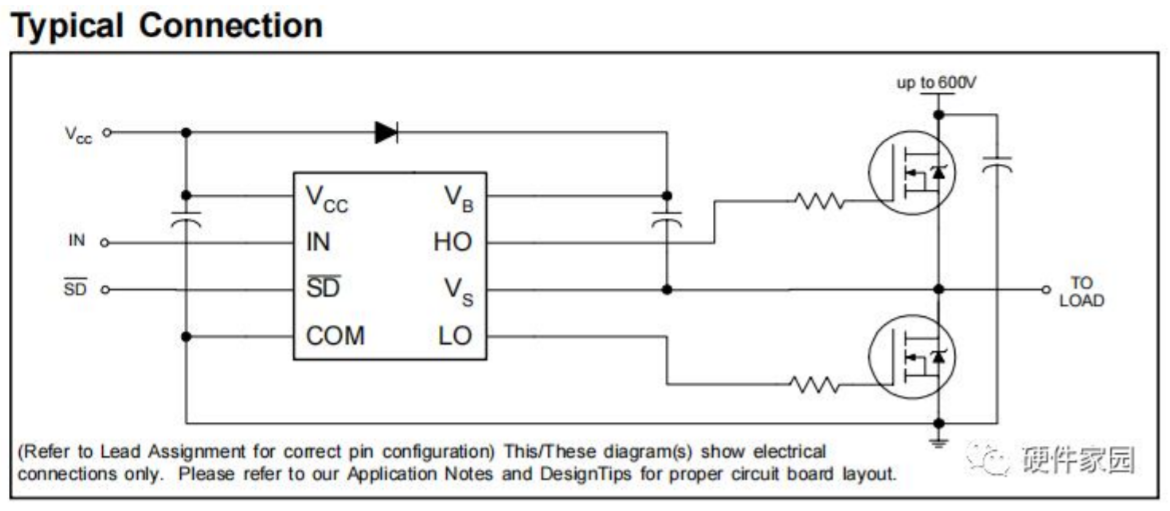

   3、阅读手册 驱动半桥

      IR2104STRPBF
      在这里插入图片描述

五、全桥

   1、定义

      全桥由四个管子构成,通过控制上下管可以改变输出的电流流向,比如控制直流电机的正反转。
      在这里插入图片描述

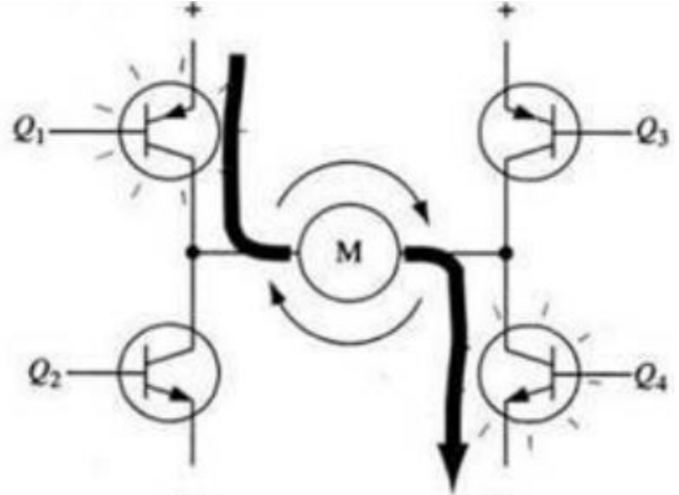

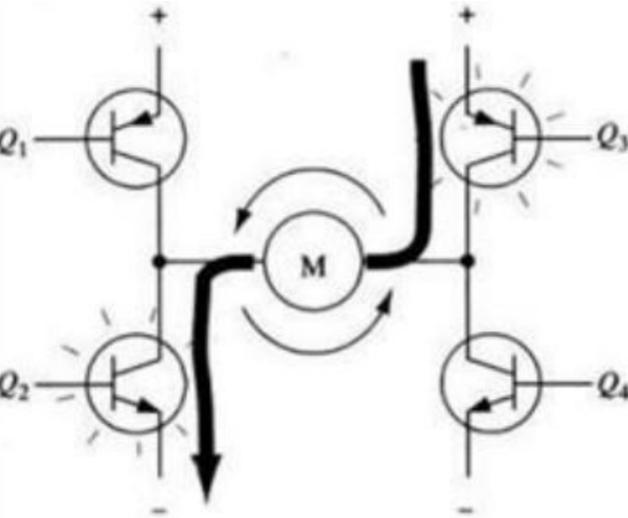

   2、应用

      1、应用于全桥式开关电源
      2、驱动负载,控制电流流向
      在这里插入图片描述   在这里插入图片描述

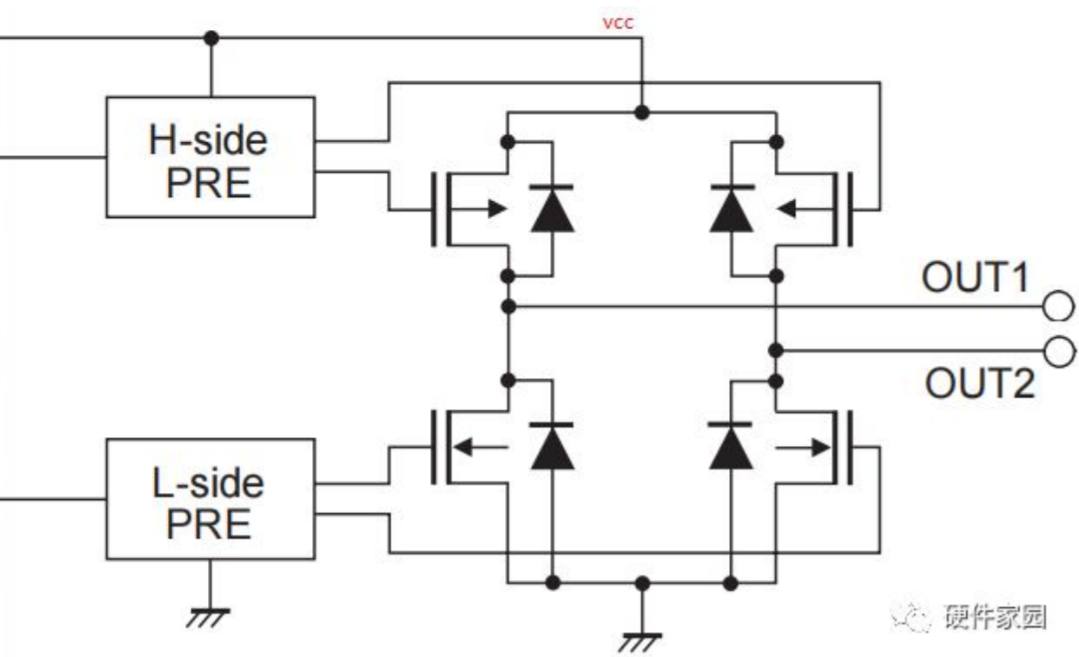

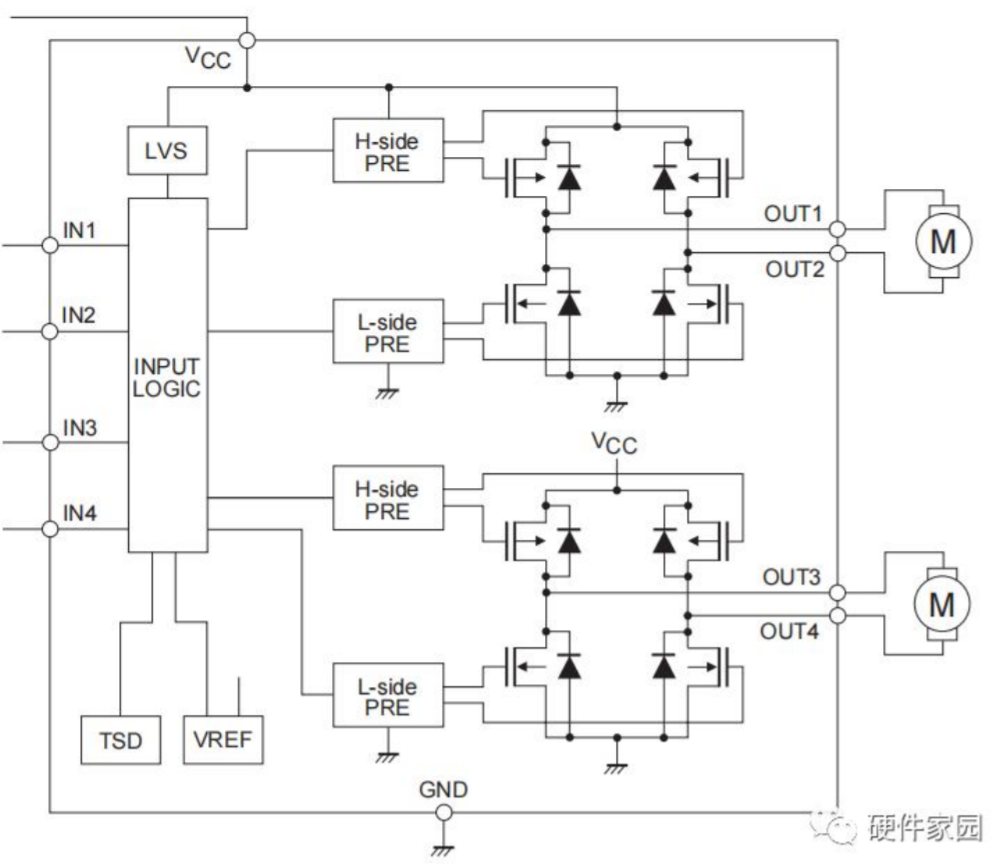

   3、阅读手册

      LV8548MC-AH
      在这里插入图片描述

六、产品应用

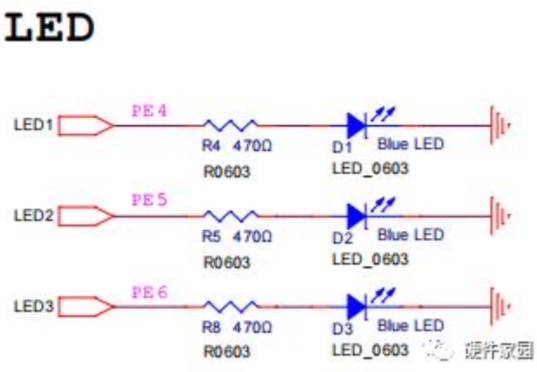

   1、单片机GPIO口驱动LED

      在这里插入图片描述

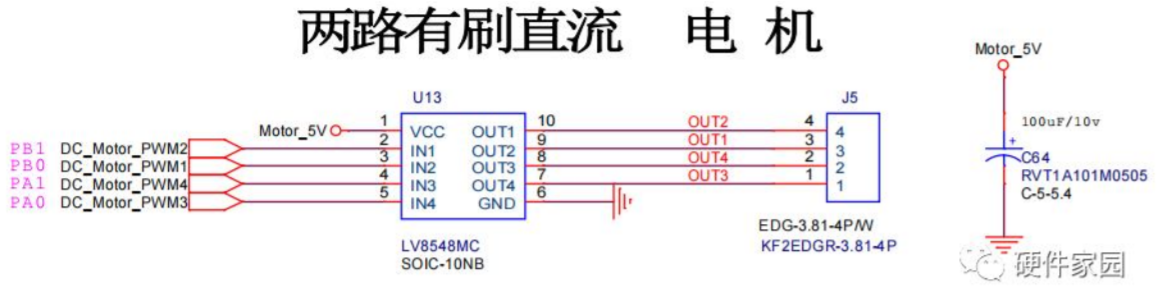

   2、全桥IC驱动直流有刷电机

      在这里插入图片描述

   3、晶体管驱动LED

      在这里插入图片描述

   4、OC门驱动步进电机

      在这里插入图片描述

   5、晶体管驱动继电器

      在这里插入图片描述

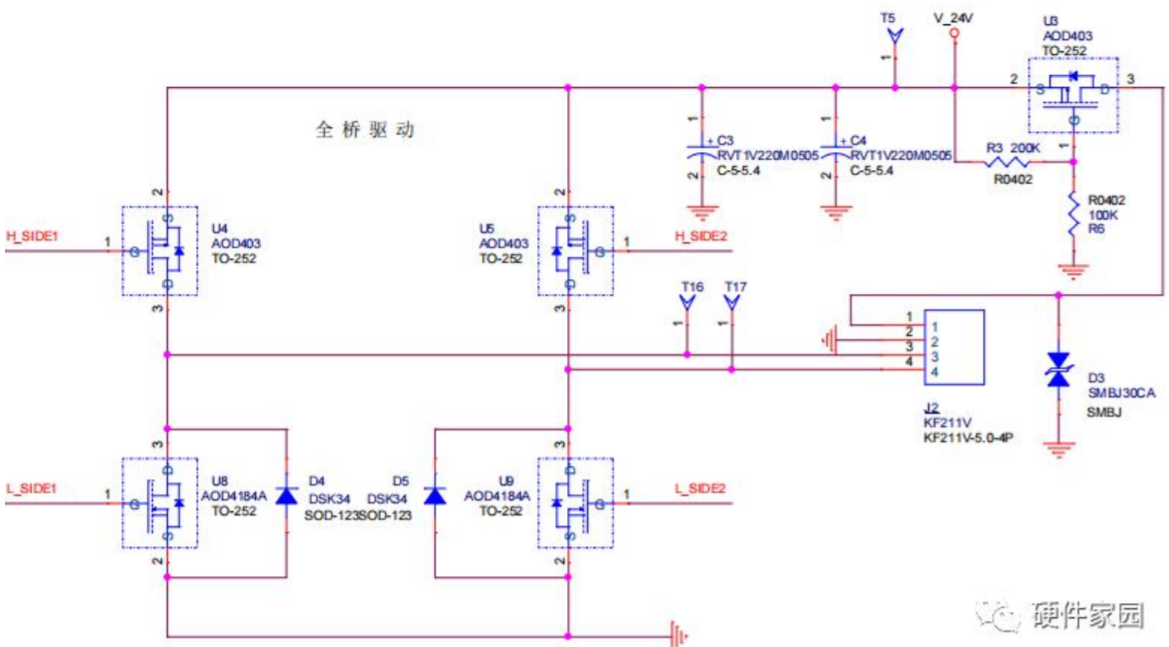

   6、全桥电路驱动大功率有刷直流电机

      在这里插入图片描述
