Hello World Demo 课程指南

概述

这是一个完整的Hello World demo示例，展示了如何在WS63 SDK中创建基本的demo程序。本教程包含从文件创建、代码编写、配置修改到编译运行的完整流程，通过这个简单的例子，初学者可以快速理解SDK demo的基本结构和核心概念。

学习目标

通过这个demo，你将学会：

如何创建工程的基本文件结构
如何编写CMakeLists.txt和Kconfig配置文件
如何修改上层配置文件将demo集成到编译系统
如何使用app_run()注册demo
如何创建和管理任务
如何使用osal_printk进行调试输出
理解SDK中关键API的使用方法
掌握完整的demo开发流程

文件结构

hello_world/
├── CMakeLists.txt          # CMake构建配置
├── Kconfig                 # 配置选项定义
├── hello_world_demo.c      # 主要源代码
└── README.md               # 本说明文档

关键概念

1. app_run() 宏

定义：	app_run(func)
功能：	将demo函数注册到应用启动系统
参数：	func：demo入口函数指针
返回值：	无
依赖：	include\app_init.h

2. osal_kthread_create()

定义：	osal_kthread_create(handler, arg, name, stack_size)
功能：	创建新的内核线程
参数：	handler：任务函数指针 arg：传递给任务的参数 name：任务名称 stack_size：任务栈大小
返回值：	osal_task*：成功返回任务句柄 NULL：失败
依赖：	include\soc_osal.h

2.1. osal_kthread_set_priority()

定义：	osal_kthread_set_priority(task, priority)
功能：	设置任务优先级
参数：	task：任务句柄 priority：优先级(0-31)
返回值：	OSAL_SUCCESS：成功 OSAL_FAILURE：失败
依赖：	include\soc_osal.h
注意：	优先级范围0-31，数值越小优先级越高(0=最高，31=最低)

3. osal_kthread_lock() / osal_kthread_unlock()

定义：	osal_kthread_lock() / osal_kthread_unlock()
功能：	获取/释放任务创建锁，确保线程安全
参数：	无
返回值：	无
依赖：	include\soc_osal.h

4. osal_printk()

定义：	osal_printk(format, …)
功能：	格式化输出调试信息到串口
参数：	format：格式化字符串 …：可变参数
返回值：	无
依赖：	include\soc_osal.h

5. osal_msleep()

定义：	osal_msleep(ms)
功能：	毫秒级延时，让出CPU给其他任务
参数：	ms：延时毫秒数
返回值：	无
依赖：	include\soc_osal.h

6. unused()

定义：	unused(var)
功能：	标记未使用的参数，避免编译器警告
参数：	var：未使用的变量
返回值：	无
依赖：	include\common_def.h

代码讲解

核心代码结构

本demo的核心代码主要分为三个部分：

1. 任务函数 (hello_world_task)

static int hello_world_task(const char *arg)
{
    unused(arg);  // 标记未使用参数

    // 初始化输出
    osal_printk("========================================\r\n");
    osal_printk("    Welcome to Hello World Demo!       \r\n");
    // ... 更多输出

    uint32_t counter = 0;

    while (1) {  // 无限循环
        counter++;
        osal_printk("Hello World! Counter: %d\r\n", counter);
        osal_msleep(HELLO_DELAY_MS);  // 延时2秒，可使用#define或者kconfig进行定义
    }

    return 0;  // 理论上不会执行到这里
}

为什么这么写:

使用 static 限制函数作用域，避免命名冲突
unused(arg) 处理未使用参数，符合代码规范
while(1) 创建持续运行的任务
osal_msleep() 避免CPU占用过高，让出执行权

2. 入口函数 (hello_world_entry)

static void hello_world_entry(void)
{
    // 声明任务句柄变量，用于存储创建的任务
    osal_task *task_handle = NULL;

    // 输出初始化信息，让用户知道demo开始启动
    osal_printk("Initializing Hello World Demo...\r\n");

    // 获取任务创建锁，确保在多线程环境下的安全性
    // 防止多个线程同时创建任务导致的问题
    osal_kthread_lock();

    // 创建Hello World任务
    // 参数1: (osal_kthread_handler)hello_world_task - 任务函数指针，需要强制类型转换
    // 参数2: 0 - 传递给任务函数的参数，这里不需要参数所以传0
    // 参数3: "HelloWorldTask" - 任务名称，用于调试和识别
    // 参数4: HELLO_TASK_STACK_SIZE - 任务栈大小，定义在宏中
    task_handle = osal_kthread_create((osal_kthread_handler)hello_world_task,
                                     0,
                                     "HelloWorldTask",
                                     HELLO_TASK_STACK_SIZE);

    // 检查任务是否创建成功
    if (task_handle != NULL) {
        // 任务创建成功，设置任务优先级
        // 优先级越高（数值越大），任务越容易被调度执行
        osal_kthread_set_priority(task_handle, HELLO_TASK_PRIO);

        // 输出成功信息
        osal_printk("Hello World task created successfully!\r\n");
    } else {
        // 任务创建失败，输出错误信息
        // 可能的原因：内存不足、系统资源耗尽等
        osal_printk("Failed to create Hello World task!\r\n");
    }

    // 释放任务创建锁，允许其他线程创建任务
    osal_kthread_unlock();
}

为什么这么写:

分离任务创建和任务执行逻辑，提高代码可读性
使用锁机制确保任务创建的线程安全
检查任务创建结果，提供错误处理
设置任务优先级，控制调度顺序

3. 系统注册 (app_run)

app_run(hello_world_entry);

为什么这么写:

这是SDK的标准模式，所有demo都必须这样注册
系统启动时会自动调用所有注册的入口函数
位置通常在文件末尾，确保所有函数都已定义

宏定义的作用

#define HELLO_TASK_PRIO          24
#define HELLO_TASK_STACK_SIZE    0x1000
#define HELLO_DELAY_MS           2000

为什么使用宏定义:

集中管理配置参数，便于修改
提高代码可读性
避免魔法数字，提高代码质量
后续可以通过Kconfig让用户配置这些参数

任务优先级说明:

范围: 0-31
规则: 数值越小优先级越高
0: 最高优先级（系统关键任务）
31: 最低优先级（空闲任务）
24: 普通应用任务优先级
建议: 一般应用任务使用20-30之间的优先级

头文件包含

#include "soc_osal.h"    // 操作系统抽象层
#include "app_init.h"    // 应用初始化
#include "tcxo.h"        // 时钟相关
#include "common_def.h"  // 通用定义（包含unused宏）

为什么包含这些头文件:

soc_osal.h: 提供任务创建、延时等OS功能
app_init.h: 提供app_run宏定义
common_def.h: 提供unused等通用宏定义
按需包含，避免不必要的依赖

配置文件的作用

CMakeLists.txt配置

# 在 application/samples/peripheral/CMakeLists.txt 中最下方添加
if(DEFINED CONFIG_SAMPLE_SUPPORT_HELLO_WORLD)
    add_subdirectory_if_exist(hello_world)
endif()

为什么需要这个配置:

告诉CMake系统在什么条件下编译hello_world目录
CONFIG_SAMPLE_SUPPORT_HELLO_WORLD 是Kconfig生成的宏
add_subdirectory_if_exist 确保目录存在时才添加

Kconfig配置

# 在 application/samples/peripheral/Kconfig 中最下方添加
config SAMPLE_SUPPORT_HELLO_WORLD
    bool
    prompt "Support HELLO_WORLD Sample."
    default n
    depends on ENABLE_PERIPHERAL_SAMPLE
    help
        This option means support HELLO_WORLD Sample.
        A simple demo showing basic demo structure and task creation.

# 目的是把 hello_world 下的 kconfig 同样选中
if SAMPLE_SUPPORT_HELLO_WORLD
menu "HELLO_WORLD Sample Configuration"
    osource "application/samples/peripheral/hello_world/Kconfig"
endmenu
endif

为什么需要这个配置:

在menuconfig中显示配置选项
depends on ENABLE_PERIPHERAL_SAMPLE 确保先启用外设示例
default n 默认不启用，用户需要手动选择
生成 CONFIG_SAMPLE_SUPPORT_HELLO_WORLD 宏供CMake使用

编译和运行

步骤1：修改上层配置文件

1.1 修改 `application/samples/peripheral/CMakeLists.txt`

在文件末尾添加以下内容：

if(DEFINED CONFIG_SAMPLE_SUPPORT_HELLO_WORLD)
    add_subdirectory_if_exist(hello_world)
endif()

修改位置: 在 set(SOURCES "${SOURCES}" PARENT_SCOPE) 之前添加

1.2 修改 `application/samples/peripheral/Kconfig`

在文件末尾添加以下内容：

config SAMPLE_SUPPORT_HELLO_WORLD
    bool
    prompt "Support HELLO_WORLD Sample."
    default n
    depends on ENABLE_PERIPHERAL_SAMPLE
    help
        This option means support HELLO_WORLD Sample.
        A simple demo showing basic demo structure and task creation.

if SAMPLE_SUPPORT_HELLO_WORLD
menu "HELLO_WORLD Sample Configuration"
    osource "application/samples/peripheral/hello_world/Kconfig"
endmenu
endif

修改位置: 在文件最后添加

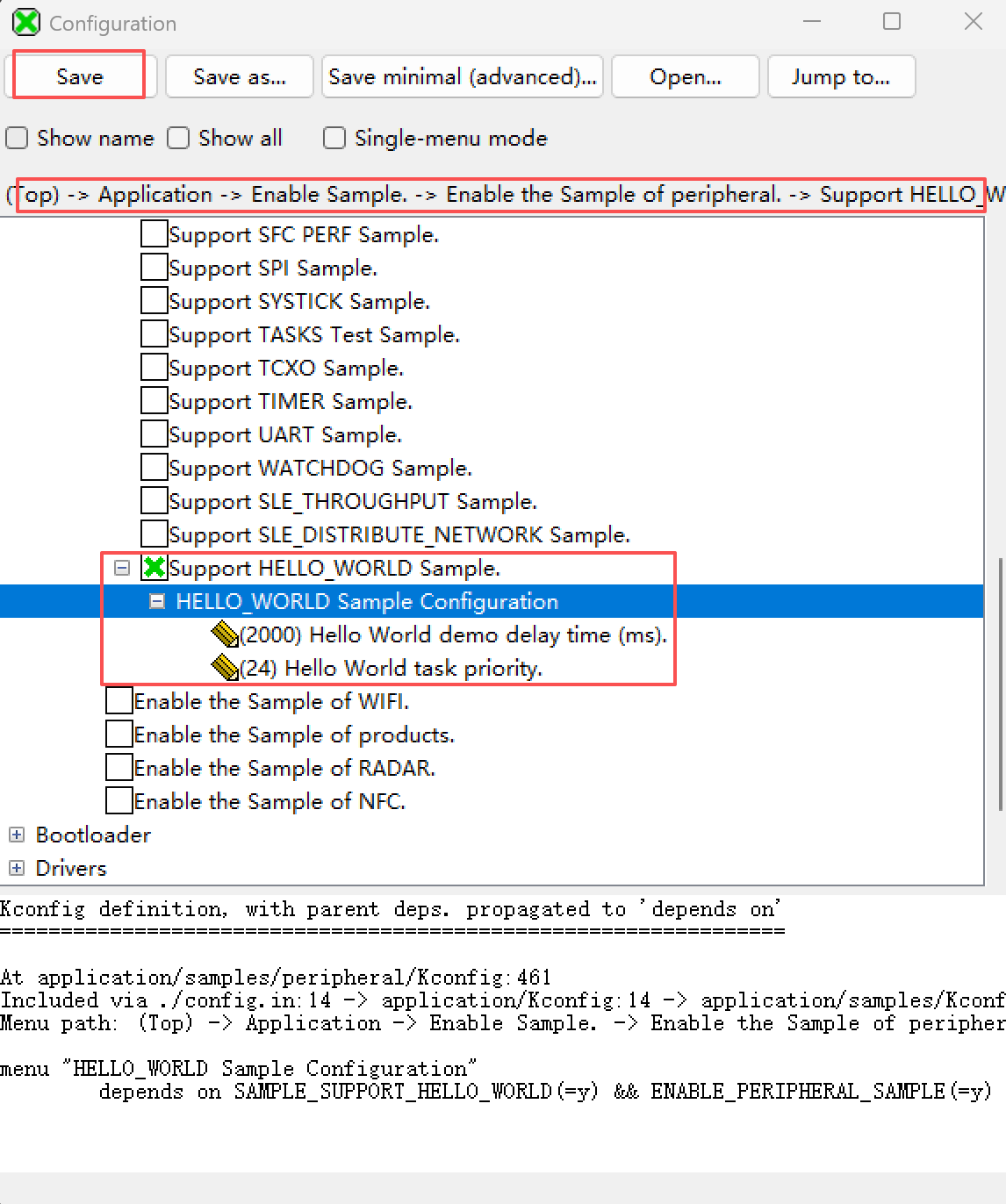

步骤2：配置编译选项

在menuconfig中：

启用 ENABLE_PERIPHERAL_SAMPLE
启用 SAMPLE_SUPPORT_HELLO_WORLD
配置Hello World参数（可选）

在这里插入图片描述

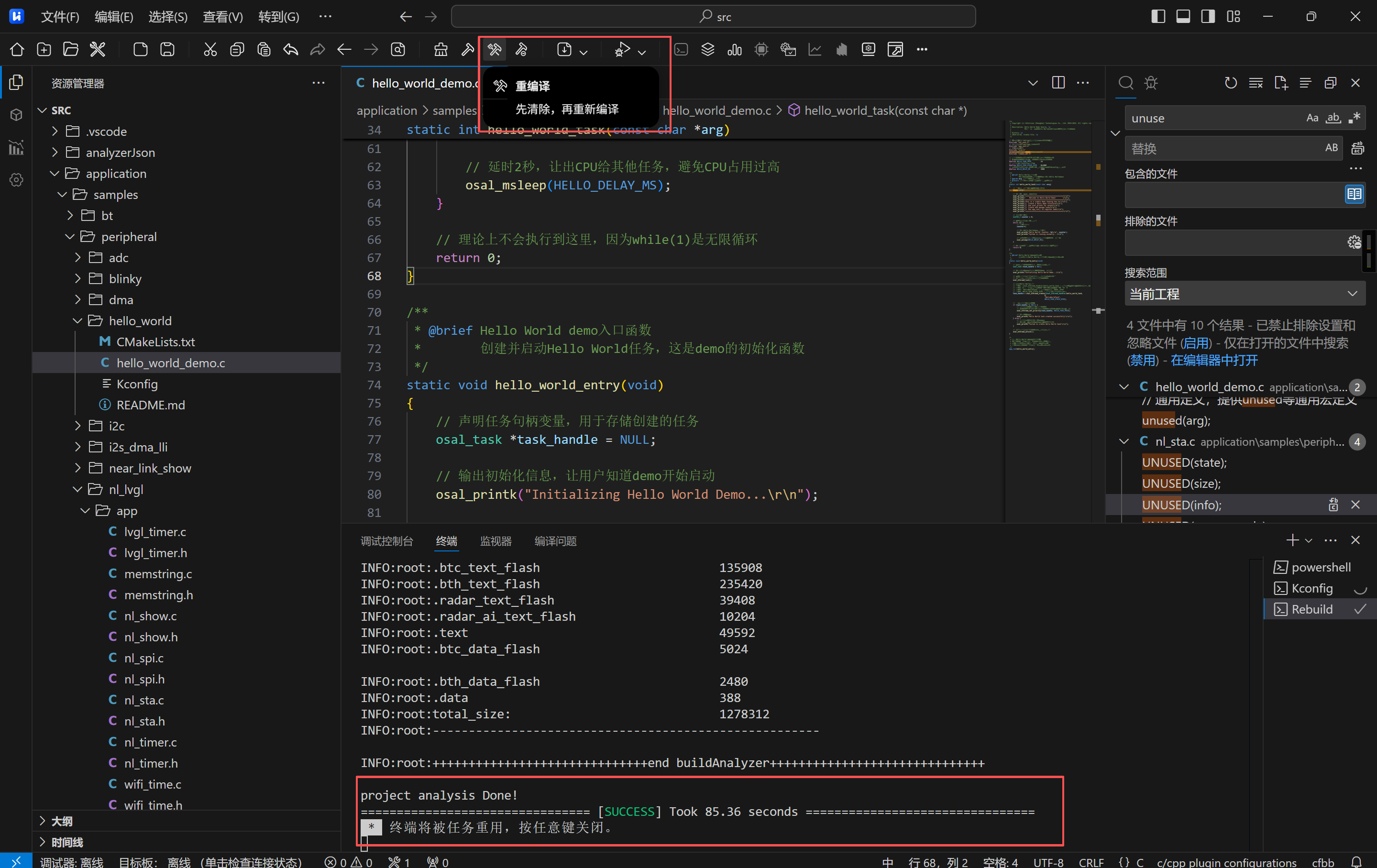

步骤3：编译

在这里插入图片描述

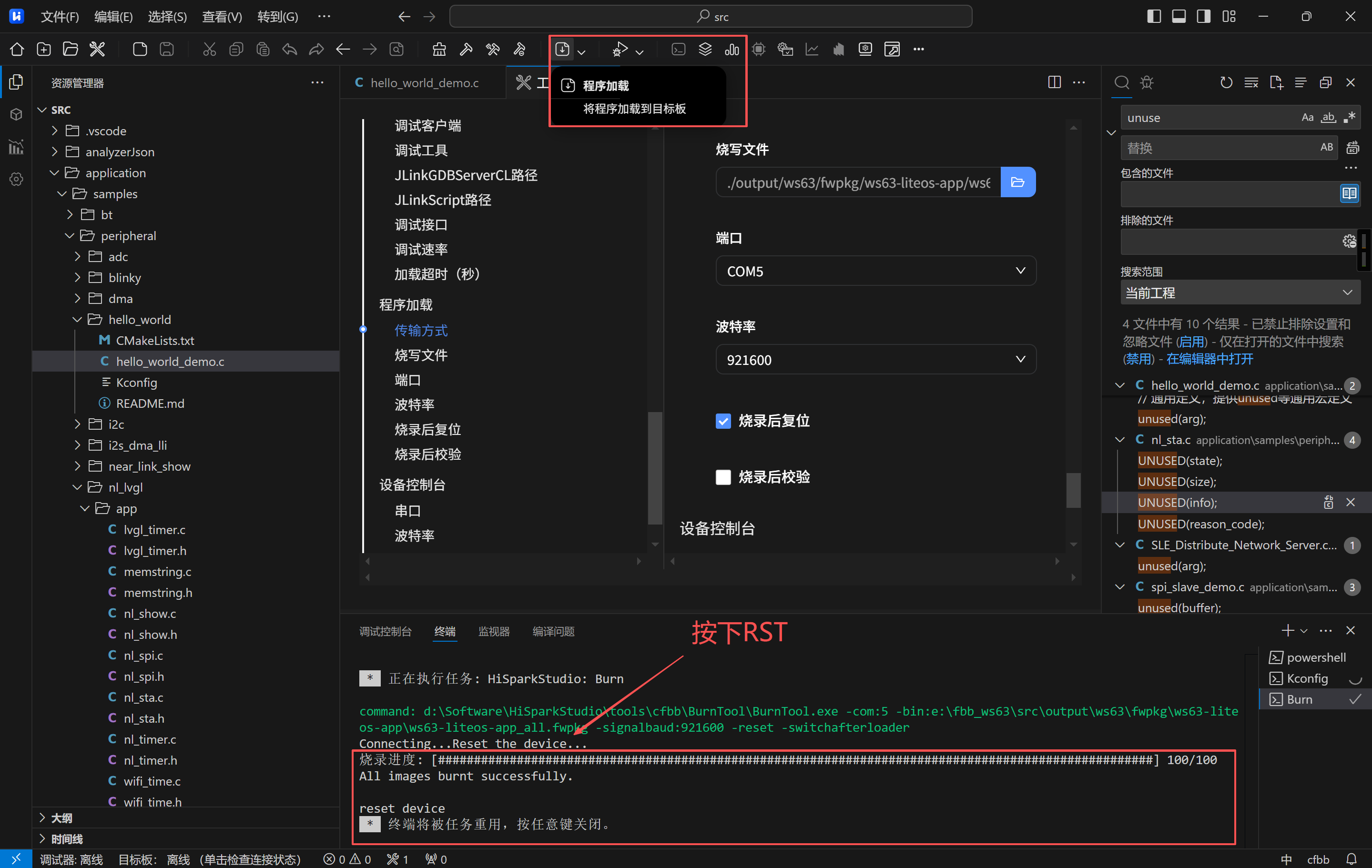

步骤4：运行

将编译好的固件烧录到开发板
通过串口工具查看输出

在这里插入图片描述

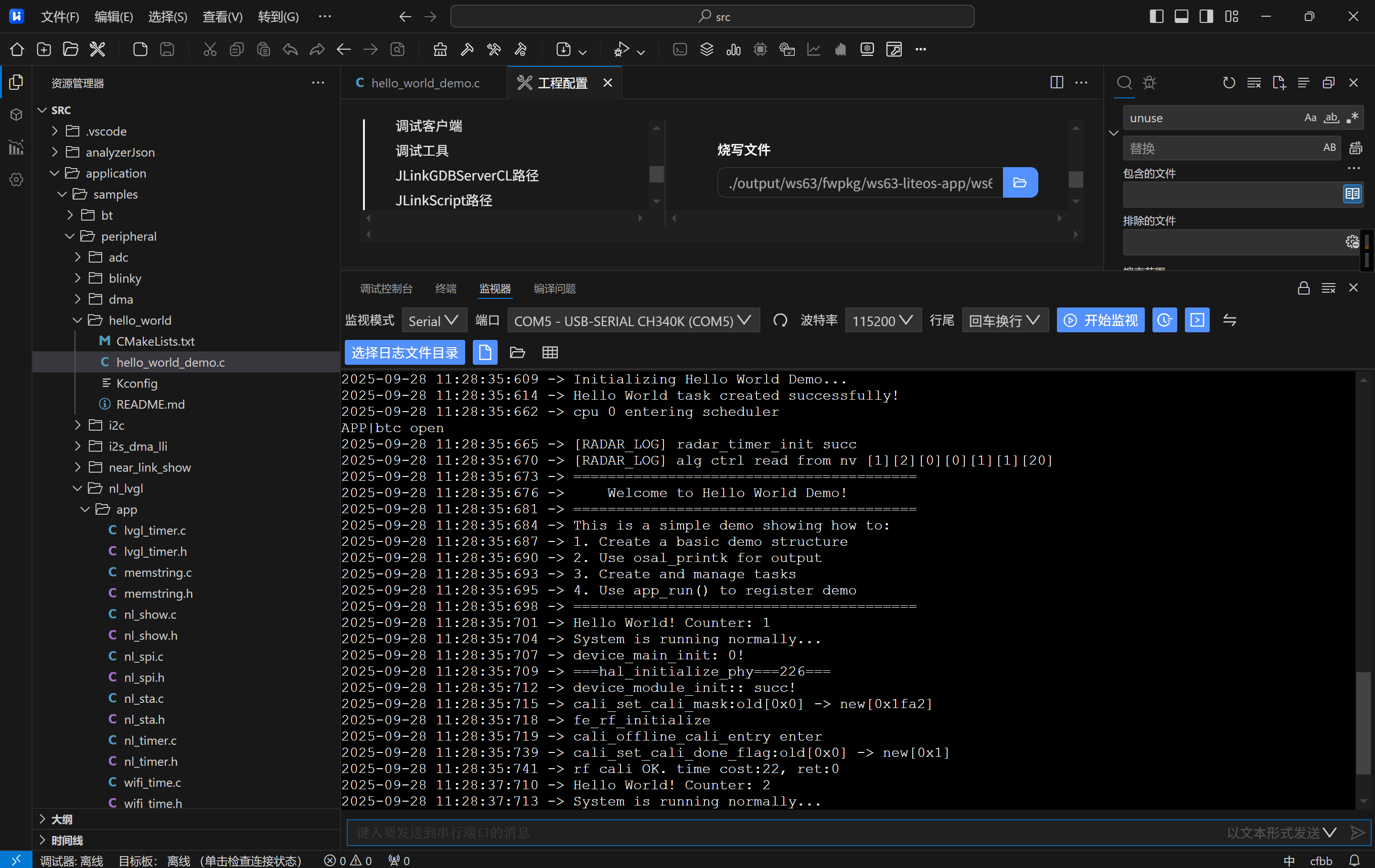

预期输出

在这里插入图片描述

========================================
    Welcome to Hello World Demo!
========================================
This is a simple demo showing how to:
1. Create a basic demo structure
2. Use osal_printk for output
3. Create and manage tasks
4. Use app_run() to register demo
========================================
Hello World! Counter: 1
System is running normally...
Hello World! Counter: 2
System is running normally...
...

扩展练习

练习1：修改输出内容

修改hello_world_task()函数中的输出内容
添加更多信息输出

练习2：调整延时时间

通过Kconfig配置修改延时时间
观察输出频率的变化

练习3：添加LED控制

添加GPIO控制代码
让LED按照Hello World的节奏闪烁

初学者常见疑问

Q1: 什么是任务（Task）？

A: 任务就像程序中的一个独立工作单元，可以同时运行多个任务。比如一个任务负责打印信息，另一个任务负责控制LED。

Q2: 为什么要用锁（lock）？

A: 锁就像厕所的门锁，确保同一时间只有一个线程能创建任务，避免冲突。

Q3: 为什么用宏定义而不是直接写数字？

A: 宏定义让代码更易读，比如HELLO_TASK_PRIO比直接写24更容易理解含义。

Q4: 为什么需要CMakeLists.txt和Kconfig？

A: CMakeLists.txt告诉编译器要编译哪些文件，Kconfig让用户可以选择是否启用这个demo。

Q5: app_run()是做什么的？

A: 就像在系统启动时"报名"，告诉系统"我要运行这个demo"。

Q6: 任务优先级是怎么设置的？

A: 优先级范围是0-31，数值越小优先级越高。0是最高优先级，31是最低优先级。我们设置的24是普通优先级。

Q7: 为什么要修改上层的CMakeLists.txt和Kconfig？

A: 就像在图书馆登记新书一样，需要告诉系统"我添加了一个新的demo"，这样系统才知道要编译它。

Q8: CMakeLists.txt和Kconfig有什么区别？

A: CMakeLists.txt告诉编译器"怎么编译"，Kconfig告诉用户"要不要编译"。用户通过menuconfig选择后，Kconfig生成宏，CMakeLists.txt根据宏决定是否编译。

常见问题

Q: 为什么看不到输出？

A: 检查串口配置和波特率设置，确保串口工具正确连接。

Q: 如何修改任务优先级？

A: 在Kconfig中配置HELLO_WORLD_TASK_PRIORITY，或在代码中直接修改HELLO_TASK_PRIO。

Q: 如何停止demo？

A: 重启开发板或烧录其他固件。

下一步学习

完成这个demo后，建议学习：

GPIO控制demo (blinky)
PWM输出demo
UART通信demo
I2C通信demo

附源码：

application\samples\peripheral\hello_world\hello_world_demo.c

// 操作系统抽象层，提供任务创建、延时等OS功能
#include "soc_osal.h"
// 应用初始化，提供app_run宏定义
#include "app_init.h"
// 时钟相关功能
#include "tcxo.h"
// 通用定义，提供unused等通用宏定义
#include "common_def.h"

// 任务优先级定义，范围0-31，数值越小优先级越高
// 0=最高优先级，31=最低优先级，24=普通优先级
#define HELLO_TASK_PRIO          24
// 任务栈大小定义，单位字节
#define HELLO_TASK_STACK_SIZE    0x1000
// 延时时间定义，单位毫秒，可使用#define或者kconfig进行定义
#define HELLO_DELAY_MS           2000

/**
 * @brief Hello World任务函数
 *        这是demo的核心任务，负责持续输出Hello World信息
 * @param arg 任务参数（未使用）
 * @return 任务返回值（理论上不会执行到这里）
 */
static int hello_world_task(const char *arg)
{
    // 标记未使用参数，避免编译器警告
    unused(arg);

    // 输出欢迎信息和demo说明
    osal_printk("========================================\r\n");
    osal_printk("    Welcome to Hello World Demo!       \r\n");
    osal_printk("========================================\r\n");
    osal_printk("This is a simple demo showing how to:\r\n");
    osal_printk("1. Create a basic demo structure\r\n");
    osal_printk("2. Use osal_printk for output\r\n");
    osal_printk("3. Create and manage tasks\r\n");
    osal_printk("4. Use app_run() to register demo\r\n");
    osal_printk("========================================\r\n");

    // 初始化计数器
    uint32_t counter = 0;

    // 无限循环，持续运行任务
    while (1) {
        // 计数器递增
        counter++;

        // 输出Hello World信息和计数器
        osal_printk("Hello World! Counter: %d\r\n", counter);
        osal_printk("System is running normally...\r\n");

        // 延时2秒，让出CPU给其他任务，避免CPU占用过高
        osal_msleep(HELLO_DELAY_MS);
    }

    // 理论上不会执行到这里，因为while(1)是无限循环
    return 0;
}

/**
 * @brief Hello World demo入口函数
 *        创建并启动Hello World任务，这是demo的初始化函数
 */
static void hello_world_entry(void)
{
    // 声明任务句柄变量，用于存储创建的任务
    osal_task *task_handle = NULL;

    // 输出初始化信息，让用户知道demo开始启动
    osal_printk("Initializing Hello World Demo...\r\n");

    // 获取任务创建锁，确保在多线程环境下的安全性
    // 防止多个线程同时创建任务导致的问题
    osal_kthread_lock();

    // 创建Hello World任务
    // 参数1: (osal_kthread_handler)hello_world_task - 任务函数指针，需要强制类型转换
    // 参数2: 0 - 传递给任务函数的参数，这里不需要参数所以传0
    // 参数3: "HelloWorldTask" - 任务名称，用于调试和识别
    // 参数4: HELLO_TASK_STACK_SIZE - 任务栈大小，定义在宏中
    task_handle = osal_kthread_create((osal_kthread_handler)hello_world_task,
                                     0,
                                     "HelloWorldTask",
                                     HELLO_TASK_STACK_SIZE);

    // 检查任务是否创建成功
    if (task_handle != NULL) {
        // 任务创建成功，设置任务优先级
        // 优先级范围0-31，数值越小优先级越高（0=最高，31=最低）
        osal_kthread_set_priority(task_handle, HELLO_TASK_PRIO);

        // 输出成功信息
        osal_printk("Hello World task created successfully!\r\n");
    } else {
        // 任务创建失败，输出错误信息
        // 可能的原因：内存不足、系统资源耗尽等
        osal_printk("Failed to create Hello World task!\r\n");
    }

    // 释放任务创建锁，允许其他线程创建任务
    osal_kthread_unlock();
}

/*
 * 注册Hello World demo到应用系统
 * 这是SDK的标准模式，所有demo都必须这样注册
 * 系统启动时会自动调用所有注册的入口函数
 * 位置通常在文件末尾，确保所有函数都已定义
 */
app_run(hello_world_entry);

application\samples\peripheral\hello_world\CMakeLists.txt

# 将hello_world_demo.c添加到源文件列表
set(SOURCES "${SOURCES}" "${CMAKE_CURRENT_SOURCE_DIR}/hello_world_demo.c" PARENT_SCOPE)

application\samples\peripheral\hello_world\Kconfig

config HELLO_WORLD_DELAY_MS
    int
    prompt "Hello World demo delay time (ms)."
    depends on SAMPLE_SUPPORT_HELLO_WORLD
    default 2000
    help
        Set the delay time between Hello World messages in milliseconds.
        Default is 2000ms (2 seconds).

config HELLO_WORLD_TASK_PRIORITY
    int
    prompt "Hello World task priority."
    depends on SAMPLE_SUPPORT_HELLO_WORLD
    default 24
    help
        Set the priority of Hello World task.
        Higher numbers indicate higher priority.
