一、设计背景与核心需求

传统停车场多依赖人工引导与计数，存在车位统计不准、找位效率低、管理成本高等问题，尤其在中小型停车场（20-50个车位）中，易出现“有位找不到、找位绕路”的混乱场景。基于单片机的停车场车位管理系统，通过传感器实时监测车位状态，结合单片机的智能控制与显示功能，可实现车位实时统计、分区引导与空位提示，大幅提升停车场运营效率。

该系统核心需求包括：精准监测单个车位占用状态（准确率≥98%），支持20-50个车位扩展；入口处显示总空位数量，各分区入口显示区域空位数；车位占用状态通过指示灯直观提示（红色占用、绿色空闲）；具备低功耗特性，单个车位监测模块功耗≤10mW，适配长时间运行；支持手动复位功能，应对传感器误判场景，同时整体成本控制在中小型停车场可接受范围。

二、硬件系统设计

硬件以STC89C52RC单片机为控制核心，主要由车位检测模块、数据汇总模块、显示引导模块及电源模块组成。车位检测模块采用超声波传感器（HC-SR04），每个车位安装1个，垂直向下安装于车位上方天花板（距离地面2.5-3m），通过发射超声波检测是否有车辆停放——无车时超声波反射时间短（对应距离＞1.5m），有车时反射时间长（对应距离＜1m），传感器将检测结果通过IO口传输至分区单片机。

数据汇总模块采用“分区单片机+主单片机”架构：20-50个车位按5-10个为1区划分，每区配备1个分区单片机，收集区内传感器数据并统计区域空位数；主单片机安装于停车场入口，通过RS485通信接收各分区数据，汇总计算总空位数。显示引导模块包括入口总显示屏（2位共阳LED数码管，显示总空位数）与分区引导屏（1位LED数码管+指示灯，显示区域空位数与引导方向），车位上方同步安装LED指示灯（红色/绿色），直观标记车位状态。

电源模块采用12V直流供电，经LM1117-5V稳压芯片转换为5V，为单片机、传感器与显示屏供电；每个车位检测模块单独配备电源开关，便于维护；主单片机旁设置手动复位按键，可一键重置系统数据，修正传感器误判导致的统计偏差。

三、软件系统设计

软件基于C语言模块化编程，围绕单片机实现车位检测、数据通信、显示控制与异常处理功能，确保数据实时性与准确性。主程序采用“定时扫描+中断响应”架构，核心流程如下：分区单片机每1秒触发超声波传感器检测，将检测结果（1为占用、0为空闲）存入数据缓存，同时统计区域内“0”的数量（即区域空位数）；每5秒通过RS485向主单片机发送分区空位数数据，主单片机接收后累加计算总空位数。

显示控制模块根据数据实时更新界面：入口总显示屏动态刷新总空位数，若总空位数为0则闪烁提示“满位”；分区引导屏显示对应区域空位数，若区域有空位则绿色指示灯亮，无空位则红色指示灯亮，引导车辆前往有空位的分区；车位上方LED指示灯与传感器状态同步，检测到车辆时亮红灯，无车时亮绿灯。

异常处理模块针对传感器误判场景设计：若某传感器连续3次检测结果与前一次相反（如频繁切换“占用/空闲”），分区单片机判定为传感器异常，向主单片机发送故障信号，同时对应车位指示灯闪烁黄色，提醒管理员检修；主单片机接收故障信号后，在入口显示屏标注“某区故障”，避免引导车辆前往故障区域。此外，软件支持通过按键手动修改车位状态，应对特殊情况（如临时占用车位）。

四、系统测试与优化

系统测试在模拟停车场（30个车位，分3区，每区10个车位）中开展，重点测试车位检测准确率、数据通信稳定性与显示响应速度。准确率测试中，随机占用15个车位，系统统计总空位数为15，单个车位状态识别准确率达99%，仅1个传感器因安装角度偏差出现误判；通信测试连续运行24小时，分区与主单片机数据传输无丢包，总空位数更新延迟≤1秒；显示测试中，车位状态变化后，指示灯与显示屏更新响应时间≤0.5秒，符合实时性需求。

根据测试结果优化系统：针对传感器安装角度偏差问题，设计可调节支架，确保超声波垂直对准车位中心；针对强光环境下LED显示屏可视性差的问题，更换高亮度LED（亮度≥800cd/m²），提升白天辨识度；针对分区通信距离限制（原RS485通信距离≤50m），增加信号中继模块，扩展通信距离至100m，适配大型停车场。优化后系统运行稳定，操作便捷，可有效解决中小型停车场车位管理混乱的问题，降低管理成本，提升用户停车体验。

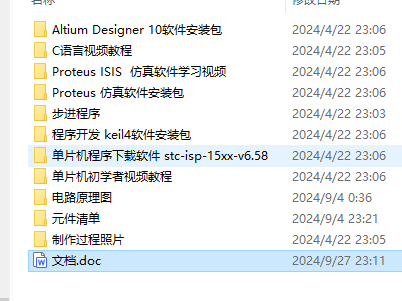

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
