小技巧：STM32中使用SEGGER RTT日志功能 - 完整使用指南

#STM32 #RTT #嵌入式日志 #SEGGER #调试技巧

李子希超努力

1631人浏览 · 2025-09-27 23:14:06

李子希超努力 · 2025-09-27 23:14:06 发布

1. RTT简介

1.1 什么是RTT

RTT(Real Time Transfer)是SEGGER提供的一种嵌入式系统日志输出技术，相比传统串口有以下优势：

高速传输：最高可达1MB/s
无需额外硬件：直接通过调试器传输
不影响程序实时性：后台传输不阻塞主程序
多通道支持：可同时用于日志、命令交互等

1.2 工作原理

RTT在目标内存中创建共享数据块，调试器通过JTAG/SWD接口直接读写内存实现数据交换。

2. 环境搭建

2.1 获取RTT源码

bash

# 从SEGGER官网下载J-Link软件包
# 路径：安装目录/Segger/JLink_VXXX/Samples/RTT

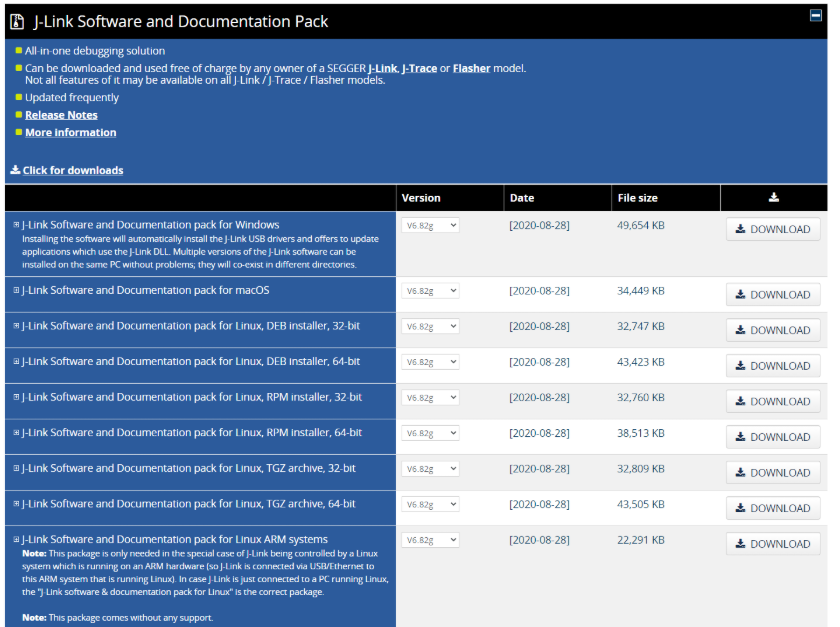

首先在官网选择合适的版本下载并安装 Jlink官网链接

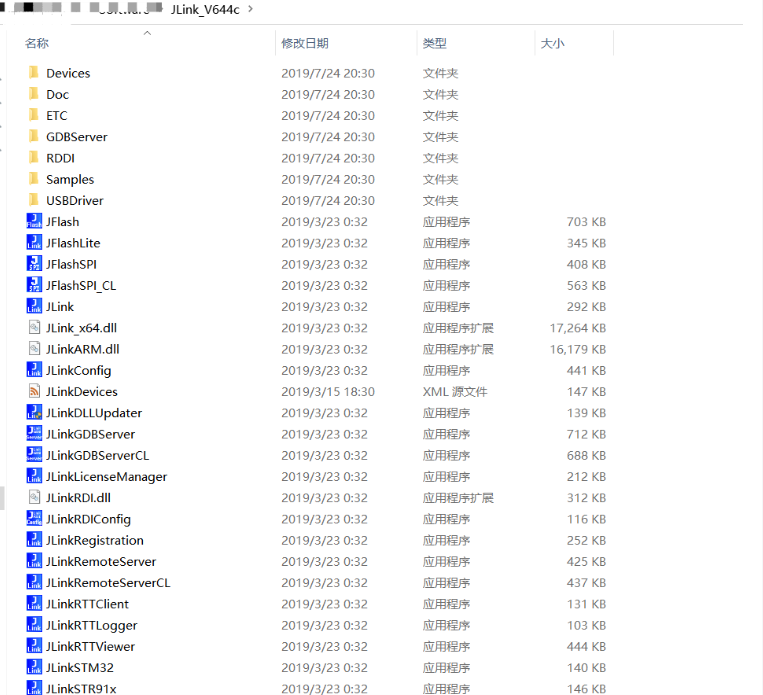

下载完成安装后，可以看见以下所有的目录：RTT使用的库在Samples里面

2.2 工程配置

将以下文件添加到STM32工程：

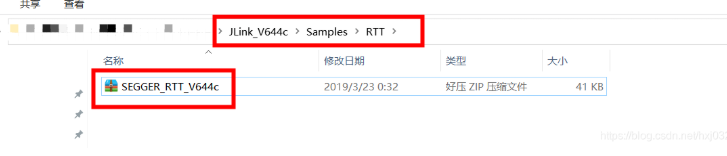

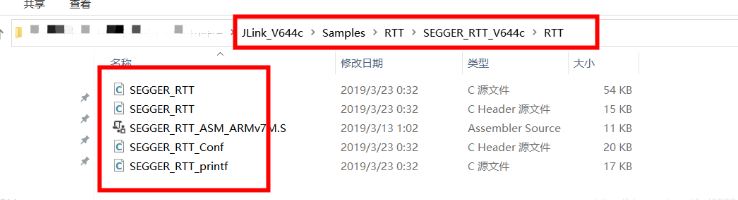

将里面的压缩包打开。可以得到所有的需要的文件

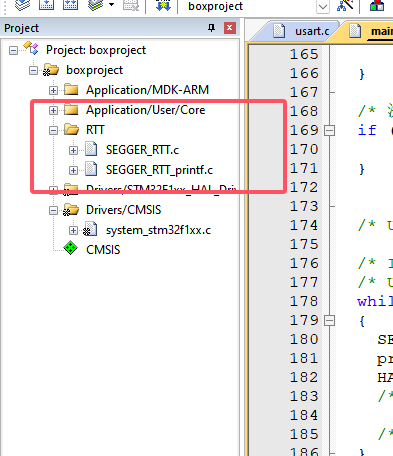

将这些加入到自己的keil工程中

加上头文件路径

务必将取消这个勾选！！！

3. 基础使用

3.1 初始化配置

基础的打印操作：

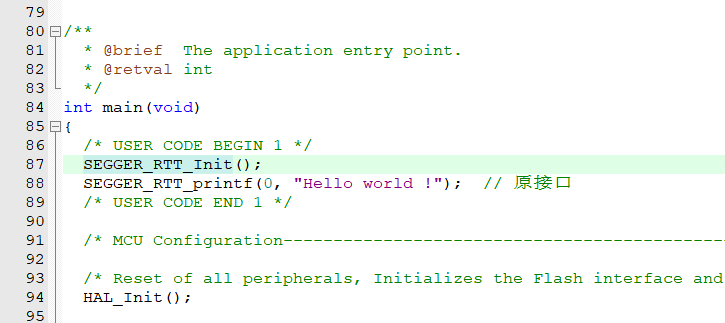

可以直接在main函数中初始化RTT：即可使用：// RTT自动初始化，无需额外配置

不要忘记加上头文件：#include "SEGGER_RTT.h"

封装使用或重映射至熟悉的printf函数：

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include <string.h>
#include <stdio.h>
#include "SEGGER_RTT.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

void print_log(const char * sFormat, ...)
{
	va_list ParamList;
	va_start(ParamList, sFormat);
	SEGGER_RTT_vprintf(0, sFormat, &ParamList);
	va_end(ParamList);
}


int fputc(int ch, FILE *f)
{
    SEGGER_RTT_PutChar(0, ch); // 将字符发送到 RTT 的终端 0
    return ch;
}

/* USER CODE END 0 */

最终实现基本的输出日志功能：打开jlink安装的位置文件夹中的J_Link RTT Viewer 窗口，并进行连接后，运行程序即可打印日志功能.

硬件上，Jlink 连接线连接到 STM32上，打开【Segger RTT Viewer Vxxx.exe】，连接芯片，我这里选择的是 STM32F7676IG，请根据自己所用的芯片进行选择

在主函数中调用：

3.2 深入高级日志输出

// 简单的字符串输出
SEGGER_RTT_WriteString(0, "Hello RTT!\n");

// 格式化输出(类似printf)
SEGGER_RTT_printf(0, "System Started, Time: %dms\n", HAL_GetTick());

// 带颜色的输出
SEGGER_RTT_WriteString(0, RTT_CTRL_TEXT_BRIGHT_GREEN "OK: Operation Success\n");

4. 高级功能

4.1 多通道配置

// 定义多个通道
#define LOG_CHANNEL   0
#define DEBUG_CHANNEL 1
#define ERROR_CHANNEL 2

// 分别输出到不同通道
SEGGER_RTT_WriteString(LOG_CHANNEL, "Normal log message\n");
SEGGER_RTT_WriteString(DEBUG_CHANNEL, "Debug information\n");
SEGGER_RTT_WriteString(ERROR_CHANNEL, "Error occurred!\n");

4.2 颜色配置

// 颜色控制序列
#define RTT_COLOR_RED     RTT_CTRL_TEXT_BRIGHT_RED
#define RTT_COLOR_GREEN   RTT_CTRL_TEXT_BRIGHT_GREEN
#define RTT_COLOR_YELLOW  RTT_CTRL_TEXT_BRIGHT_YELLOW
#define RTT_COLOR_BLUE    RTT_CTRL_TEXT_BRIGHT_BLUE
#define RTT_COLOR_RESET   RTT_CTRL_RESET

// 彩色日志输出
SEGGER_RTT_WriteString(0, RTT_COLOR_GREEN "[INFO] " RTT_COLOR_RESET);
SEGGER_RTT_printf(0, "Sensor value: %d\n", sensor_value);

4.3 自定义打印函数

// 封装便于使用的日志函数
void log_info(const char* format, ...)
{
    SEGGER_RTT_WriteString(0, RTT_COLOR_GREEN "[INFO] " RTT_COLOR_RESET);

    va_list args;
    va_start(args, format);
    SEGGER_RTT_vprintf(0, format, &args);
    va_end(args);

    SEGGER_RTT_WriteString(0, "\n");
}

void log_error(const char* format, ...)
{
    SEGGER_RTT_WriteString(0, RTT_COLOR_RED "[ERROR] " RTT_COLOR_RESET);

    va_list args;
    va_start(args, format);
    SEGGER_RTT_vprintf(0, format, &args);
    va_end(args);

    SEGGER_RTT_WriteString(0, "\n");
}

5. 实战应用

5.1 在FreeRTOS中使用

// 线程安全的RTT输出
void thread_safe_log(const char* format, ...)
{
    taskENTER_CRITICAL();

    va_list args;
    va_start(args, format);
    SEGGER_RTT_vprintf(0, format, &args);
    va_end(args);

    taskEXIT_CRITICAL();
}

5.2 性能监控

void performance_test(void)
{
    uint32_t start_time, end_time;

    start_time = HAL_GetTick();
    for(int i = 0; i < 1000; i++) {
        SEGGER_RTT_printf(0, "Test message %d\n", i);
    }
    end_time = HAL_GetTick();

    SEGGER_RTT_printf(0, "RTT Performance: %d messages in %dms\n",
                      1000, end_time - start_time);
}
6. 调

6. 调试工具使用

6.1 J-Link RTT Viewer

连接J-Link调试器
打开J-Link RTT Viewer
自动检测目标设备
实时查看日志输出

6.2 Telnet连接

bash

# 通过telnet连接RTT服务器
telnet localhost 19021

7. 常见问题解决

7.1 无法检测到RTT

检查调试器连接
确认目标设备在运行状态
验证RTT缓冲区地址设置

7.2 输出乱码

检查RTT版本兼容性
确认缓冲区大小设置合理
验证内存访问权限

7.3 性能优化

// 批量输出减少调用次数
char buffer[256];
snprintf(buffer, sizeof(buffer), "Multiple values: %d, %f, %s\n", val1, val2, str);
SEGGER_RTT_WriteString(0, buffer);
