【Nordic随笔】在使用nRF54L15DK遇到的问题

本文章是给读者总结一下nRF54L15DK遇到的问题，以及程序在DK能运行，但是自己板子无法运行的问题

Q1、DK的供电

nRF54L15DK默认供电是1.8V的，所以在调试用杜邦线I2C/SPI外设的时候，就会发现死活通信不上，但是用DK的供电又可以

Q1解决办法

nRF54L15DK上面有一个PMIC：nRF1300，可以使用 Board Configurator 工具去配置供电的电压
当然你想配置DK上面的虚拟串口流控也可以

Q2烧录

nRF54L15DK有一个nRF5340，这个芯片是用来虚拟成J-LINK烧录DK上面的nRF54L15芯片的，它也可以当作J-LINK给其自己的板子做烧录器使用，注意外部板子需要单独供电：1.8V-3.6V
使用的排线是1.27 2*5的排线

Q3 代码在nRF54L15DK上面可以跑起来，但是自己板子跑不起来排查方向

3.1低频晶振

nRF54L15DK上面有低频32.768晶振,如果自己板子没有的话，需要在代码里面修改使用内部RC，修改办法可以看我之前写的博客

3.2高频晶振

如果板子的程序已经跑起来了，但是搜索不到蓝牙广播，那么有可能是高频晶振的频偏比较大，所以需要调整频偏，如果有频谱仪测试是最好的

3.3板级定义

确认一下板子的引脚和DK是否有冲突，例如LED初始化，按键初始化，串口初始化，不需要的可以在overlay上面去disable

3.4 芯片选择

有些开发者可能自己板子使用的是nRF54L05芯片，但是nRF54L15DK上面芯片是nRF54L15
二者代码是兼容的，但是需要注意编译的时候选对芯片，其次：如果有使用到Flash的，注意nRF54L05Flash是500K，nRF54L15是1524K，地址不要搞冲突了

Q4其他问题

有问题持续更新

Q4.1 引脚问题

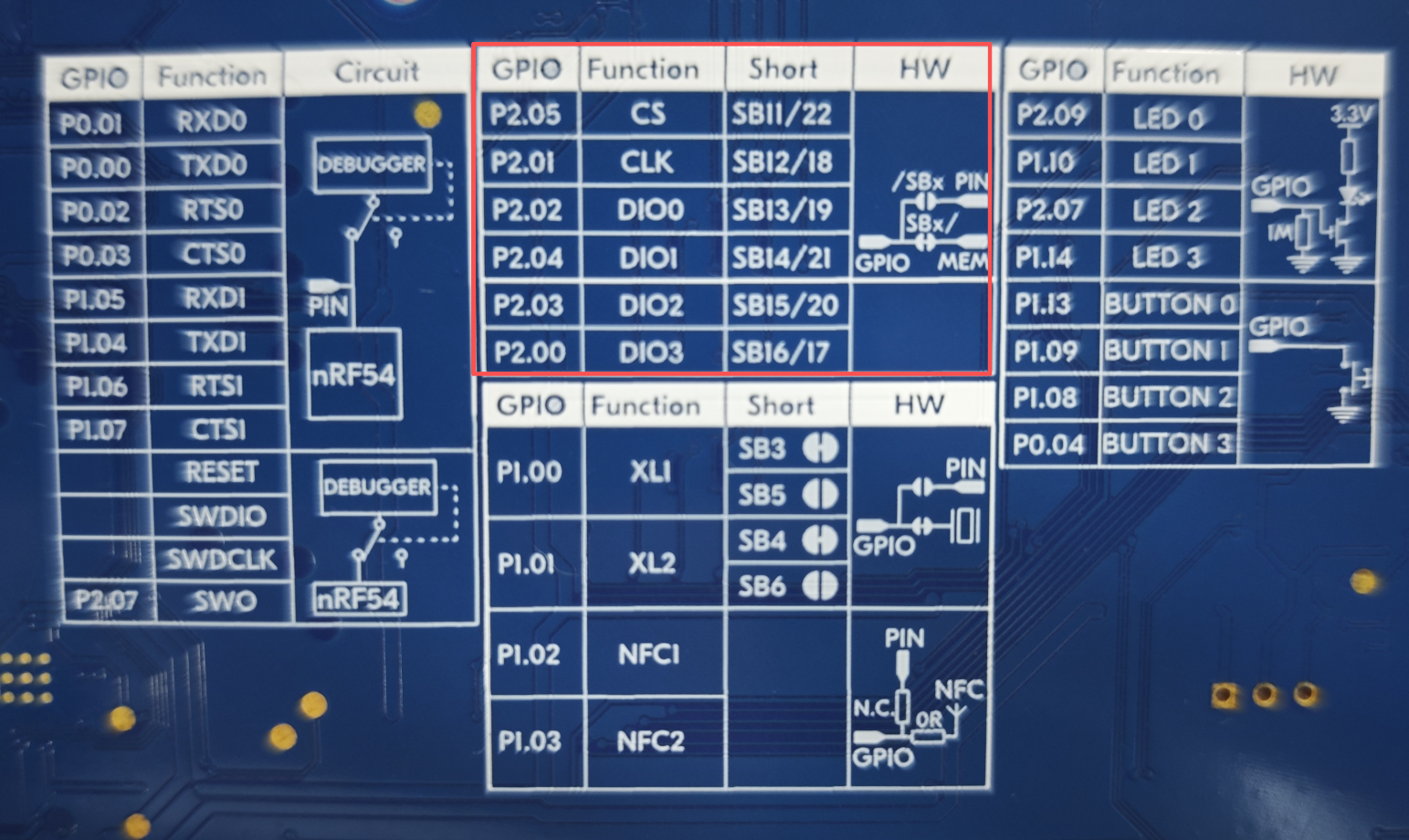

DK的部分引脚用来接乐DK上面的Flash，如果需要测试使用，注意要把焊盘隔开
