CST（CST studio suite工作室套装）的电路是支持IBIS和SPICE模型的，这个大家都知道。但是，SPICE模型仅限于控制符为.subckt，就是黑盒子式的子电路模型。这期我们看看更多的未直接支持的情况，比如HSPICE。

HSPICE的输入是一个.sp文件，包含电路的线路信息“netlist”,也叫Input netlist file或SPICE netlist。

举个传输线仿真的HSPICE例子:

* Stripline circuit

.Tran 50ps 7.5ns

.OPTION  post Probe

VIN 1 0 PWL 0 0v 250ps 0v 350ps 3.3v

Rsource 1 2 50

Tfirst 2 0 3 0 ZO=50 TD=0.17ns

C2 3 0 2p

Tsecond 3 0 4 0 ZO=50 TD=500ps

Rtermination 4 0 50

.Probe v(1) v(2) v(3) v(4)

.End

注意，这个.sp案例中的控制符是.OPTION，其他可能用到的控制符包括.Tran,.PARAM, .INC, .LIB，.MODEL. 等等。我们在每一句后面加上解释：

* Stripline circuit 带星的是信息, comment而已

.Tran 50ps 7.5ns 瞬态仿真7.5纳秒

.OPTION  post Probe 控制部分：开始

VIN 1 0 PWL 0 0v 250ps 0v 350ps 3.3v VIN是个线性电压源，位于线路节点1和0（地）之间，t=0时 V=0V, t=250皮秒时，V=0V，t=350皮秒时，V=3.3V。PWL是piecewise linear source， 就是不同时间段不同信号。

Rsource 1 2 50 节点1和2之间的内阻50

Tfirst 2 0 3 0 ZO=50 TD=0.17ns 节点2和3之间传输线，阻抗50欧，延时0.17ns；

C2 3 0 2p 节点3和地之间的电容C2；

Tsecond 3 0 4 0 ZO=50 TD=500ps 又一个传输线；

Rtermination 4 0 50 负载阻抗50欧

.Probe v(1) v(2) v(3) v(4) 在四个线路节点1234放探针

.End 结束

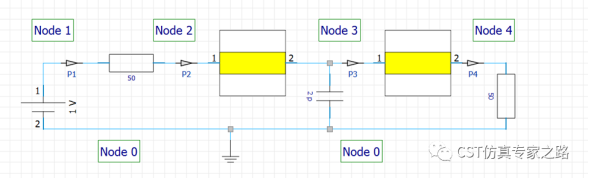

然后我们想一想这个电路如果画出来应该是什么样的？用CST的电路模块画大概是这样的（示意拓扑而已）：

 如果把这个.sp文件拖拽到CST中，则报错“Subcircuit not found”，也就是我们刚才说的，目前CST只支持子电路，而这个HSPICE是包含仿真设置的文件，并不是个单纯子电路。

那么问题来了，我们如何将这个.sp文件拆成子电路和仿真设置，然后用在CST的电路仿真呢？答案是用到SPICE分割宏工具：

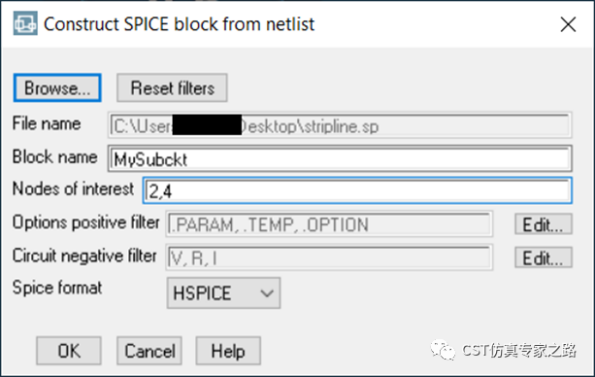

Browse选中.sp文件，定义想要提取的子电路节点（可以很多个）：

这里的circuit negative filter是负过滤，意思是我们不让subcircuit包括某些toplevel的内容，一般都是电压源，电流源，内阻。

这样就把HSPICE拆成了控制文档和电路文档两部分了，还有个log：

 运行宏的CST电路中自动导入了这个子电路SPICE，自动添加了Tran瞬态任务，自动选好“HSPICE导出“的仿真模式：

拆分的几部分SPICE内容：

有人可能问了，这不是已经导出SPICE了吗？为什么还要Tran任务HSPICE Export？这是因为用户可以在CST这里继续添加其他电路部分，或者3D仿真部分，然后整体再作为HSPICE模型导出。举个例子：

随便激励个信号（比如高斯），就导出HSPICE了，位置是项目文件夹->Results->DS,打开查看：

可见HSPICE中，我们生成的OPTION内容更多，SUBCKT也更多，有端口信息，也有端口激励的信号（高斯signal）,然后就可以拿去做HSPICE仿真了。

 最后一点，如果CST与其他HSPICE仿真工具都有安装在同一台机器，可以用下面这个宏工具明确HSPICE.exe的位置，这样Tran任务中就会出现新的选项，可以直接调用HSPICE仿真工具仿真并返回结果，免去以上HSPICE分割和导出sp文档的步骤哦！

小结：

１.  CST虽然不能直接仿真HSPICE，但是可以处理HSPICE，拆成子电路仿真；还可以配合三维电磁仿真，场路结合，电路任务，最后导出新系统的HSPICE。

２.  拆出来的或导出新的HSPICE可以直接或间接地在其他HSPICE仿真工具中使用。

３.  SPICE拆分宏工具也适用于PSPICE，LTSPICE，支持其他SPICE后缀，*.cir;*.net; *.txt"，可多次使用。

４.  常见场景是DDR供应商提供HSPICE用来SI仿真。

５.  Knowledge base FAQ原文：QA00000071096
