基本运算放大器
几种基本运算放大电路
做项目想学习一下运放,发现网上找资料几乎很少找到有用的资料,于是重新学习一遍。学
了又忘忘了又学的路上徘徊。
让我们一起来学习LM358双路低功耗的差分式运算放大器,它可以单电源或双电源供电。具
有较高的开环增益、内部补偿、高共模范 围和良好的温度稳定性,以及具有输出短路保护的特
点。广泛应用于传感器的放大电路、直流放大模块、音频放大电路和传 统的运算放大电路中。

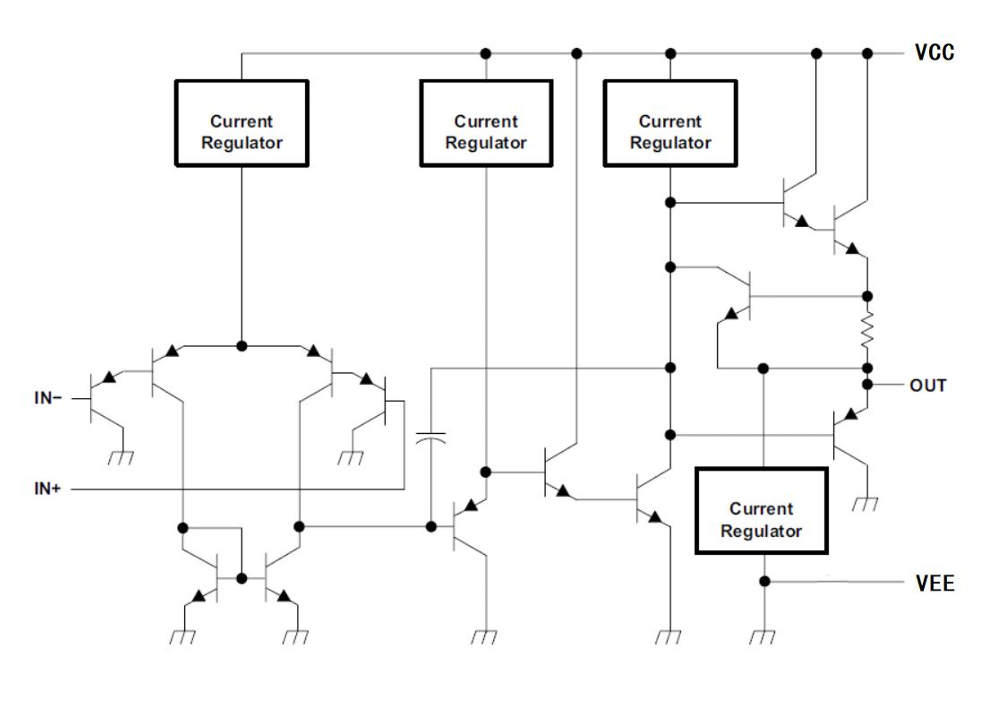

1、内部结构图

内部结构图我也不是很懂,依稀记得上大学时老师讲的内部是由三部分放大电路组成
1、输入级-(差分放大电路):由两个完全对称的共射极放大电路组成。主要作用抑制温漂(温度变
化引起器件参数变化)、提高共模抑制比等,把差模电压转换成电流差。总之就是为了稳定
2、中间级-增益级(共射极放大电路) :由共射极放大电路组成。主要作用放大电压 提供80~100dB
的开环增益,所有运放噪声、失调、漂移,都在这一级被放大,80 dB = 10^(80/20) = 10⁴
3、输出级-互补级输出(共集电极放大电路):主要作用驱动负载
2、虚短 和 虚断
虚短(Virtual Short)理想运放开环增益 A∞,当负反馈成立后,两输入端之间的电压差被强行压
缩到 0:V⁺ ≈ V⁻",这只是电压相等,并不是真的短路。
虚断(Virtual Open)理想运放输入阻抗 ∞,因此两个输入端不会吸入任何电流:I⁺≈ I⁻ ≈ 0
3、基本运算放大电路

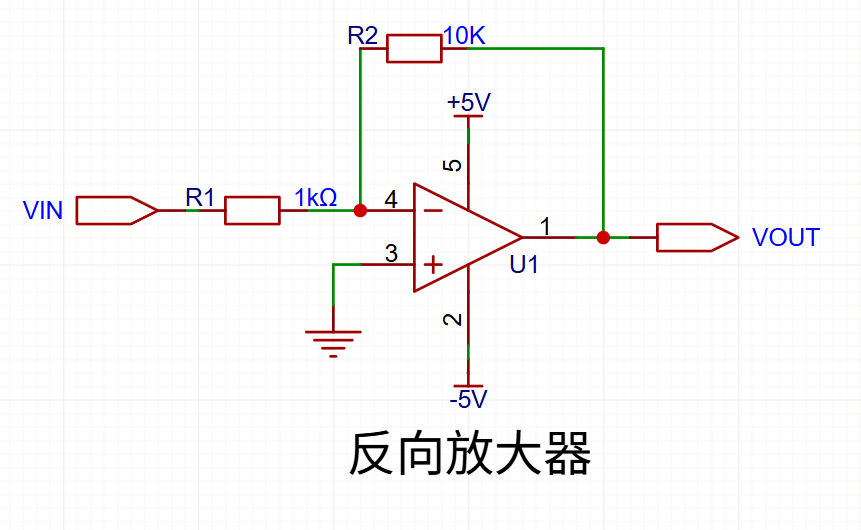

1、反向运算放大电路

虚短 V+≈V-≈0
虚断 理想运放输入阻抗 ∞ ,因此V-没有电流流入、R1和R2类似串联
此时Vin到Vout相当于串联:I1=(Vin-V-)/ R1,I2=(V- - Vout)/R2
由于虚短V-≈0换算 I1=Vin/R1,I2=-Vout/R2
由串联电路电流相等 I1=I2,Vin/R1=-Vout/R2
结合公式 Vout= -(R2/R1)*Vin

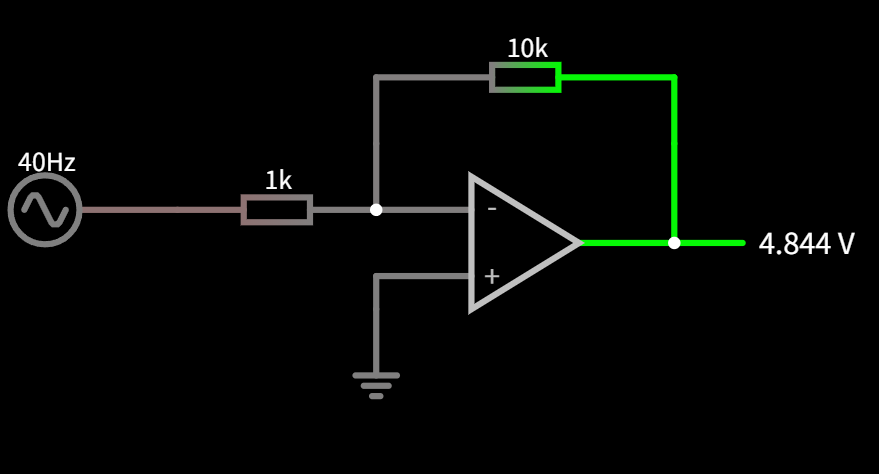

我们通过circuitjs在线电路验证,R1=1K、R2=10K,10倍增益,输入一个峰值500mV的正玄波
左图为输入信号,右图为输出信号。输入峰值500mV、输出峰值5V 相位相差180度(半个周期)
满足Vout= -(R2/R1)*Vin

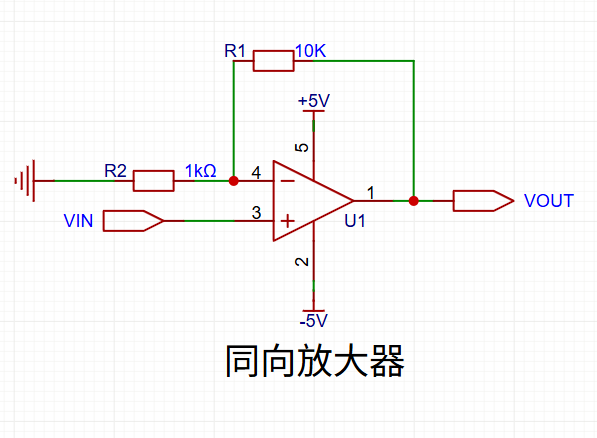

2、同向运算放大电路

虚短 V+≈V-
虚断 理想运放输入阻抗 ∞ ,因此V-没有电流流入、R1和R2类似串联
由此可得输出电压 Vout=I*(R1+R2)
又因为虚短 V+≈V- 因此可以求出R1上的电流 I=Vin/R2
结合公式 Vout=Vin*(R1+R2)/R2

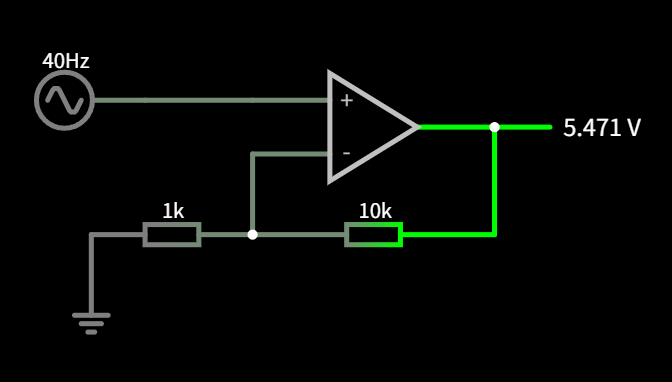

我们通过circuitjs在线电路验证,R1=1K、R2=10K,11倍增益,输入一个峰值500mV的正玄波
左图为输入信号,右图为输出信号。输入峰值500mV、输出峰值5.5V
满足Vout=Vin*(R1+R2)/R2

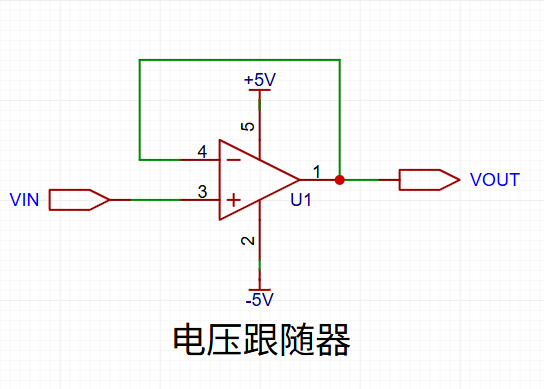

3、电压跟随器

虚短 V+≈V-
虚断 理想运放输入阻抗 ∞ ,因此V-没有电流流入V+和V-
由此可得 Vout=Vin
我们通过circuitjs在线电路验证,输入一个峰值5V的正玄波

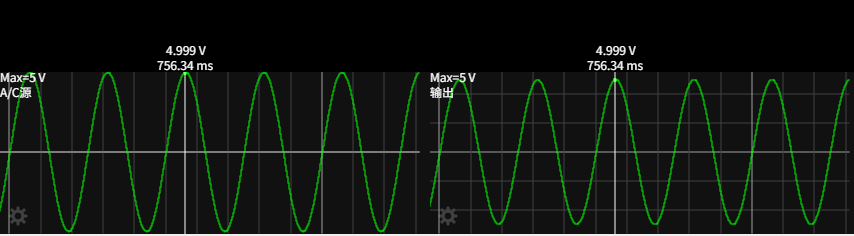

左图为输入信号,右图为输出信号。输入峰值5V、输出峰值5V
满足Vout=Vin

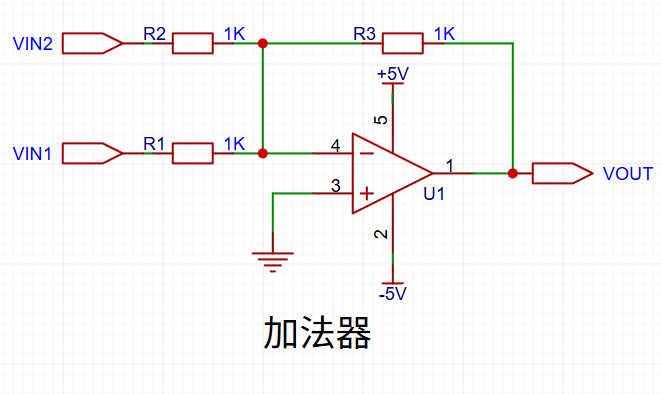

4、加法器

虚短 V+≈V- = 0
虚断 理想运放输入阻抗 ∞ ,因此V-没有电流流入V+和V-
由此可得 I3=I1+I2
展开 I3=(V- -Vout)/R3,I1=(Vin1-V-)/R1,I2=(Vin2-V-)/R2
展开 I3=-Vout/R3,I1=Vin1/R1,I2=Vin2/R2
展开 -Vout/R3=(Vin1/R1)+(Vin2/R2)
带入可得 -Vout=((Vin1/R1)+(Vin2/R2))*R3
R1=R2=R3 结合公式 Vout=-(Vin1+Vin2)

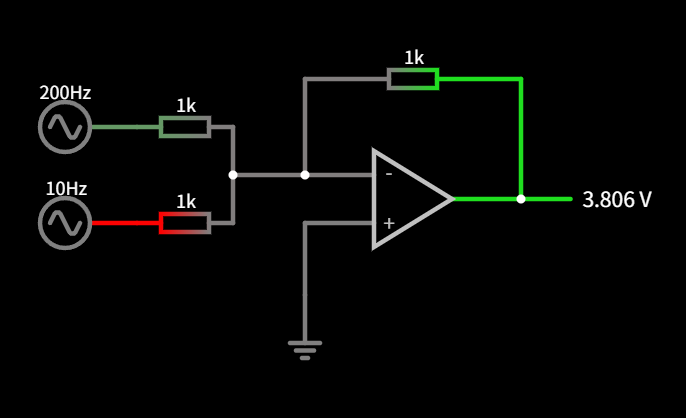

我们通过circuitjs在线电路验证
Vin1输入一个峰值5V频率10Hz的正玄波
Vin2输入一个峰值5V频率200Hz的正玄波

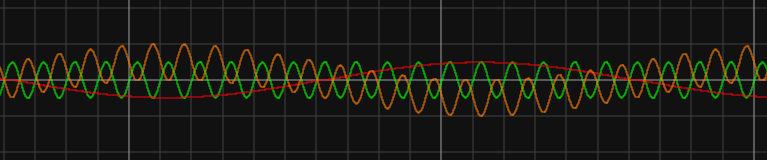

红线 VIn1 10HZ 5V
绿线 VIn2 200Hz 5V
黄线 Vout 正负10V
我们可以得到一个非常好玩的波形,惊奇的发现Vin1+Vin2=-Vout

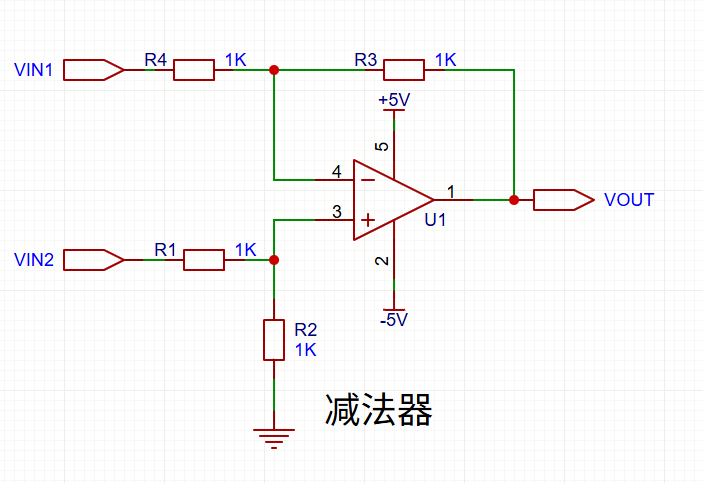

5、减法器

虚短 V+≈V-
虚断 理想运放输入阻抗 ∞ ,因此V-没有电流流入V+和V-
由V+ ≈ V- 可得 (Vin2-V+)/R1 = V+ /R2 ,(Vin1-V-)/R4 = (V- - Vout)/R3
化简得 2V+ =Vin2,Vout = 2V- - Vin1
结合公式 Vout = Vin2 - Vin1

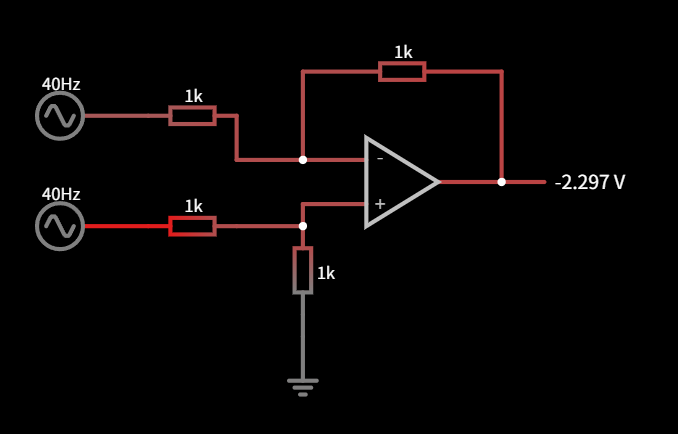

我们通过circuitjs在线电路验证
Vin1输入一个峰值3V频率40Hz的正玄波
Vin2输入一个峰值5V频率40Hz的正玄波

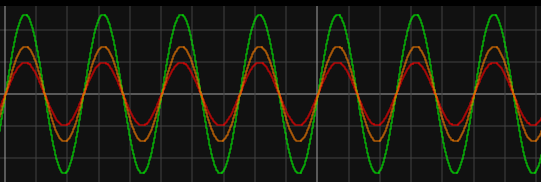

我们可以看到 绿色 - 黄色 = 红色

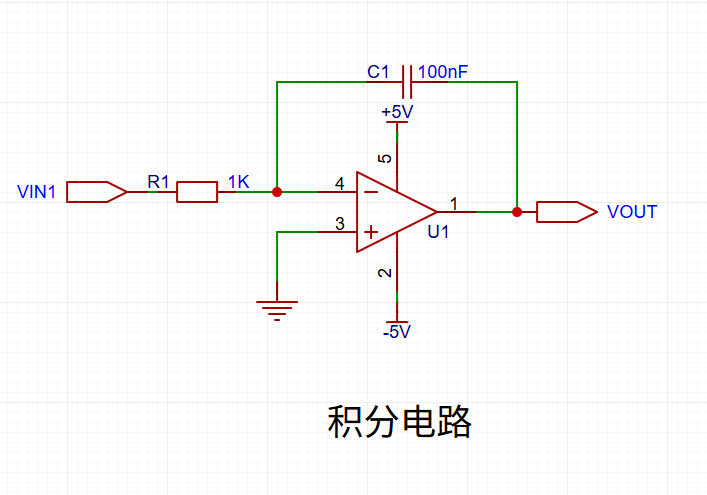

6、积分电路

虚短 V+≈V-
虚断 理想运放输入阻抗 ∞ ,因此V-没有电流流入V+和V-
通过R1的电流和C1的电流相等
得 I=Vin1/R1,I=C*dUc/dt=-C*dVout/dt
若Vin1为恒定电压 Vout=-U*t/(R1*C1)

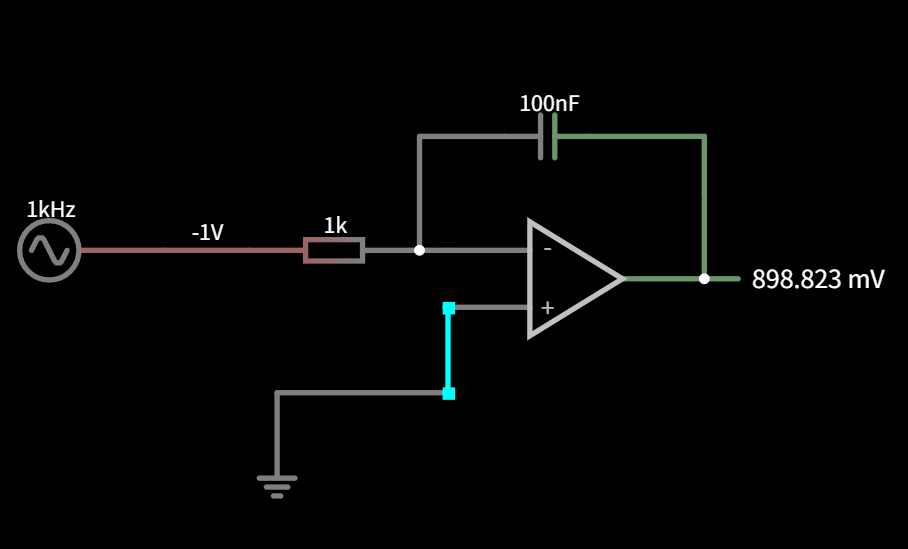

我们通过circuitjs在线电路验证
Vin1输入一个峰值2V频率1Hz的正玄波
波形没太看懂

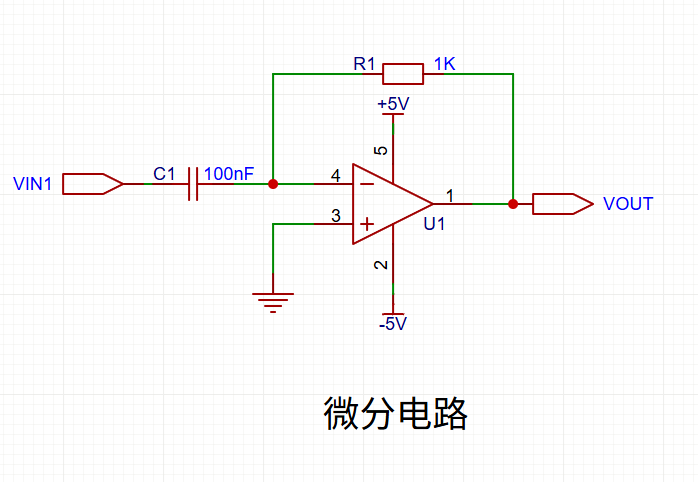

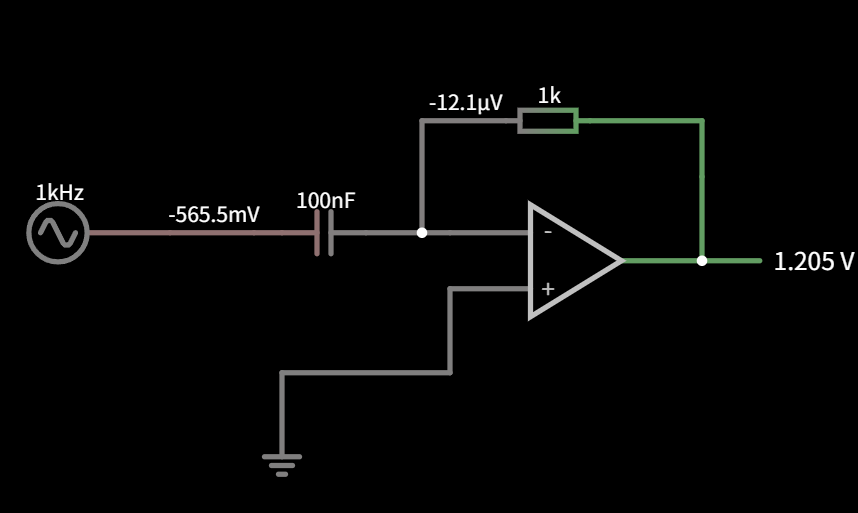

7、微分电路

虚短 V+≈V-
虚断 理想运放输入阻抗 ∞ ,因此V-没有电流流入V+和V-
Vout=-i*R2=-(R2*C1)dV1/dt
我们通过circuitjs在线电路验证
Vin1输入一个峰值2V频率1Hz的正玄波
波形没太看懂


4、总结
总结下来运算放大器只要明白“虚短”和“虚短”两个概念就可以推出计算公式,求出输出电压
虚短 V+ ≈ V-
虚断 I+ ≈ 0,I- ≈ 0
