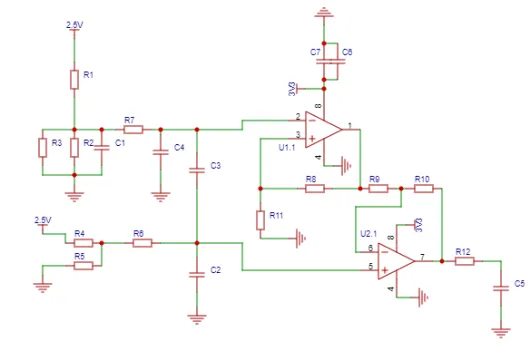

一、电路结构分析

1. 电源部分
供电电压：2.5V 和 3.3V，这是一个低电压系统，可通过前级供电，用LDO进行电压转换。
电容滤波：多个电容（如 C1、C2、C3、C4、C5、C6、C7）用于电源去耦和信号滤波，稳定电源电压，抑制高频噪声。
2. 信号输入部分
R4 和 R5：这是两个输入信号端，构成差分输入信号(这里可以替换为自己所需要采集的器件，如传感器)。
R9、R8：这两个电阻是用于设置输入偏置电压。
R2、R7:构成分压电路。与R4、R5做电压匹配。
3. 放大电路（U1A 和 U1B）
U1A 和 U1B 是两个运放单元。
U1A：构成一个差分放大器，用于放大 R4 和 R5 之间的电压差。
U1B：用于进一步放大或缓冲输出信号，具体取决于连接方式。
4. 反馈网络
R10、R11：这些电阻构成运放的反馈网络，决定放大倍数。
