01 半桥震荡启动
一、半桥启动

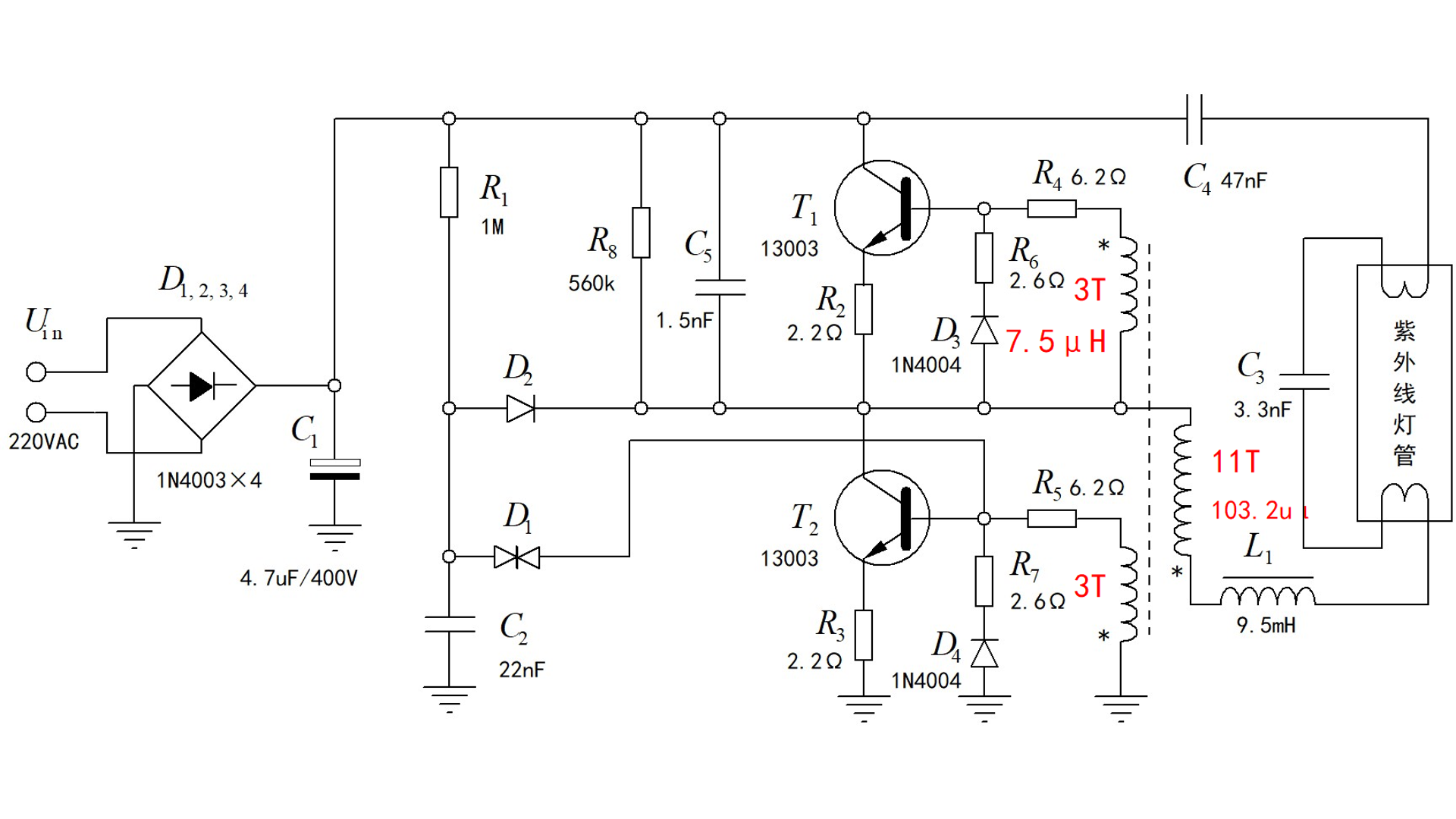

这款紫外灯管驱动电路， 使用的是普通的节能灯的驱动电路。 但是在电路中， 由于增加了启动脉冲电路， 它能够独立产生启动脉冲。 但是电路也增加了制作的成本。
通过LTspice 仿真验证了启动脉冲的重要性。 在普通电子消费品种， 为了进一步降低价格。 都取消了前面利用双向导通二极管的启动电路， 而是直接利用了一个偏置电阻替换启动脉冲电路。 在原来的电路基础上进行了改动。 下面对于这个电路初步进行仿真测试一下。
二、电路分析

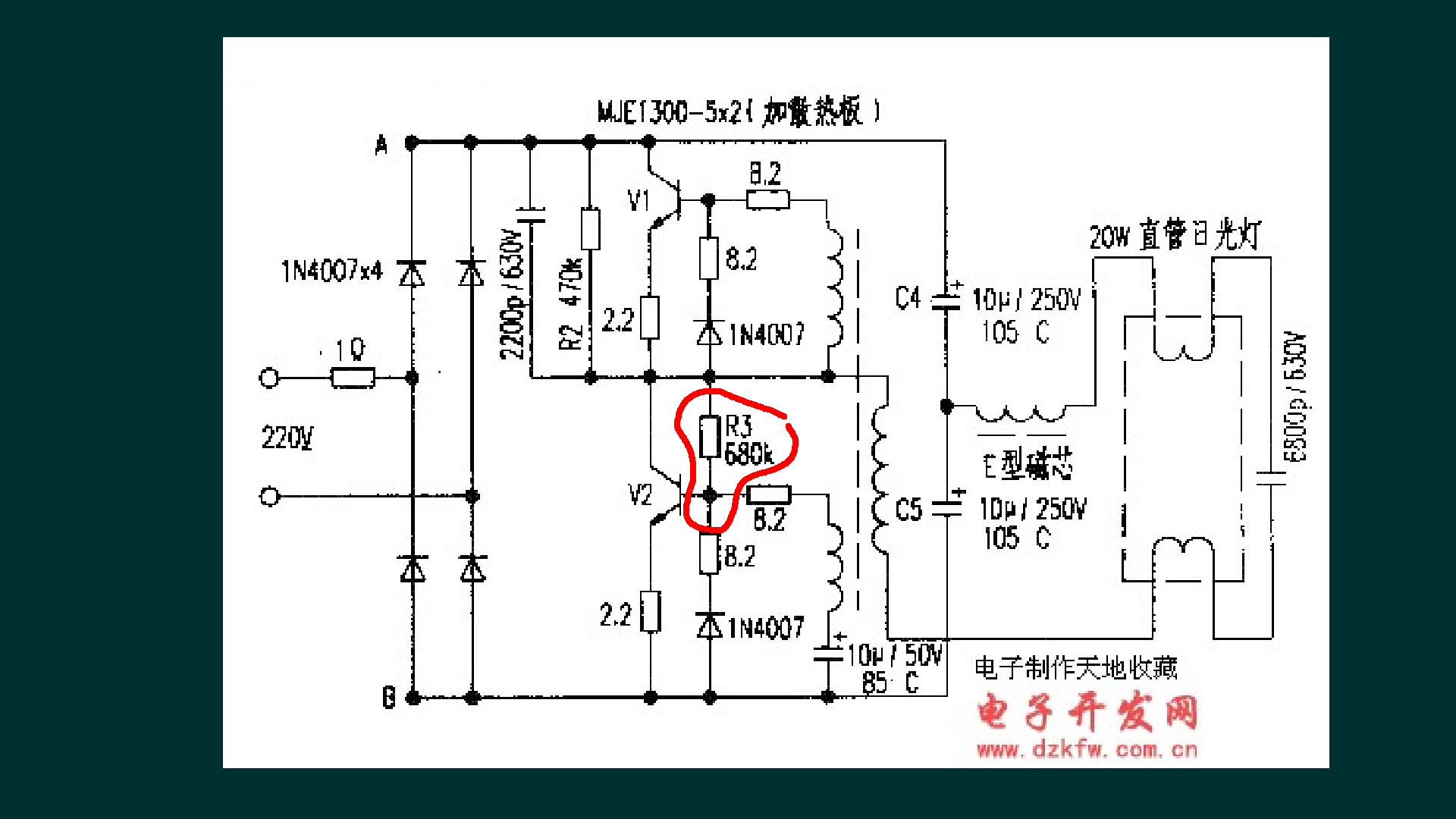

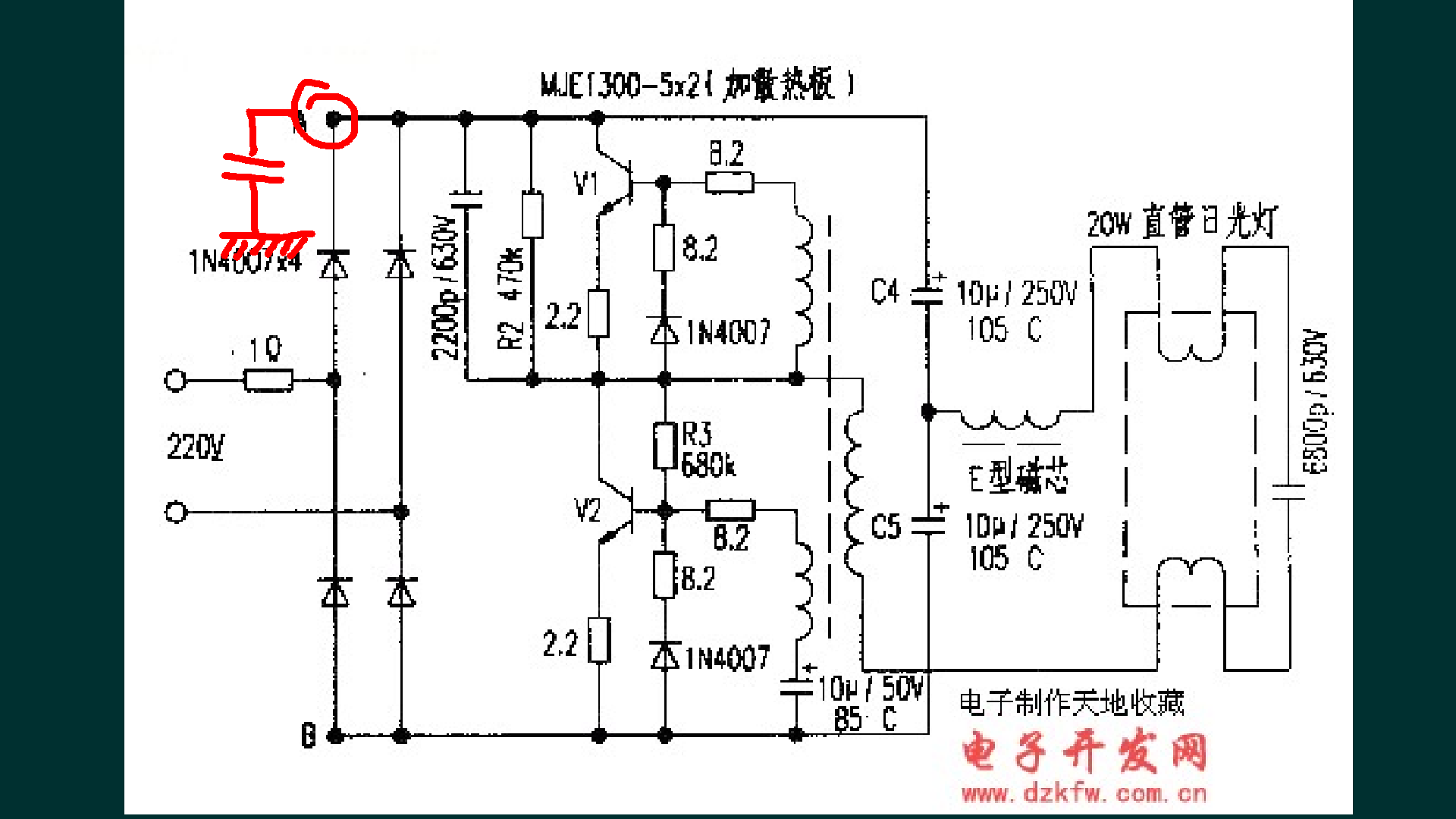

为了能够给下管增加偏置电流， 电路中进行了多处修改。 除了利用R3从上面 R2给的集电极偏置电压中产生下管V2 基极电流之外， 还在下管互感线圈增加了一个电容。 这个电容为互感反馈交流信号提供通路之外， 还防止R3提供的基极电流被泄漏到电路中的地线。 此外， 为了进一步降低成本， 这个电路中还将 220V整流桥输出的滤波电容给省略掉了。 这样的设计在一定程度上可以提高电路工作的功率因数， 但也会使得日光灯亮度出现 100Hz 的闪烁。
三、仿真结果

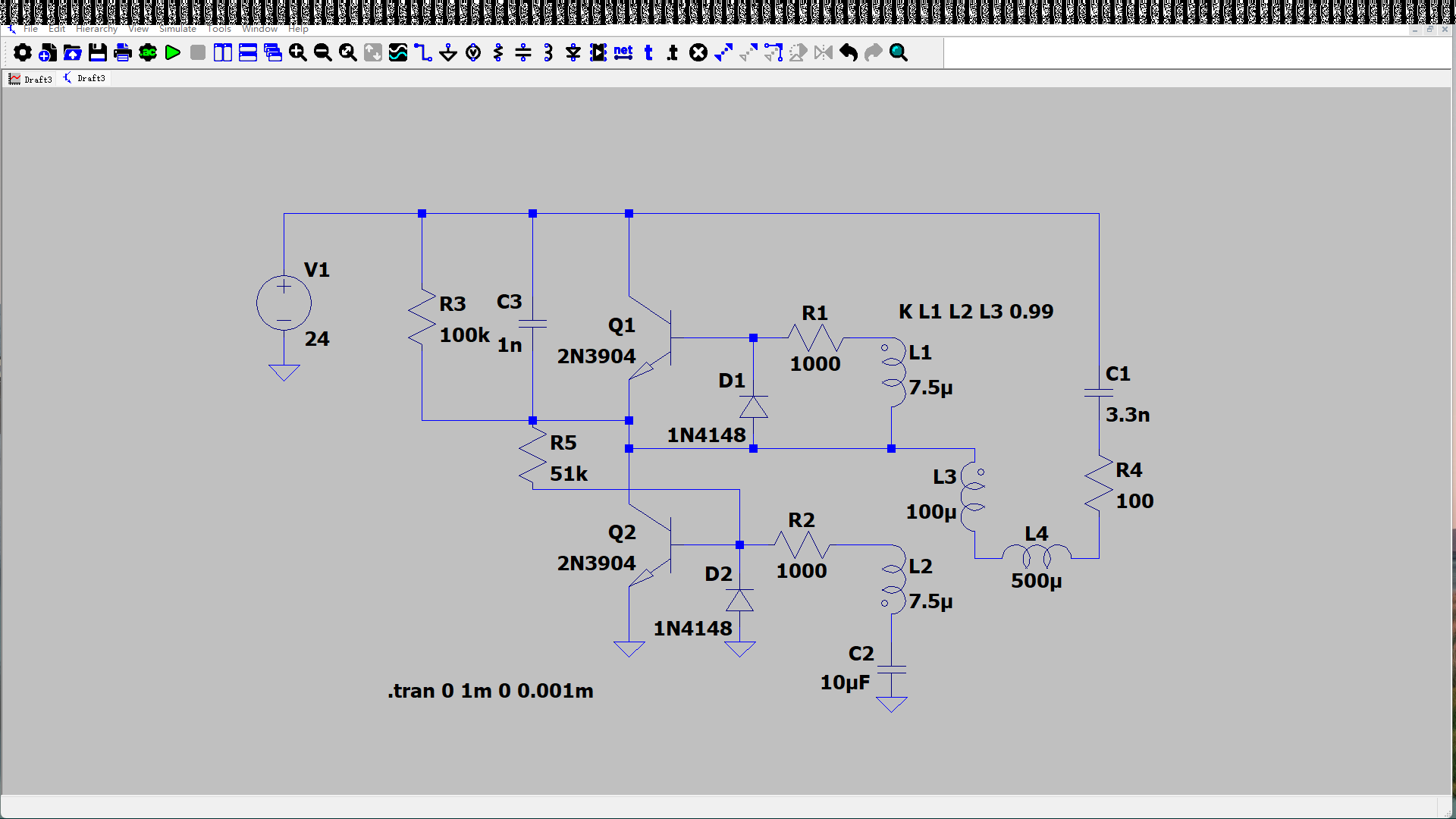

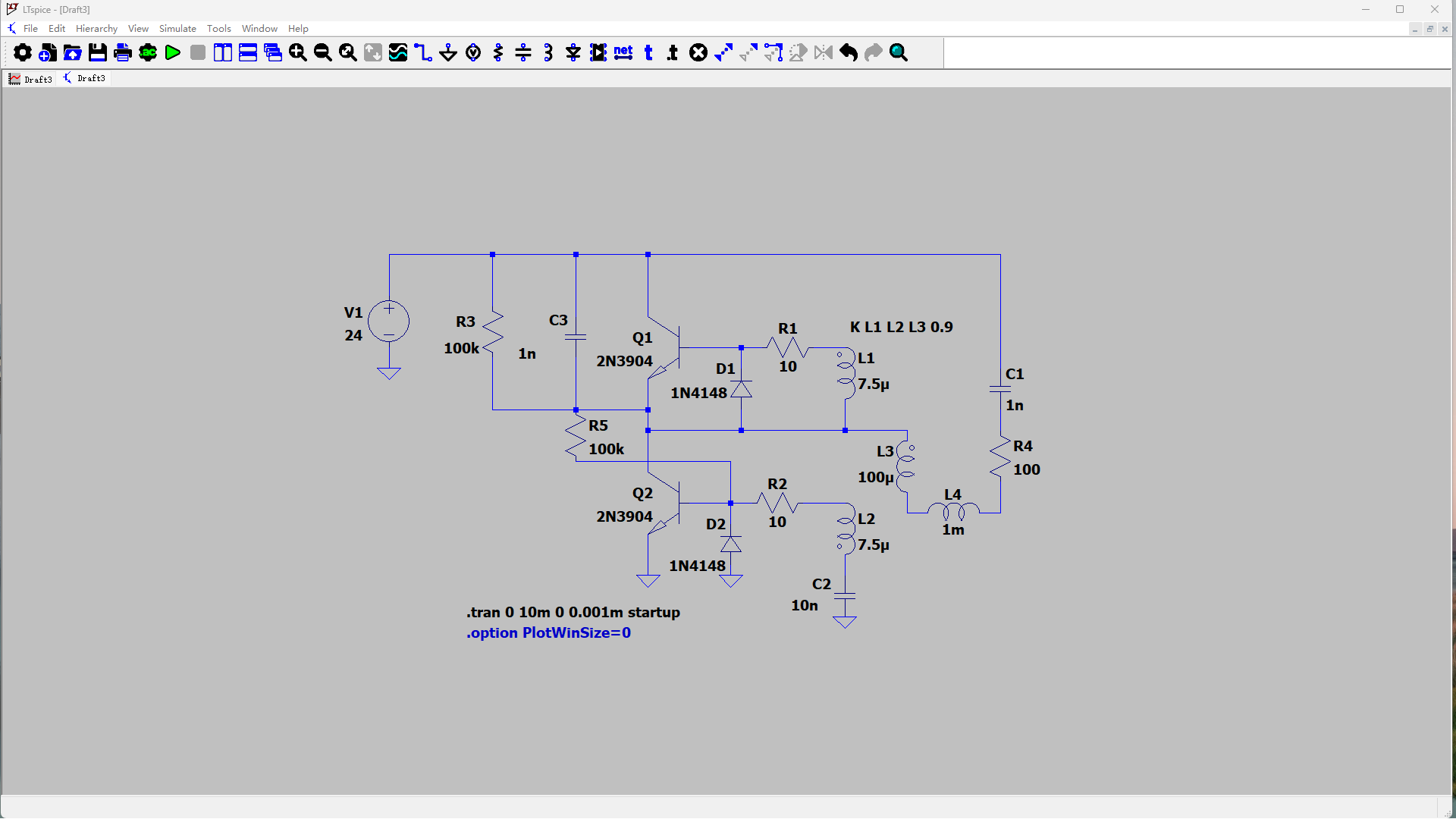

下面，在之前的LTspice 半桥震荡电路的基础上， 去掉原来的启动脉冲电源。 增加R5 从Q2 的集电极给它的基极提供偏置电流。 在原来 L2 互感线圈下面增加了 C2， 为下管基极提供交流通道， 同时防止Q2偏置电流给旁路了。 增加R3 作为 Q2的集电极负载电阻。 这个电阻也为后面偏置电流提供通道。

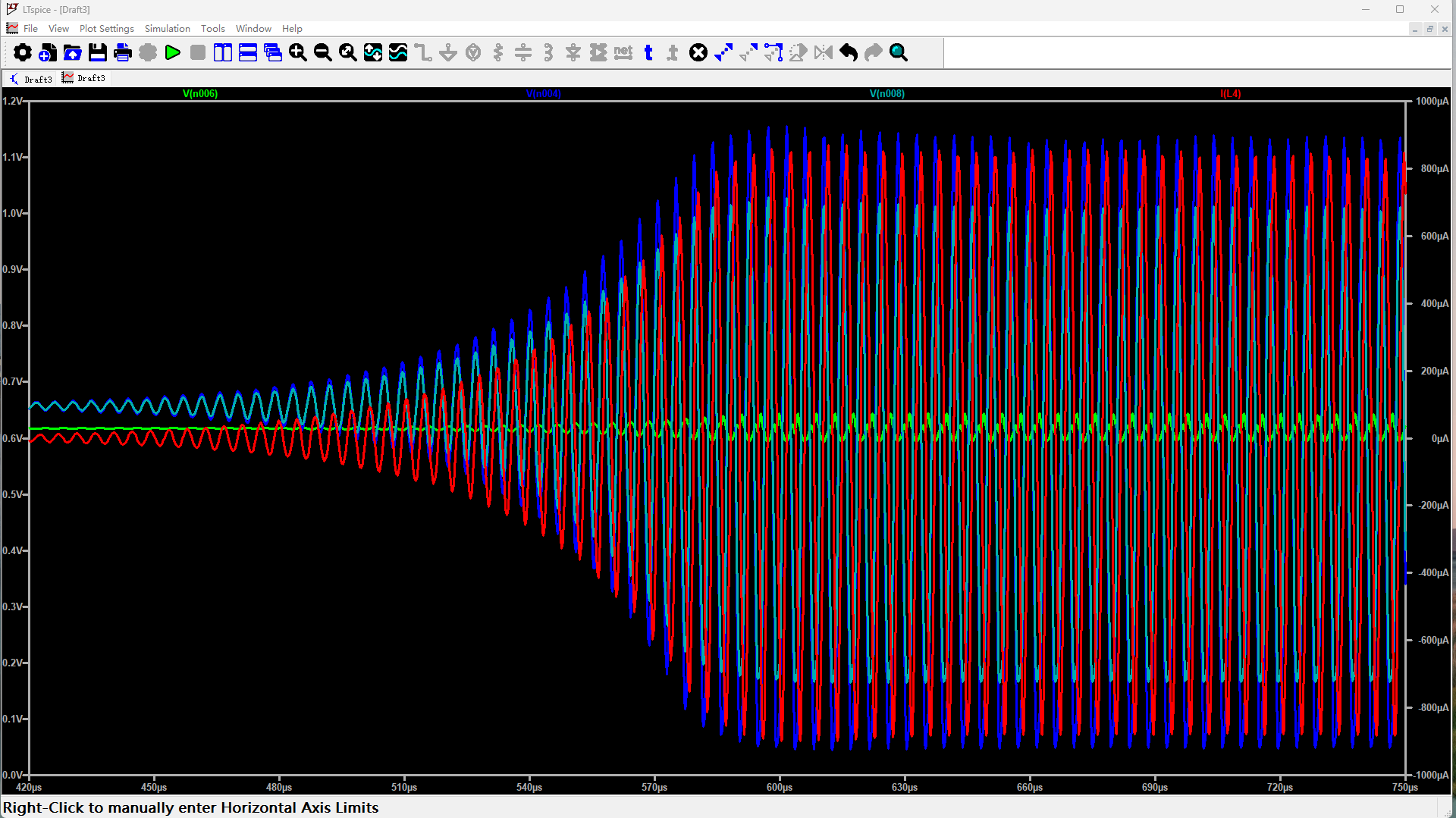

下面进行仿真， 查看是否电路能够自动起震。 从仿真结果来看， 电路的确可以自激震荡起来。

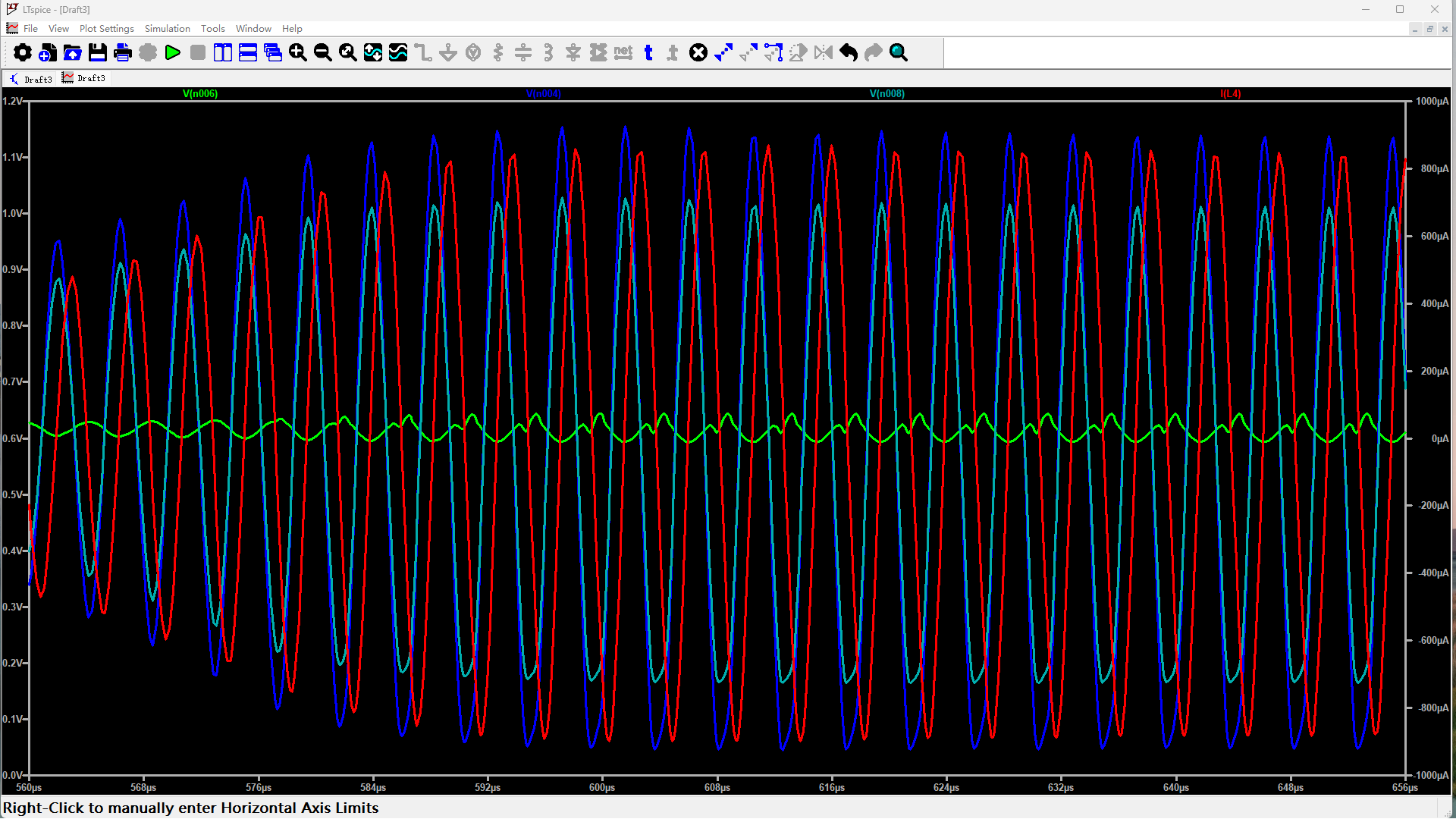

仿真波形中观察了半桥中间电压， 输出电感两端波形以及下管基极电压波形。 整体上， 电路输出的是一个幅度比较小的正弦震荡信号， 半桥并没有形成方波震荡输出。
※ 总 结 ※
本文针对半桥震荡电路进行了仿真。 增加了启动偏置电阻。 但是仿真结果显示， 这个电路只能进入小幅度的正弦震荡状态， 无法实现开关震荡。 从另外一个角度来看， 直流偏置电阻， 实际上对下管起到一个负反馈的作用。 正是如此， 使得电路无法进入大幅度的开关震荡。
