DDR5的PMIC5100电源调压
·
为什么需要调压呢？调整电压消除离散性，调整电压筛选离散性。

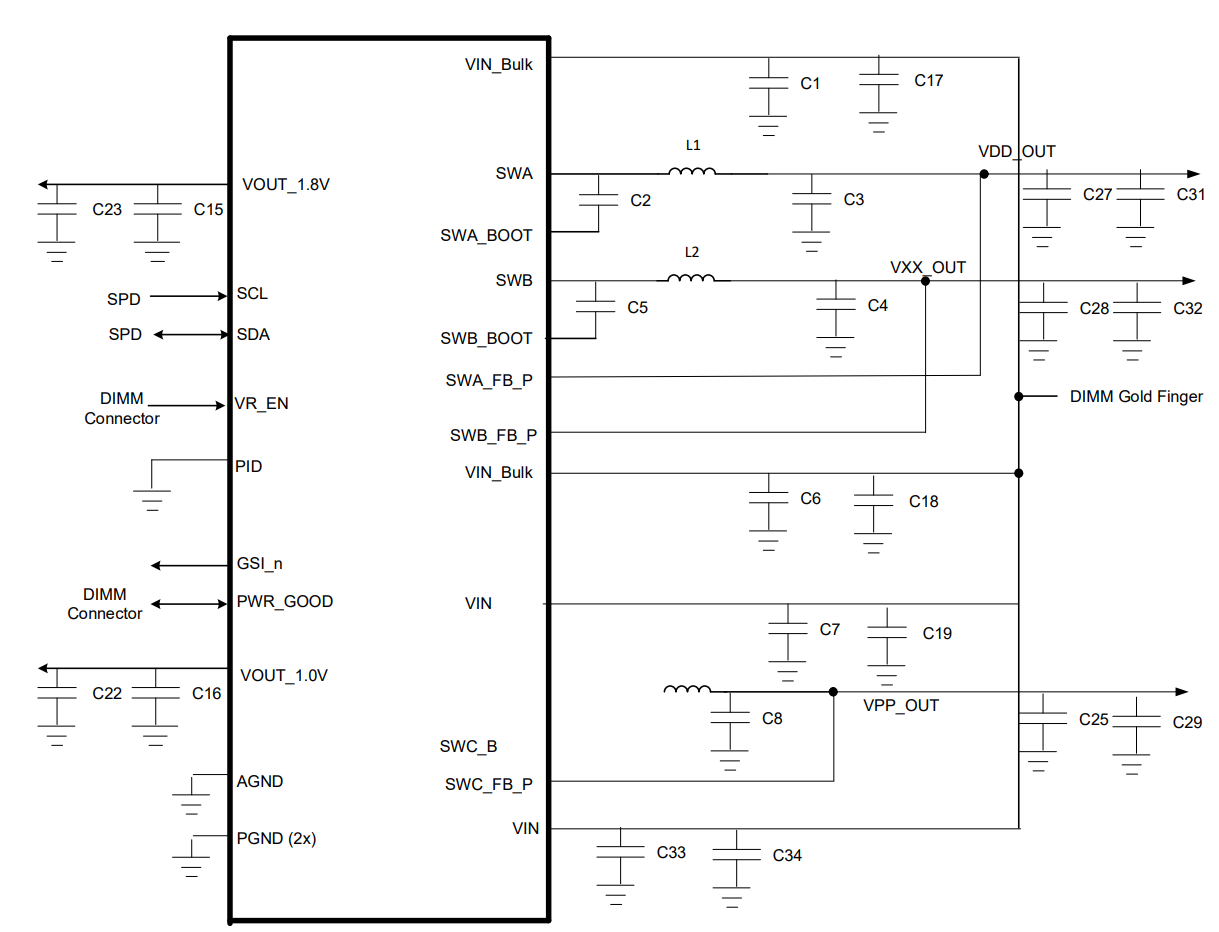

PMIC5100定义了三组开关电源SWA、SWB、SWC，其中SWA和SWB可以整合为一个双相电源；
两组LDO，VOUT_1.8V和VOUT_1.0V。
如下图所示：

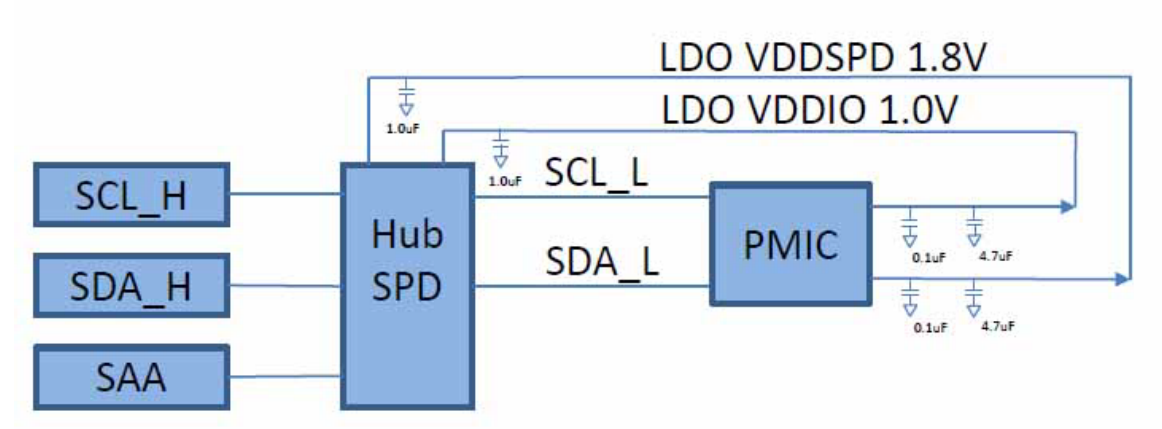

主机可以通过SPD HUB连接的PMIC的I2C/I3C总线接口访问PMIC寄存器可以实现电压调整。
SWA、SWB、SWC调压寄存器：

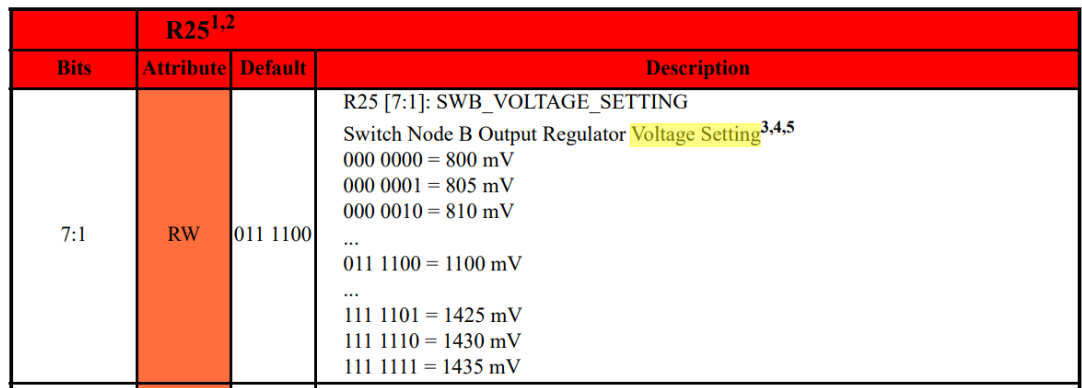

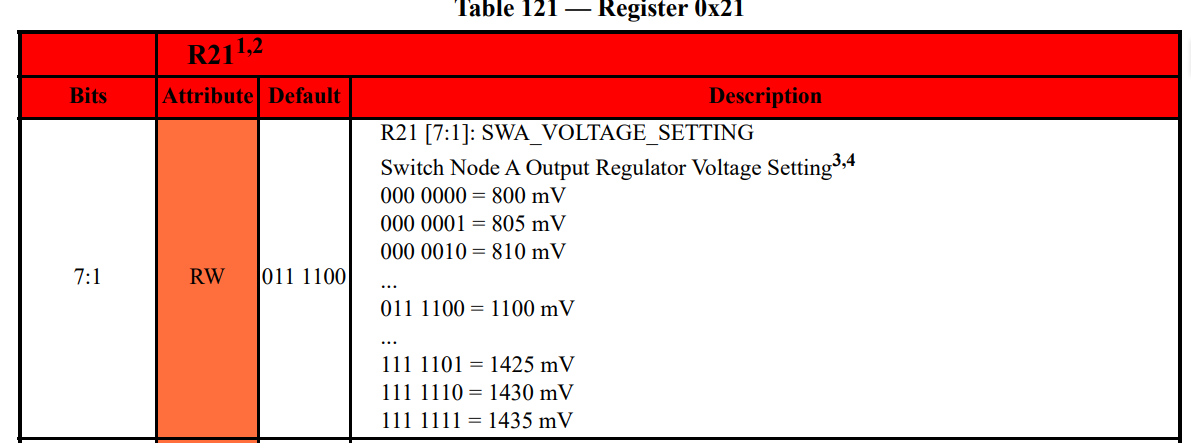

SWA/SWB:
defaut-1100mV，
range-800~1435mV，
step-5mV

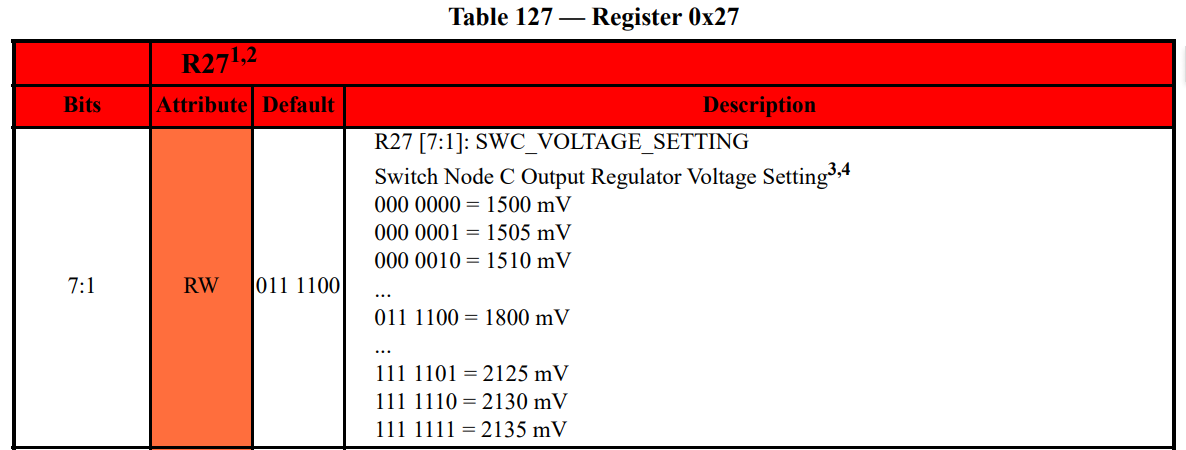

SWC：
defaut-1800mV，
range-1500~2135mV，
step-5mV

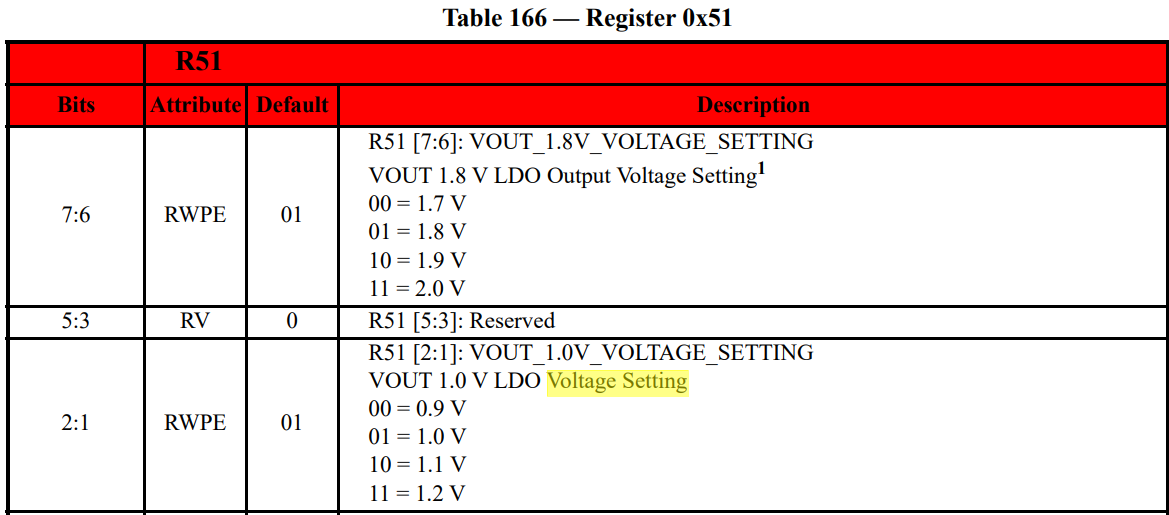

LDO Vout电压调整：
default 1.8V/1.0V
range 1.7~2.0V 0.9~1.2
step 100mV
