PID在线仿真网站合集

https://tools.softinery.com/PIDSIM/

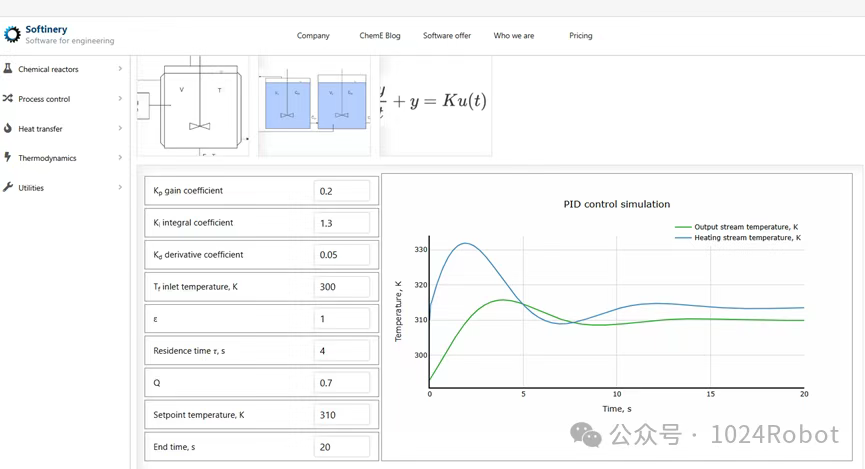

该网站提供了多种内置的系统模型（例如，基于传热的系统，或基于反应器中质量平衡的系统）。你可以输入 PID 系数，设置系统参数和设定点值，然后观察系统响应。它还提供了关于 PID 控制器各部分的数学模型和解释。

Simple PID Online Simulator

https://www.longluo.me/projects/pid/

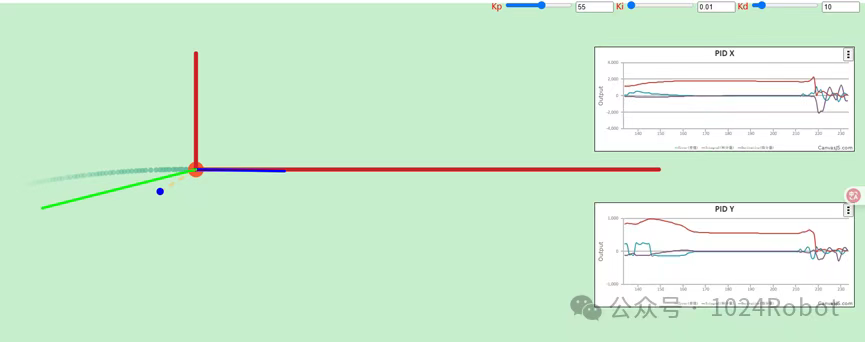

这是一个非常简洁的在线模拟器，模拟了一个小球的 X 和 Y 方向的运动控制。你可以点击设定目标位置，然后调整 Kp、Ki、Kd 参数，观察小球如何趋近目标位置，以及各个 PID 分量的变化曲线。

PID Simulator

https://tech-uofm.info/pid/pid.html

这个模拟器提供了一个简单的过程模型，你可以调整设定点、噪声和 PID 参数。它也提供了一些手动整定的提示，帮助你理解如何调整参数以达到期望的响应。

PID Controller Simulator

https://www.luisllamas.es/en/pid-controller-simulator/

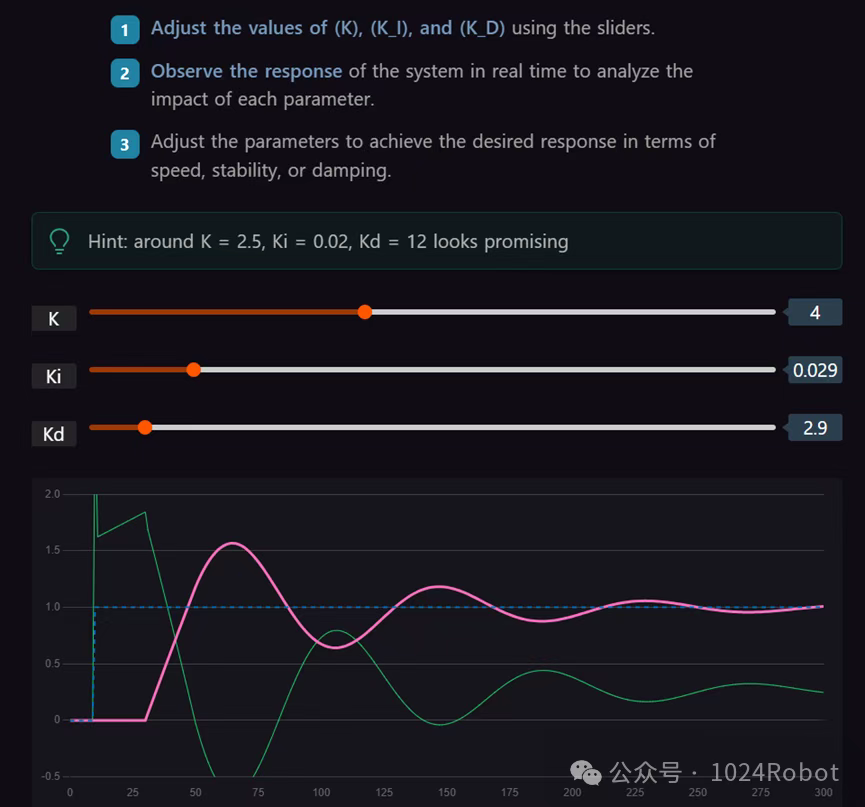

这是一个简洁的 PID 模拟器，允许你通过滑块调整 Kp、Ki、Kd 值，并实时观察系统响应曲线。它提供了一个通用的二阶带纯延迟系统模型来模拟。

PID demo

https://sites.google.com/site/fpgaandco/pid-demo

这是一个基于Processing 编写的交互式 PID 演示，模拟了控制一个小车的运动。你可以调整 PID 参数和斜坡（模拟不对称系统），实时观察小车位置、电机力以及 PID 各分量的变化。

PID Tuner Controller

https://pidtuner.github.io/#/

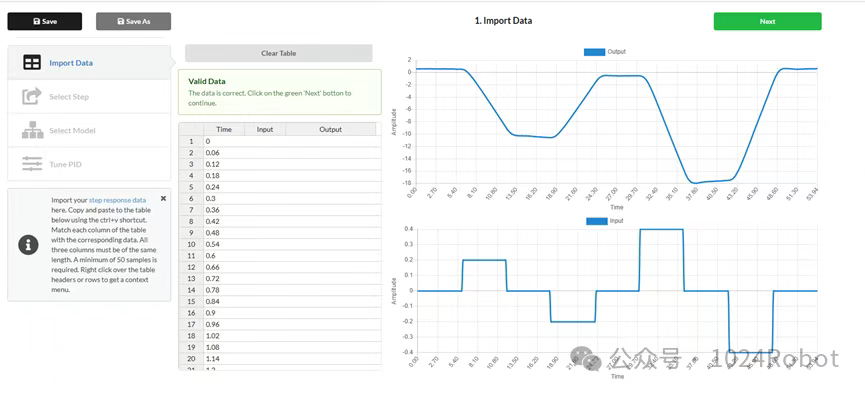

该网站允许你导入数据、可视化数据，获取精确的过程系统模型，并使用免费的 PID 增益调优算法来获取最优的PID 增益。它还提供交互式闭环仿真。

PID Loop Simulator

http://www.engineers-excel.com/Apps/PID_Simulator/Description.htm

这是一个基于 Excel 的 PID 循环模拟器，但它在网站上提供了详细的描述和使用说明。它模拟了在时滞一阶过程 (FOTPD) 上的 PID 控制器，并解释了如何进行阶跃测试来获取过程参数。

PID算法开源库

这篇文章将介绍一些常见的PID开源控制系统算法库，更多的是侧重算法本身，而并非整体框架,罗列出来的PID算法实现，可能是十分简单，更多的是希望能够提供一些思路，来实现PID算法编程。

Simple PID (Arduino PID Library)

语言: C++ (Arduino)

特点: 是最简单、最常用的 Arduino PID 库。 非常易于理解和使用，代码量非常小。

适用场景: 简单的电机控制、温度控制等。

优点: 非常容易上手，资源占用少。

缺点: 功能简单，不包含高级的 PID 调整算法。

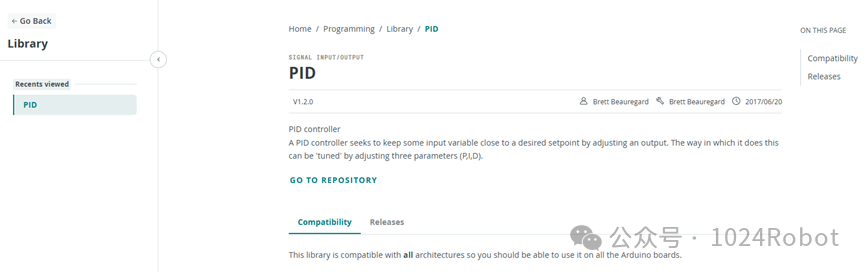

https://docs.arduino.cc/libraries/pid/

在GitHub中的源码链接，

https://github.com/br3ttb/Arduino-PID-Library

PID-C

语言：C

特点：一个轻量级的PID控制器实现，适合嵌入式系统，且适用于常见的控制芯片。

https://github.com/geekfactory/PID?tab=readme-ov-file

PID_v1_bc

语言: C++ (Arduino)

特点: 比 SimplePID 功能更丰富，支持手动/自动模式切换、方向控制、输出范围限制等。

适用场景: 需要更灵活的 PID 控制，应用于各种嵌入式控制系统。

优点: 功能较全面，有一定的可配置性。

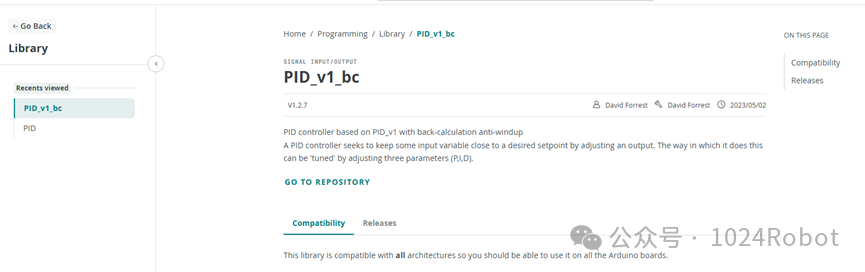

https://docs.arduino.cc/libraries/pid_v1_bc/

图片源于网页截屏

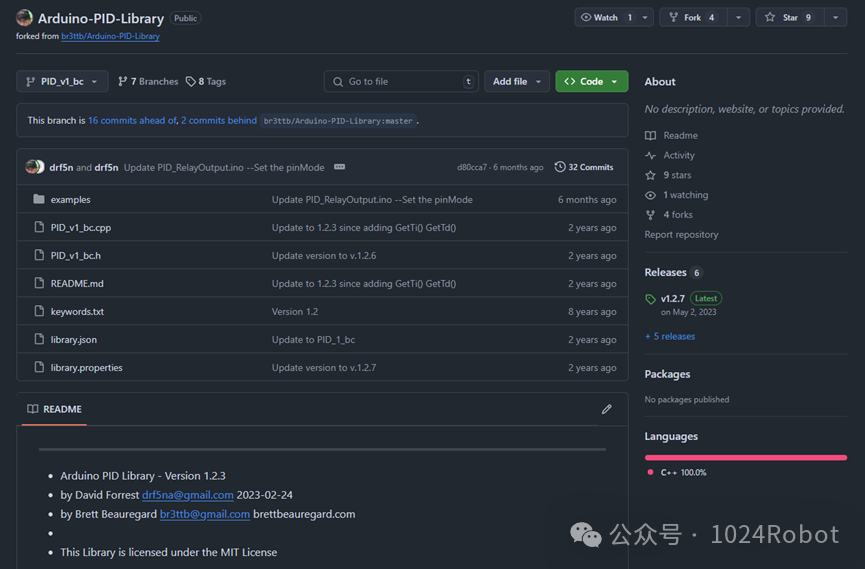

在GitHub中的源码链接，

https://github.com/drf5n/Arduino-PID-Library

图片源于网页截屏

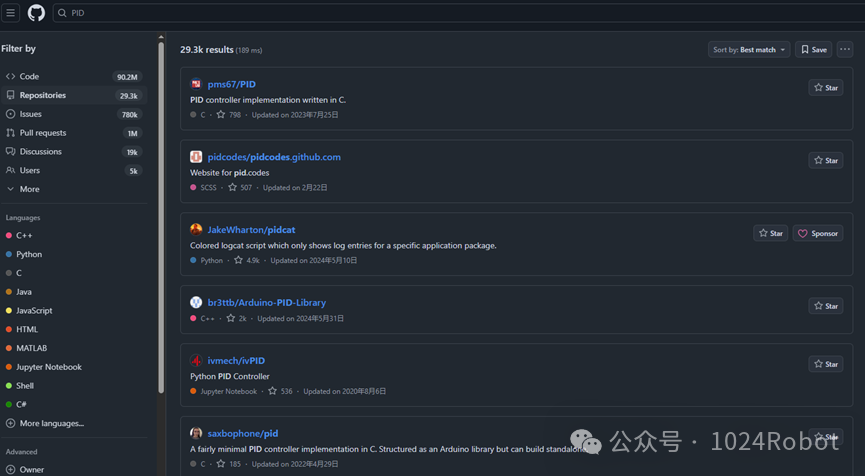

以上都是基于C/C++的PID控制算法相关的一些开源代码，侧重于算法的具体实现。如果说需要查看不同的语言来实现PID算法，其实可以GitHub中去查找，实在是有太多的案例值得学习。

图片源于网页截屏

也可以自己来写相关PID程序，之前的文章有提到过，通过离散的方法来撰写PID代码。具体可以参考以前文章。

Pid基本思路理解了，如何上手代码（stm32）

以上有关于PID算法开源库的总结，可能是很不全面，只是提供了一种方法或思路，仅供参考学习。
