应变式压力传感器模拟系统（ADC + protues仿真）

1. 项目介绍

本项目旨在模拟应变式压力传感器的工作流程，通过调节滑动变阻器模拟应变，经惠斯通电路输出微小电压差，再利用同向放大电路对电压差进行放大（放大倍数遵循公式：(A_v = 1 + \frac{R_{反馈}}{R_{输入}})），最后借助 STM32F103C8 的 ADC 模块完成模数转换，并通过串口将结果输出显示。项目也提供了基于 TC7107 进行 ADC 转换的相关资料参考。

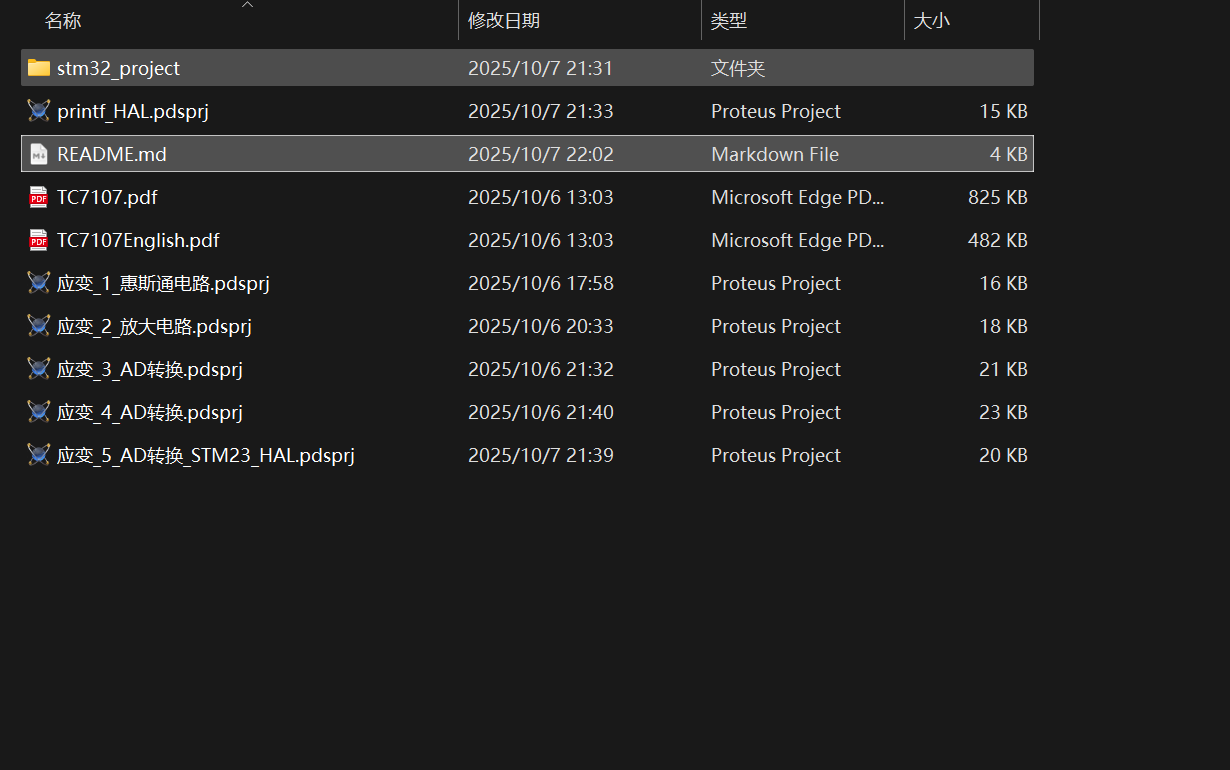

2. 文件结构说明

3. 系统工作流程

1. 应变模拟：通过调节滑动变阻器，改变惠斯通电路的桥臂电阻，以此模拟压力作用下应变片的电阻变化。
2. 电压差产生：惠斯通电路因桥臂电阻变化，输出微小的电压差，该电压差反映了模拟的应变大小。
3. 电压放大：利用同向放大电路对惠斯通电路输出的微小电压差进行放大，放大倍数由反馈电阻与输入电阻的比值决定（(A_v = 1 + \frac{R_{反馈}}{R_{输入}})）。
4. ADC 转换与输出：放大后的电压信号输入到 STM32F103C8 的 ADC 模块进行模数转换，转换得到的数字量通过串口调试工具输出显示。


4. 使用说明

4.1 Proteus 仿真

1. 打开相应的 Proteus 工程文件（如 应变_1_惠斯通电路.pdsprj、应变_2_放大电路.pdsprj、应变_5_AD转换_STM23_HAL.pdsprj 等）。
2. 在 Proteus 仿真环境中，可调节滑动变阻器来模拟应变变化，观察电路中各点的电压等参数变化。

4.2 STM32 工程

1. 打开 stm32_project 中的工程文件，使用相应的开发工具（如 Keil、STM32CubeIDE 等）进行编译、下载。
2. 连接 STM32 开发板与电脑，打开串口调试工具，设置好对应的串口参数（波特率、数据位、停止位、校验位等）。
3. 调节模拟应变的滑动变阻器，在串口调试工具中查看 ADC 转换后的数据输出。

5. 注意事项

• 若使用 STM32 开发板，需确保开发板与电脑的连接正常，串口驱动已正确安装。
• 在 Proteus 仿真时，要注意电路中各元件的参数设置，以保证仿真结果的准确性。
• 对于未实现的 应变_3_AD转换.pdsprj 和 应变_4_AD转换.pdsprj，可根据实际需求和扩展计划进行完善。

（作者：无敌雪碧）
目前以及开源资源，可以免费下载，有问题可以私信或者评论，看到会及时回复的
目前只实现了使用stm32ADC来转换，具体的AD转换芯片请参考手册的经典电路：
例如TC7107手册典型应用电路：

这种手册给的电路基本上可以照搬，具体不一样的看手册对应的板块，例如35-36引脚之间100mV电压和1V电压所得到的该芯片的范围是不一样的

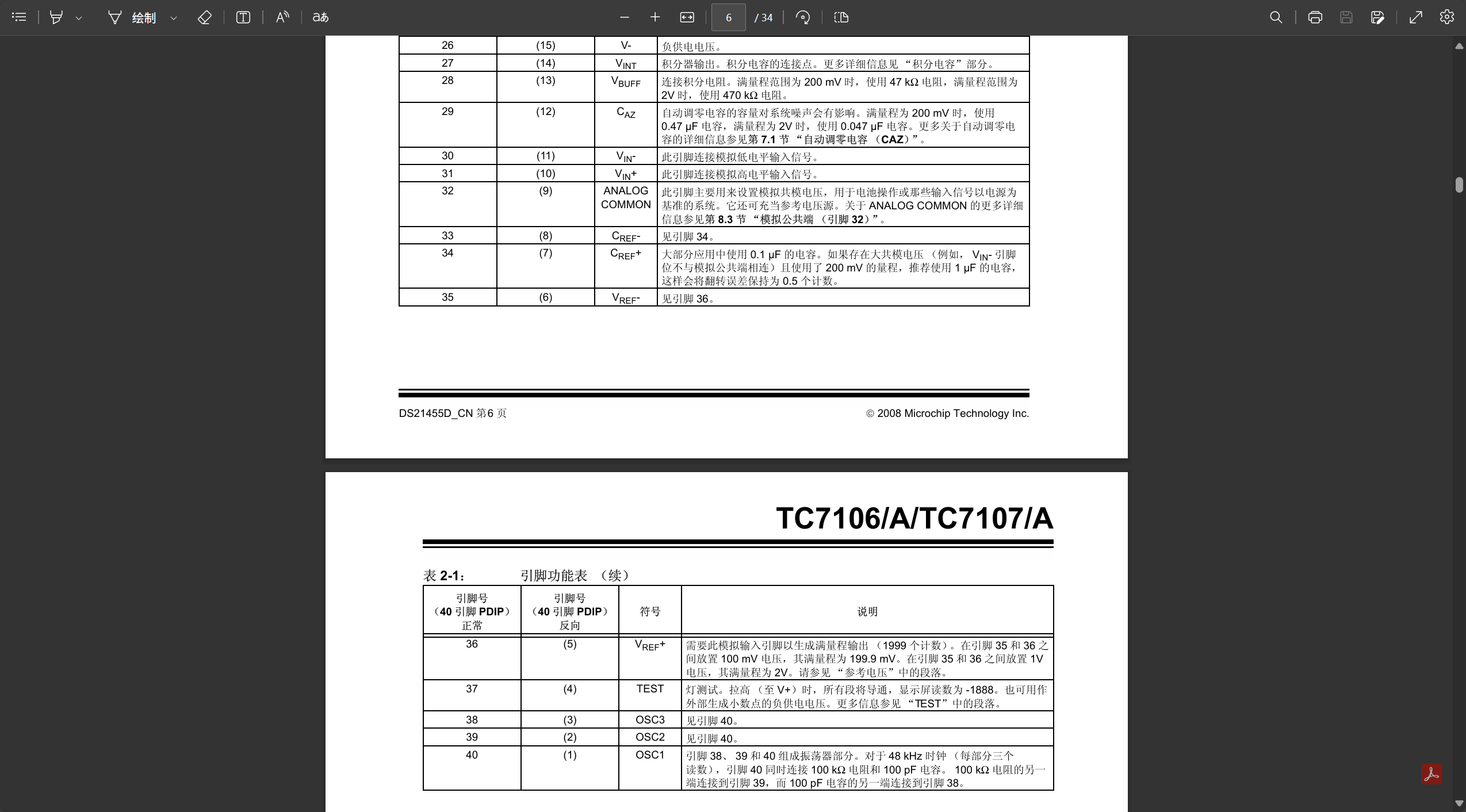

具体情况参照手册,下面贴出总的引脚标注：

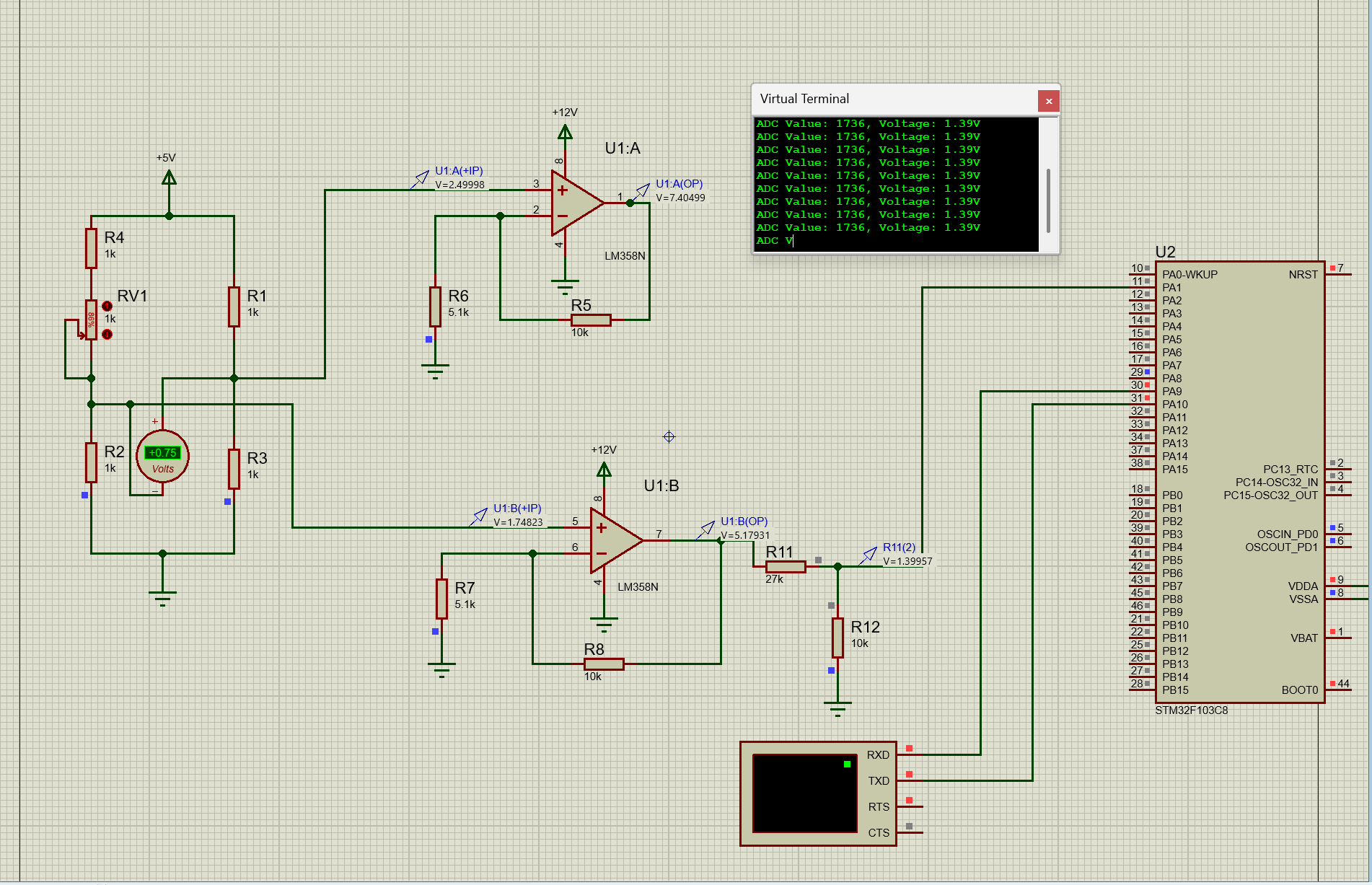

注意：最后，我声明我没有使用该芯片来实现，只是作为参考来看，本人使用的是STM32F103C8芯片（使用的内部晶振）的ADC来模拟的，并且使用串口输出打印的仿真器看到的最终结果
