oled屏幕的画面偏移常常出现在“大芯片小屏幕”的情况下。“大芯片小屏幕”指的是屏幕的像素点阵大小比驱动ic能支持的大小要小。比如88×48的屏幕，驱动是CH1115（最大支持128×64）

解决画面偏移问题，需要我们搞清楚屏幕像素对应的RAM和数据所在的RAM

        正好朱波手里有一块88×48的i2c oled屏幕，驱动ic是CH1115，那么就来探讨一下这个问题。

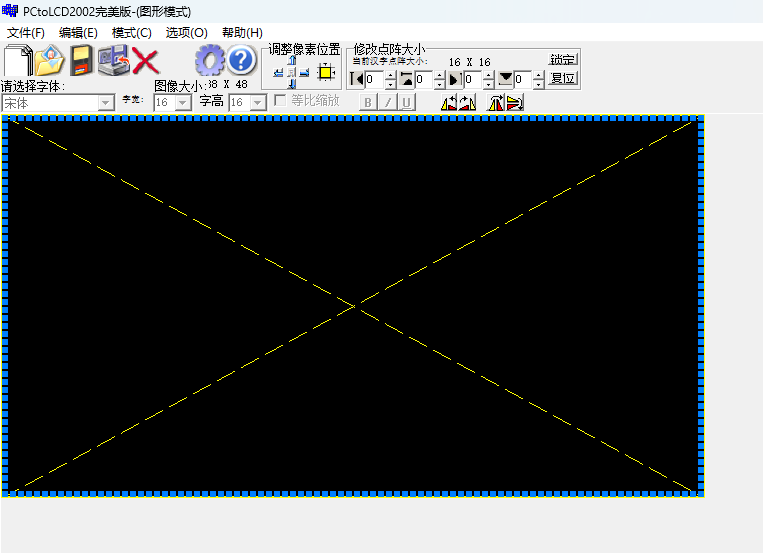

        首先我们需要一个方便我们确定边界的图像。我这里用取模软件画了一个宽度为一像素的框框，整体大小是88*48。

然后写一下ic的初始化函数

这里COM扫描方向和段重映射方向为正常。

偏移量设为0

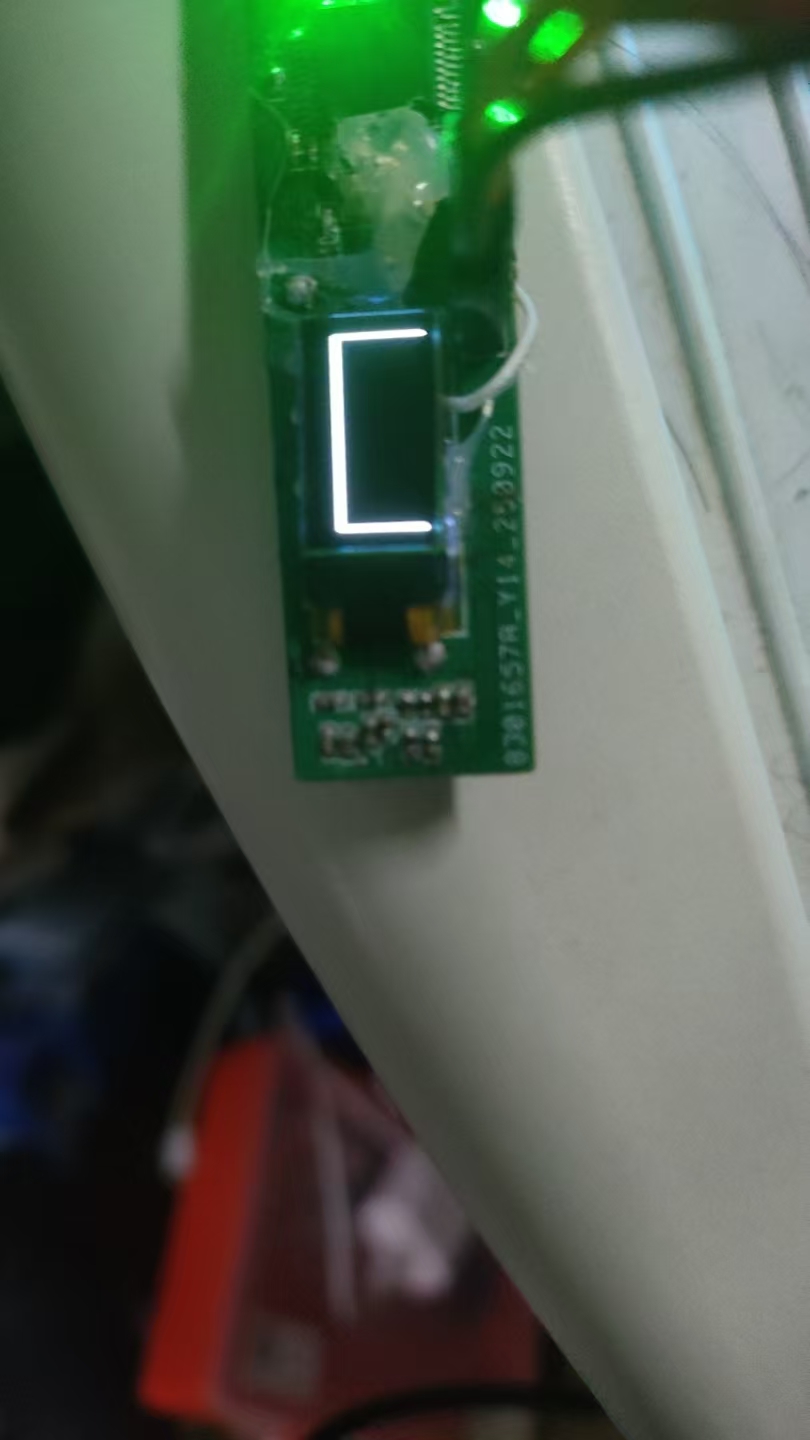

烧录看一下情况：

可以看到，上边框没了，左右边框正常。

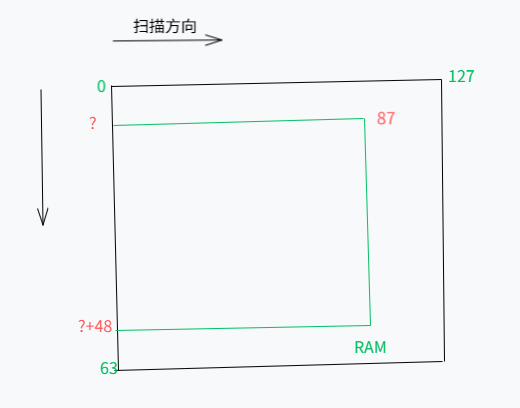

此时大概可以推测出以下的映射关系：

可以看到，屏幕像素第0行所对应的驱动ic RAM的行数是未知的，那么如何知道这个数值呢？

因为我们设置的边框是1像素，所以只要设置好偏移量，让上下边框同时出现在屏幕上，就可以知道图中的“？”是多少了。

一般而言，像素坐标与RAM的映射关系有两种，一种是对齐，RAM的0行对应像素的0行，还有一种居中，也就是RAM的第7行，对应像素的0行。

现在上边框偏移出去了，我们可以合理怀疑这块屏幕是居中，所以图中的"？"是7。

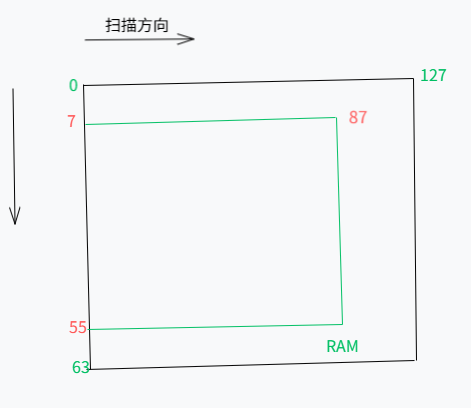

也就是这样

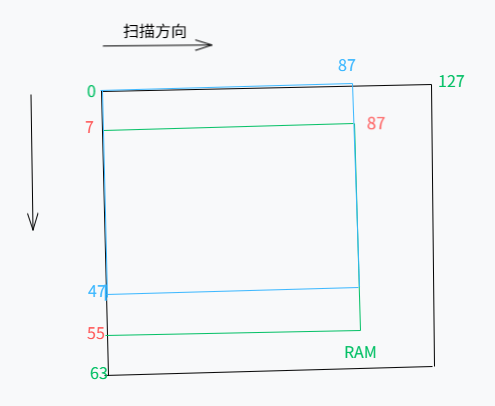

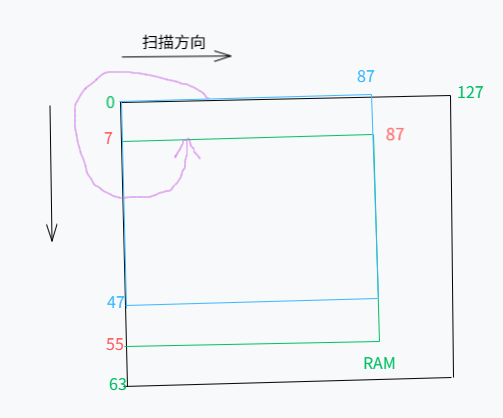

然后我用蓝色画出了图像数据所在的RAM区域，也就是这样

现在我们要做的，就是让数据偏移到像素的第0行，也就是RAM中的第7行。

由于RAM第0行向上偏移会移到底部，也就是RAM的第63行。所以计算一下，需要偏移8+48=56行，换成十六进制也就是0x38。这也是厂家程序这里给0x38的原因。

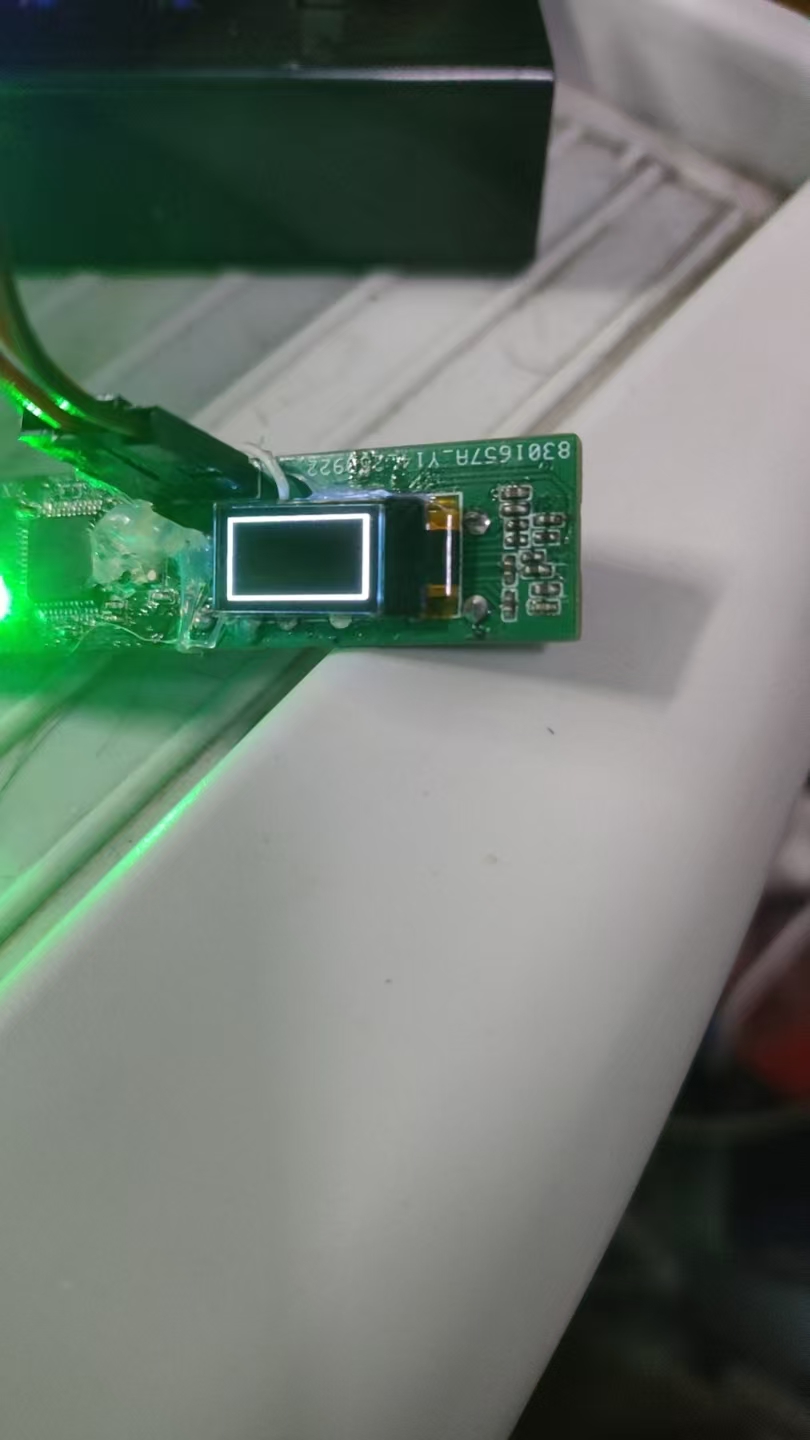

烧录看一下情况：

这下上下左右边框都出来了，代表我们的偏移没有问题。

精彩的来了，如果我们进行水平镜像和垂直镜像呢？

把COM扫描方向和段重映射都反过来。

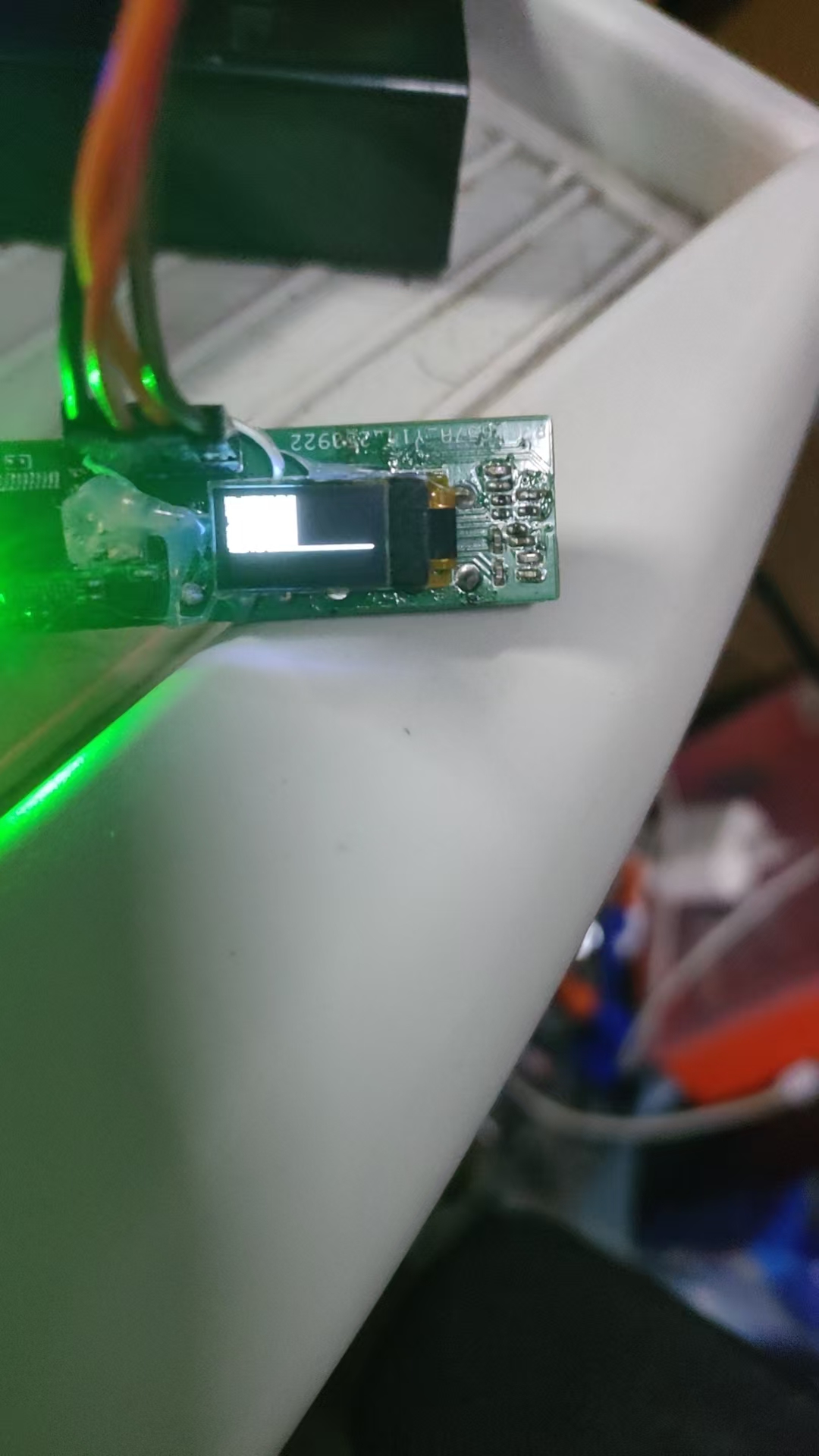

烧录看一下情况：

左边出现了花屏，说明左边的RAM没有设置数据，然后上边框也没了。

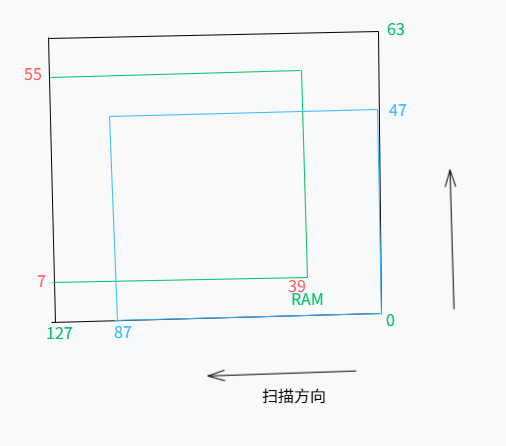

其实这也很好解释，有了前面的经验，这次很快就能画出映射关系图：

我们改变了扫描方向，但是屏幕和驱动ic的RAM的硬件连接是固定的，也就是屏幕只能是用那一块RAM。

看了这个图，情况一目了然（画的图有点歪，轻喷）

这时候只要把起始列设到40，然后把数据往上偏移8行就能让数据所在的RAM和屏幕所利用的RAM重合

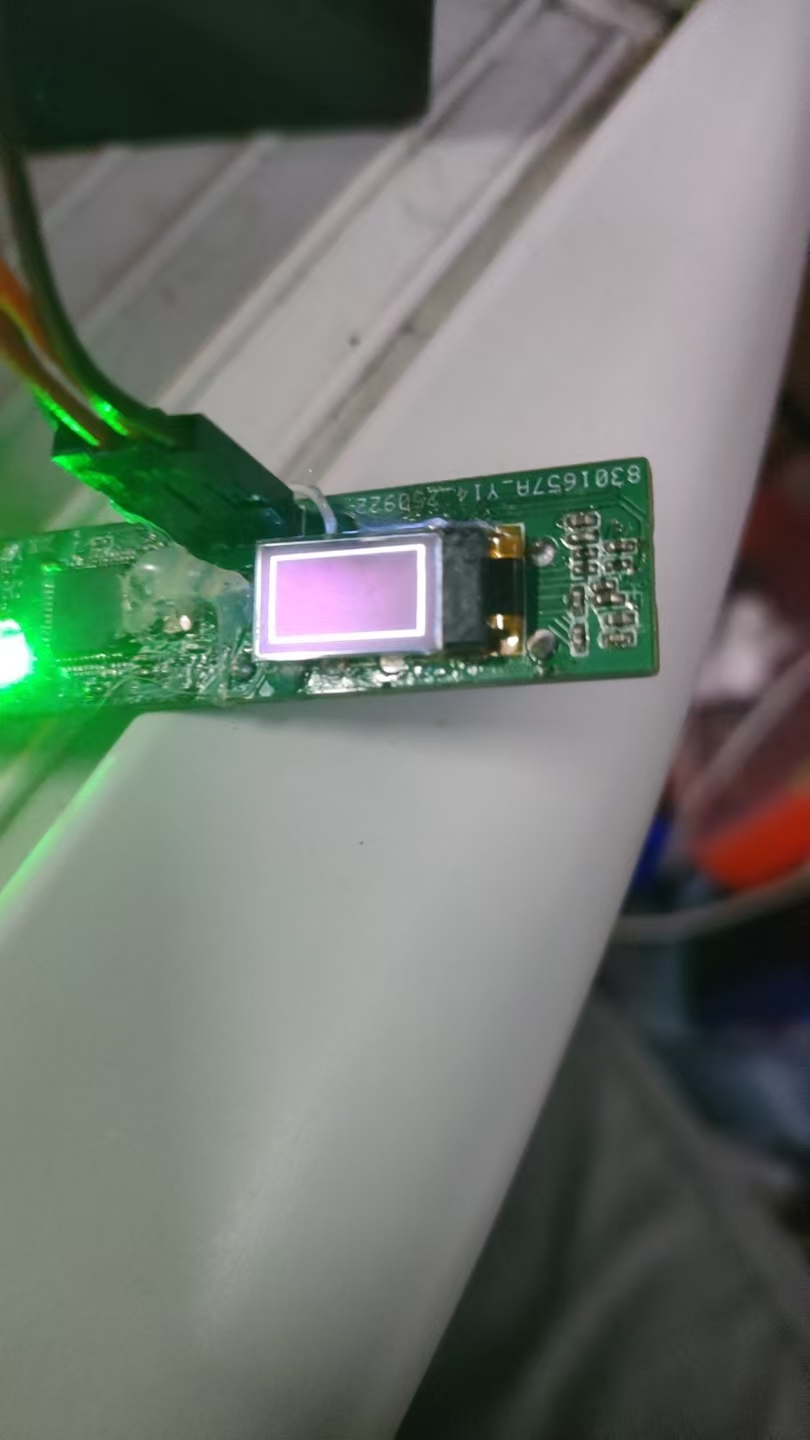

烧录看一下情况：

完美解决问题。妈妈再也不怕我的oled图像会偏移了！
