肖特基二极管是一种重要的半导体器件,它以低正向压降、高速开关性能著称,在众多电子电路中发挥着关键作用。不同温度条件下,不同的电流条件下,正向的导通的压降都会不一样。下面为你梳理它的核心特点、应用场景和选型要点。

核心特性与基本概念
肖特基二极管(Schottky Barrier Diode, SBD)采用金属-半导体结结构,这与传统PN结二极管有根本不同。这种结构决定了其独特的性能特点,核心概括如下:
-
核心优点:
-
低正向压降(VF):通常在0.2V至0.45V之间,低于普通二极管的约0.7V。能显著降低导通损耗,提升效率。
-
高速开关:几乎没有反向恢复时间(trr)或反向恢复时间极短(可小到几纳秒),适用于高频电路。
-
低功耗,高效率:得益于低正向压降。
-
-
主要缺点:
-
反向漏电流(IR)较大:尤其在高温下更明显。
-
反向耐压较低:早期型号一般不超过100V,限制了其应用范围。不过近年来技术有进展,150V和200V的高压SBD已经上市,甚至已有3300V的碳化硅(SiC)肖特基二极管被研制出来。
-
下表直观对比了肖特基二极管与普通快恢复二极管的主要差异:
| 参数/特性 | 肖特基二极管 (SBD) | 超快恢复二极管 | 传统硅整流二极管 |
|---|---|---|---|
| 正向压降 (VF) | 低 (0.2V-0.45V) | 中等 (0.7V-1.1V) | 高 (约0.7V或更高) |
| 反向恢复时间 (trr) | 极短(几乎无) | 短(几十纳秒) | 长(微秒级) |
| 反向漏电流 (IR) | 较大,对温度敏感 | 较小 | 小 |
| 反向耐压 (VR) | 相对较低 | 高 | 高 |
| 主要应用场景 | 低压、高频整流,续流,钳位 | 高压、高频整流 | 工频整流 |
🛠️ 典型应用场景
肖特基二极管的特性使其在以下领域不可或缺:续流、二次整流和快速保护等场合。
-
高频整流:在开关电源(SMPS)、DC-DC转换器中,利用其低压降、高速特性,进行二次侧高频整流,提升效率。
-

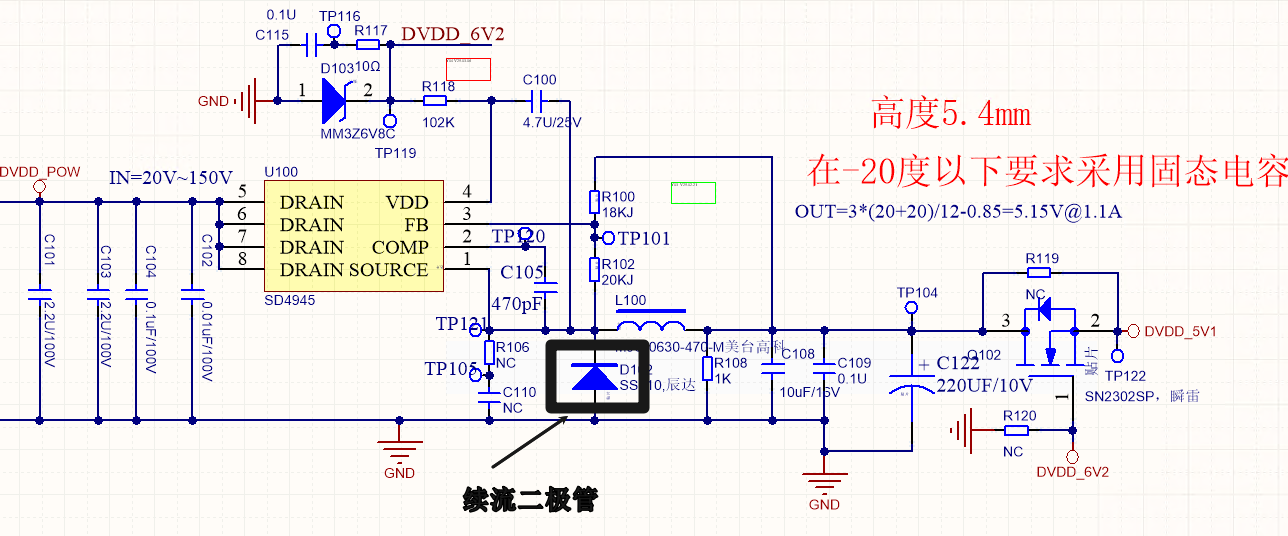

续流二极管:在电感负载(如继电器、电机驱动)和开关电源(如Buck、Boost电路)中,为开关管关断时感应电流提供通路,保护器件并抑制电压尖峰。

-
功率因数校正(PFC):在PFC电路中,碳化硅(SiC)肖特基二极管因几乎无反向恢复电流,可显著降低开关损耗,提升效率。
-

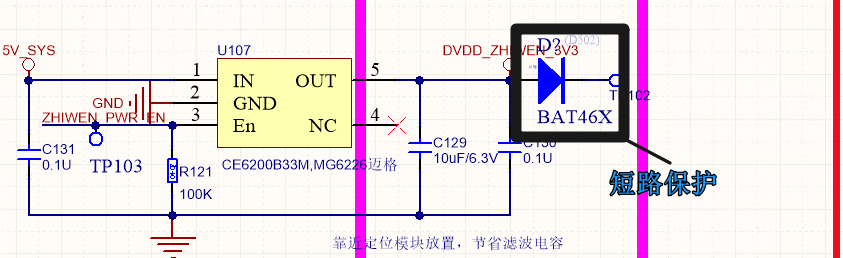

短路保护:利用其低压降、高速特性。如下二极管可以耐压100V同时压降小,当有10mA电流那么有0.45V压降。

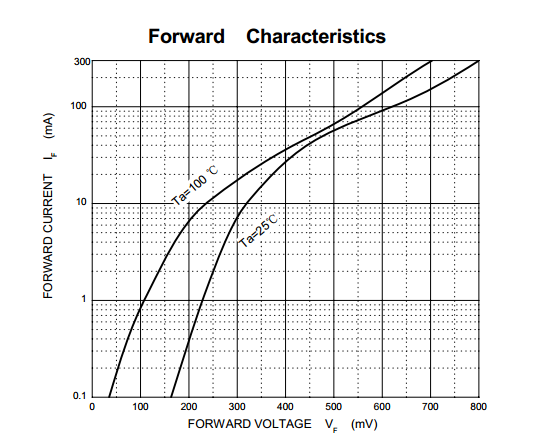

BAT46X芯片压降如下:

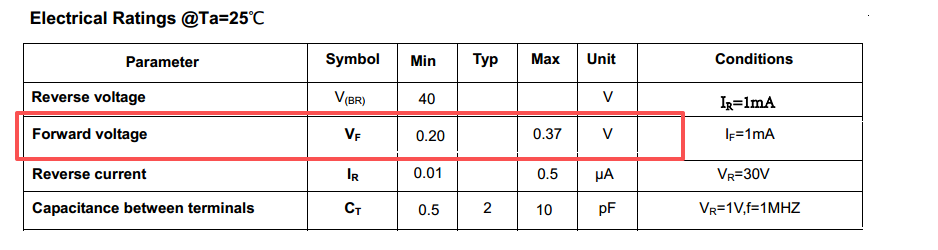

RB751S-40;长晶USCJ):

📊 关键参数详解
理解肖特基二极管的数据手册,需重点关注以下参数:
| 参数名称 | 描述与解读 | 实例参考 (型号) |
|---|---|---|
| 最大重复峰值反向电压 (VRRM) | 能持续施加的最大反向峰值电压。选择时需留足裕量,通常为工作电压的1.5倍以上。 | 1N5817: 20V;10V45: 45V |
| 平均整流输出电流 (IF(AV)) | 允许连续通过的最大正向平均电流。需考虑散热条件。 | RBR2MM30BTFTR: 2A;10V45: 10A |
| 正向压降 (VF) | 在特定正向电流下产生的压降。越低越好,效率关键。 | RB531XN: 0.43V @ 0.1A;10V45: 0.32V @ 10A |
| 反向泄漏电流 (IR) | 在特定反向电压下流过的漏电流。越小越好,尤其关注高温特性。 | RBR2MM30BTFTR: 80µA @ 30V;RB531XN: 0.03mA @ 10V |
| 反向恢复时间 (trr) | 电荷从导通到完全关断所需时间。SBD的显著优势。 | 通常小到几纳秒,或无明显的反向恢复时间 |
| 最大结温 (Tj) | 半导体结能承受的最高温度。工业级常为150℃,车规要求更高。 | RBR2MM30BTFTR: 150℃ |
| 封装形式 | 决定散热能力和安装方式。功率越大,封装散热要求越高。 |

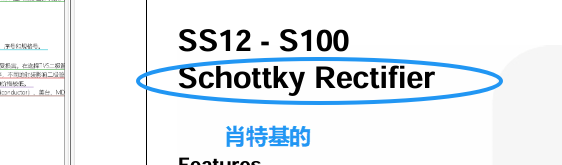

肖特基二极管 SS12手册
二极管数据手册内容
- 安森美的手册

-
二极管类型
-
- 讨论了肖特基二极管(Schottky Diode),也称为消特机,它以低正向电压降(VF)和高效率、低功耗著称。
- 应用领域
-
- 肖特基二极管适用于低压场合,如高频转换器和逆变器。
- 适用于续流、二次整流和快速保护等场合。

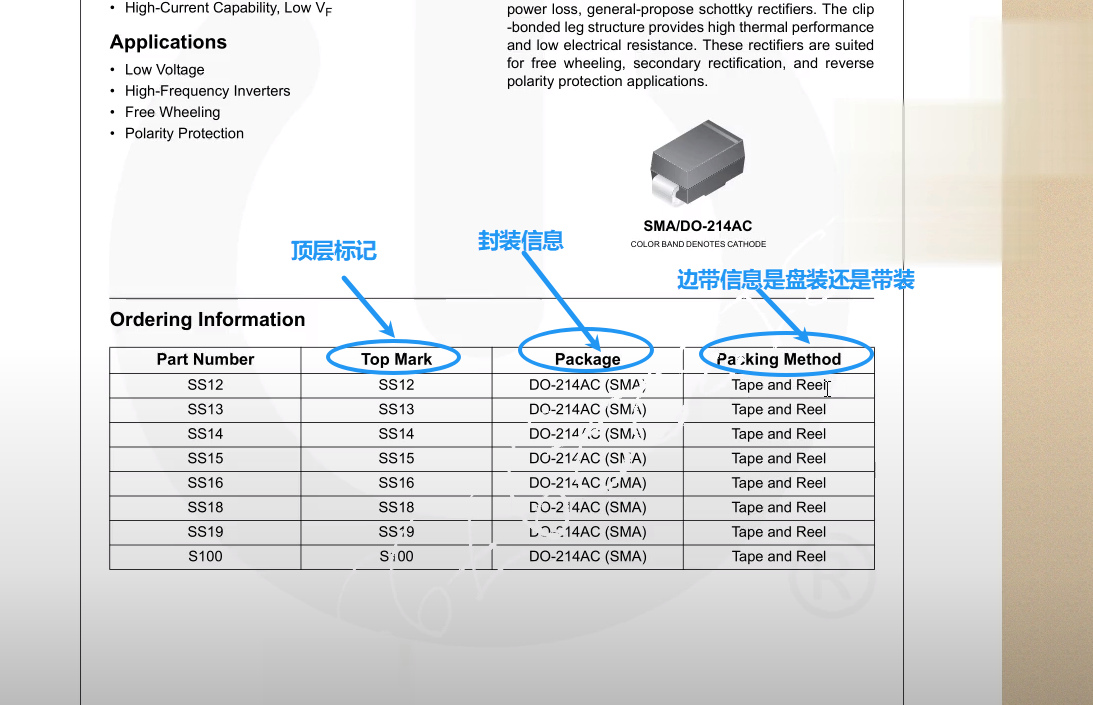

- 封装信息
-
- 介绍了SMA封装,这是表面贴装技术中的一种常见封装形式。
- 提供了订购信息,包括产品名称(如SS12、SSU2)和表面的丝印标记(如SSU)。

-
极限电气参数
-

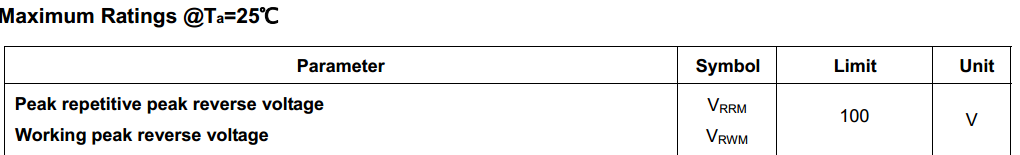

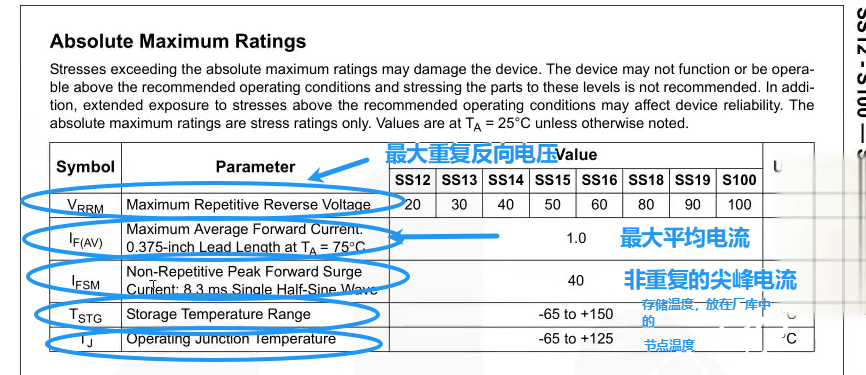

- 强调了在25°C环境下测量的参数,包括最大重复反向峰值电压和最大平均正向电流。
- 提供了非重复正向冲击电流的数据,这是在特定条件下测试的参数。
- 环境参数
-
- 存储温度范围为-65°C至150°C。
- 运行温度范围为-65°C至125°C。


-

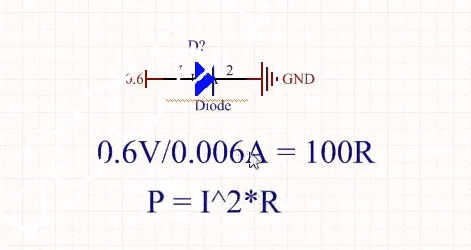

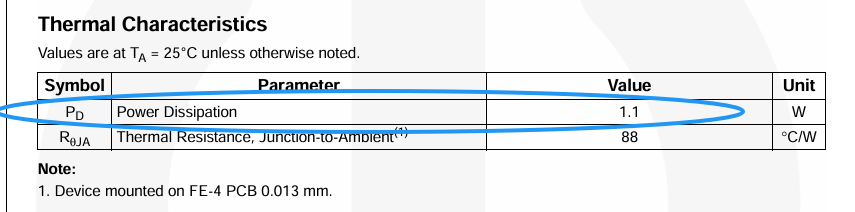

耗散功率(PD)
-

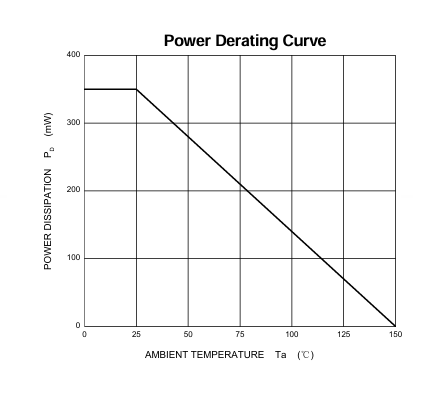

- 介绍了二极管的耗散功率为1.1瓦,这是在特定条件下的最大功率。
- 功率 =导通的压降的平方*导通的电阻,不是二极管两端的电压和电流,是导通临界点的。



-

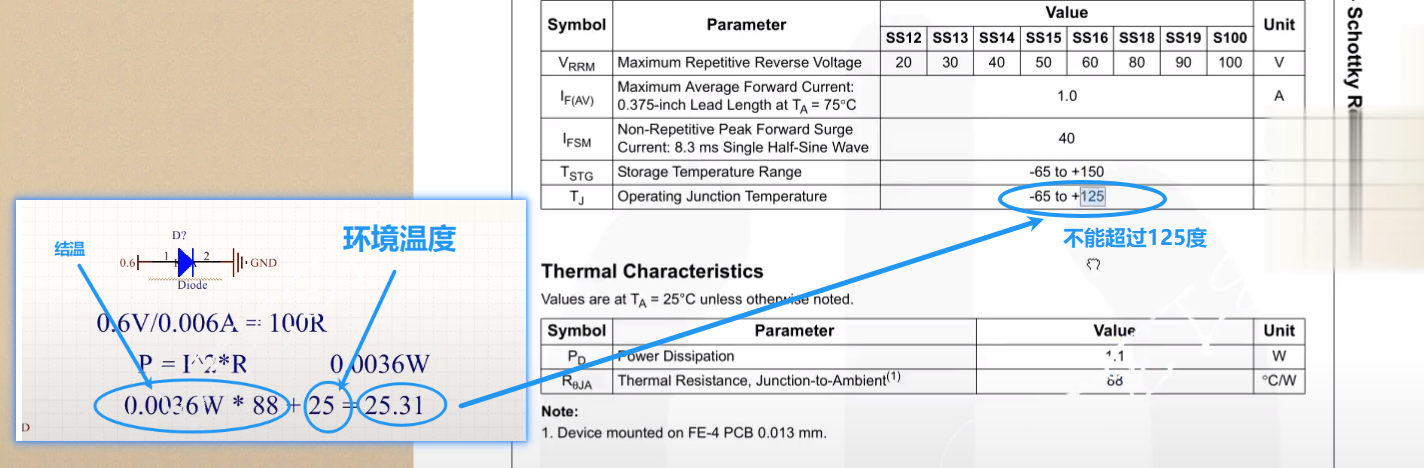

热阻(Rth)
-
- 解释了热阻的概念,即内部结温与外部环境温度的温差。

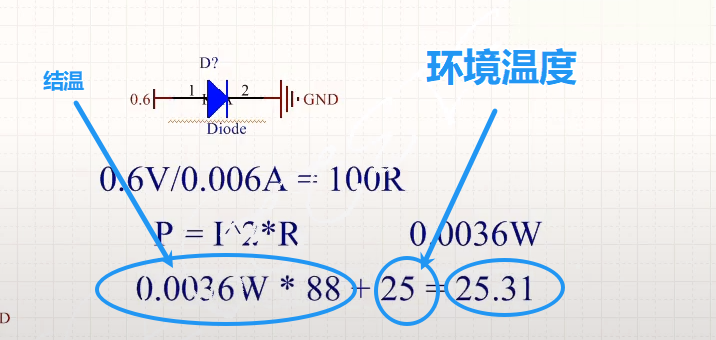

- 提供了计算内部结温的公式,强调了结温不得超过125°C。


-

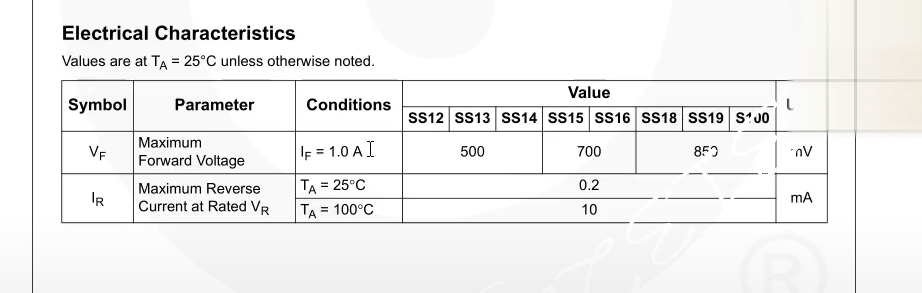

正向导通电压(VF)
-
- 讨论了不同型号二极管的正向导通电压,如SS12/14为0.5V,SS15/16为0.7V,SS18/19/100为0.85V。不同温度条件下,不同的电流条件下,正向的导通的压降都会不一样。

-
反向电流(IR)
-
- 描述了二极管的最大反向电流,也称为漏电流,强调了漏电流越小越好。

-
温度对二极管特性的影响
- 讨论了温度对二极管导通开启电压和漏电流的影响,指出温度升高会导致漏电流增加。

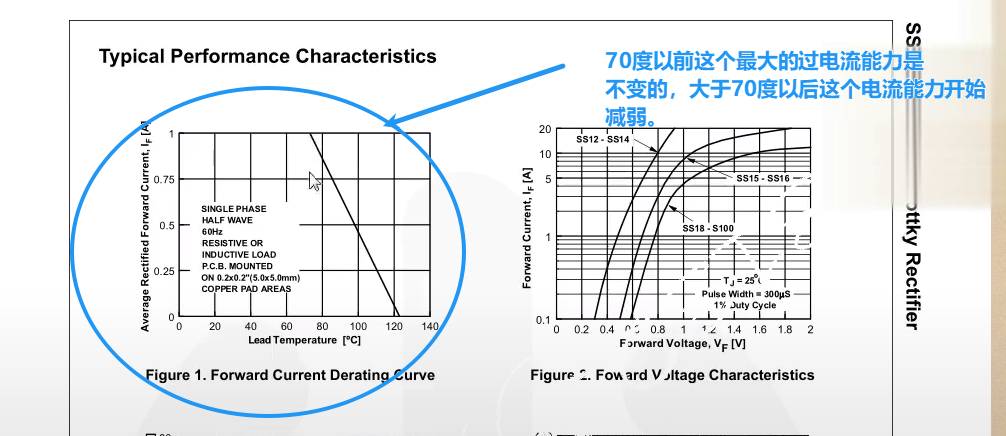

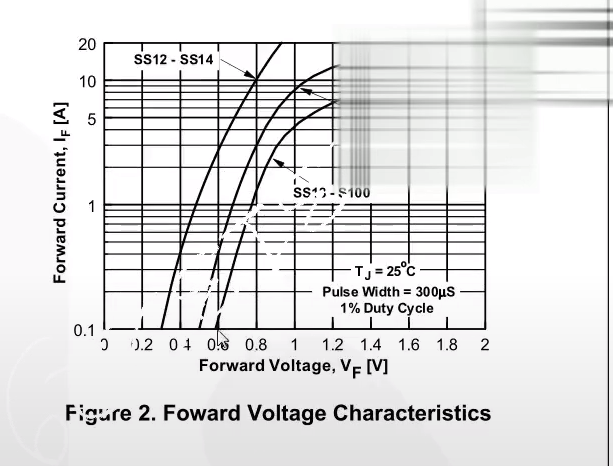

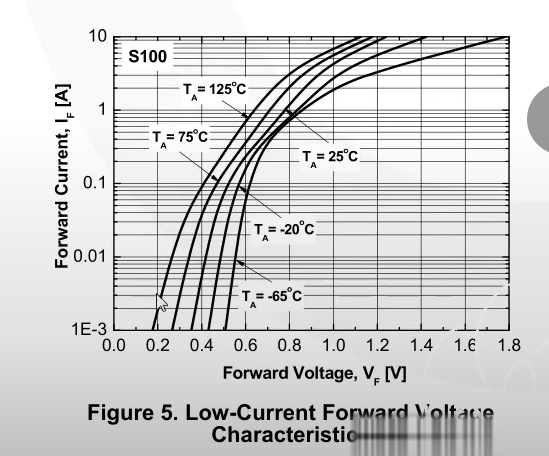

- 正向电流曲线
- 提供了不同温度下的正向电流曲线,展示了开启电压和温度的关系。,不同的二极管的这个差距很大,比如下面的两个的对比:


- 峰值冲击电流
-

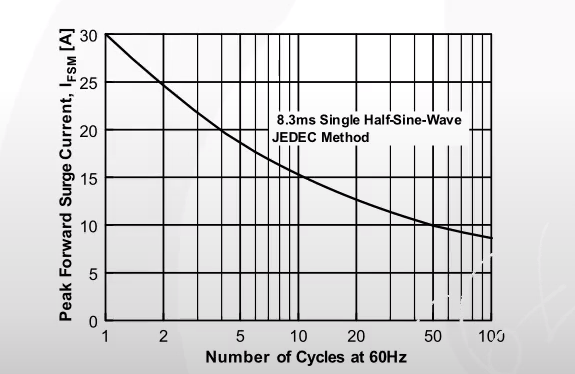

- 描述了二极管能够承受的峰值冲击电流,以及在不同频率下的抗冲击电流关系曲线。

- 导通压降和电流的情况,类似于伏安特性曲线。

- 反向电压与结电容的关系
-
- 展示了反向电压与结电容之间的关系,指出反向电压增加时结电容减小。
-
温度特性曲线
-
- 提供了多个温度特性曲线,强调了温度对二极管特性的影响。

补充说明
- 数据手册的重要性:数据手册提供了二极管的详细参数和特性,对于电路设计和应用至关重要。
- 设计考虑:在设计电路时,需要考虑二极管的温度范围、耗散功率和热阻,以确保器件在安全范围内工作。
- 参数测试条件:手册中的参数通常在特定条件下测试,设计时需要考虑实际应用环境的差异。
应用及选型:

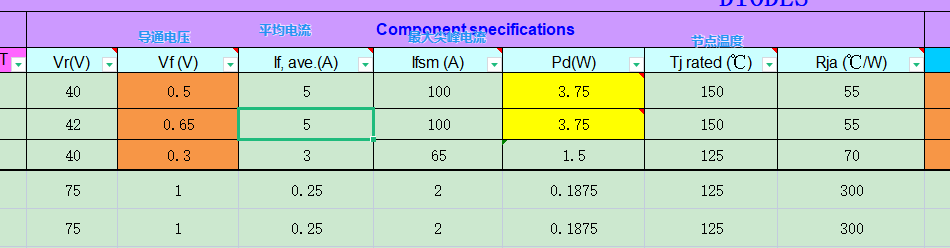

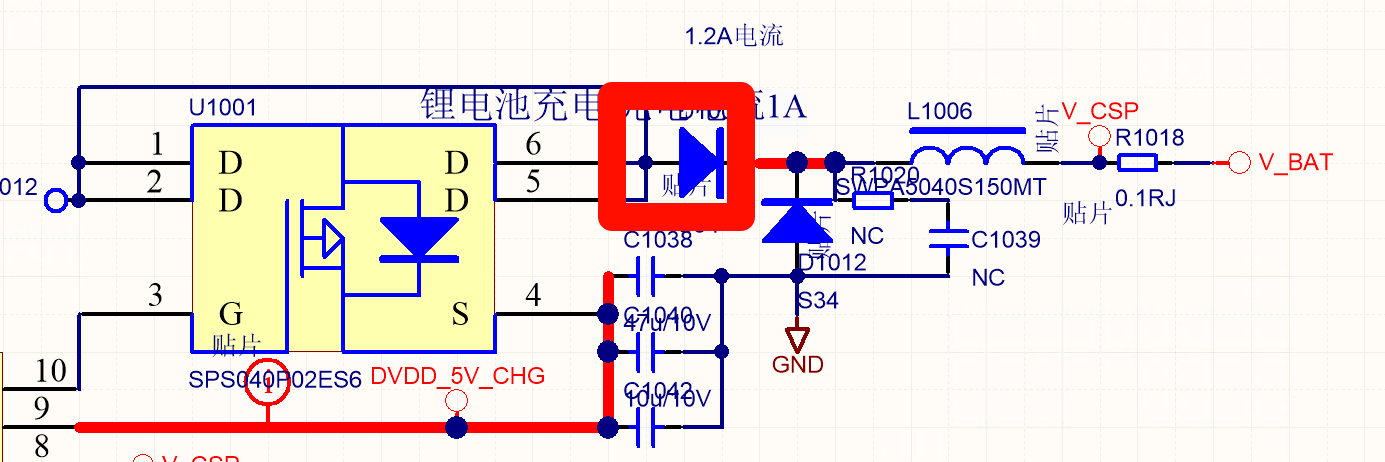

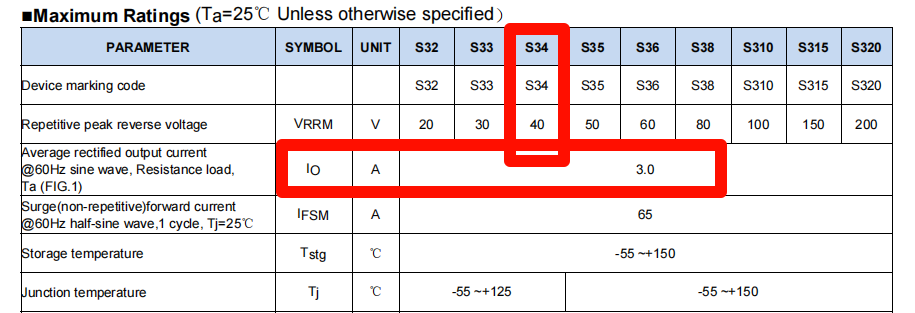

防反接:反向耐压,以及可以持续正常工作的电流:
