一、简介

        CH224A/Q是沁恒推出的一款支持USB PD3.2的USB PD快充协议受电芯片，最高支持PD3.2 EPR 140W功率。并支持单电阻配置、I/O电平配置及IIC配置。通过IIC接口可以读取协议握手状态和读取当前PD挡位额定电流。

        CH224A/Q七位IIC地址为0x22或0x23（不包含读写位）

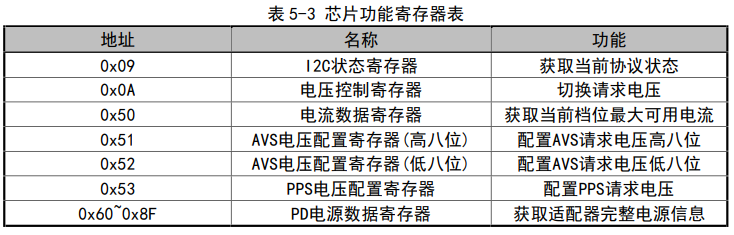

二、0x60~0x8F中读取到的完整电源消息是什么

        在SPR模式下可以读到Head+PDO+CRC 是一个完整的Source Capabilities数据。
        在EPR模式下可以读到EPR Source Capabilitie中第一包Head+ExtHead+PDO和第二包PDO+CRC。

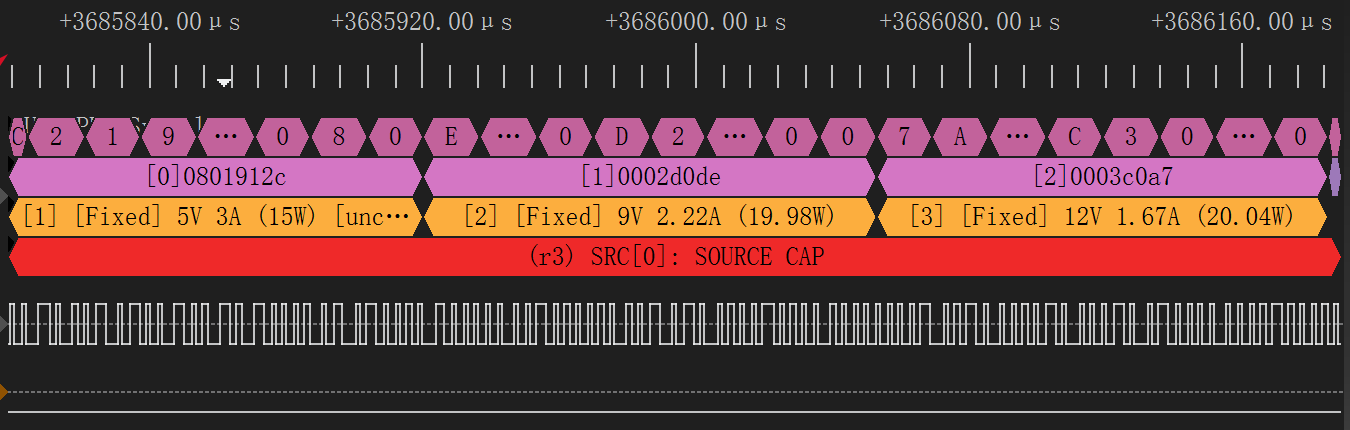

三、Source Capabilities数据包抓包

        PD协议是通过Type-C口的CC（Configuration Channel）引脚协商电压、电流等参数。推荐使用逻辑分析仪抓取CC上数据。



四、数据结构

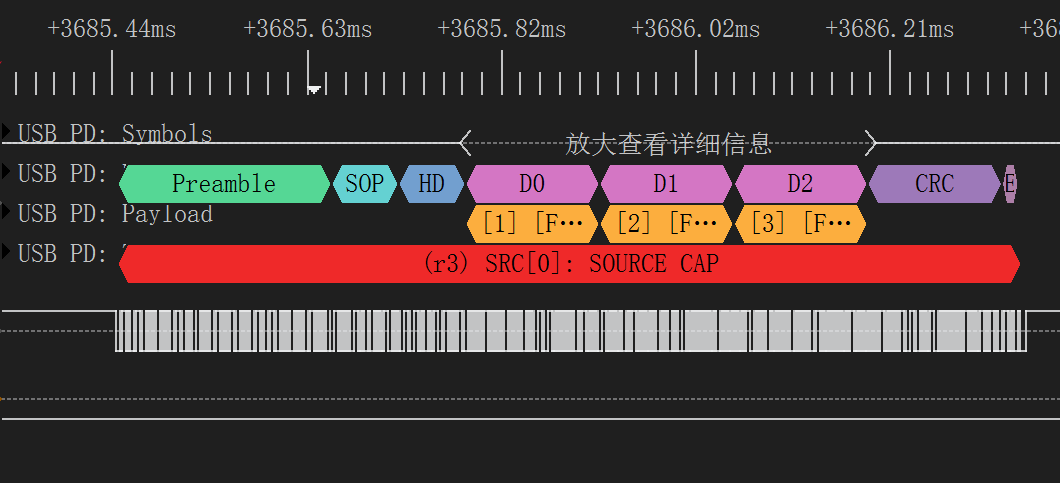

        SPR模式下的SOURCE CAP结构为：Preamble、SOP*、Message Header、Data Object(s)、CRC、EOP(End Of Packet)。

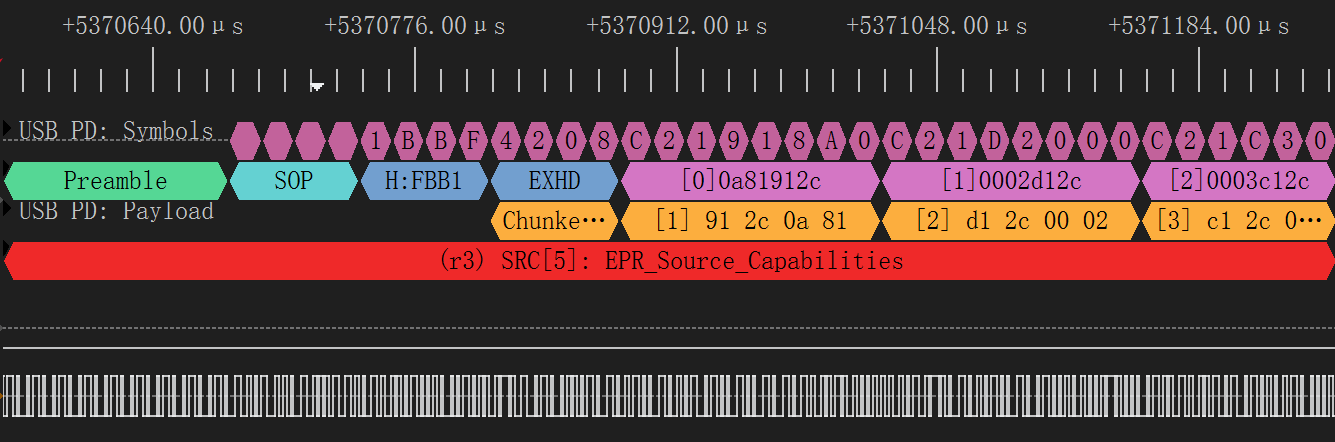

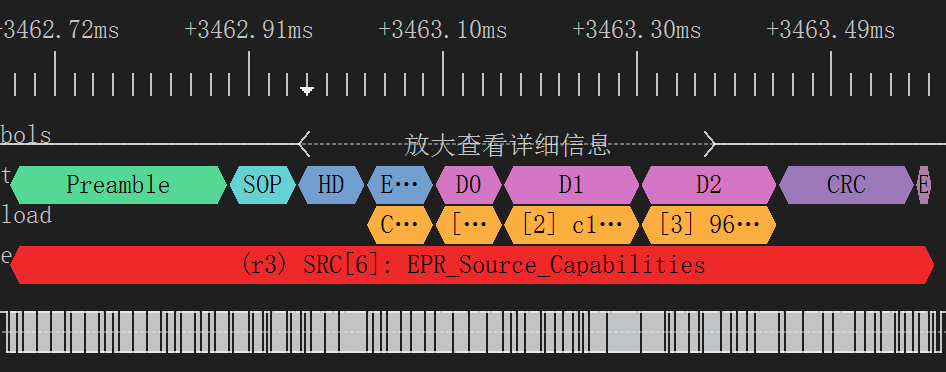

EPR模式下的SROUCE CAP数据包有两个及以上的数据包组合而成，图上是EPR模式下的第一个数据包的内容。

图上是EPR模式下第二个数据包。

        EPR模式下SROUCE CAP的数据结构为：Preamble、SOP*、Message Header、Extended Message Header、Data Object(s)、CRC、EOP(End Of Packet)。

        相对与SRP模式多出一个Extended Message Header。

 1、Preamble

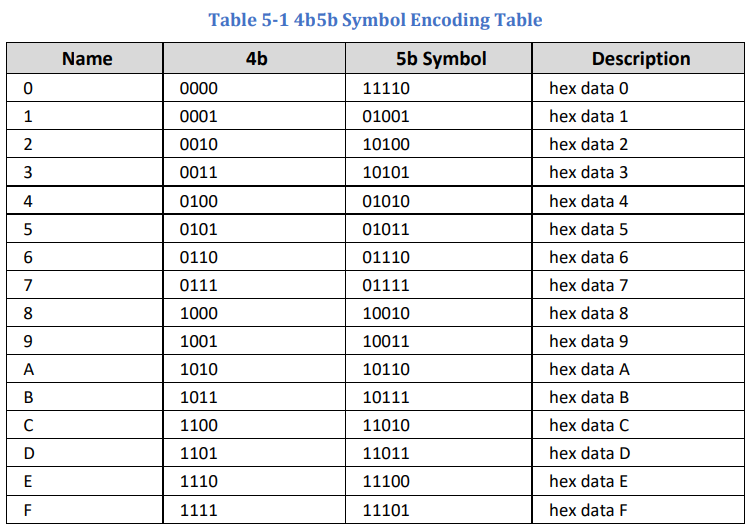

        Preamble由64位交替0 1构成，由0开始1结尾，同时遵循4b5b编码方式。这个段用于频率对齐等功能，对于数据解析不是太重要。

2、SOP*

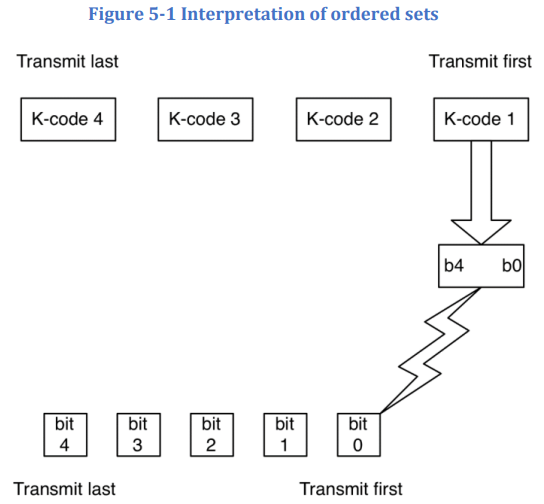

        SOP*（Start of Packet）是一个通用属于用于代替SOP/SOP'/SOP''，都是有序集合（Ordered Sets）的一种，一个有序集合是由4个K-codes组成。

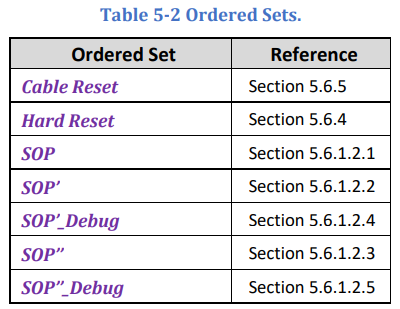

        有序集合的种类有以下几种：

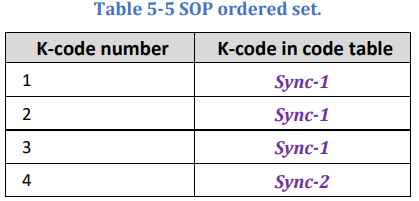

        在Source_Capabilities Message的数据包中，有序集合可为SOP，SOP的4个K-codes排列为三个连续的Sync-1（11000）后面有一个Sync-2（10001）。

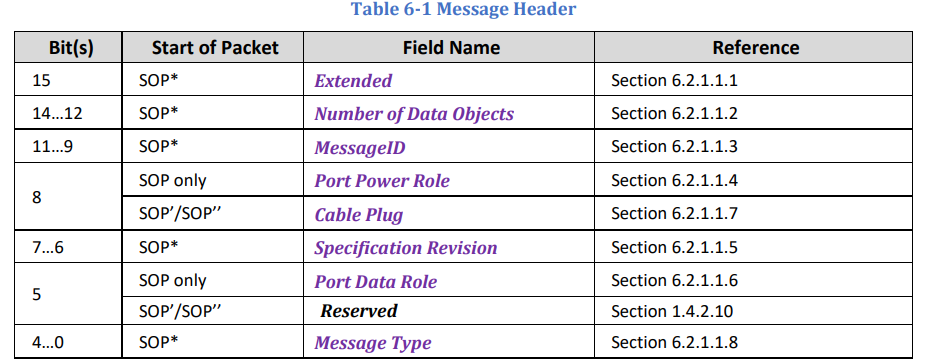

3、Message Header

        每个消息数据包都需要由Message Header开头，其中包含了该条消息和PD端口功能的基本信息。

        Message Type里面分为控制消息和数据消息两大类，本文介绍的Source_Capabilities Message属于数据消息。

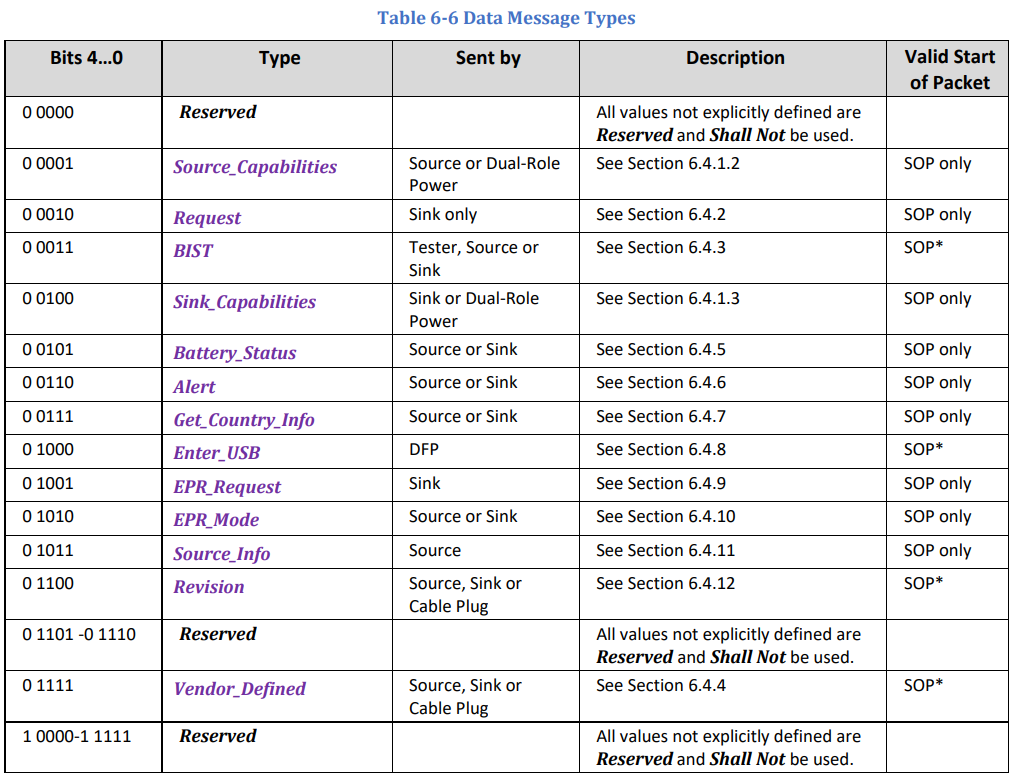

                通过查表可知Source_Capabilities Message 的Message Type编号是0 0001.

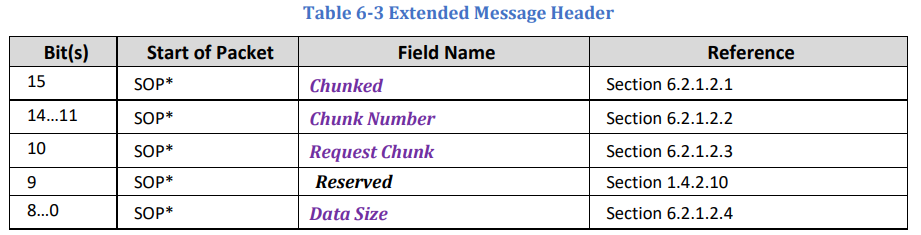

4、Extended Message Header

        每个扩展消息（通过在消息头中的扩展字段被设置来标识）都应包含一个位于消息头之后的扩展消息头。
        扩展消息头用于支持包含数据块数据大小的扩展消息，这些数据块要么在一个消息中发送，要么以一组分块的形式发送。当数据块以一组分块的形式发送时，分块序列中的每个分块（除了最后一个分块）都应包含  MaxExtendedMsgchunkLen  字节。序列中的最后一个分块应包含数据块的剩余部分，并且可能少于  MaxExtendedMsgChunkLen  字节，但应填充到下一个 4 字节数据对象边界处。

        Extended Message Header一般出现在Source_Capabilities Message和Request Message中，以确定单个未分块扩展消息的形式发送数据大小是否大于 MaxExtendedMsgLegacyLen。以分块的形式发送数据时，最多可以分成十个数据块。

5、Data Object

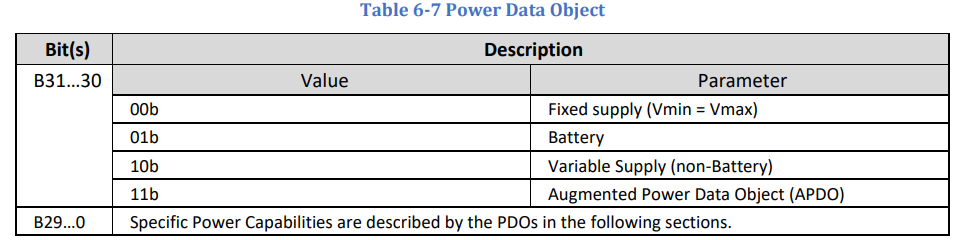

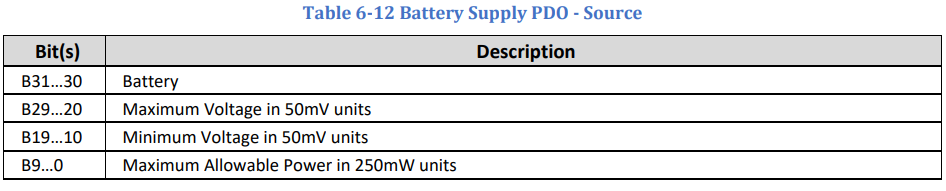

        Source_Capabilities Message属于是数据类型的消息，其后面的Data Object属于是由32-bit组成的Power Data Objects。可以分为固定供应（Fixed Supply ）、电池（Battery）、可变供电（非电池供电）（Variable Supply (non-Battery) ）、增强型（Augmented）。

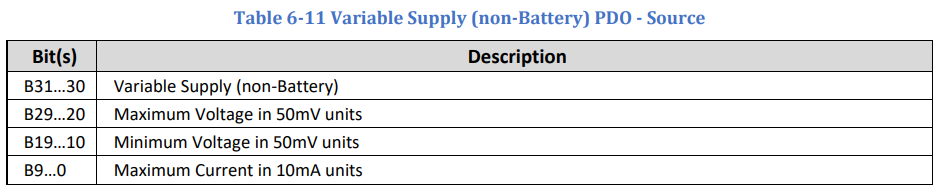

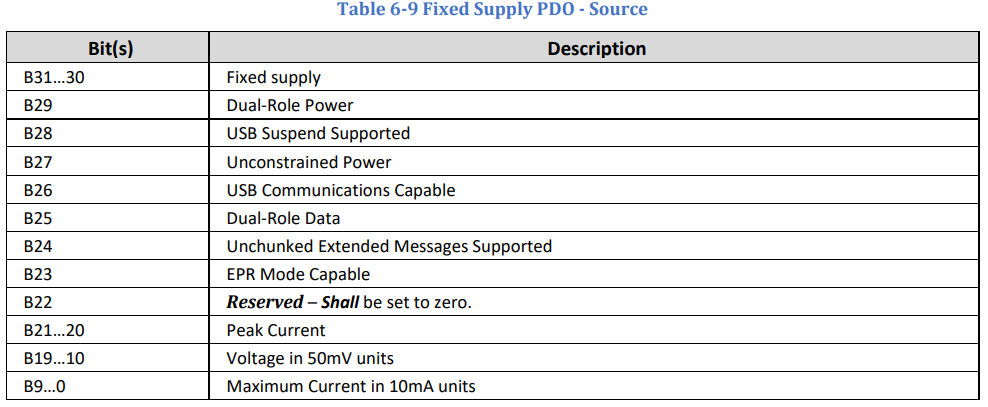

其对应的具体数据内容如下：

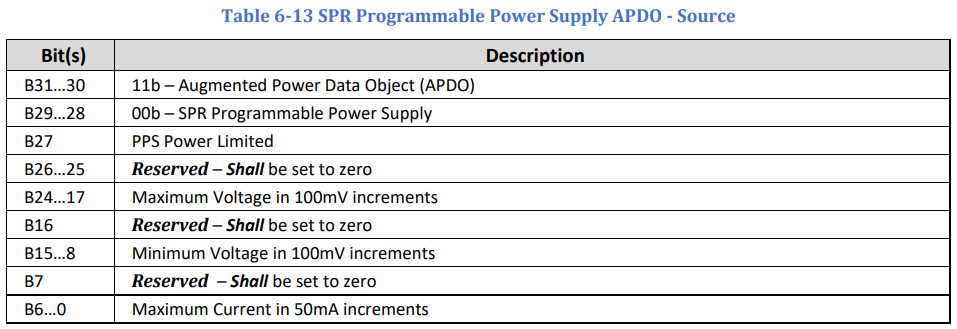

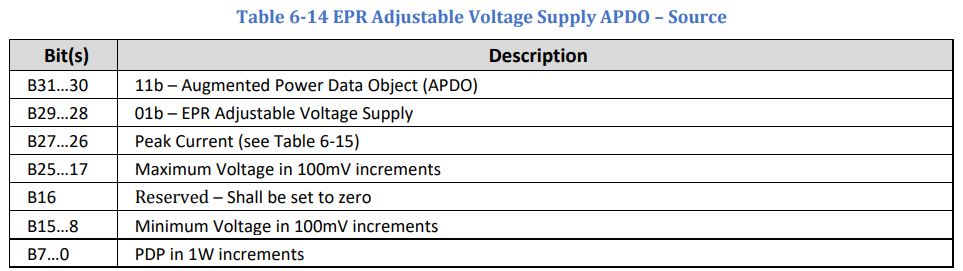

增强型有SPR和EPR两种：

6、CRC

        CRC是由32位数据组成的校验码。

7、EOP

        EOP是数据包的结尾，其数据内容是一个K-code 01101.

五、数据解析

        查询SOURCE CAP中的充电挡位的信息，需要解析PDO数据。入图上所示PDO的第一个挡位数据内容为0801912C，换成二进制为0000 1000 0000 0001 1001 0001 0010 1100。

        首先需要判断B31...B30的值，（00b）Fixed Supply、（10b）Variable Supply (non-Battery)、（01b）describes a Battery。若B31...B 30为（11b）那么就要看B29...B28的值，（00b）SPR Programmable Power Supply、（01b）EPR Adjustable Voltage Supply。

        判断出PDO的类型之后，可以对照不同类型的Data Object表格解析充电电压和电流等信息。

六、CH224A/Q IIC地址0x60~0x8f上的数据解析

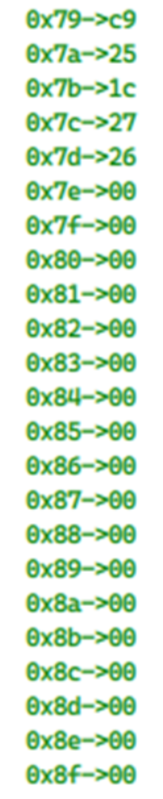

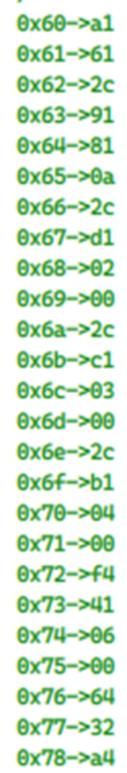

        如果使用的是CH224A/Q的IIC读取到的Source_Capabilities，读取到0x60~0x8f的数据如下所示：

        0x60~0x61是Message Header，0x60-->a1,0x61-->61,可以判断Bit15位是0，不带拓展数据信息头，所以后面就是PDO数据。每一个PDO数据是32bit，0x62~0x65为第一个PDO挡位，0x62-->2c、0x63-->91、0x64-->81、0x65-->0a。组合成PDO为0a81912c，换成二进制是 0000 1010 1000 0001 1001 0001 0010 1100，B31~B30为（00b），所以第一个PDO是FIXED挡位，对照表查询可得是5V3A，根据Message Header可知SROUCE CAP一共有6个PDO ，依次解析可以获取完整的SROUCE CAP信息。

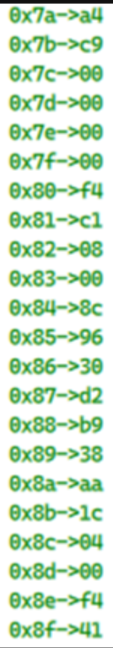

        请求28V挡位后，PD适配器发送Extended Message Header数据包：

        0x60~0x61是Message Header，0x60-->b1,0x61-->f3,可以判断Bit15位是1，带拓展数据信息头，所以0x64~0x67为第一个PDO挡位，0x64-->2c、0x65-->91、0x66-->81、0x67-->0a。也是5V3A。
