一、全波整流电路概览

全波整流电路，作为一种高效的直流电转换方式，在电子领域有着广泛的应用。其核心原理在于利用变压器次级线圈的两端输出，通过二极管的交替导通与截止，将交流电转换为脉动的直流电。这种电路不仅转换效率高，而且输出电压稳定，为各种电子设备提供了可靠的电源支持。


全波整流电路的工作原理

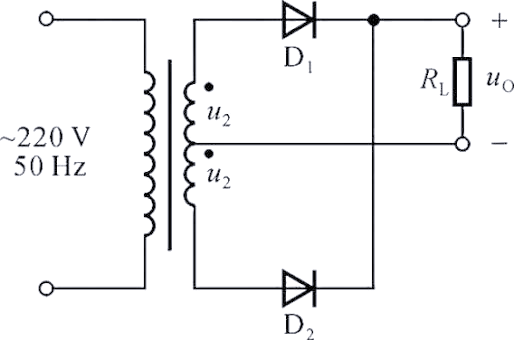

全波整流电路，实质上是由两个半波整流电路相互结合所构成的。在变压器次级线圈中，需巧妙地引入一个抽头，以此将次组线圈分割为两个对称的绕组。这样，便能获得大小相等但极性相反的两个电压E2a和E2b。这两个电压分别与二极管D1和D2以及负载RL构成两个独立的通电回路。

在0至π的时段内，电压E2a对二极管D1形成正向偏置，导致D1导通，从而在负载R上产生上正下负的电压输出；而同时，电压E2b对二极管D2形成反向偏置，使得D2保持截止状态。到了π至2π的时段，情况则相反：E2b对D2形成正向偏置，D2开始导通，并在负载R上产生相同的上正下负电压；此时，E2a对D1形成反向偏置，导致D1截止。如此往复，便在负载上形成了特定的波形输出。

值得注意的是，全波整流电路的输出平均电压与半波整流相比有所不同。在计算时，半波整流的输出平均电压除以2π的部分，在全波整流中变成了除以π，这使得全波整流的输出平均电压达到了0.9U2。同时，输出电压的有效值也相应地变为了U2。

通过上述工作原理的分析，我们可以清晰地看到两个二极管在正负半周内分别独立工作，且流过二极管的电流仅为流过负载电流的一半。当二极管处于截止状态时，它所承受的电压即为整个次级输出的电压。而中心抽头则起到了中间电位的作用，其上端为E2，下端为-E2，因此反向电压为2E2。

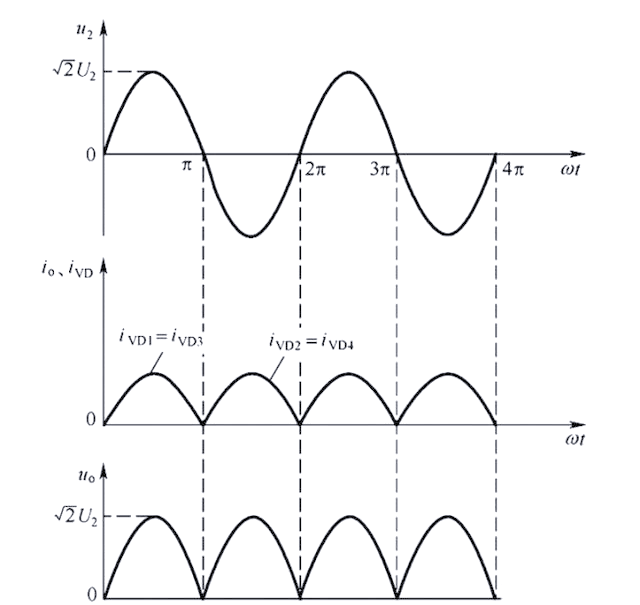

全波整流波形

在全波整流电路中，流过负载的平均电流可由以下公式给出：
IL=UL/RL =0.9U2/RL
同时，流过二极管D的平均电流，也就是正向电流，为：
ID=1/2 IL=1/2UL/RL =0.45U2/RL
此外，加在二极管两端的反向电压为：
URM=2E2=2√2U2

二、桥式整流电路

桥式整流电路是一种常用的整流方式，其特点是利用四个二极管组成桥式结构，实现对交流电的有效整流。在桥式整流电路中，正半周时，二极管D1和D3导通，负半周时，D2和D4导通，从而实现了对交流电的整流效果。


桥式整流电路的工作原理如下：
当输入电压E2处于正半周时，二极管D1和D3受到正向电压的作用，因此它们处于导通状态。同时，二极管D2受到反向电压的作用，由于电流经过D1时，D4的正极电位不会超过U2，所以D2和D4处于截止状态。这时，电路中形成了由E2、D1、RL和D3构成的通电回路，在负载电阻RL上产生了上正下负的半波整流电压。

当输入电压E2进入负半周时，情况则相反。二极管D2和D4受到正向电压的作用而导通，而D1和D3则由于受到反向电压而截止。电路中现在形成了由E2、D2、RL和D4构成的通电回路，同样在RL上产生了另一半的上正下负的整流电压。

这样，随着输入电压E2的周期性变化，桥式整流电路将不断重复上述过程。最终，在负载电阻RL上得到了全波整流电压，其波形与全波整流波形相一致。值得注意的是，桥式电路中每个二极管所承受的反向电压仅为变压器次级电压最大值的一半，与半波整流相当。同时，流过二极管的电流也仅为负载电流的一半。因此，桥式整流可以被视为对二极管半波整流的一种改进。此外，桥式整流的输出平均电压、有效值电压以及流过负载的平均电流和二极管的平均电流都与全波整流相同。

三、全波整流与桥式整流之异同

（a）桥式整流无需变压器副边中心抽头，却需使用两只整流二极管；
（b）全波整流则减少两只二极管的使用，但变压器副边需设置中心抽头；
（c）全波整流中整流二极管的反向耐压要求是桥式的两倍；
（d）这两种整流方式对变压器次级线圈数量的需求不同，桥式仅需一组，而全波需两组；
（e）在电流需求上，桥式整流是全波的两倍；
（f）两者所需二极管数量亦有所不同；
（g）特定时刻，桥式整流会有两个二极管同时工作，而全波整流则仅需一个。
