学前准备

我们需要用到三个软件

1.Proteus（主要用于仿真）

2.stm32cumbe（生成stm32工程文件）

3.MDK（keil5）（编写程序生成可执行文件）

这三个元件可以去哔哩哔哩找安装视频进行安装，这里就不叙述了

1.先建立一个文件夹用于专门存放程序，确保都是英文路径没有中文

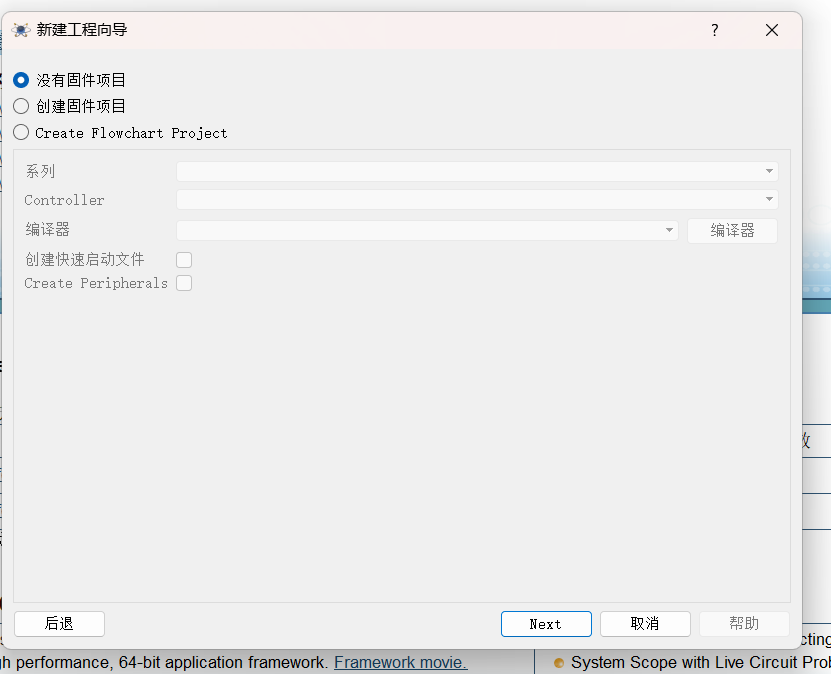

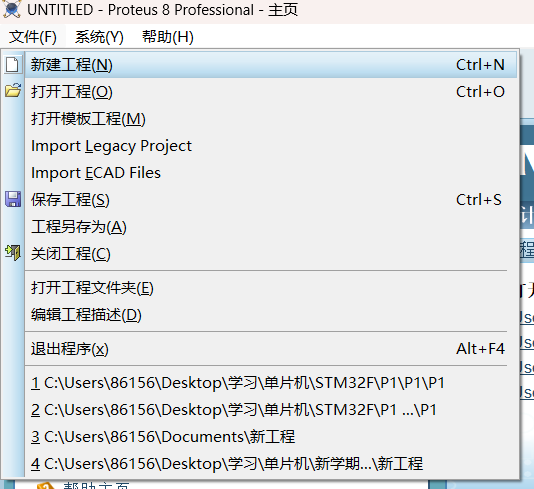

然后在这个文件夹内创建新的文件夹，命名为P1_createProject，然后我们打开Proteus这个软件，并且新建工程

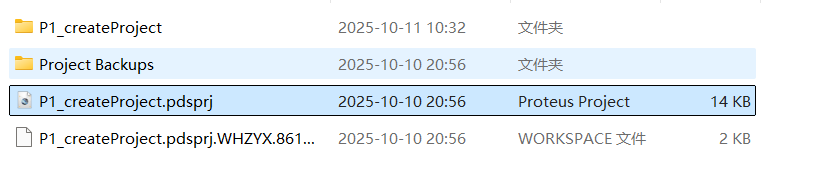

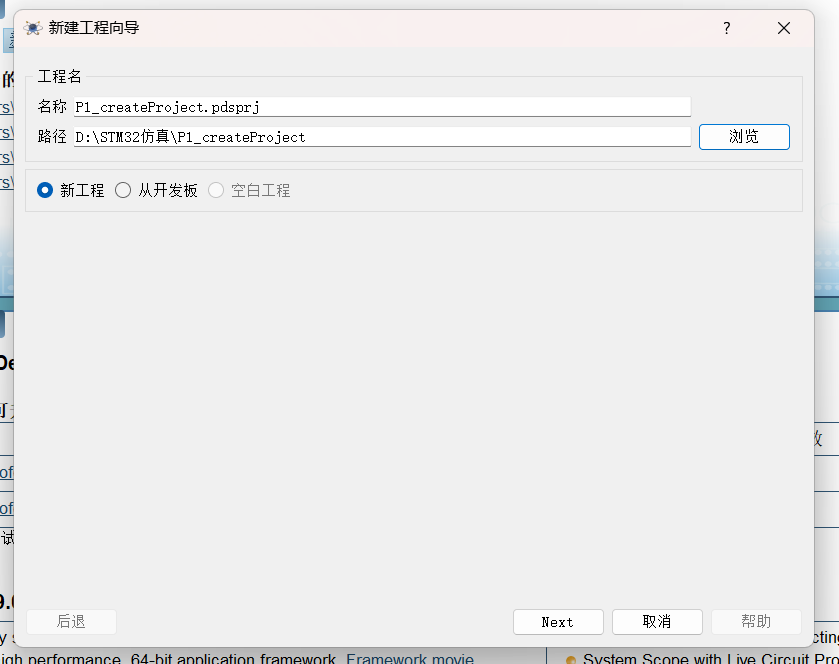

然后修改工程路径和名称，修改为P1_createProject,路径为我们创建的文件夹

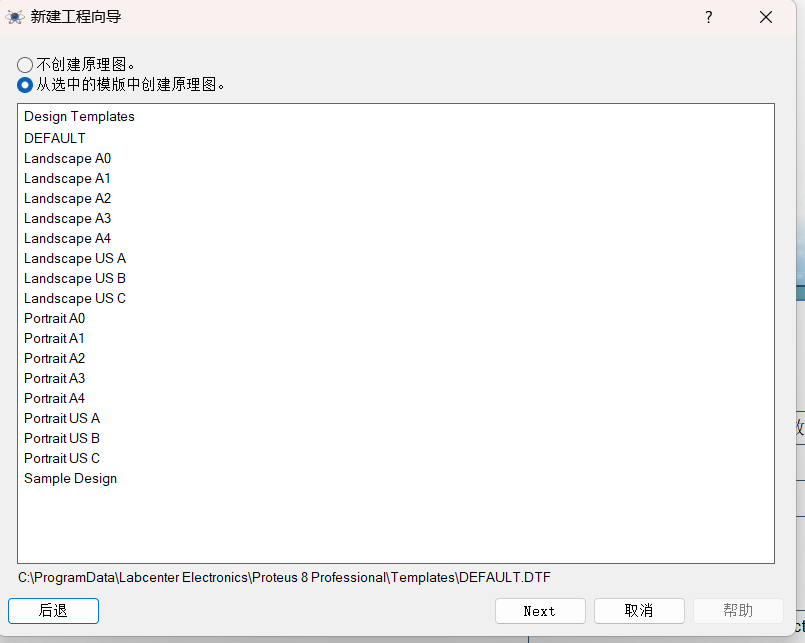

然后点击next，使用默认就行，再次点击next

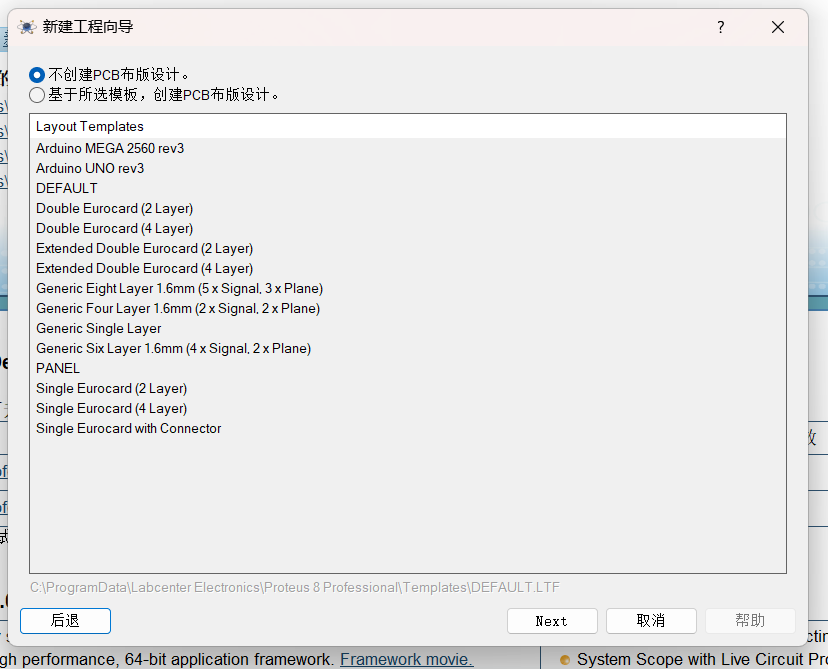

因为我们只需要进行仿真，所以不用PCB设计，再次点击next

这里继续next

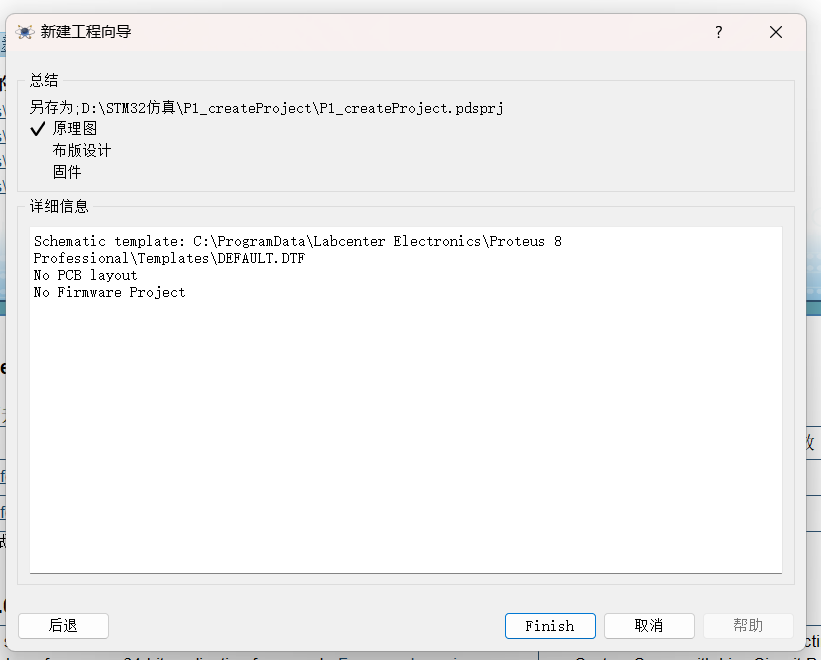

最后出现finish，可以看到我们的选择，点击finish

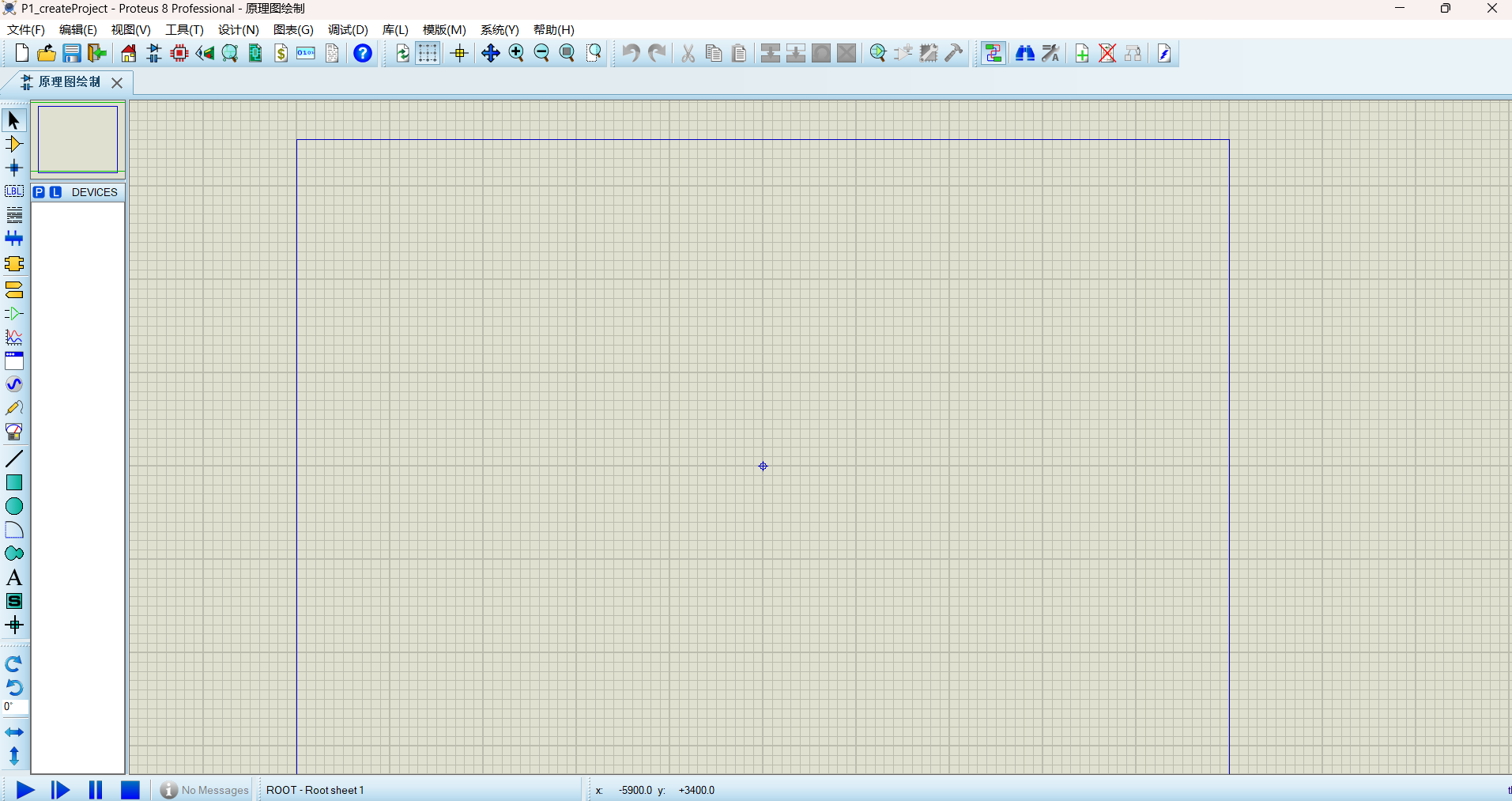

然后出现这个界面

左边的是工具栏，右边的是原理图，我们就在这个框内画图就好，左下角的仿真开始，暂停

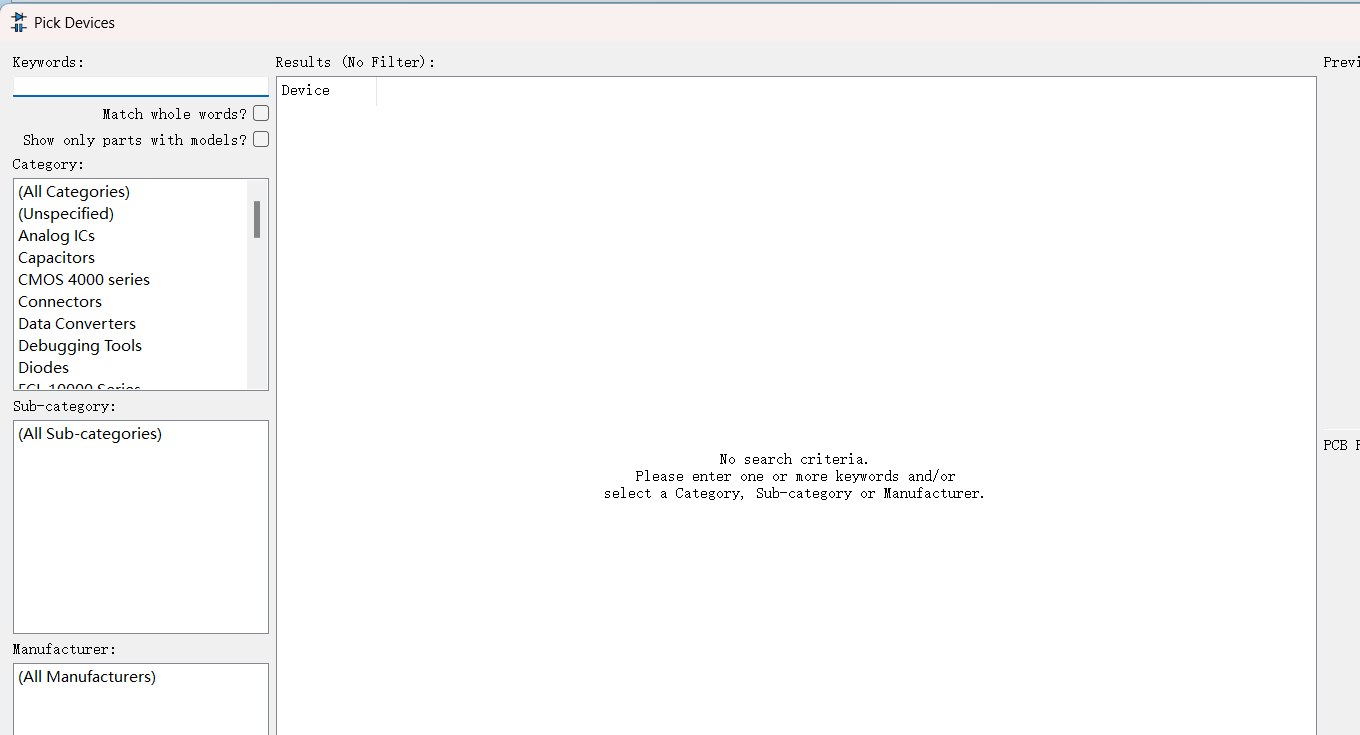

这里我们点击这个蓝色的p进入元件库，进行选择

因为这里的元件很多，我们不好找到，所以在左上角进行搜索我们需要的元件名字

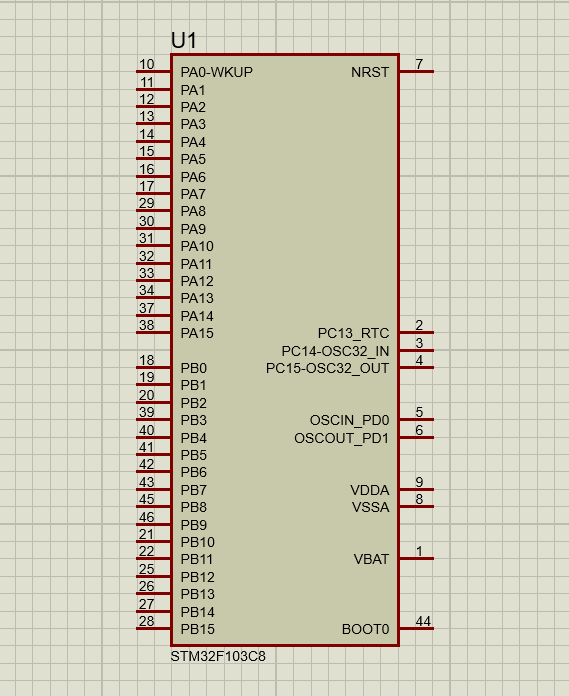

搜索stm32找到stm32f103c8这就是我们仿真需要使用的芯片

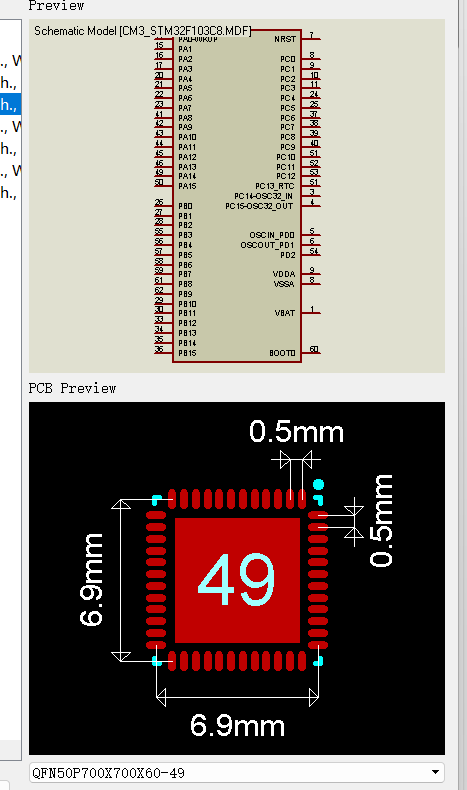

点击一下就会出现pcb封装和原理图，我们点击确定进行放置，记得随时保存

这里第一步就完成了，第二步需要我们打开STM32cumbe这个软件

2.开始配置芯片

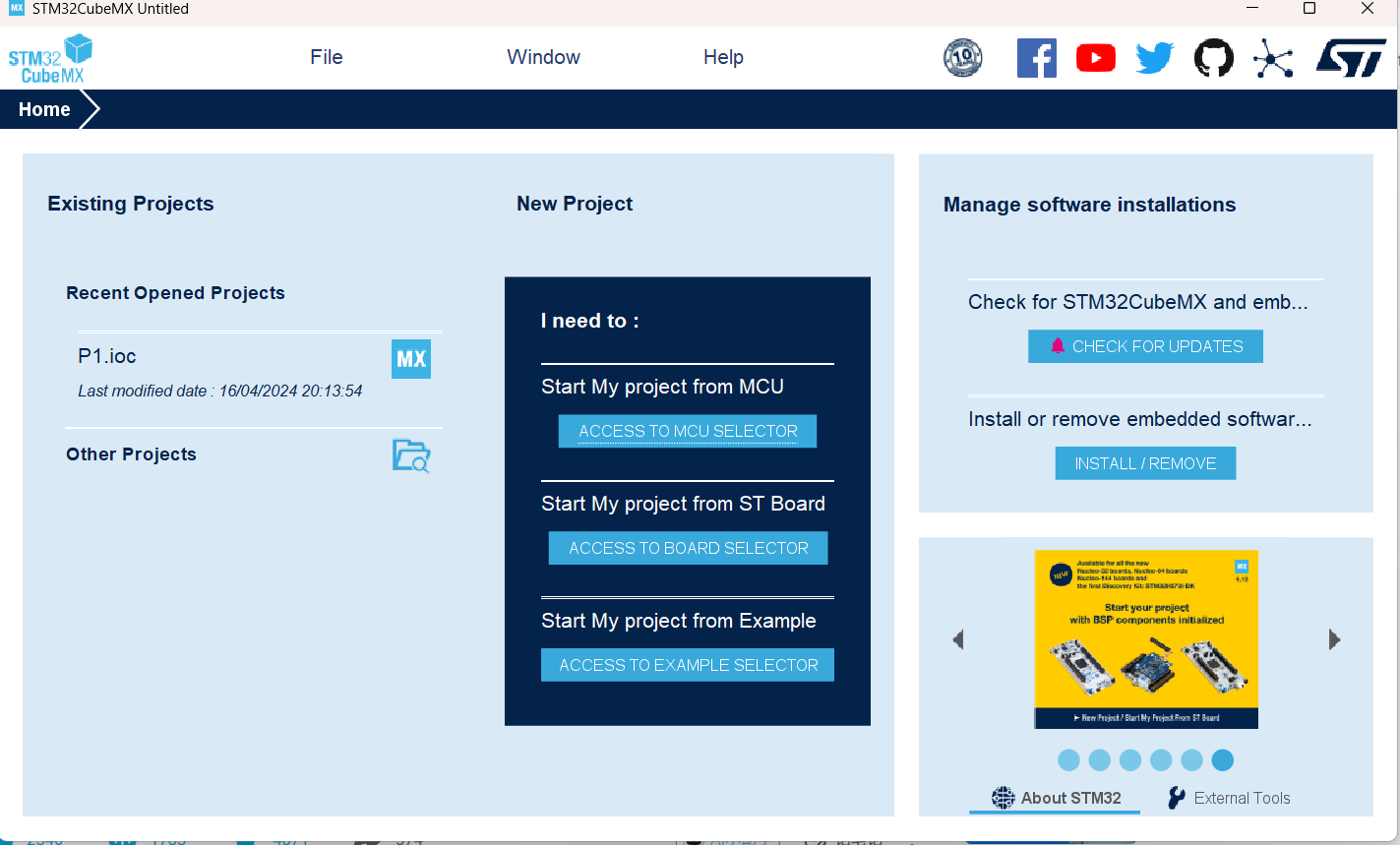

首先选择要配置的芯片

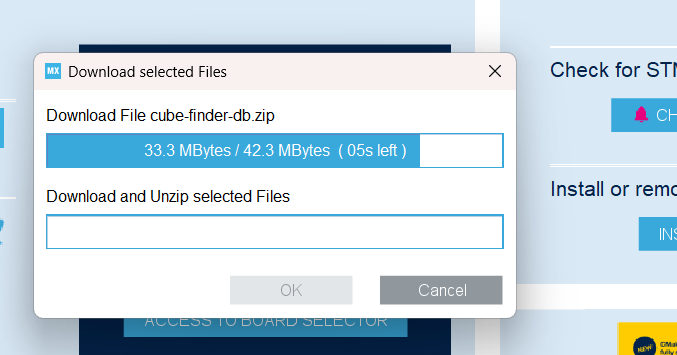

等待他加载完

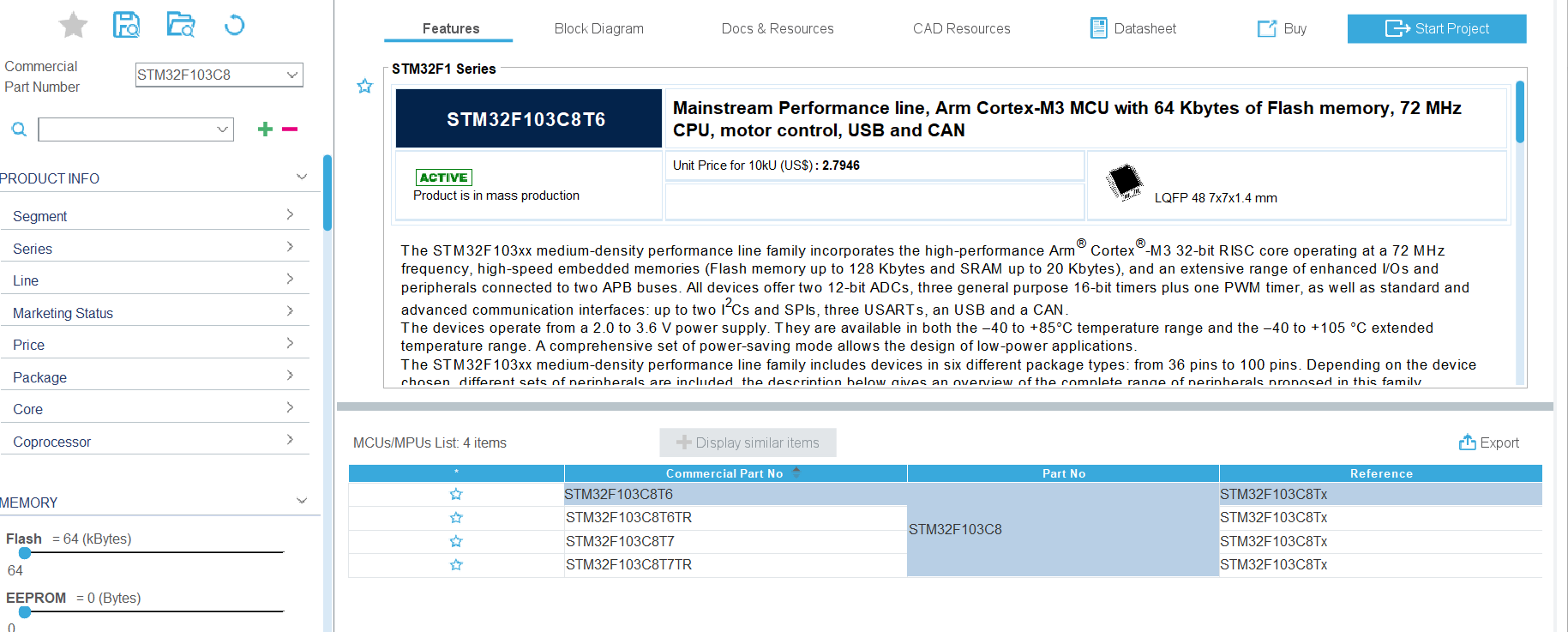

左上角搜索STM32F103C8,然后选择STM32F103C8T6这个内核，然后点击右上角的star project

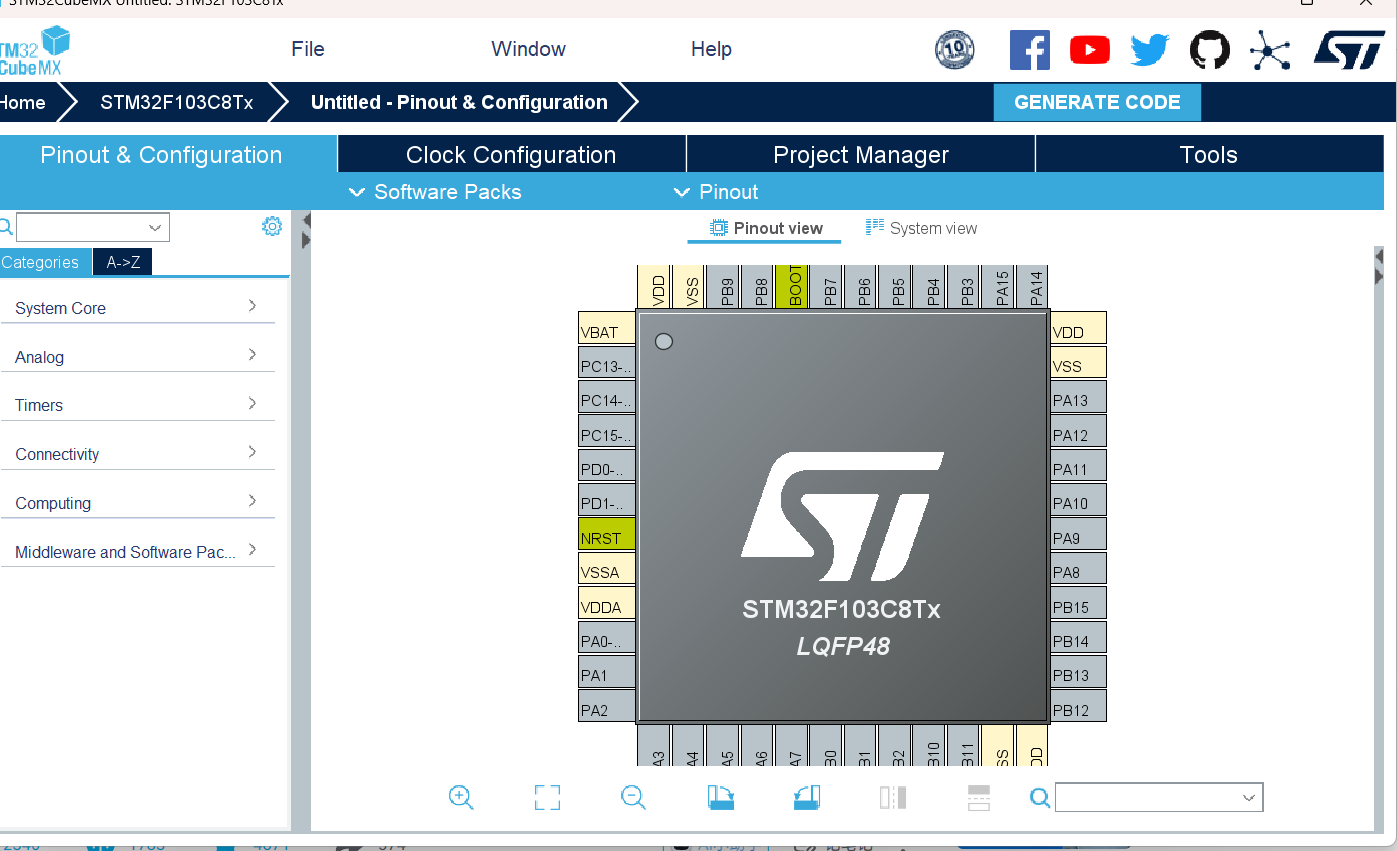

然后来到这个页面

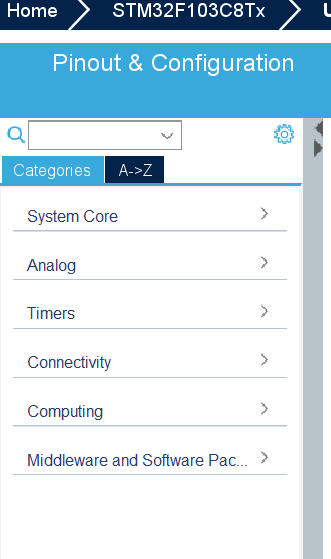

这里就模拟了我们真实的一个芯片和他的引脚分布，然后再左边我们进行系统设置

首先我们需要一个时钟，因为芯片必须要有时钟信号，才可以正常工作

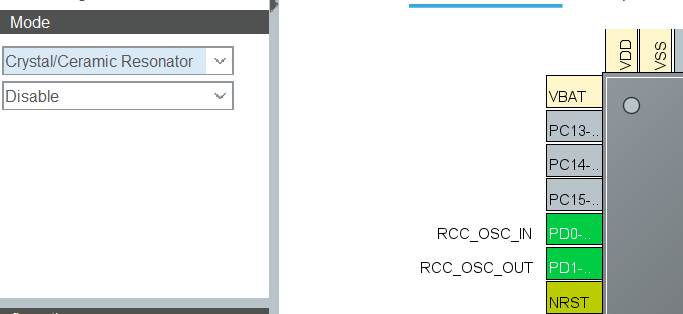

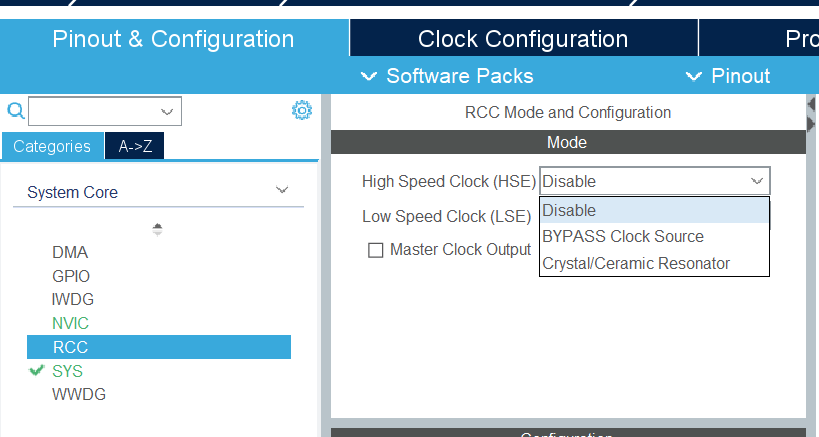

我们先点击system，然后点击rcc，发现有两个选项，high是高速时钟，low是低速时钟，我们选高速时钟中的第三个选项，第三个选项的意思是我们选择外部晶振信号

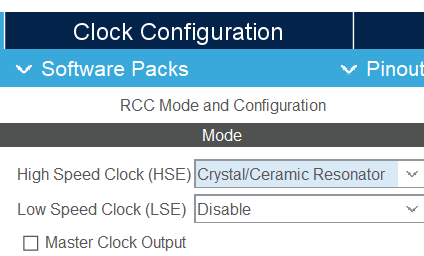

选择完之后发现PD0和PD1这两个引脚会变成绿色，也就是说f103c8t6这款芯片，外部时钟信号的引脚，只能通过PD0和PD1两个引脚接入

然后我们选择clock configuration这个选项，因为我们选择了外部时钟，然后进行时钟配置

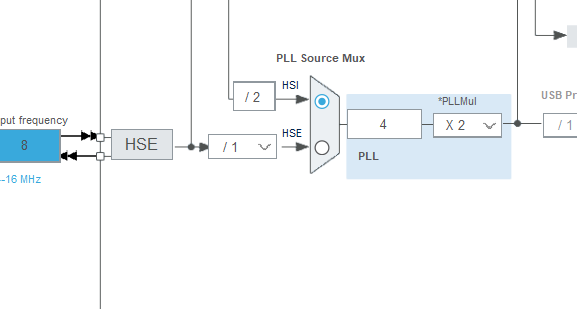

首先我们找到HSE前面的进行时钟配置，看到有HSI和HSE两个选项，我们使用的是外部晶振，所以我们选择HSE。

后面我们选择8×9，因为后面我们可以看到，芯片所能容纳的最大为72MHz

因为我们选择的是外部时钟，所以我们需要打通时钟信号，在这里选择外部的通道

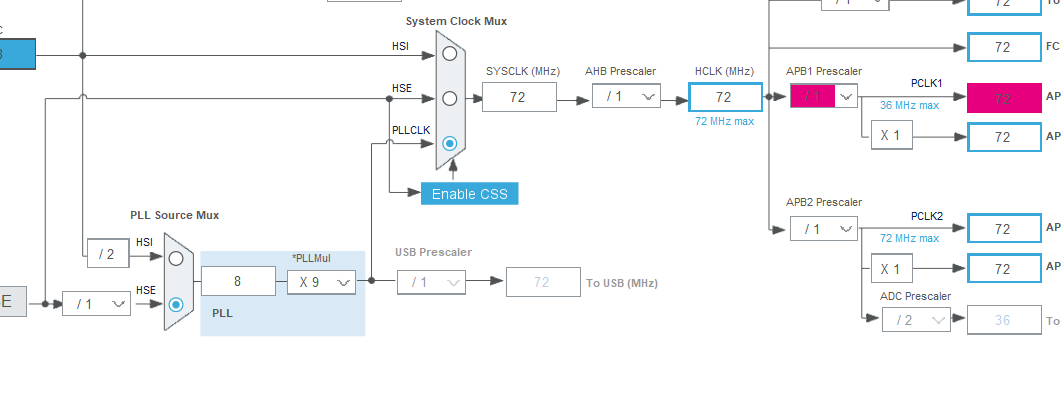

后面的标红是因为PLCK1只能最大支持36MHz所以我们需要调整

让我们的72MHz的信号/2就变为了36MHz，到这里时钟就配置完成了，接下来我们创建keil文件

点击这个

这里是工程的名称，下面是工程存储路径，名字就叫做P1_createProject，路径为开始创建的文件夹，其他的不用管

然后来到IDE这里选的是我们用的什么软件编程，我们选MDKARM，其他不用动

然后我们选择左边的，code这个。

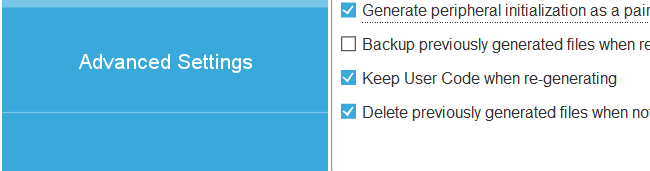

这里需要勾选，因为这个意思是产生.c/.h文件，后续再补充

然后点击到第三个栏目

这里写的是HAL，也就说明我们是基于HAL库进行编程的

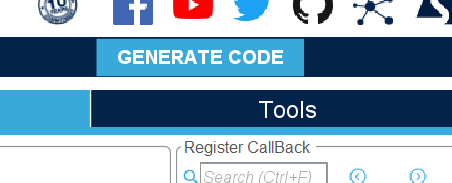

最后我们点击generate code，就是生成我们设置好的keil文件

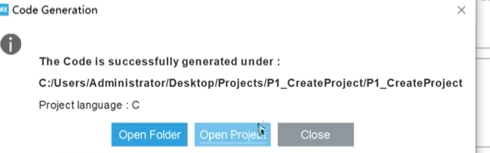

然后是选择打开，还是先关闭,这里我们直接打开

打开之后再keil5的左侧，找到文件夹

其他的不用看我们打开User

打开main.c这是我们编程的主要文件夹

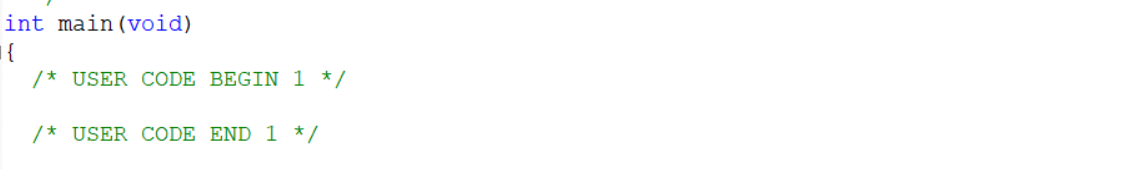

然后我们下拉找到主函数，里面有一个，BEGIN和END在这个之间我们进行我们代码的编写

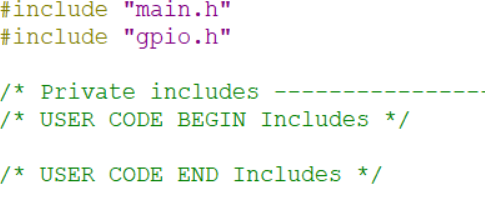

其他的地方我们也可以粗略看一下，比如这里的Includes，就是引用我们头文件的

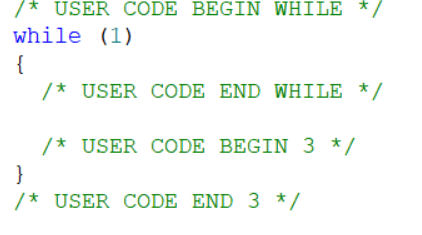

这里是while循环，开始我们不需要进行工程的编写，先进行keil5的设置

在上方找到小扳手，点击设置

为了让我们以后注释的时候中文不会出现乱码，我们在这里选择GB2312

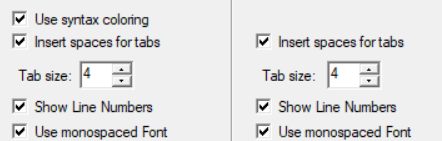

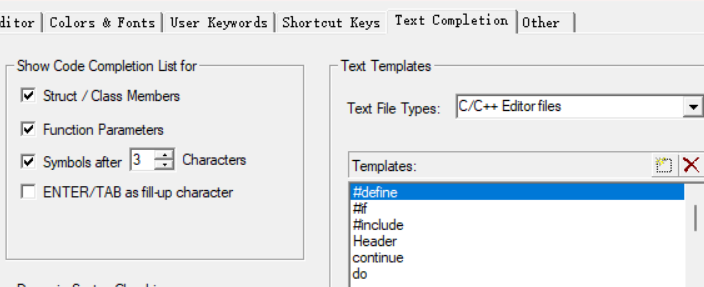

下面的也打勾，这是为了编写程序方便，可以按tab键产生多少个空格

剩下的勾也全都打上

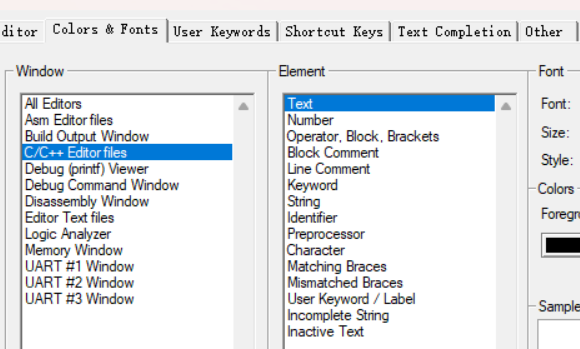

然后选中第二个模块，选择c/c++

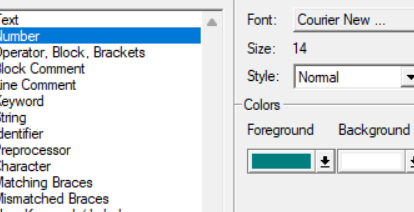

点击number，把我们的数字更改一个颜色，更改为红色，方便我们观看

然后点击到倒数第二个选项，三个勾也勾上

然后我们点击ok完成配置

然后我们找到魔术棒，点击魔术棒

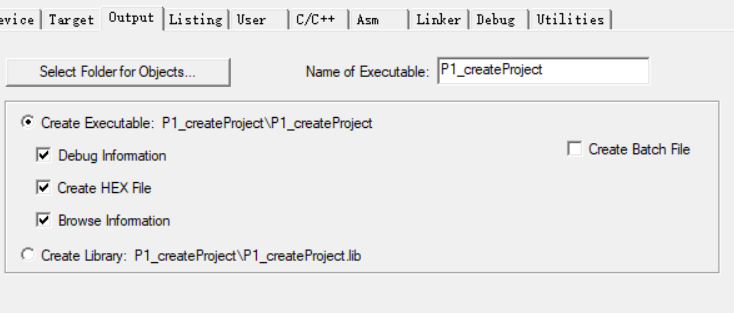

然后点击output，看到create HEX file这个一定要勾上，不勾上，无发产生单片机运行的.hex文件

其他的在仿真中暂时用不到，所以我们先不用管，后续实物操作我们在开始讲述

然后我们找到这个，先把程序编译一下，点击第三个，全部编译

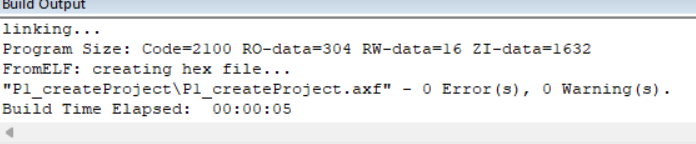

然后再软件底下，我们可以看到0错误，0警告，编译就完成了

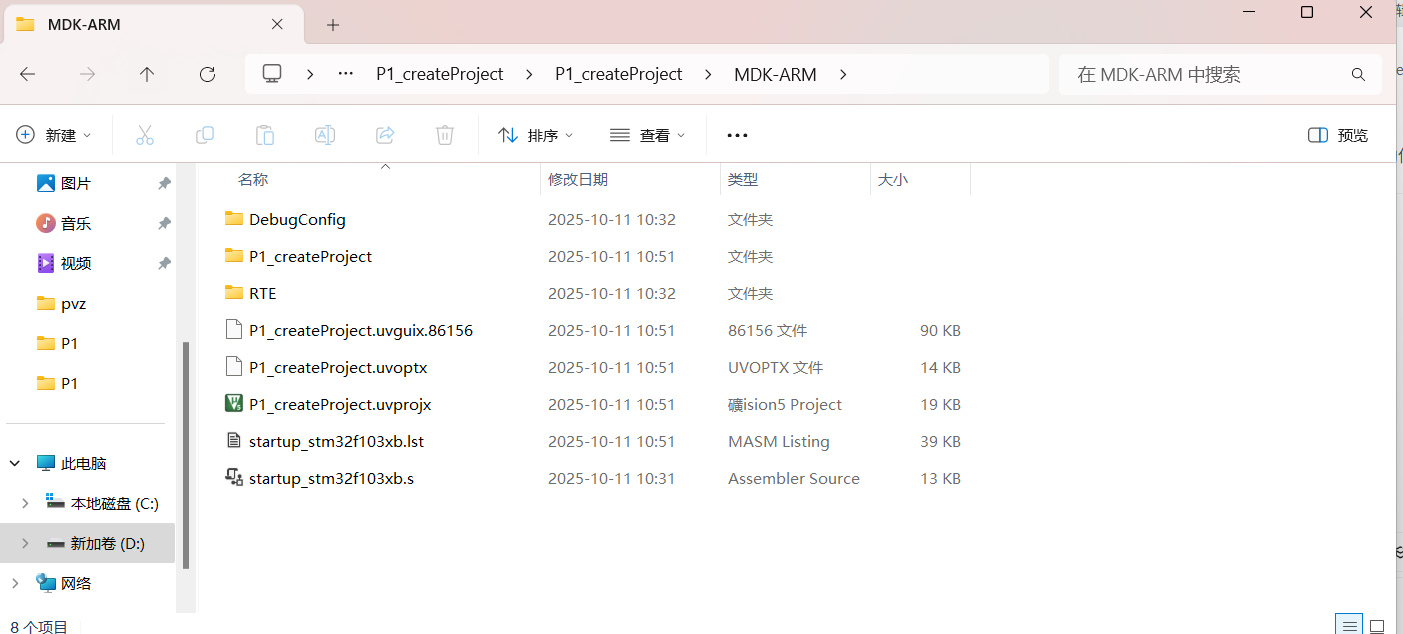

然后我们找到我们创建的文件夹，然后再次点击P1

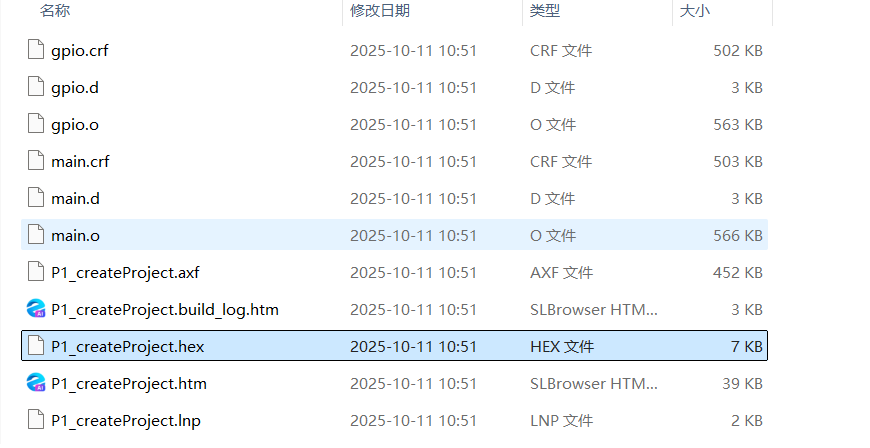

就找到了我们需要的.hex文件了

最后我们将.hex文件放入到我们的单片机中，双击打开我们的原理图

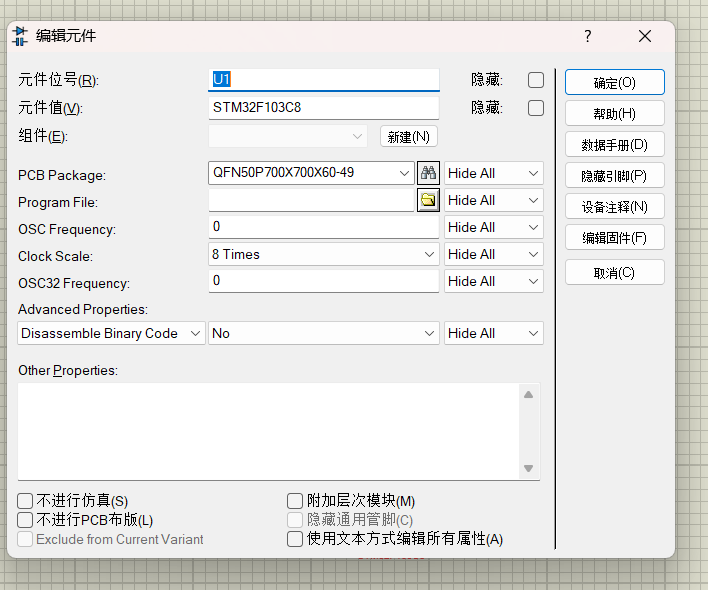

然后我们左键双击这个芯片打开他，也可以右键他，点击编辑属性，找到osc先将时钟设置为72MHz

然后我们点击上面的文件夹标识

点击project

然后点击MDK

再次点击project

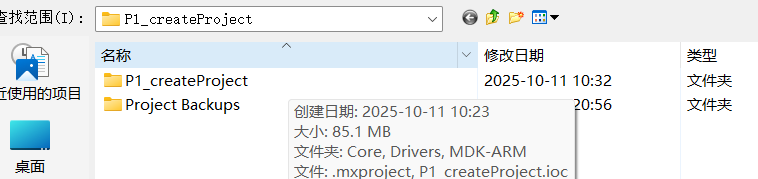

找到我们的.hex文件，然后选择确定

此时我们基础配置就完成了，然后仿真环境就搭建好了，下节课我们进行STM32的最小系统配置

byebye。
