在微型化、低功耗LED照明应用中，隔离型辅助电源始终是工程师关注的重点。LP3667AH 方案以 2.5W输出功率、双绕组结构、极简BOM 为特色，成为小功率LED模块、智能开关、家电指示灯等场景的理想之选。本文将结合 原理图、PCB实物图、变压器资料，全面拆解LP3667AH的设计亮点与实战要点。


方案亮点速览：为什么选LP3667AH？

项目	参数/特点
芯片型号	LP3667AH（内置700V功率MOS）
拓扑结构	双绕组反激（PSR架构，无需光耦）
输出功率	2.5W（5V/0.5A典型）
隔离耐压	≥1000V（变压器层间）
待机功耗	<75mW（满足能效VI级）
保护机制	开路/短路/过温/过压全集成
变压器	EE12.7骨架，2.5W专用，已量产
BOM成本	15颗器件以内，极具性价比

原理图剖析：一颗芯片搞定隔离与稳压

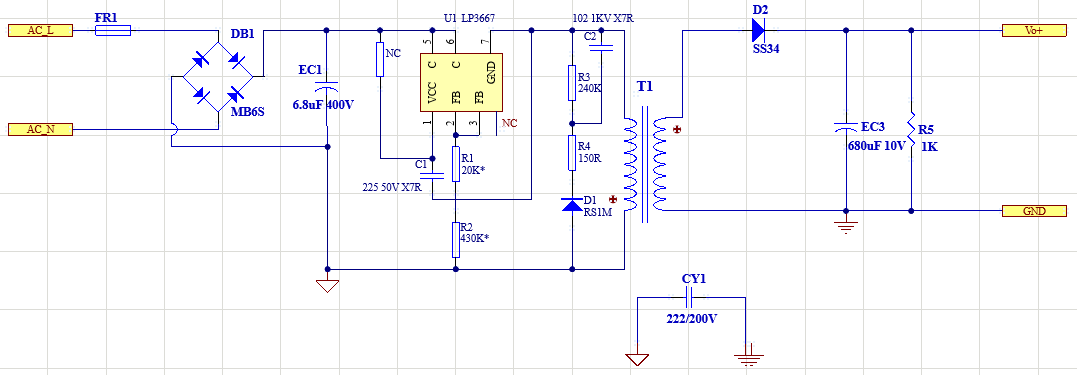

    下图即为LP3667AH 官方参考原理图（已实物验证）：





    PSR控制：通过辅助绕组采样，无需TL431+光耦，节省成本与空间
    SS34肖特基：作为输出整流，低VF降低损耗
    EC3固态电容：680µF/10V，保证低纹波（<100mV）与长寿命

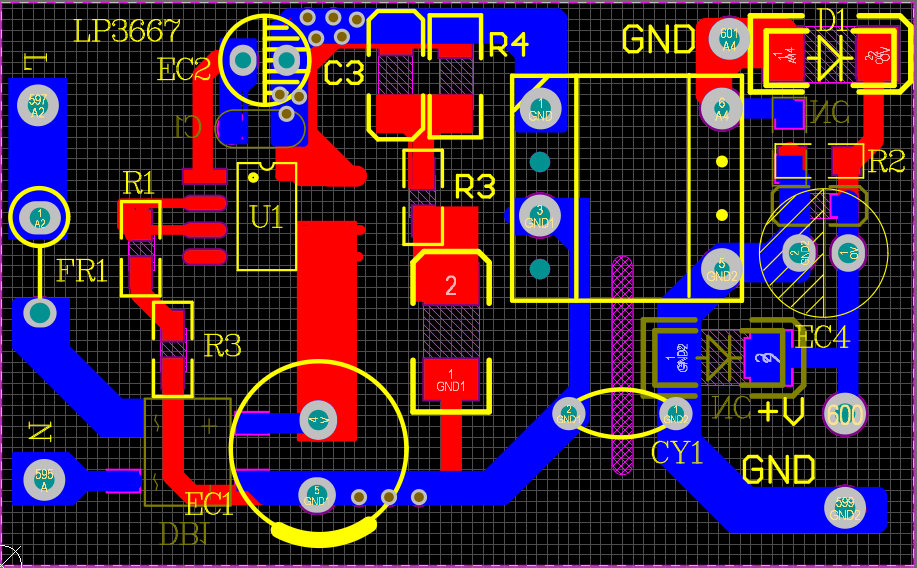

PCB实物图解读：单面布板，12mm×25mm极致小巧

    实物关键词：单面纸基板、卧式骨架、全插件、波峰焊友好





• 爬电距离：输入-输出≥6mm，满足SELV隔离要求

• 散热：芯片内置过温保护，无需外置散热片

• 测试点：预留Vo+、GND焊盘，方便产线ATE校准

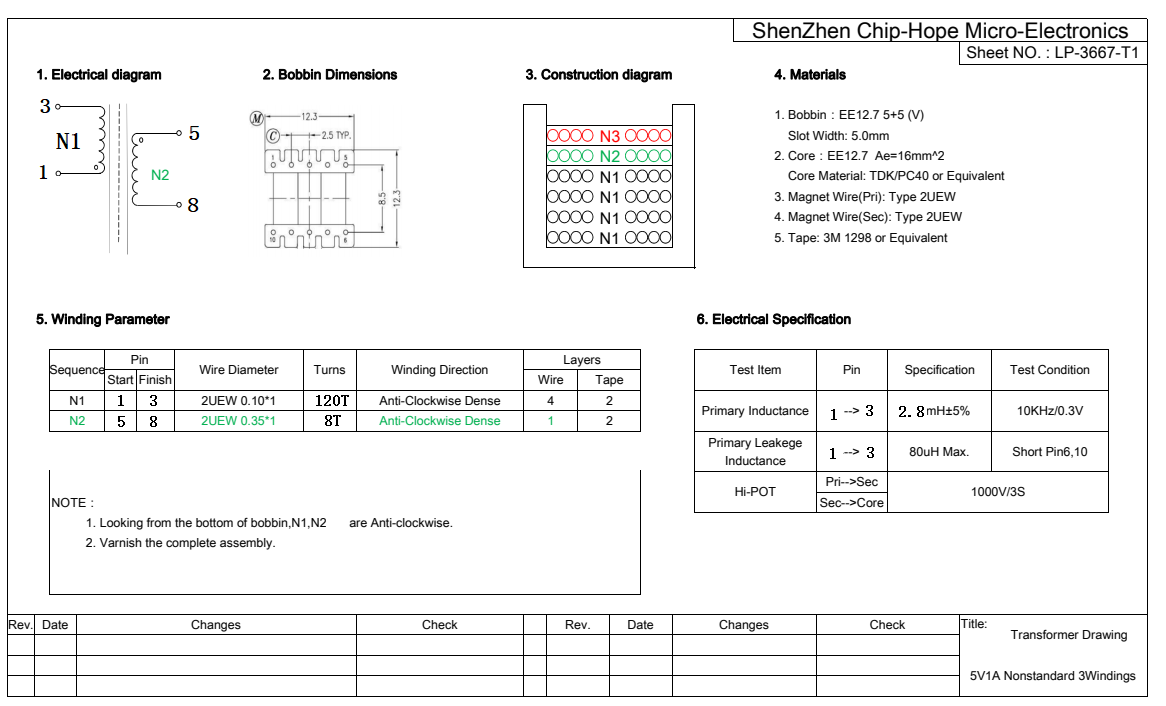

变压器资料：EE12.7双绕组，已量产无需调试




1. 省：无需光耦、TL431、启动电阻，BOM少于15颗

2. 小：EE12.7卧式变压器+单面PCB，整机12×25mm

3. 稳：量产级变压器+全保护，零调试即可批量

变压器已量产，无需重复设计。

快速选型与调试指南

需求	推荐值	备注
输出电压	5V±5%	通过匝比N1/N2固定，无需调节
输出电流	0.1~0.5A	低于0.1A进入burst，纹波增大
输入电压	85~264VAC	全电压范围，无需切换
启动电容	6.8µF/400V	可替换为10µF，低温启动更快
输出电容	680µF/10V	可并联二颗降低ESR，提升动态

• 开路保护：输出空载时Vo≤6V，芯片自动降频，不会损坏

• 短路保护：CS检测>1.2V立即闩锁，断电重启恢复

• EMC提示：在AC端增加1mH共模电感+470pF Y电容，可满足CE传导Class B余量>6dB

应用场景举例

• LED指示灯模块：隔离5V为MCU供电，防止触控漏电

• 智能墙壁开关：2.5W辅助电源为Wi-Fi模组、继电器供电

• 小家电面板：替代非隔离Buck，提升用户安全体验

• 电表/载波模块：1000V隔离耐压，抗电网浪涌

总结：LP3667AH——小功率隔离电源的“终结者”

LP3667AH以 “双绕组+PSR+内置MOS” 三板斧，解决了微型隔离电源的三大痛点：


1. 省：无需光耦、TL431、启动电阻，BOM少于15颗

2. 小：EE12.7卧式变压器+单面PCB，整机12×25mm

3. 稳：量产级变压器+全保护，零调试即可批量
