作为一名电子工程师，二极管是我们设计电路时最常打交道的元器件之一。但面对琳琅满目的二极管类型，你是否曾感到困惑：它们之间到底有何不同？在实际项目中又该如何选择？今天，我们就来深度剖析一下肖特基二极管、开关二极管、整流二极管和稳压二极管，从原理、参数到应用，一文带你搞定！

---

一、 整流二极管 - 电源电路的“基础劳模” 200V 1A 0.95V@1A 35ns SMB  VR IF VF@IR Trr  Package

1. 核心功能：
将交流电（AC）转换为直流电（DC），利用其单向导电性，让电流只朝一个方向流动。它是电源电路中不可或缺的元件。

2. 关键选型参数：

• 最大平均整流电流 (IF)： 二极管长期工作时允许通过的最大正向平均电流。选型时必须留有余量，例如电路最大电流1A，建议选择1.5A或以上的二极管。

• 最大反向工作电压 (VR)： 二极管能承受的最大反向电压。必须大于电路中可能出现的峰值反向电压，通常选择实际值的1.5倍以上。

• 正向压降 (VF)： 二极管导通时两端的电压降。普通整流管的VF通常在0.7V~1.1V之间。VF越低，导通损耗越小。

• 反向漏电流 (IR)： 相对较大，且随温度升高而显著增加。

• 反向恢复时间 (trr)： 普通整流管的trr较长（微秒级），不适合高频电路。

3. 典型应用场景：

• 工频电源整流：如50/60Hz的桥式整流电路。

• 低频AC/DC转换器。

• 电池充电电路。

4. 常用型号举例：
1N4001 (1A/50V) 到 1N4007 (1A/1000V) 系列是最经典的通用整流二极管。

---

二、 肖特基二极管 - 高频高效的“速度先锋” 40V 3A 0.5V@3A SMB  VR IF VF@IR Package

1. 核心功能：
同样用于整流，但其物理结构与PN结二极管不同（金属-半导体结）。最大的特点是超低的正向压降和极快的开关速度。

2. 关键选型参数：

• 正向压降 (VF)： 非常低！ 通常在0.2V~0.5V之间。这在高电流应用中能显著减少功耗和发热。

• 反向恢复时间 (trr)： 极短！ 几乎可以忽略不计（皮秒到纳秒级），是高频应用的理想选择。

• 最大反向工作电压 (VR)： 这是肖特基二极管的短板。通常比较低，很少超过200V，常见的有40V、60V、100V等。

• 反向漏电流 (IR)： 相对较大，且随温度升高而显著增加。

• 最大平均整流电流 (IF)： 二极管长期工作时允许通过的最大正向平均电流。选型时必须留有余量，例如电路最大电流1A，建议选择1.5A或以上的二极管。

3. 典型应用场景：

• 高频开关电源（SMPS）的输出整流，如DC-DC转换器。

• 低压大电流电路的整流，防止效率损失。

• 高频电路中的续流二极管。

• 射频检波和混频电路。

4. 常用型号举例：
1N5817 (1A/20V), 1N5822 (3A/40V), SS34 (3A/40V), SS56 (5A/60V)。

---

三、 开关二极管 - 数字世界的“敏捷开关”DIODE Switching 200V 200mA 1.25V@200mA 50ns 250mW SOT23

1. 核心功能：
专门为在通（开）和断（关）状态之间快速切换而优化。注重的是开关速度，而不是大电流整流能力。

2. 关键选型参数：

• 反向恢复时间 (trr)： 核心参数！ 非常短，通常在纳秒（ns）级别。trr越短，开关损耗越低，波形失真越小。

• 开关速度： 包括开启时间和反向恢复时间。

• 结电容 (Cj)： 非常小。结电容会影响高频信号的通过，小的结电容意味着更好的高频性能。

• 正向压降 (VF)： 与普通二极管类似，约0.7V~1V。

3. 典型应用场景：

• 数字逻辑电路中的钳位、隔离。

• 高速开关电路。

• 采样保持电路。

• 脉冲和数字电路中的信号切换。

4. 常用型号举例：
1N4148 是最经典、最通用的高速开关二极管，几乎是电子爱好者的“标配”。BAV99（内部集成了两个二极管）也是常用选择。

---

四、 稳压二极管 - 电路中的“电压基准”

1. 核心功能：
利用二极管在反向击穿区的特性，实现电压稳定。它工作在反向偏置状态，当反向电压达到其击穿电压（稳压值）时，它会让电流通过以维持两端电压的稳定。

2. 关键选型参数：

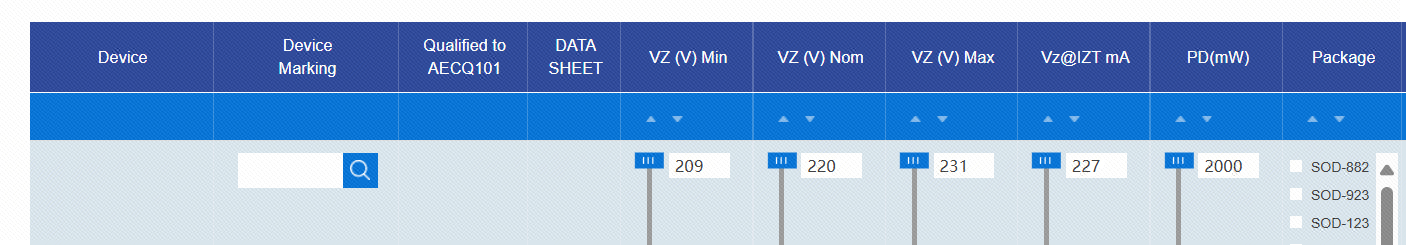

• 稳压值 (VZ)： 核心参数，即反向击穿电压。根据需要稳定的电压值来选择，如3.3V, 5.1V, 12V等。

插播

不建议直接用 6.06V 替换 5.6V 稳压管，风险很大，不能随便替。

原因（你可以直接跟客户说）

1. 稳压值偏差太大

   • 原：5.6V
   • 拟替：6.06V，相差0.46V，约 + 8.2%
   • 普通齐纳管 tolerance 一般是 ±5%，这个已经超出常规公差范围

2. 电路设计目的不同稳压管常用于：

   • 参考电压源
   • 过压钳位
   • 电源稳压 / 反馈环路电压抬高 0.46V，后级电平、保护阈值、环路稳定性都会变，可能导致：
   • 芯片供电偏高
   • 保护不动作或误动作
   • 采样不准、环路震荡

3. 功率、封装、温度系数、反向漏电流也必须核对哪怕电压接近，这些参数不一致也会炸。

你应该怎么推荐替换

1. 优先推荐同电压档：5.6V
   • 国巨、LRC、安森美、长电等都有大量 5.6V 稳压管现货
2. 若客户非要 6V 档，必须让客户做仿真 / 实测验证，不能你这边直接替料通过

一句话给客户的话术（你可直接复制）

5.6V 与 6.06V 稳压值偏差较大，超出常规替换公差范围，直接替换可能导致参考电压、保护阈值异常，建议优先替换同规格 5.6V 物料，如需 6V 档需贵司电路验证确认。

插播结束

• 额定功耗 (PZ)： 二极管能承受的最大功率，PZ = VZ * IZ(max)。决定了它能处理的最大电流。

• 稳定电流 (IZ)： 能实现稳定稳压的工作电流范围（IZmin ~ IZmax）。

• 动态电阻 (ZZ)： 越小越好，表示稳压性能越稳定。

3. 典型应用场景：

• 为模拟或数字电路提供简单的基准电压源。

• 电源输出端的过压保护。

• 信号幅度的钳位。

4. 常用型号举例：
BZX55C系列（如BZX55C5V1， 5.1V稳压），1N4728A (3.3V) 到 1N4764A (100V) 系列。

开关二极管和稳压二极管插播

开关二极管

核心目标： 在“开”（低阻态，正向导通）和“关”（高阻态，反向截止）状态之间快速、可靠地切换。
主要应用： 数字电路、高频检波、混频器、钳位电路、保护电路等。

选型时需关注的参数如下：

1. 速度相关参数（最关键）

• 反向恢复时间：

  • 定义： 二极管从正向导通状态切换到反向截止状态所需的时间。这是衡量开关速度最重要的参数。

  • 选型考量： 工作频率越高，需要的反向恢复时间越短。普通开关管如1N4148的trr约为4ns，而高速二极管可以低至1ns以下。

• 结电容：

  • 定义： 二极管PN结在高频下表现出的电容效应。

  • 选型考量： 结电容越大，对高频信号的衰减越大，会限制二极管的工作频率。在高频电路（如射频电路）中，必须选择低结电容的二极管。

2. 正向特性参数

• 正向电压：

  • 定义： 二极管正向导通时，两端产生的压降。

  • 选型考量： 硅管约0.6-0.7V，肖特基二极管约0.2-0.3V。低Vf有助于降低导通损耗和功耗，特别是在低电压、大电流的开关电路中。

• 最大正向连续电流：

  • 定义： 二极管允许长期通过的最大正向电流。

  • 选型考量： 电路中的正向电流必须低于此值，并留有一定余量。

3. 反向特性参数

• 最大反向工作电压：

  • 定义： 二极管在反向截止状态下，两端所能承受的最大安全电压。

  • 选型考量： 电路中的反向峰值电压必须低于此值，否则会导致击穿损坏。

• 反向漏电流：

  • 定义： 在规定的反向电压下，流过二极管的反向电流。

  • 选型考量： 理想情况下应为零，实际越小越好。过大的漏电流会导致功耗增加和电路异常，在精密电路中尤为重要。

开关二极管选型要点总结：

首先看速度和频率：根据工作频率确定反向恢复时间和结电容的要求。
然后看功率：根据电路中的电压和电流确定最大反向工作电压和最大正向电流。
最后看效率：在满足上述条件的基础上，选择正向电压和反向漏电流更小的型号以优化性能。

常见型号： 1N4148（通用高速开关）， BAT54系列（肖特基，低Vf，超高速）。

---

稳压二极管

核心目标： 利用其反向击穿特性，在电路中提供一个稳定、已知的电压基准。
主要应用： 电压基准源、过压保护、电压钳位、电源稳压等。

选型时需关注的参数如下：

1. 稳压值相关参数（最关键）

• 稳定电压：

  • 定义： 二极管在指定反向电流下，两端产生的稳定电压值。这是您选择稳压管的首要参数。

  • 选型考量： 根据您需要的稳压值进行选择。注意，此值是一个范围，例如5.1V ±5%。不同型号的稳压管有从几伏到几十伏不等的标准稳压值。

• 稳压电压公差：

  • 定义： Vz的精度范围。

  • 选型考量： 对精度要求高的基准电路，需要选择公差小的型号（如±1%或±2%）。

2. 功率与电流相关参数

• 最大额定功耗：

  • 定义： 稳压管允许消耗的最大功率。这是限制其工作条件的核心参数，常见有500mW， 1W， 3W等。

  • 选型考量： 必须计算稳压管在实际工作中的功耗 P = Vz * Iz，并确保 P < 最大额定功耗，且留有充足余量。

• 测试电流：

  • 定义： 数据手册中用来定义稳定电压时所用的反向电流。

  • 选型考量： 稳压管需要工作在这个电流附近，才能输出标称的稳定电压。

• 最小稳定电流：

  • 定义： 维持稳压效果所需的最小反向电流。低于此值，稳压效果会变差。

• 最大稳定电流：

  • 定义： 由最大额定功耗和稳定电压决定，Izmax ≈ Pmax / Vz。超过此电流会烧毁二极管。

3. 性能参数

• 动态电阻：

  • 定义： 稳压管在击穿区，电压变化量与电流变化量的比值。Rz = ΔVz / ΔIz。

  • 选型考量： Rz 越小，说明稳压管的稳压性能越好。当负载电流或输入电压变化时，Rz小的稳压管其输出电压更稳定。

• 电压温度系数：

  • 定义： 稳定电压随温度变化的比率。

  • 选型考量： 对温度稳定性要求高的应用，需要选择温度系数小的型号。通常Vz around 5-6V的稳压管温度系数最佳。

稳压二极管选型要点总结：

首先定电压：确定需要的稳定电压值。
然后算功率：根据可能通过的最大电流 (Vin_max - Vz) / R_limit 计算最大功耗，选择合适的最大额定功耗。
最后看性能：在满足电压和功率的前提下，选择动态电阻小、温度系数低的型号以提高稳定性。

常见型号： BZX84C系列（小功率SMD）， 1N4728A - 1N4764A系列（1W DO-41封装）。

---

对比总结

参数类别	开关二极管（关注动态）	稳压二极管（关注静态工作点）
核心参数	反向恢复时间， 结电容	稳定电压， 最大功耗
电流参数	最大正向电流	测试电流， 最小/最大稳定电流
电压参数	最大反向工作电压	稳定电压及其公差
性能参数	正向电压， 反向漏电流	动态电阻， 电压温度系数

简单来说：选开关二极管，主要看它“快不快”；选稳压二极管，主要看它“准不准”和“能扛多大功率”。

---

总结与选型速查表

二极管类型	核心功能	关键参数	优点	缺点	典型应用
整流二极管	AC/DC转换	IF, VR	电流电压高，成本低	速度慢，VF较高	工频电源整流
肖特基二极管	高效/高频整流	VF, trr, VR	VF极低，速度极快	VR低，漏电流大	开关电源输出，续流
开关二极管	快速信号切换	trr, Cj	开关速度极快	电流小	数字电路，高速开关
稳压二极管	电压基准/稳压	VZ, PZ	电路简单，成本低	精度一般，功耗大	基准电压，过压保护

选型心法：

1. 要处理大功率工频交流电？ -> 选整流二极管，关注IF和VR。

2. 要做高频、高效率的DC-DC转换？ -> 选肖特基二极管，关注VF和trr，并确认VR足够。

3. 要在数字电路里做高速开关或逻辑控制？ -> 选开关二极管（如万金油1N4148），关注trr和Cj。

4. 要一个简单的基准电压或过压保护？ -> 选稳压二极管，关注VZ和PZ，并设计好限流电阻。
