一、NRF24L01无线通信模块工作原理

1、NRF24L01简介

（1）NRF24L01是Nordic Semiconductor公司开发的一款单芯片2.4GHz无线收发器。

（2）可配置工作频率：2.400GHz~2.525GHz（2.400~2.4835GHz为全球ISM频段，该频段内无需授权即可大范围使用）。

（3）可配置数据传输速率：250kbps（仅+版本支持），1Mbps，2Mbps。

（4）可配置3~5字节地址宽度，可配置1~32字节有效载荷宽度。

（5）可配置发射功率：0dBm，-6dBm，-12dBm，-18dBm。

（6）带有1个发送通道、6个接收通道，支持一对多通信。

（7）运用Enhanced ShockBurst™技术，支持自动数据包组装和定时、自动应答、自动重传。

（8）支持其它高级功能，如动态包长、应答附加载荷、动态应答。

2、芯片框图

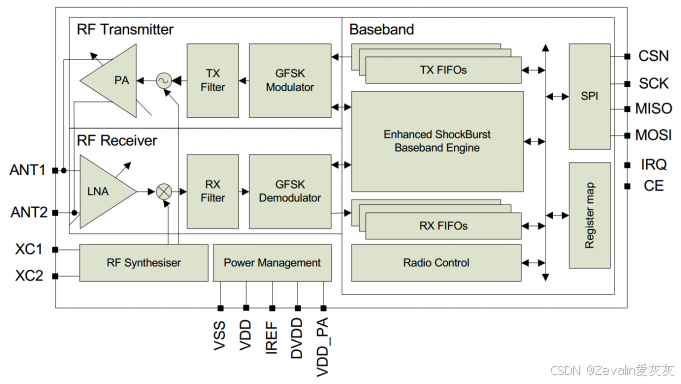

（1）NRF24L01+的框图如下图所示。

（2）NRF24L01+主要分为三部分：

①Baseband负责基带信号处理，基带信号可简单理解为二进制数据流。

通过SPI可以实现模块与单片机通信，收到单片机的信号后，通过内部的总线线路，SPI可以将单片机传来的信息传递到各子模块

通过SPI，单片机可以读写Register map（寄存器表，内含电路参数、发送地址、接收地址等重要数据）

TX FIFOs（发送队列）和RX FIFOs（接收队列）各有3个数据包空间，也即可以有3个数据包在队列中排队，等待被发送或被接收，FIFO可通过数据总线与SPI交互，进而实现FIFO与单片机的数据交互

在TX FIFOs中排队的数据会依次送入RF Transmitter模块，由RF Transmitter模块处理后直接发送

RF Receiver接收到的有效数据会依次送入RX FIFOs，待STM32有读命令请求时，RX FIFOs中的数据会通过SPI发送给单片机

Enhanced ShockBurst Baseband Engine和Radio Control负责控制整个数据发送、接收等功能的执行

②RF Transmitter负责射频发射，即把基带的二进制数据流调制成适合天线发送的高频信号，这样就能将信号通过天线发射。

收到TX FIFOs的二进制数据流后，先对其进行GFSK调制，将数据流调制到2.4GHz的工作频率下，再通过发送滤波器处理，再经过PA功率放大器处理，然后将信号输出至天线

③RF Receiver负责射频接收，即从天线接收高频信号，并解调为二进制数据流，将其传入Baseband部分进行处理。

从天线接收到信号后，先使其经过LNA低噪声放大器处理，再经过接收滤波器处理，再经GFSK解调，即可将天线信号还原为基带信号，将其送入RX FIFOs中

（3）模块引脚定义：

①单片机交互引脚：

[1]CSN是SPI的片选，低电平有效。

[2]SCK、MISO和MOSI是SPI的通信引脚，该外设与单片机使用SPI协议进行通信。

[3]IRQ是中断信号输出，当收到数据、发送成功或发送失败等事件发生时，IRQ会输出低电平跳变，可配合单片机的外部中断来实现中断式收发数据，也可供单片机监测IRQ引脚电平以查询是否有事件发生。

[4]CE引脚负责控制新芯片的工作模式，置为高电平时进入收发模式，置低电平时不工作。

②电源相关引脚即框图下方的五个引脚，从左到右依次为电源负极、电源正极、参考电流、内部数字电源输出和功率放大器的电源输出，根据数据手册中的说明连接电路即可。

③XC1和XC2是连接晶振的引脚，ANT1和ANT2是连接天线的引脚。

3、硬件外围电路设计

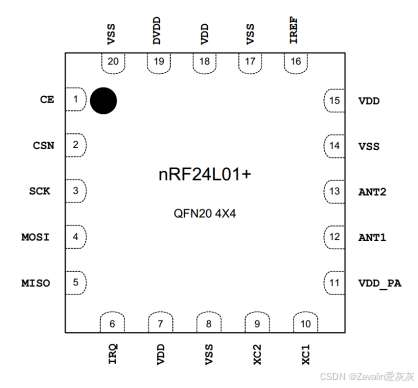

（1）NRF24L01+的封装如下图所示。

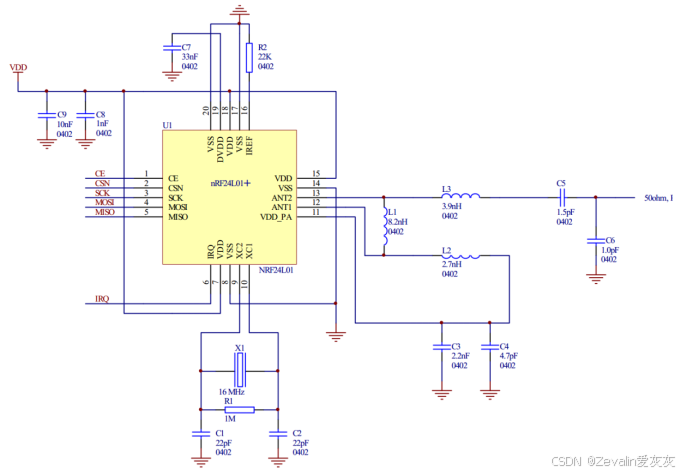

（2）NRF24L01+数据手册提供的参考电路如下图所示，手册中还提供了元器件选型表和PCB布局参考，绘制PCB时可直接参考数据手册。

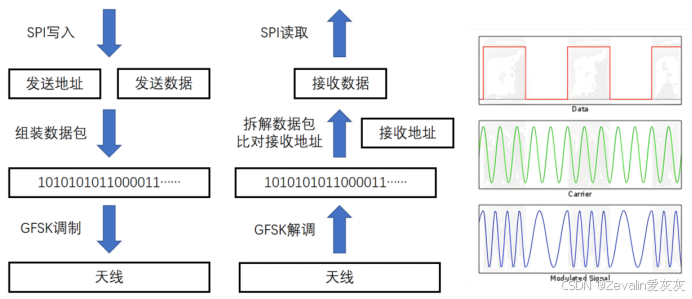

4、主要工作流程

（1）发送数据流程：

①单片机通过SPI写入待发送数据及发送地址，芯片会根据单片机指定的发送数据和发送地址进行数据包的组装，再增加一些校验位、前导码（用于发送方和接收方同步，确认数据流边界）等信息，然后存至TX FIFOs。

②单片机控制芯片进入发送模式。

③芯片对TX FIFOs中的二进制数据流进行GFSK调制，然后通过天线发送。

（2）接收数据流程：

①天线收到信号后对其进行GFSK解调，得到二进制数据流。

②拆解数据包，比对其中的接收地址和寄存器表中的接收地址是否一致，如果一致，有效数据内容会存至RX FIFOs，同时置标志位表示有数据接收。

③单片机根据标志位判断是否有数据接收，如有，可通过SPI读取RX FIFOs中的数据。

④增强型ShockBurst支持自动应答，接收数据后，接收方和发送发角色互换，接收方发送一个空数据包进行应答，这个过程由芯片自主完成。

5、数据包格式

（1）数据包的组装由芯片自主完成，一个数据包中包含了数据、地址等信息。

（2）ShockBurst数据包格式（旧版）：

①从左到右依次为1字节的前导码，3～5字节的地址，1～32字节的有效载荷数据，1～2字节的CRC校验码。

②字节数浮动的段，需要收发双方事先约定好使用的位数，否则协议冲突，无法正常通信。

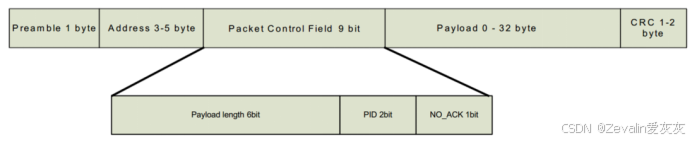

（3）Enhanced ShockBurst数据包格式：

①从左到右依次为1字节的前导码，3～5字节的地址，6bit的有效载荷长度（可理解为数据段长度，用于服务动态包长，这样数据段的长度就可以不固定了），2bit的包标识符（用于支持自动应答和自动重发），1bit的不要应答标志位，0～32字节的有效载荷数据，1～2字节的CRC校验码。

②字节数浮动的段，除有效载荷数据段外，需要收发双方事先约定好使用的位数，否则协议冲突，无法正常通信。

③通过配置寄存器，可以使Enhanced ShockBurst数据包格式兼容ShockBurst数据包格式。

6、状态转移图与模式控制

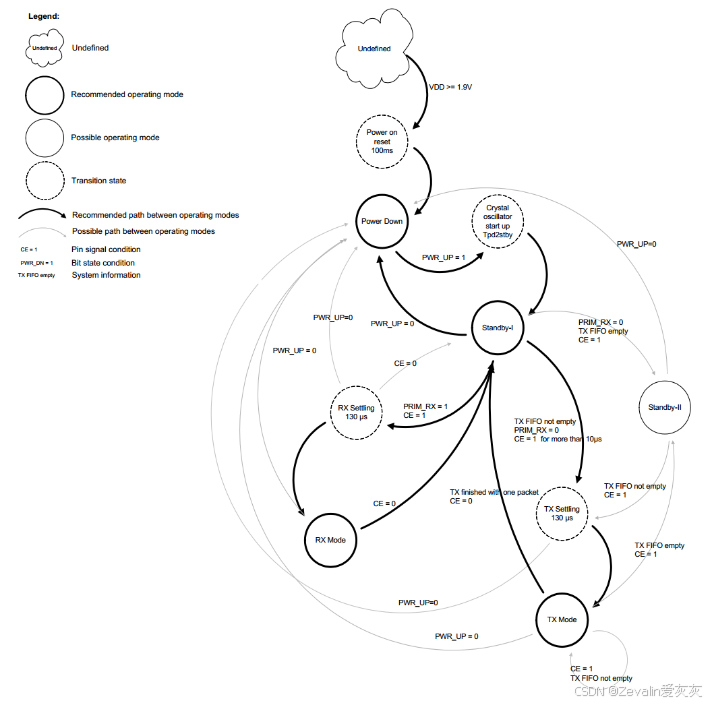

（1）下图所示的是芯片各个工作模式的切换示意图。

（2）各状态释义：

状态	释义
Undefined（未定义状态）	初始化状态
Power Down（掉电模式）	芯片不工作，处于最低功耗状态
Standby-1（待机模式1）	芯片成功起振，准备就绪，比掉电模式功耗高
Standby-2（待机模式2）	芯片欲进入发送模式，但无数据可发，暂时待机
RX Mode（接收模式）	芯片处于接收数据模式
TX Mode（发送模式）	芯片处于发送数据模式

（3）状态转移条件：

状态转移	条件
Undefined（未定义状态）→Power on reset 100ms→Power Down（掉电模式）	VDD电压大于1.9V后，经过100ms的上电复位，即芯片供电电压大于1.9V后，芯片才开始工作
Undefined（未定义状态）→Crystal oscillator start up Tpd2stby→Standby-1（待机模式1）	通过SPI置寄存器标志位PWR_UP为1，芯片经过Tpd2stby这段时间（这段时间用于晶振起振）后，进入待机模式1
Standby-1（待机模式1）→Power Down（掉电模式）	通过SPI置寄存器标志位PWR_UP为0，马上回到掉电模式
Standby-1（待机模式1）→Rx Setting 130us→RX Mode（接收模式）	通过SPI置寄存器标志位PRIM_RX为1，并置CE引脚为高电平，芯片经过130us的RX设置后，进入接收模式
RX Mode（接收模式）→Standby-1（待机模式1）	置CE引脚为低电平，进入待机模式1
Standby-1（待机模式1）→Tx Setting 130us→TX Mode（发送模式）	通过SPI置寄存器标志位PRIM_RX为0，并置CE引脚为高电平持续至少10us，且发送队列非空，则芯片经过130us的RX设置后，进入发送模式
TX Mode（发送模式）→Standby-1（待机模式1）	置CE引脚为低电平，且一个数据包发送完毕（这意味着即使数据发送过程中CE跳0，也会发送一个完整的数据包），进入待机模式1
Standby-1（待机模式1）→Standby-2（待机模式2）	通过SPI置寄存器标志位PRIM_RX为0，并置CE引脚为高电平，且发送队列为空，芯片进入待机模式2
Standby-2（待机模式2）→Tx Setting 130us→TX Mode（发送模式）	置CE引脚为高电平，且发送队列非空，则芯片经过130us的RX设置后，进入发送模式
TX Mode（发送模式）→TX Mode（发送模式）	置CE引脚为高电平，且发送队列非空，芯片不退出发送模式
TX Mode（发送模式）→Standby-2（待机模式2）	置CE引脚为高电平，且发送队列为空，芯片进入待机模式2
……	其余转移线较易理解，此处不再过多赘述，具体可见数据手册……

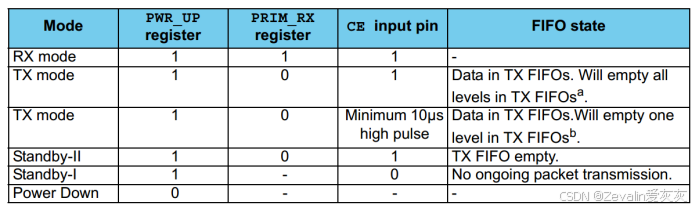

（4）模式控制方式总结：

        掉电模式： PWR_UP = 0

        待机模式I： PWR_UP = 1，CE = 0

        接收模式： PWR_UP = 1，CE = 1，PRIM_RX = 1

        发送模式： PWR_UP = 1，CE = 1，PRIM_RX = 0

        待机模式II： PWR_UP = 1，CE = 1，PRIM_RX = 0，TX FIFO为空

7、一对多通信

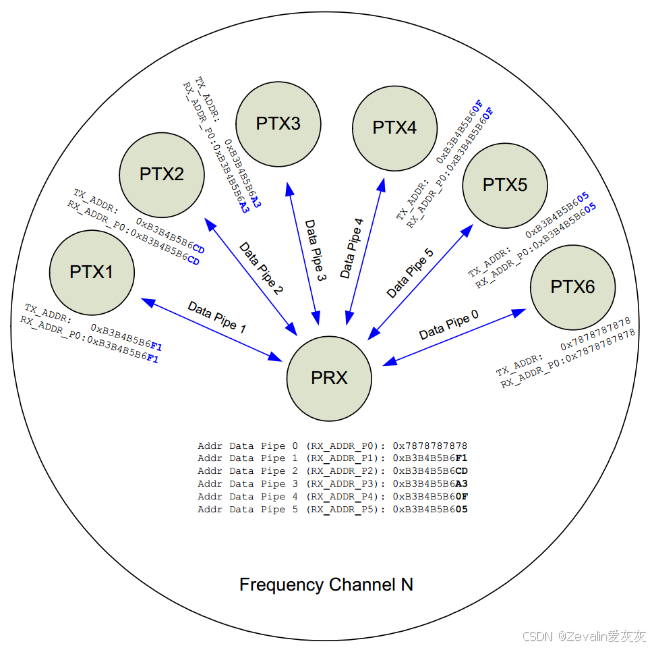

（1）每个设备配置有1个发送通道和6个接收通道，这意味着它可以实现一对多通信。

（2）带有应答的传输过程：

①PTX（主发送）设备发出数据包，PRX（主接收）设备地址匹配的接收通道收到数据包。

②PRX（主接收）设备以相同地址发出应答包，PTX（主发送）设备接收通道0收到应答包。

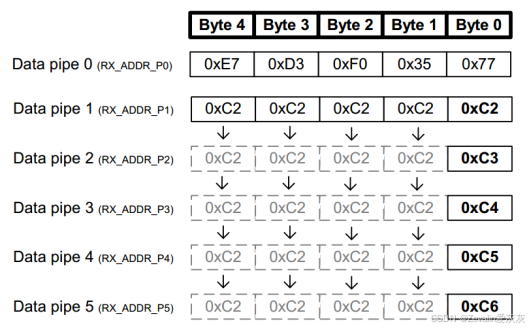

（3）6个接收通道分别是通道0～通道5，每个通道的地址长度是5个字节，其中只有通道0和通道1的地址可任意配置，通道2～通道5的高4字节与通道1保持一致，所以通道0～通道1的地址寄存器长度为5字节，而通道2～通道5的地址寄存器长度为1字节。

8、自动应答和自动重传

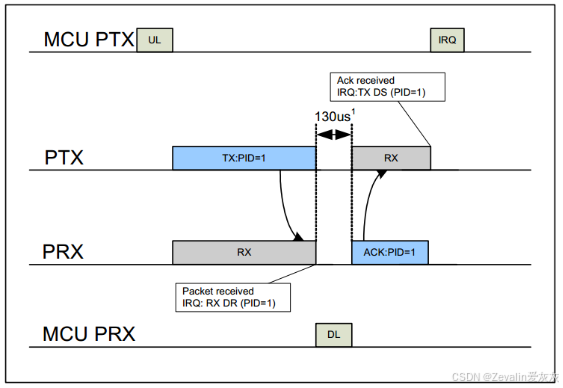

（1）常规的传输和应答过程：

①MCU PTX进行UL，即发送方单片机通过SPI写入要发送的数据。

②PTX设备开始生成发送波形，包的PID为1，其作用为避免自动重传时接收方重复收到数据包；同时，另一个PRX设备开始接收这个波形。

③一个数据包传输完成，PRX设备的IRQ引脚输出低电平跳变，同时产生RX_DR中断，表示有新数据接收完成。

④MCU PRX进行DL，即接收方单片机通过SPI读取接收到的数据。

⑤一个数据包传输完成后等待130us，PRX设备进入发送模式，PTX设备进入接收模式，PRX设备会自动向PTX设备再发送一个应答包，格式与数据包类似，包含有地址信息；同时PTX设备在接收通道0接收这个应答包，收到应答包后产生TX_DS中断，表示数据发送成功。

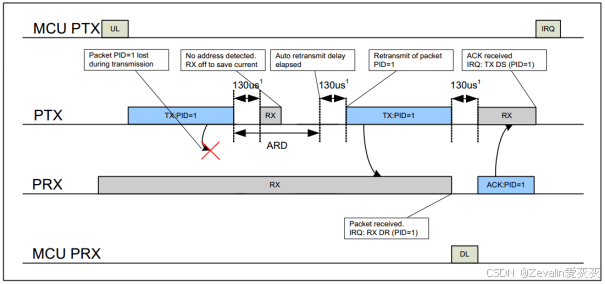

（2）传输过程中数据包丢包的处理过程：

①PTX设备第一次发送PID=1的数据包，如果该数据包在传输过程中丢失，接收方收不到数据，也就不会回复应答信号。

②PTX设备转入接收模式后，如果收不到应答信号，接收状态会自动结束以保证能耗。

③在ARD时段（自动重传时间可配置）过去后，PTX设备开始重传数据包，PID仍为1，表示是上一个数据包的重传。

④如果发送的数据包持续丢失，PTX设备不会一直重传，可配置最大重传次数，超过此次数后，PTX设备会回到待机状态，并置MAT_RT为1。

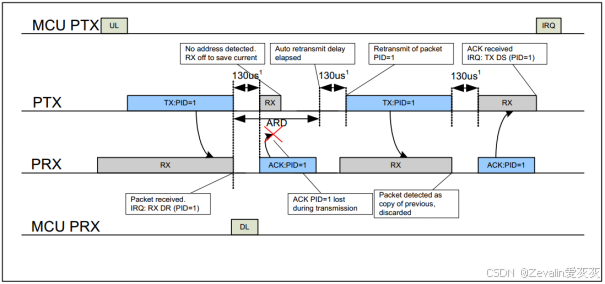

（3）传输过程中应答包丢包的处理过程：

①一个数据包传输完成后等待130us，PRX设备进入发送模式，PTX设备进入接收模式，PRX设备会自动向PTX设备发送一个应答包，如果应答包在传输过程中丢失，PTX设备没收到应答信号，会认为发送失败。

②在ARD时段（自动重传时间可配置）过去后，PTX设备开始重传数据包，PID仍为1，表示是上一个数据包的重传；同时PRX设备开始接收数据包，检测到这个数据包PID仍为1，说明是上一个数据包的重复（如果是新的数据包，PTX设备在发送前会置PID自增1），直接丢弃该数据包，但还是要回复应答信号。

9、NRF24L01指令传输和读写操作

（1）SPI协议中四根通信线的作用：SS/CS选中从机，在SCK时钟的同步下，MOSI传输主机至从机的数据流，MISO传输从机至主机的数据流，一次传输会发送同时接收一个字节。

（2）NRF24L01的SPI通信过程：CSN（SS/CS）下降沿通信开始，第一个发送的字节表示指令，根据指令的不同，后续可以跟写操作、读操作或者不执行操作，最后CSN（SS/CS）上升沿通信结束。

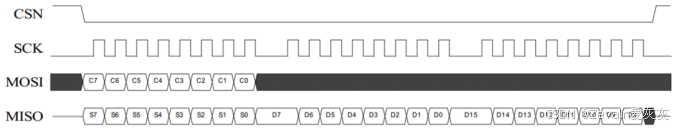

①读操作SPI时序：

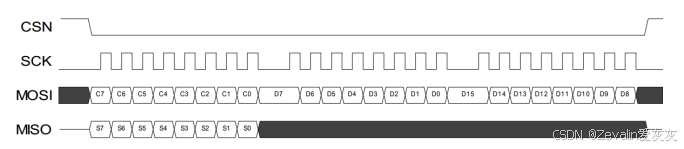

②写操作SPI时序：

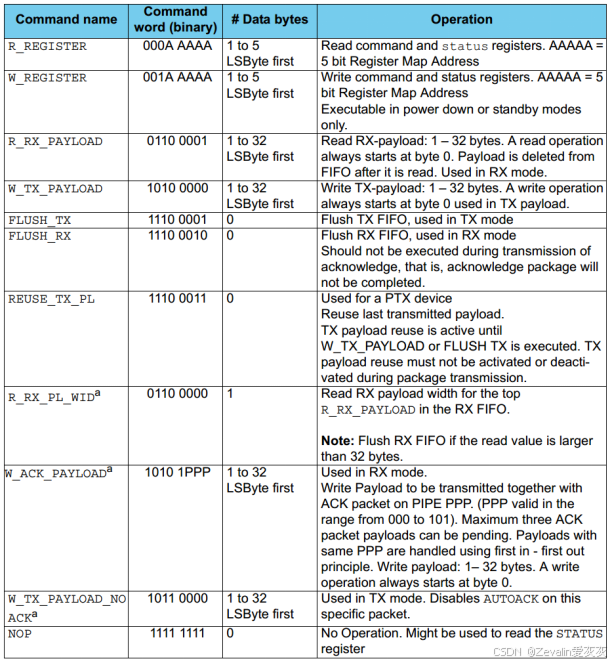

（3）NRF24L01指令集：

①读寄存器指令的英文名为R_REGISTER，其指令码为“0b000x xxxx”（二进制），高3位表示读命令，低5位指定读取的寄存器地址。芯片中有几个寄存器比较特殊，如发送地址寄存器、接收通道0/1地址寄存器各自有5个字节，如果需要读它们，该指令后面可以跟多个SPI交换数据的操作。

②写寄存器指令的英文名为W_REGISTER，其指令码为“0b001x xxxx”（二进制），高3位表示写命令，低5位指定写入的寄存器地址，该指令只能在掉电或待机模式下执行。芯片中有几个寄存器比较特殊，如发送地址寄存器、接收通道0/1地址寄存器各自有5个字节，如果需要写它们，该指令后面可以跟多个SPI交换数据的操作。

③读接收有效载荷指令（即读RX FIFOs）的英文名为R_RX_PAYLOAD，其指令码为“0x61”（十六进制），该指令后可以跟1～32字节的SPI交换数据操作，RX FIFOs中的有效载荷被读取后将直接删除，该指令只能在接收模式下使用。

④写发送有效载荷指令（即写TX FIFOs）的英文名为W_TX_PAYLOAD，其指令码为“0xA0”（十六进制），该指令后可以跟1～32字节的SPI交换数据操作，写入的数据会进入TX FIFOs中，该指令在发送时使用。

⑤FLUSH_TX指令用于清空TX FIFOs中的所有数据，其指令码为“0xE1”（十六进制），这是单独指令，后面不跟任何写/读操作。

⑥FLUSH_RX指令用于清空RX FIFOs中的所有数据，其指令码为“0xE2”（十六进制），这是单独指令，后面不跟任何写/读操作，该指令在传输应答时不应被执行。

⑦REUSE_TX_PL指令用于重新发送上次传输的有效载荷，其指令码为“0xE3”（十六进制），这是单独指令，后面不跟任何写/读操作，该指令用于PTX设备。

⑧NOP指令是空指令，从机不执行任何操作，其指令码为“0xFF”（十六进制），可以使用这个指令读取状态寄存器，主机可以从发空指令交换回的数据得到状态寄存器的内容（实际上，当主机发送任何SPI命令时，SPI都会将从机状态寄存器的值换回给主机）。

（4）NRF24L01寄存器定义表（概览，具体可参考芯片手册）：

地址	名称	释义	地址	名称	释义
00	CONFIG	配置寄存器	0D	RX_ADDR_P3	接收通道3地址
01	EN_AA	使能自动应答	0E	RX_ADDR_P4	接收通道4地址
02	EN_RXADDR	使能接收通道	0F	RX_ADDR_P5	接收通道5地址
03	SETUP_AW	设置地址宽度	10	TX_ADDR	发送地址（5字节）
04	SETUP_RETR	设置自动重传	11	RX_PW_P0	接收通道0宽度
05	RF_CH	射频通道	12	RX_PW_P1	接收通道1宽度
06	RF_SETUP	射频相关参数设置	13	RX_PW_P2	接收通道2宽度
07	STATUS	状态寄存器	14	RX_PW_P3	接收通道3宽度
08	OBSERVE_TX	发送观察寄存器	15	RX_PW_P4	接收通道4宽度
09	RPD	接收功率检测	16	RX_PW_P5	接收通道5宽度
0A	RX_ADDR_P0	接收通道0地址（5字节）	17	FIFO_STATUS	FIFO状态
0B	RX_ADDR_P1	接收通道1地址（5字节）	1C	DYNPD	使能动态包长
0C	RX_ADDR_P2	接收通道2地址	1D	FEATURE	使能高级特征

（5）状态寄存器定义：

助记符	位	重置值	类型	备注
Reserved	7	0b0	R/W	预留
RX_DR	6	0b0	R/W	RX FIFO数据就绪中断，当新数据到达RX FIFO时该位置1 写1表示清除此状态位
TX_DS	5	0b0	R/W	数据已发送TX FIFO中断，当数据包成功发送时该位置1，若激活自动应答，则需收到应答信号才置1 写1表示清除此状态位
MAX_RT	4	0b0	R/W	最大TX重传中断，事件触发时置1 写1表示清除此状态位如果MAX_RT为1，则必须清除状态位，否则无法通信
RX_P_NO	3:1	0b111	R	RX FIFO读取有效负载的通道号 000-101：通道号 110：不定义 111：RX FIFO为空
TX_FULL	0	0b0	R	1：TX FIFO满 0：TX FIFO有空位

（6）其它常用寄存器定义：

配置寄存器CONFIG：

助记符	位	重置值	类型	备注
Reserved	7	0b0	R/W	预留
MASK_RX_DR	6	0b0	R/W	收到数据中断配置 1：不开启此中断 0：事件触发时IRQ输出低电平
MASK_TX_DS	5	0b0	R/W	成功发出数据中断配置 1：不开启此中断 0：事件触发时IRQ输出低电平
MASK_MAX_RT	4	0b0	R/W	达到最大重传次数中断配置 1：不开启此中断 0：事件触发时IRQ输出低电平
EN_CRC	3	0b1	R/W	使能CRC功能，如果开启了自动应答功能，此位必须为1
CRCO	2	0b0	R/W	控制CRC校验使用的字节数 0：1字节 1：2字节
PWM_UP	1	0b0	R/W	1：POWER UP，上电 0：POWER DOWN，掉电
PRIM_RX	0	0b0	R/W	用于RX/TX的控制 1：PRX，主接收模式 0：PTX，主发送模式

使能自动应答功能寄存器EN_AA：

助记符	位	重置值	类型	备注
Reserved	7:6	0b00	R/W	预留
ENAA_P5	5	0b1	R/W	1：使能接收通道5的自动应答 0：失能接收通道5的自动应答
ENAA_P4	4	0b1	R/W	1：使能接收通道4的自动应答 0：失能接收通道4的自动应答
ENAA_P3	3	0b1	R/W	1：使能接收通道3的自动应答 0：失能接收通道3的自动应答
ENAA_P2	2	0b1	R/W	1：使能接收通道2的自动应答 0：失能接收通道2的自动应答
ENAA_P1	1	0b1	R/W	1：使能接收通道1的自动应答 0：失能接收通道1的自动应答
ENAA_P0	0	0b1	R/W	1：使能接收通道0的自动应答 0：失能接收通道0的自动应答

使能接收地址寄存器EN_RXADDR：

助记符	位	重置值	类型	备注
Reserved	7:6	0b00	R/W	预留
EPX_P5	5	0b0	R/W	1：使能接收通道5 0：失能接收通道5
EPX_P4	4	0b0	R/W	1：使能接收通道4 0：失能接收通道4
EPX_P3	3	0b0	R/W	1：使能接收通道3 0：失能接收通道3
EPX_P2	2	0b0	R/W	1：使能接收通道2 0：失能接收通道2
EPX_P1	1	0b1	R/W	1：使能接收通道1 0：失能接收通道1
EPX_P0	0	0b1	R/W	1：使能接收通道0 0：失能接收通道0

地址宽度设置寄存器SETUP_AW：

助记符

位

重置值

类型

备注

Reserved

7:2

0b000000

R/W

预留

1:0

0b11

R/W

00：非法值

01：地址长度为3字节

10：地址长度为4字节

11：地址长度为5字节

自动重传设置寄存器SETUP_RETR：

助记符

位

重置值

类型

备注

ARDa

7:4

0b0000

R/W

设置自动重传的延时

0000：延时设置为250us

0001：延时设置为500us

……（等差数列关系，公差为250us）

1111：延时设置为4000us

ARC

3:0

0b0011

R/W

设置重传次数，ARC的值转换为十进制即为最大允许重传次数

射频通道寄存器RF_CH：

助记符	位	重置值	类型	备注
Reserved	7	0b0	R/W	预留
RF_CH	6:0	0b0000010	R/W	配置射频的工作频率为（2400＋RF_CH）MHz，默认值为2.402GHz

射频参数配置寄存器RF_SETUP：

助记符	位	重置值	类型	备注
CONT_WAVE	7	0b0	R/W	可不关注
Reserved	6	0b0	R/W	预留
RF_DR_LOW	5	0b0	R/W	配置数据传输速率，与RF_DR_HIGH共同作用，具体见RF_DR_HIGH备注
PLL_LOCK	4	0b0	R/W	可不关注
RF_DR_HIGH	3	0b1	R/W	配置数据传输速率，与RF_DR_LOW共同作用 [RF_DR_LOW, RF_DR_HIGH]： 00：配置传输速率为1Mbps 01：配置传输速率为2Mbps 10：配置传输速率为250kbps 11：预留
RF_PWR	2:1	0b11	R/W	配置发送功率 00：配置发送功率为-18dBm 01：配置发送功率为-12dBm 10：配置发送功率为-6dBm 11：配置发送功率为0dBm
Obsolete	0	/	/	不必关注

发送观察寄存器OBSERVE_TX：

助记符	位	重置值	类型	备注
PLOS_CNT	7:4	0b0000	R	记录在最大重传数之后没有通过的报文数
ARC_CNT	3:0	0b0011	R	记录自动重传成功时重传的数据包个数，也就是重传了多少次才成功

FIFO_STATUS队列状态寄存器：

助记符	位	重置值	类型	备注
Reserved	7	0b0	R/W	可不关注
TX_REUSE	6	0b0	R	1：TX FIFO为空 0：TX FIFO非空
TX_FULL	5	0b0	R	1：TX FIFO已满 0：TX FIFO未满
RX_EMPTY	4	0b0	R	可不关注
Reserved	3:2	0b00	R/W	预留
RX_FULL	1	0b0	R	1：RX FIFO已满 0：RX FIFO未满
RX_EMPTY	0	0b1	R	1：RX FIFO为空 0：RX FIFO非空

10、读写操作示例

（1）写寄存器，给SETUP_RETR寄存器写入0x55。

（2）读寄存器，读出RF_CH寄存器的值。

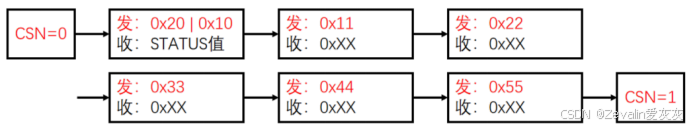

（3）写寄存器，给TX_ADDR寄存器写入0x11, 0x22, 0x33, 0x44, 0x55。

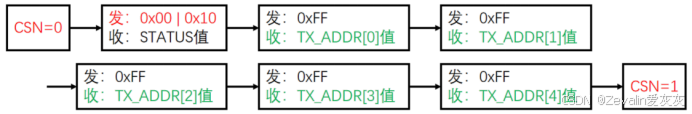

（4）读寄存器，读出TX_ADDR寄存器的值，读5字节。

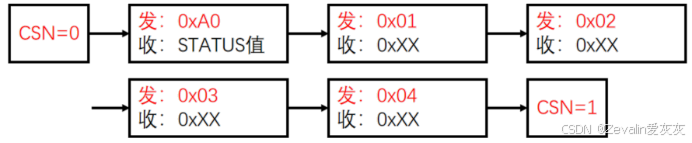

（5）写发送有效载荷，给TX_PAYLOAD写入0x01, 0x02, 0x03, 0x04。

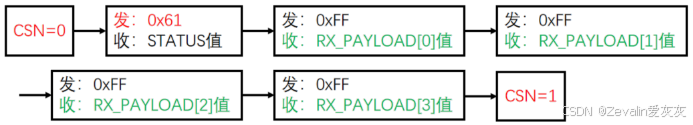

（6）读接收有效载荷，读出RX_PAYLOAD的值，读4字节。

（7）清空发送FIFO。

（8）快速读状态寄存器。

二、NRF24L01驱动代码实现

1、准备工作

（1）按下图所示接好电路，同样的电路需准备两份，设计两个单片机通过NRF24L01进行通信（说明：本实验程序适用于NRF24L01、NRF24L01+和Si24R1）。

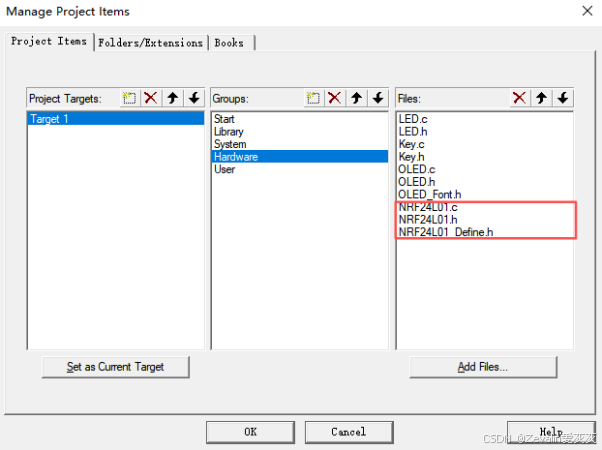

（2）拷贝一份STM32教程中“使用OLED屏进行显示”的工程文件夹，并更名为“NRF24L01驱动代码实现”，然后新建三个文件并添加至工程中，分别命名为NRF24L01.c、NRF24L01.h和NRF24L01_Define.h，将它们存放在Hardware文件夹中。

2、模块编写

（1）NRF24L01.c文件负责实现模块的主要功能。

①宏定义和全局变量部分：

#include "stm32f10x.h"                  // Device header
#include "NRF24L01_Define.h"

/* 发送部分全局变量 */
uint8_t NRF24L01_TxAddress[5] = {0x11, 0x22, 0x33, 0x44, 0x55};	//发送地址，固定5字节
#define NRF24L01_TX_PACKET_WIDTH		4	//发送数据包宽度，范围：1~32字节
uint8_t NRF24L01_TxPacket[NRF24L01_TX_PACKET_WIDTH];		//发送数据包
/* 接收部分全局变量 */
uint8_t NRF24L01_RxAddress[5] = {0x11, 0x22, 0x33, 0x44, 0x55};	//接收通道0地址，固定5字节
#define NRF24L01_RX_PACKET_WIDTH		4	//接收通道0数据包宽度，范围：1~32字节
uint8_t NRF24L01_RxPacket[NRF24L01_RX_PACKET_WIDTH];		//接收数据包

②引脚配置部分（对照电路图和状态转移图编写）：

/* 引脚配置部分 */
void NRF24L01_W_CE(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_0,(BitAction)BitValue);
	//置PA0引脚（连接CE）为高/低电平，高or低取决于函数参数值
}

void NRF24L01_W_CSN(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_1,(BitAction)BitValue);
	//置PA1引脚（连接CSN）为高/低电平，高or低取决于函数参数值
}

void NRF24L01_W_SCK(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_2,(BitAction)BitValue);
	//置PA2引脚（连接SCK）为高/低电平，高or低取决于函数参数值
}

void NRF24L01_W_MOSI(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_3,(BitAction)BitValue);
	//置PA3引脚（连接MOSI）为高/低电平，高or低取决于函数参数值
}

uint8_t NRF24L01_R_MISO(void)
{
	return GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_4);
	//读取PA4引脚（连接MISO）的电平并返回
}

void NRF24L01_GPIO_Init(void)  //初始化NRF24L01模块使用的GPIO口
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;

 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);  //CE、CSN、SCK、MOSI引脚初始化为推挽输出模式

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);  //MISO引脚初始化为上拉输入模式

	NRF24L01_W_CE(0);  	//CE默认输出低电平（默认退出收发模式）
	NRF24L01_W_CSN(1); 	//CSN默认输出高电平（不选中从机）
	NRF24L01_W_SCK(0); 	//SCK默认输出低电平（对应SPI模式0）
	NRF24L01_W_MOSI(0);	//MOSI默认输出低电平（也可默认输出高电平）
}

③SPI通信实现部分（对照读/写操作时序图编写）：

/* SPI通信实现部分 */
uint8_t NRF24L01_SPI_SwapByte(uint8_t Byte)  //一次字节数据交换
{
	//主机把要发送的Byte从最高位开始逐位移到MOSI引脚输出
	//同时将从机在MISO引脚返回的数据从最高位开始逐位从Byte的低位移入
	for(int i = 0; i < 8; i++)
	{
		//从高位移出数据
		if(Byte & 0x80)
		{
			NRF24L01_W_MOSI(1);
		}
		else
		{
			NRF24L01_W_MOSI(0);
		}

		Byte <<= 1;   //Byte左移，高位移出，低位补0

		NRF24L01_W_SCK(1);  //SCK置高电平

		//移入数据至低位
		if(NRF24L01_R_MISO())
		{
			Byte |= 0x01;
		}
		else
		{
			Byte &= ~0x01;
		}

		NRF24L01_W_SCK(0);  //SCK置低电平
	}

	return Byte;
}

④指令时序实现部分（对照指令定义编写）：

/* 指令时序实现部分 */
void NRF24L01_WriteReg(uint8_t RegAddress, uint8_t Data)
{
	//在指定（单字节）寄存器地址RegAddress中写入Data
	NRF24L01_W_CSN(0);            //SPI通信起始
	NRF24L01_SPI_SwapByte(NRF24L01_W_REGISTER | RegAddress);  //发送写指令码，同时发送寄存器地址
	NRF24L01_SPI_SwapByte(Data);  //发送写入寄存器的数据
	NRF24L01_W_CSN(1);            //SPI通信结束
}

uint8_t NRF24L01_ReadReg(uint8_t RegAddress)
{
	//读取指定地址RegAddress（单字节）寄存器中的数据
	uint8_t Data;
	NRF24L01_W_CSN(0);            //SPI通信起始
	NRF24L01_SPI_SwapByte(NRF24L01_R_REGISTER | RegAddress);  //发送读指令码，同时发送寄存器地址
	Data = NRF24L01_SPI_SwapByte(NRF24L01_NOP);  //接收寄存器中的数据,用空指令做交换
	NRF24L01_W_CSN(1);            //SPI通信结束

	return Data;
}

void NRF24L01_WriteRegs(uint8_t RegAddress, uint8_t* DataArray, uint8_t Count)
{
	//在指定（多字节）寄存器地址RegAddress中写入Data
	NRF24L01_W_CSN(0);            //SPI通信起始
	NRF24L01_SPI_SwapByte(NRF24L01_W_REGISTER | RegAddress);  //发送写指令码，同时发送寄存器地址
	for(int i  = 0; i < Count; i++)
	{
		NRF24L01_SPI_SwapByte(DataArray[i]);  //发送写入寄存器的1字节数据，寄存器有几个字节就发几次
	}
	NRF24L01_W_CSN(1);            //SPI通信结束
}

void NRF24L01_ReadRegs(uint8_t RegAddress, uint8_t* DataArray, uint8_t Count)
{
	//读取指定地址RegAddress（多字节）寄存器中的数据
	uint8_t Data;
	NRF24L01_W_CSN(0);            //SPI通信起始
	NRF24L01_SPI_SwapByte(NRF24L01_R_REGISTER | RegAddress);  //发送读指令码，同时发送寄存器地址
	for(int i  = 0; i < Count; i++)
	{
		DataArray[i] = NRF24L01_SPI_SwapByte(NRF24L01_NOP);  //接收寄存器中的1字节数据，寄存器有几个字节就收几次
	}
	NRF24L01_W_CSN(1);            //SPI通信结束
}

void NRF24L01_WriteTxPayload(uint8_t* DataArray, uint8_t Count)
{
	//写发送有效载荷至TX FIFO
	NRF24L01_W_CSN(0);            //SPI通信起始
	NRF24L01_SPI_SwapByte(NRF24L01_W_TX_PAYLOAD);  //发送写FIFO指令码
	for(int i  = 0; i < Count; i++)
	{
		NRF24L01_SPI_SwapByte(DataArray[i]);  //发送写入TX FIFO的1字节数据，数据段有几个字节就发几次
	}
	NRF24L01_W_CSN(1);            //SPI通信结束
}

void NRF24L01_ReadRxPayload(uint8_t* DataArray, uint8_t Count)
{
	//从RX FIFO中读取有效载荷
	NRF24L01_W_CSN(0);            //SPI通信起始
	NRF24L01_SPI_SwapByte(NRF24L01_R_RX_PAYLOAD);  //发送读FIFO指令码
	for(int i  = 0; i < Count; i++)
	{
		DataArray[i] = NRF24L01_SPI_SwapByte(NRF24L01_NOP);  //接收RX FIFO中的1字节数据，数据段有几个字节就收几次
	}
	NRF24L01_W_CSN(1);            //SPI通信结束
}

void NRF24L01_FlushTx(void)
{
	//清空TX FIFO
	NRF24L01_W_CSN(0);            //SPI通信起始
	NRF24L01_SPI_SwapByte(NRF24L01_FLUSH_TX);  //发送清空TX FIFO指令码
	NRF24L01_W_CSN(1);            //SPI通信结束
}

void NRF24L01_FlushRx(void)
{
	//清空RX FIFO
	NRF24L01_W_CSN(0);            //SPI通信起始
	NRF24L01_SPI_SwapByte(NRF24L01_FLUSH_RX);  //发送清空RX FIFO指令码
	NRF24L01_W_CSN(1);            //SPI通信结束
}

uint8_t NRF24L01_ReadStatus(void)
{
	//读取状态寄存器
	uint8_t Status;
	NRF24L01_W_CSN(0);            //SPI通信起始
	Status = NRF24L01_SPI_SwapByte(NRF24L01_NOP); //发送空指令，接收状态寄存器的值
	NRF24L01_W_CSN(1);            //SPI通信结束

	return Status;
}

⑤功能实现部分（根据状态转移图和寄存器定义表编写）：

[1]模式控制函数：

void NRF24L01_PowerDown(void)  //控制NRF24L01进入掉电模式
{
	uint8_t Config;
	/* CE置为0 */
	NRF24L01_W_CE(0);

	/* PWR_UP置为0 */
	Config = NRF24L01_ReadReg(NRF24L01_CONFIG); //获取配置寄存器的值
	if (Config == 0xFF) {return;}					//配置寄存器全为1，出错，退出函数
	Config &= ~0x02;
	NRF24L01_WriteReg(NRF24L01_CONFIG, Config); //置配置寄存器第1位为0，其它位保持原值
}

void NRF24L01_StandbyI(void)  //控制NRF24L01进入待机模式1
{
	uint8_t Config;

	/* CE置为0 */
	NRF24L01_W_CE(0);

	/* PWR_UP置为1 */
	Config = NRF24L01_ReadReg(NRF24L01_CONFIG); //获取配置寄存器的值
	if (Config == 0xFF) {return;}					//配置寄存器全为1，出错，退出函数
	Config |= 0x02;
	NRF24L01_WriteReg(NRF24L01_CONFIG, Config); //置配置寄存器第1位为1，其它位保持原值
}

void NRF24L01_RxMode(void)  //控制NRF24L01进入接收模式
{
	uint8_t Config;
	/* CE置为0 */
	NRF24L01_W_CE(0);

	/* PWR_UP置为1，PRIM_RX置为1 */
	Config = NRF24L01_ReadReg(NRF24L01_CONFIG); //获取配置寄存器的值
	if (Config == 0xFF) {return;}					//配置寄存器全为1，出错，退出函数
	Config |= 0x03;
	NRF24L01_WriteReg(NRF24L01_CONFIG, Config); //置配置寄存器第0位和第1位为1，其它位保持原值

	/* CE置为1 */
	NRF24L01_W_CE(1);
}

void NRF24L01_TxMode(void)  //控制NRF24L01进入发送模式
{
	uint8_t Config;
	/* CE置为0 */
	NRF24L01_W_CE(0);

	/* PWR_UP置为1，PRIM_RX置为0 */
	Config = NRF24L01_ReadReg(NRF24L01_CONFIG); //获取配置寄存器的值
	if (Config == 0xFF) {return;}					//配置寄存器全为1，出错，退出函数
	Config |= 0x02;
	Config &= ~0x01;
	NRF24L01_WriteReg(NRF24L01_CONFIG, Config); //置配置寄存器第0位为0、第1位为1，其它位保持原值

	/* CE置为1 */
	NRF24L01_W_CE(1);
}

[2]模块初始化函数：

void NRF24L01_Init(void)
{
	/* 模块引脚初始化 */
	NRF24L01_GPIO_Init();

	/* 寄存器初始化，配置初始参数 */
	NRF24L01_WriteReg(NRF24L01_CONFIG, 0x08);      //CONFIG寄存器初始化
	NRF24L01_WriteReg(NRF24L01_EN_AA, 0x3F);       //EN_AA寄存器初始化
	NRF24L01_WriteReg(NRF24L01_EN_RXADDR, 0x01);   //EN_RXADDR寄存器初始化，只开启接收通道0
	NRF24L01_WriteReg(NRF24L01_SETUP_AW, 0x03);    //SETUP_AW寄存器初始化，配置地址宽度为5
	NRF24L01_WriteReg(NRF24L01_SETUP_RETR, 0x03);  //SETUP_RETR寄存器初始化，配置地址宽度为5
	NRF24L01_WriteReg(NRF24L01_RF_CH, 0x02);   //RF_CH寄存器初始化，配置工作频率
	NRF24L01_WriteReg(NRF24L01_RF_SETUP, 0x0E);    //RF_SETUP寄存器初始化

	NRF24L01_WriteRegs(NRF24L01_RX_ADDR_P0, NRF24L01_RxAddress, 5);    //接收通道0地址配置

	NRF24L01_WriteReg(NRF24L01_RX_PW_P0, NRF24L01_RX_PACKET_WIDTH);    //NRF24L01_RX_PW_P0寄存器初始化，配置接收通道0接收数据包宽度

	/* 默认进入接收模式 */
	NRF24L01_RxMode();
}

[3]发送函数：

uint8_t NRF24L01_Send(void)
{
	uint8_t Status;
	uint8_t SendFlag;
	uint32_t Timeout;

	/* 写入发送通道地址 */
	NRF24L01_WriteRegs(NRF24L01_TX_ADDR, NRF24L01_TxAddress, 5);

	/* 写入发送数据 */
	NRF24L01_WriteTxPayload(NRF24L01_TxPacket, NRF24L01_TX_PACKET_WIDTH);

	/* 写入接收通道0的地址（开启自动应答后，需与发送通道地址一致，以接收应答包） */
	NRF24L01_WriteRegs(NRF24L01_RX_ADDR_P0, NRF24L01_TxAddress, 5);
	/* 进入发送模式 */
	NRF24L01_TxMode();

	/* 指定超时时间，即循环读取状态寄存器的次数 */
	Timeout = 10000;

	while(1)
	{
		/* 读取状态寄存器 */
		Status = NRF24L01_ReadStatus();

		Timeout --;                 //超时计次
		if(Timeout == 0)
		{
			SendFlag = 4;           //认为发送超时，置标志位为4
			NRF24L01_Init();        //重新初始化设备
			break;                //跳出循环
		}

		/* 根据状态寄存器的值，判断发送状态 */
		if((Status & 0x30) == 0x30)    //MAX_RT和TX_DS同时为1
		{
			SendFlag = 3;           //认为状态寄存器的值不合法，置标志位为3
			NRF24L01_Init();        //重新初始化设备
			break;                //跳出循环
		}
		else if((Status & 0x10) == 0x10)  //MAX_RT为1
		{
			SendFlag = 2;           //达到了最大重发次数仍未收到应答，置标志位为2
			NRF24L01_Init();        //重新初始化设备
			break;                //跳出循环
		}
		else if((Status & 0x20) == 0x20)  //TX_DS为1
		{
			SendFlag = 1;            //发送成功，无错误，置标志位为1
			break;                  //跳出循环
		}
	}

	/* 给状态寄存器的位4（MAX_RT）和位5（TX_DS）写1，清标志位 */
	NRF24L01_WriteReg(NRF24L01_STATUS, 0x30);

	/* 清空Tx FIFO的所有数据 */
	NRF24L01_FlushTx();

	/* 发送完成后，恢复接收通道0原来的地址 */
	//如果发送地址和接收通道0地址设置相同，则可不执行这一句
	NRF24L01_WriteRegs(NRF24L01_RX_ADDR_P0, NRF24L01_RxAddress, 5);

	/* 发送完成，芯片恢复为接收模式 */
	NRF24L01_RxMode();

	/* 返回发送标志位 */
	return SendFlag;
}

[4]接收函数：

uint8_t NRF24L01_Receive(void)
{
	uint8_t Status, Config;
	uint8_t ReceiveFlag;

	/* 读取状态寄存器 */
	Status = NRF24L01_ReadStatus();

	/* 读取配置寄存器 */
	Config = NRF24L01_ReadReg(NRF24L01_CONFIG);

	/* 根据配置寄存器和状态寄存器的值，判断接收状态 */
	if ((Config & 0x02) == 0x00)            //PWR_UP为0
	{
		ReceiveFlag = 3;                 //设备仍处于掉电模式，置标志位为3
		NRF24L01_Init();                //重新初始化设备
	}
	else if ((Status & 0x30) == 0x30)        //MAX_RT和TX_DS同时为1
	{
		ReceiveFlag = 2;                 //认为状态寄存器的值不合法，置标志位为2
		NRF24L01_Init();                //重新初始化设备
	}
	else if ((Status & 0x40) == 0x40)   	  //RX_DR为1
	{
		ReceiveFlag = 1;                 //接收到数据，置标志位为1

		/* 读接收有效载荷 */
		NRF24L01_ReadRxPayload(NRF24L01_RxPacket, NRF24L01_RX_PACKET_WIDTH);

		/* 给状态寄存器的位6（RX_DR）写1，清标志位 */
		NRF24L01_WriteReg(NRF24L01_STATUS, 0x40);

		/* 清空Rx FIFO的所有数据 */
		NRF24L01_FlushRx();
	}
	else
	{
		ReceiveFlag = 0;				//未接收到数据，置标志位为0
	}

	/* 返回接收标志位 */
	return ReceiveFlag;
}

（2）NRF24L01.h文件负责声明模块新增的函数和外部可能需要调用的全局变量。

#ifndef __NRF24L01_H
#define __NRF24L01_H

#include "NRF24L01_Define.h"

extern uint8_t NRF24L01_TxAddress[];
extern uint8_t NRF24L01_TxPacket[];
extern uint8_t NRF24L01_RxAddress[];
extern uint8_t NRF24L01_RxPacket[];

uint8_t NRF24L01_ReadReg(uint8_t RegAddress);
void NRF24L01_ReadRegs(uint8_t RegAddress, uint8_t *DataArray, uint8_t Count);
void NRF24L01_WriteReg(uint8_t RegAddress, uint8_t Data);
void NRF24L01_WriteRegs(uint8_t RegAddress, uint8_t *DataArray, uint8_t Count);
void NRF24L01_ReadRxPayload(uint8_t *DataArray, uint8_t Count);
void NRF24L01_WriteTxPayload(uint8_t *DataArray, uint8_t Count);
void NRF24L01_FlushTx(void);
void NRF24L01_FlushRx(void);
uint8_t NRF24L01_ReadStatus(void);
void NRF24L01_PowerDown(void);
void NRF24L01_StandbyI(void);
void NRF24L01_RxMode(void);
void NRF24L01_TxMode(void);
void NRF24L01_Init(void);
uint8_t NRF24L01_Send(void);
uint8_t NRF24L01_Receive(void);

#endif

（3）NRF24L01_Define.h文件负责将指令码和寄存器地址用宏替换。

#ifndef __NRF24L01_DEFINE_H
#define __NRF24L01_DEFINE_H

/*NRF24L01指令宏定义*/
#define NRF24L01_R_REGISTER			0x00		//读寄存器，高3位为指令码，低5位为寄存器地址，后续跟1~5字节读数据
#define NRF24L01_W_REGISTER			0x20		//写寄存器，高3位为指令码，低5位为寄存器地址，后续跟1~5字节写数据
#define NRF24L01_R_RX_PAYLOAD		0x61		//读Rx有效载荷，后续跟1~32字节读数据
#define NRF24L01_W_TX_PAYLOAD		0xA0	//写Tx有效载荷，后续跟1~32字节写数据
#define NRF24L01_FLUSH_TX				0xE1		//清空Tx FIFO所有数据，单独指令
#define NRF24L01_FLUSH_RX			0xE2		//清空Rx FIFO所有数据，单独指令
#define NRF24L01_REUSE_TX_PL			0xE3		//重新使用最后一次发送的有效载荷，单独指令
#define NRF24L01_R_RX_PL_WID			0x60		//读取Rx FIFO最前面一个数据包的宽度，后续跟1字节读数据，仅适用于动态包长模式
#define NRF24L01_W_ACK_PAYLOAD		0xA8	//写应答附带的有效载荷，高5位为指令码，低3位为通道号，后续跟1~32字节写数据，仅适用于应答附带载荷模式
#define NRF24L01_W_TX_PAYLOAD_NOACK	0xB0		//写Tx有效载荷，不要求应答，后续跟1~32字节写数据，仅适用于不要求应答模式
#define NRF24L01_NOP					0xFF		//空操作，单独指令，可以用读取状态寄存器

/*NRF24L01寄存器地址宏定义*/
#define NRF24L01_CONFIG				0x00		//配置寄存器，1字节
#define NRF24L01_EN_AA				0x01		//使能自动应答，1字节
#define NRF24L01_EN_RXADDR			0x02		//使能接收通道，1字节
#define NRF24L01_SETUP_AW			0x03		//设置地址宽度，1字节
#define NRF24L01_SETUP_RETR			0x04		//设置自动重传，1字节
#define NRF24L01_RF_CH				0x05		//射频通道，1字节
#define NRF24L01_RF_SETUP				0x06		//射频相关参数设置，1字节
#define NRF24L01_STATUS				0x07		//状态寄存器，1字节
#define NRF24L01_OBSERVE_TX			0x08		//发送观察寄存器，1字节
#define NRF24L01_RPD					0x09		//接收功率检测，1字节
#define NRF24L01_RX_ADDR_P0			0x0A	//接收通道0地址，5字节
#define NRF24L01_RX_ADDR_P1			0x0B		//接收通道1地址，5字节
#define NRF24L01_RX_ADDR_P2			0x0C		//接收通道2地址，1字节，高位地址与接收通道1相同
#define NRF24L01_RX_ADDR_P3			0x0D	//接收通道3地址，1字节，高位地址与接收通道1相同
#define NRF24L01_RX_ADDR_P4			0x0E		//接收通道4地址，1字节，高位地址与接收通道1相同
#define NRF24L01_RX_ADDR_P5			0x0F		//接收通道5地址，1字节，高位地址与接收通道1相同
#define NRF24L01_TX_ADDR				0x10		//发送地址，5字节
#define NRF24L01_RX_PW_P0			0x11		//接收通道0有效载荷数据宽度，1字节
#define NRF24L01_RX_PW_P1			0x12	//接收通道1有效载荷的数据宽度，1字节
#define NRF24L01_RX_PW_P2			0x13	//接收通道2有效载荷的数据宽度，1字节
#define NRF24L01_RX_PW_P3			0x14	//接收通道3有效载荷的数据宽度，1字节
#define NRF24L01_RX_PW_P4			0x15	//接收通道4有效载荷的数据宽度，1字节
#define NRF24L01_RX_PW_P5			0x16	//接收通道5有效载荷的数据宽度，1字节
#define NRF24L01_FIFO_STATUS		0x17	//发送和接收FIFO状态，1字节
#define NRF24L01_DYNPD				0x1C	//使能接收通道的动态包长模式，1字节
#define NRF24L01_FEATURE			0x1D	//使能高级功能，1字节

#endif

3、main.c文件编写与程序调试

（1）包含相关模块头文件，并定义全局变量。

#include "stm32f10x.h"                  // Device header
#include "Key.h"
#include "OLED.h"
#include "NRF24L01.h"
#include "Delay.h"

uint8_t KeyNum;

uint8_t SendFlag;								//发送标志位
uint8_t SendSuccessCount, SendFailedCount;		//发送成功计次，发送失败计次

uint8_t ReceiveFlag;							//接收标志位
uint8_t ReceiveSuccessCount, ReceiveFailedCount;   //接收成功计次，接收失败计次

（2）主函数中初始化各模块后，编写测试代码。

int main(void)
{
	/* 模块初始化 */
	OLED_Init();		//OLED初始化
	Key_Init();         //按键初始化
	NRF24L01_Init();    //NRF24L01初始化

	/* OLED显示静态字符串 */
	OLED_ShowString(1, 1, "T:000-000-0");	//格式为：T:发送成功计次-发送失败计次-发送标志位
	OLED_ShowString(3, 1, "R:000-000-0");	//格式为：R:接收成功计次-接收失败计次-接收标志位

	/* 初始化发送数据 */
	NRF24L01_TxPacket[0] = 0x00;
	NRF24L01_TxPacket[1] = 0x01;
	NRF24L01_TxPacket[2] = 0x02;
	NRF24L01_TxPacket[3] = 0x03;

	while (1)
	{
		KeyNum = Key_GetNum();		//读取按键，获取键码

		if (KeyNum == 1)				//按键按下
		{
			/* 变换测试数据，便于观察实验现象 */
			NRF24L01_TxPacket[0]++;
			NRF24L01_TxPacket[1]++;
			NRF24L01_TxPacket[2]++;
			NRF24L01_TxPacket[3]++;

			/* 调用NRF24L01_Send函数，发送数据，同时返回发送标志位 */
			SendFlag = NRF24L01_Send();

			if (SendFlag == 1){			//发送标志位为1，表示发送成功
				SendSuccessCount++;	//发送成功计次变量自增
			}
			else{						//发送标志位不为1，即2/3/4，表示发送不成功
				SendFailedCount++;	//发送失败计次变量自增
			}

			OLED_ShowNum(1, 3, SendSuccessCount, 3);	//显示发送成功次数
			OLED_ShowNum(1, 7, SendFailedCount, 3);		//显示发送失败次数
			OLED_ShowNum(1, 11, SendFlag, 1);			//显示最近一次的发送标志位

			/* OLED显示发送数据 */
			OLED_ShowHexNum(2, 1, NRF24L01_TxPacket[0], 2);
			OLED_ShowHexNum(2, 4, NRF24L01_TxPacket[1], 2);
			OLED_ShowHexNum(2, 7, NRF24L01_TxPacket[2], 2);
			OLED_ShowHexNum(2, 10, NRF24L01_TxPacket[3], 2);

			/* TX字符串闪烁一次，表明发送了一次数据 */
			OLED_ShowString(1, 15, "TX");
			Delay_ms(100);
			OLED_ShowString(1, 15, "  ");
		}

		/* 调用NRF24L01_Receive函数，接收数据，同时返回接收标志位 */
		ReceiveFlag = NRF24L01_Receive();

		if (ReceiveFlag)				//接收标志位不为0，表示收到了一个数据包
		{
			if (ReceiveFlag == 1){		//接收标志位为1，表示接收成功
				ReceiveSuccessCount++;	//接收成功计次变量自增
			}
			else{		//接收标志位不为0也不为1，即2/3，表示此次接收产生了错误
				ReceiveFailedCount++;	//接收失败计次变量自增
			}

			OLED_ShowNum(3, 3, ReceiveSuccessCount, 3);	//显示接收成功次数
			OLED_ShowNum(3, 7, ReceiveFailedCount, 3);	//显示接收失败次数
			OLED_ShowNum(3, 11, ReceiveFlag, 1);		//显示最近一次的接收标志位

			/* OLED显示接收数据 */
			OLED_ShowHexNum(4, 1, NRF24L01_RxPacket[0], 2);
			OLED_ShowHexNum(4, 4, NRF24L01_RxPacket[1], 2);
			OLED_ShowHexNum(4, 7, NRF24L01_RxPacket[2], 2);
			OLED_ShowHexNum(4, 10, NRF24L01_RxPacket[3], 2);

			/* RX字符串闪烁一次，表明接收到了一次数据 */
			OLED_ShowString(3, 15, "RX");
			Delay_ms(100);
			OLED_ShowString(3, 15, "  ");
		}
	}
}

（3）将程序编译，然后分别下载到两个单片机中，按照注释进行调试，测试双方能否互相正常收发数据。
