CRC校验：从原理到实战的完整指南

CRC（循环冗余校验）是一种基于多项式除法的错误检测编码，它不仅仅是简单的校验和，而是通过复杂的数学运算为数据提供强大的保护屏障。核心价值可靠性：能够检测出99.995%以上的常见传输错误效率性：计算速度快，硬件实现成本低通用性：从嵌入式系统到高速网络均有应用。

XMUer905

2360人浏览 · 2025-10-11 12:26:19

XMUer905 · 2025-10-11 12:26:19 发布

一、CRC校验的深度解析

1. 什么是CRC校验？

CRC（循环冗余校验） 是一种基于多项式除法的错误检测编码，它不仅仅是简单的校验和，而是通过复杂的数学运算为数据提供强大的保护屏障。

核心价值：

可靠性：能够检测出99.995%以上的常见传输错误
效率性：计算速度快，硬件实现成本低
通用性：从嵌入式系统到高速网络均有应用

2. CRC的历史演进

CRC技术起源于20世纪60年代，随着数据通信的发展而不断完善：

1961年：W. Wesley Peterson首次提出循环码概念
1975年：CRC-16成为第一个被广泛采用的标准
1980年代：CRC-32在存储和网络协议中普及
现代应用：CRC-64等更长的校验码在分布式系统中崭露头角

二、CRC参数模型的深入探讨

1. 多项式选择的艺术

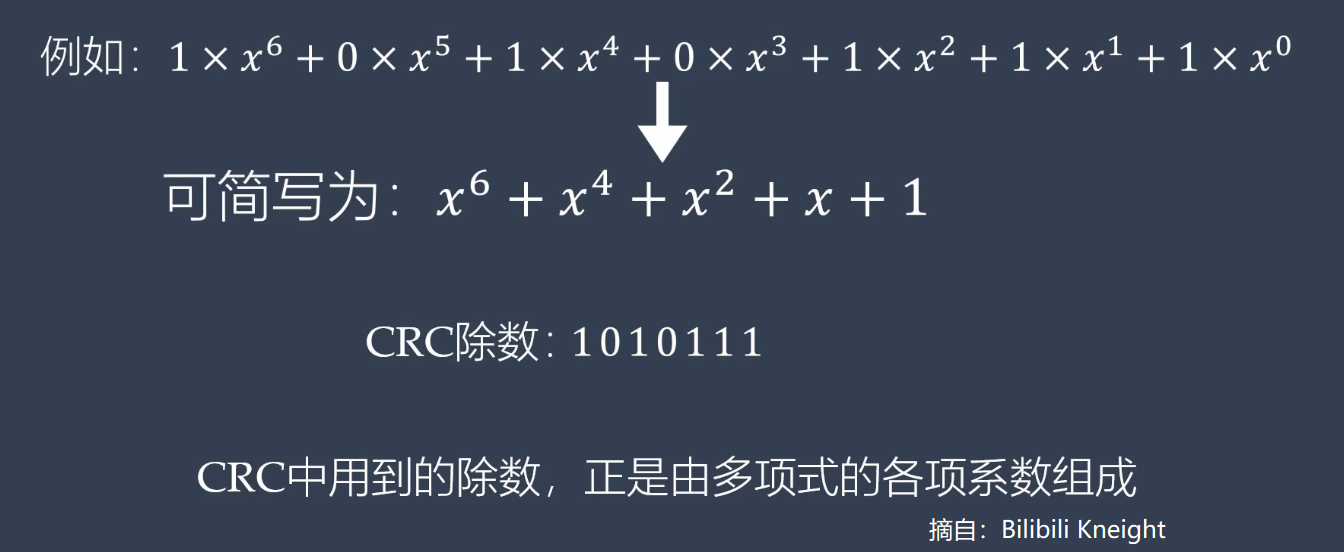

多项式是CRC的灵魂，不同的多项式提供不同的错误检测能力：

优秀多项式的特征：

能够检测所有奇数个错误位
能够检测所有双位错误
对突发错误有良好的检测能力

常见多项式分析：

// CRC-32标准多项式
0x04C11DB7 = x³² + x²⁶ + x²³ + x²² + x¹⁶ + x¹² + x¹¹ + x¹⁰ + x⁸ + x⁷ + x⁵ + x⁴ + x² + x + 1

// 这个多项式经过精心选择，能够：
// - 检测所有长度≤32位的突发错误
// - 检测99.99999997%的长度>32位的突发错误

2. 初始值的策略选择

初始值的选择直接影响CRC的性能：

零初始值：（避免）

uint32_t crc = 0x00000000;

优点：实现简单
缺点：全零数据流的CRC也为零，可能掩盖某些错误

非零初始值：

uint32_t crc = 0xFFFFFFFF;  // 如CRC-32

优点：避免全零数据流的问题
缺点：增加计算复杂度

三、CRC算法的数学之美

1. 模2运算的独特性质（可以理解为异或运算）

模2运算构成了CRC的数学基础，它与传统算术有本质区别：

模2加法的特性：

0 + 0 = 0
0 + 1 = 1
1 + 0 = 1
1 + 1 = 0  // 无进位

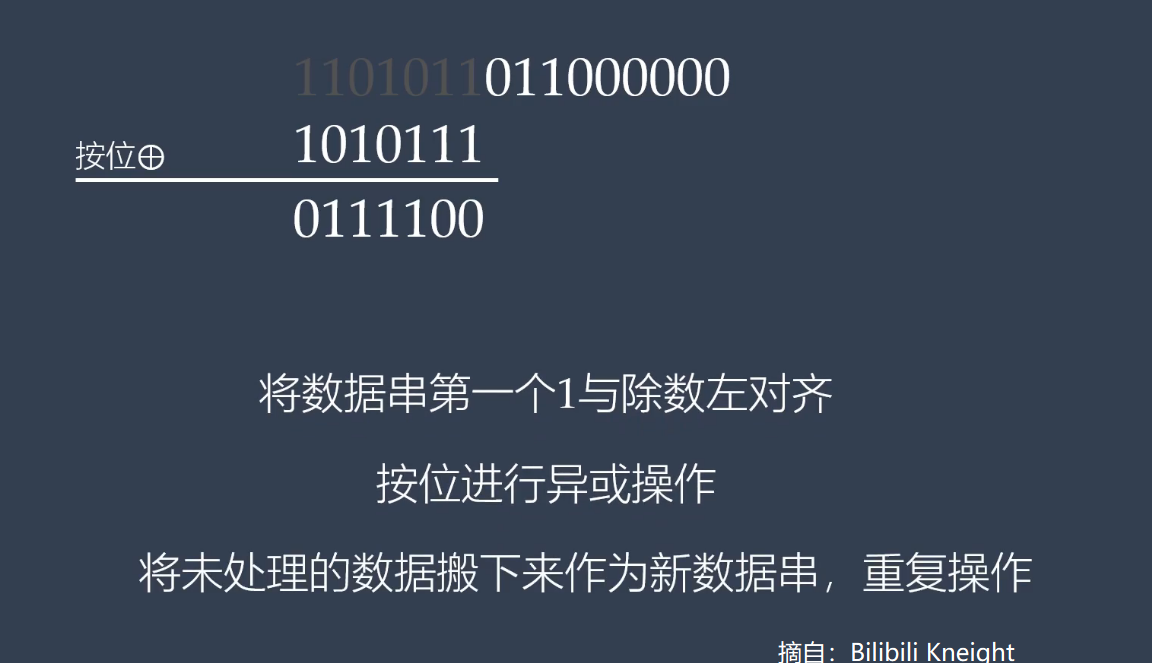

模2除法的过程：

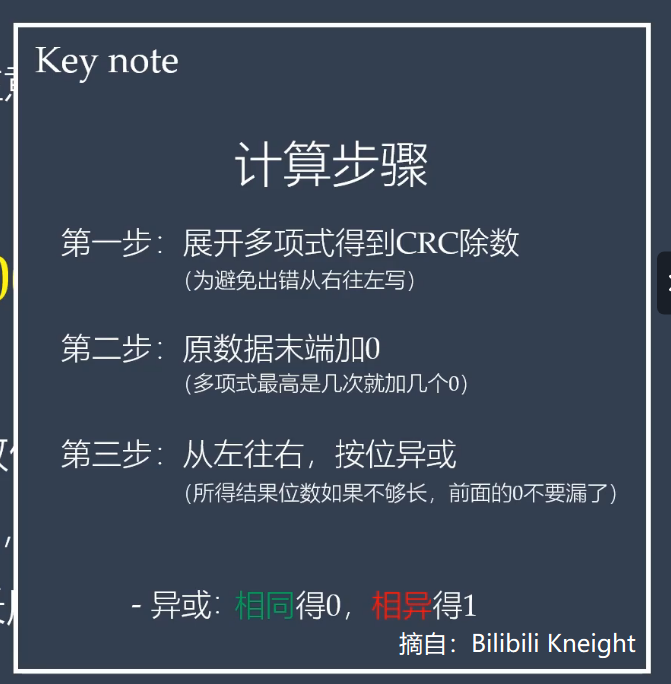

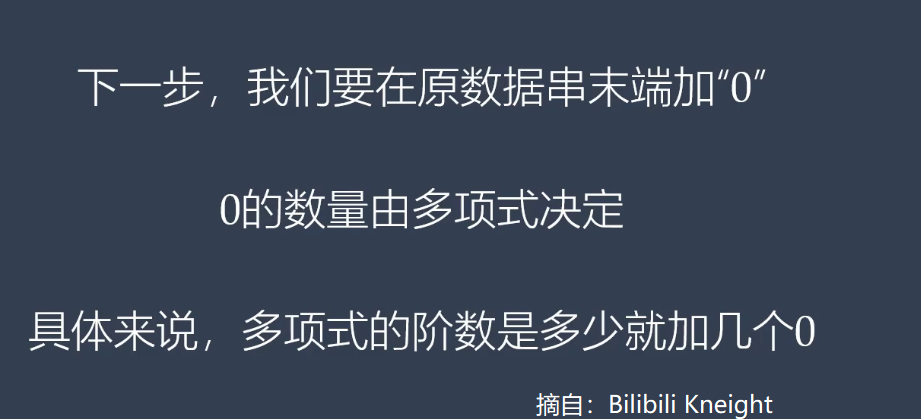

计算步骤：

第一步

第二步

第三步

2. 多项式除法的几何解释

可以将CRC计算视为在Galois域（GF(2)）中的多项式运算，这种抽象为CRC提供了坚实的数学基础。

四、CRC计算过程的详细分解

1. 基本计算步骤

同上文，这里直接推荐一个网址：https://www.ip33.com/crc.html

2. 优化算法：查表法

对于高性能应用，查表法可以大幅提升计算速度：

基本原理：

// 预计算256个字节的CRC值
uint32_t crc_table[256];

// 初始化CRC表
void init_crc_table() {
    for (int i = 0; i < 256; i++) {
        uint32_t crc = i << 24;
        for (int j = 0; j < 8; j++) {
            if (crc & 0x80000000)
                crc = (crc << 1) ^ POLY;
            else
                crc = crc << 1;
        }
        crc_table[i] = crc;
    }
}

// 快速CRC计算
uint32_t fast_crc32(const uint8_t* data, size_t length) {
    uint32_t crc = INIT_VALUE;
    for (size_t i = 0; i < length; i++) {
        uint8_t index = (crc >> 24) ^ data[i];
        crc = (crc << 8) ^ crc_table[index];
    }
    return crc ^ FINAL_XOR;
}

五、CRC在实际系统中的高级应用

1. 网络协议中的CRC

以太网帧校验：

| 前导码 | 目的MAC | 源MAC | 类型 | 数据 | CRC32 |
| 8字节  | 6字节   | 6字节 | 2字节 | 46-1500字节 | 4字节 |

CRC32保护整个以太网帧，确保数据完整性。

TCP/IP协议栈：

// 虽然TCP使用校验和，但底层链路层通常使用CRC
struct ethernet_frame {
    uint8_t dest_mac[6];
    uint8_t src_mac[6];
    uint16_t ethertype;
    uint8_t payload[1500];
    uint32_t crc;  // CRC32校验
};

2. 存储系统的CRC保护

RAID系统中的CRC：

// 磁盘块数据保护
struct disk_block {
    uint64_t lba;           // 逻辑块地址
    uint32_t generation;    // 世代号
    uint8_t data[4096];     // 4KB数据
    uint32_t crc;           // CRC32C保护数据和元数据
};

文件系统的应用：

ZFS：使用Fletcher和SHA256，但元数据仍用CRC
Btrfs：全面采用CRC32C进行数据校验
NTFS：元数据和关键结构使用CRC

3. 嵌入式系统的实时CRC

硬件加速实现：

// STM32系列MCU的CRC硬件单元
uint32_t stm32_hardware_crc(const uint8_t* data, size_t length) {
    CRC->CR |= CRC_CR_RESET;  // 复位CRC计算器

    for (size_t i = 0; i < length; i += 4) {
        uint32_t word = *(uint32_t*)(data + i);
        CRC->DR = word;  // 硬件自动计算CRC
    }

    return CRC->DR;  // 读取最终结果
}

六、CRC性能分析与优化策略

1. 错误检测能力比较

错误类型	CRC-16	CRC-32	CRC-64
单比特错误	100%	100%	100%
双比特错误	100%	100%	100%
奇数个错误	100%	100%	100%
16位突发错误	100%	100%	100%
17位突发错误	99.997%	100%	100%
33位突发错误	-	99.99999997%	100%

2. 计算性能对比

实现方式	计算1MB数据所需时间	内存占用	适用场景
位运算实现	15ms	0KB	嵌入式系统
字节查表法	2ms	1KB	通用应用
字查表法	0.5ms	4KB	高性能系统
硬件加速	0.1ms	0KB	实时系统

七、CRC的高级话题与最佳实践

1. 并行CRC计算

对于现代多核处理器，并行CRC计算可以充分利用计算资源：


// 并行CRC32计算示例
uint32_t parallel_crc32(const uint8_t* data, size_t length, int num_threads) {
    std::vector<uint32_t> partial_results(num_threads);
    std::vector<std::thread> threads;

    size_t chunk_size = length / num_threads;

    for (int i = 0; i < num_threads; i++) {
        threads.emplace_back([&, i]() {
            size_t start = i * chunk_size;
            size_t end = (i == num_threads - 1) ? length : start + chunk_size;
            partial_results[i] = calculate_chunk_crc(data + start, end - start);
        });
    }

    for (auto& thread : threads) thread.join();

    // 合并部分结果
    uint32_t final_crc = 0xFFFFFFFF;
    for (auto partial : partial_results) {
        final_crc = combine_crc(final_crc, partial, chunk_size * 8);
    }

    return final_crc ^ 0xFFFFFFFF;
}

2. CRC在安全领域的应用

虽然CRC不是加密哈希函数，但在某些安全场景中仍有应用：

防篡改检测：


struct secure_message {
    uint32_t message_id;
    uint64_t timestamp;
    uint8_t payload[256];
    uint32_t crc;        // 检测意外修改
    uint8_t hmac[32];    // 检测恶意篡改
};

3. 选择CRC参数的最佳实践

根据应用场景选择：

嵌入式通信：CRC-16-CCITT
- 平衡性能和检测能力
- 广泛支持，工具链成熟
网络协议：CRC-32
- 优秀错误检测能力
- 硬件加速广泛可用
存储系统：CRC-32C（Castagnoli）
- 专门优化的多项式
- 现代CPU指令集支持
长数据保护：CRC-64
- 极低的碰撞概率
- 适合大数据和分布式系统

八、故障排除与调试技巧

1. 常见CRC问题及解决方案

问题1：CRC验证失败

检查字节序（大端/小端）
验证多项式、初始值、异或值配置
确认数据范围是否正确

问题2：性能瓶颈

考虑使用查表法优化
评估硬件CRC单元支持
分析数据访问模式

问题3：兼容性问题

确认双方使用相同的CRC参数
检查数据填充和对齐要求
验证工具链的CRC实现一致性

2. CRC调试工具推荐

在线计算器：

库函数验证：

// 使用已知测试向量验证实现
const uint8_t test_data[] = {0x31, 0x32, 0x33, 0x34, 0x35, 0x36, 0x37, 0x38, 0x39};
uint32_t expected_crc = 0xCBF43926;  // CRC-32标准测试值
uint32_t actual_crc = calculate_crc32(test_data, 9);
assert(actual_crc == expected_crc);
