🌀 1. 前言

在永磁同步电机（PMSM）或无刷直流电机（BLDC）的高性能控制中，FOC（Field Oriented Control，磁场定向控制） 是最常用的算法之一。为了获得更平滑的转矩、更快的动态响应和更好的稳态精度，我们通常会结合：

SVPWM（空间矢量脉宽调制） — 高效利用直流母线电压，输出三相电压；
串级 PID 控制 — 外环控制位置或速度，内环精确调节转矩或电流。

下文结合实际代码，带你一步步理解这种控制结构的运行机制。

⚙️ 2. 控制系统结构

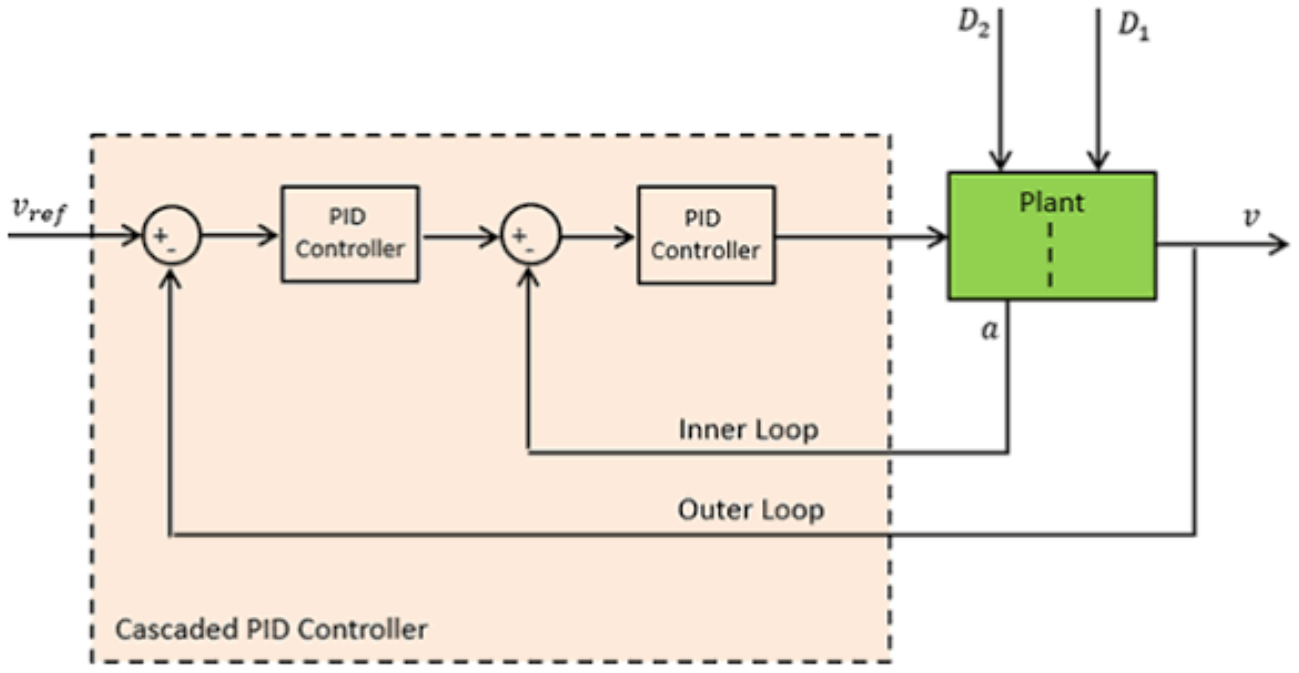

一个典型的 FOC + SVPWM + 串级 PID 系统结构如下👇：

           +-------------------+
target --->|  外环PID（位置）  |--- target_speed --->+------------------+
           +-------------------+                     | 内环PID（速度）  |----> Uq
                                                  +--+------------------+
                                                  |
                                                  v
                                              SVPWM模块
                                                  |
                                           三相PWM输出
                                                  |
                                             电机本体
                                                  |
                                           编码器 / 磁编码器反馈

外环（位置 PID）：计算当前位置与目标位置的误差，输出目标速度；
内环（速度 PID）：根据目标速度与实际速度误差，输出控制电压 UqU_qUq；
SVPWM：将 UqU_qUq 转换为三相 PWM，占空比输出；
电机：响应 PWM 电压，旋转，编码器反馈闭环。

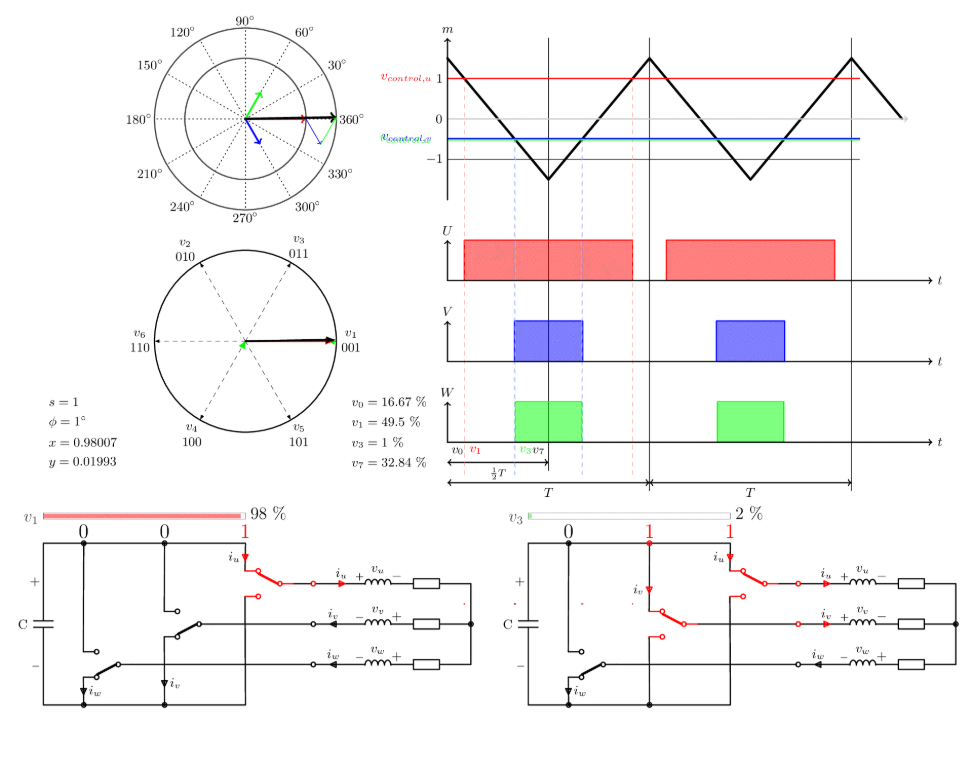

🧮 3. SVPWM 算法实现

SVPWM 核心就是根据期望的 UqU_qUq、UdU_dUd 和电角度 θ\thetaθ，计算三相 PWM 占空比。

void motor_setPhaseVoltage(motor_t *m, float Uq, float Ud)
{
    float angle_el;
    angle_el = m->elecAngle = normalizeAngle(
        (float)(motor_DIR * motor_PP) * m->as->rad - m->zeroAngle);

    // 处理负的Uq分量 - 将角度旋转180度
    if (Uq < 0)
        angle_el += _PI_;
    Uq = myabs(Uq);

    // 将角度规范化到[0, 2π)范围，并旋转90度
    angle_el = normalizeAngle(angle_el + _PI_2);

    // 确定电压矢量所在的扇区(1-6)
    int sector = floor(angle_el / _PI_3) + 1;

    // 计算基本电压矢量的作用时间
    float T1 = _SQRT3 * sin(sector * _PI_3 - angle_el) * Uq / POWER;
    float T2 = _SQRT3 * sin(angle_el - (sector - 1.0) * _PI_3) * Uq / POWER;
    float T0 = 1 - T1 - T2;

    // 三相PWM占空比
    float Ta, Tb, Tc;
    switch (sector) {
        case 1: Ta = T1 + T2 + T0/2; Tb = T2 + T0/2; Tc = T0/2; break;
        case 2: Ta = T1 + T0/2; Tb = T1 + T2 + T0/2; Tc = T0/2; break;
        case 3: Ta = T0/2; Tb = T1 + T2 + T0/2; Tc = T2 + T0/2; break;
        case 4: Ta = T0/2; Tb = T1 + T0/2; Tc = T1 + T2 + T0/2; break;
        case 5: Ta = T2 + T0/2; Tb = T0/2; Tc = T1 + T2 + T0/2; break;
        case 6: Ta = T1 + T2 + T0/2; Tb = T0/2; Tc = T1 + T0/2; break;
        default: Ta = Tb = Tc = 0;
    }

    // 转换为实际电压
    m->Ua = _constrain(Ta * POWER, 0, POWER);
    m->Ub = _constrain(Tb * POWER, 0, POWER);
    m->Uc = _constrain(Tc * POWER, 0, POWER);

    // 输出PWM
    setPwm(m);
}

📌 关键点说明：

这里用的是 反 Clarke + Park 变换之后的 SVPWM；
通过 sector 判断矢量所在扇区；
T1T_1T1、T2T_2T2、T0T_0T0 分别是作用时间；
Ta/Tb/Tc 经过限幅后输出给定时器 PWM 通道；
Uq 控制转矩，Ud 理论上设为 0，表示磁链方向电流最小损耗。

🧠 4. 串级 PID 控制器

代码中定义了两个 PID：

// 外环 PID（位置）
PID_Init(&pid1.pid1, 2.0f, 0.0f, 0.5f, 0.0f, POWER);

// 内环 PID（速度）
PID_Init(&pid1.pid2, 20.0f, 0.0f, 13.0f, 0.0f, POWER);

外环增益较小，响应慢，主要用来给速度环设定目标；
内环增益较大，响应快，保证电机能快速达到目标速度。

串级计算函数：

void PID_CascadeCalc(CascadePID *pid, float target, float feedBack1, float feedBack2)
{
    PID_SingleCalc(&pid->pid1, target, feedBack1);        // 位置环
    PID_SingleCalc(&pid->pid2, pid->pid1.output, feedBack2); // 速度环
    pid->output = pid->pid2.output;
}

feedBack1 是位置反馈（比如编码器角度）；
feedBack2 是速度反馈（比如编码器测速）；
pid1.output 是外环 PID 输出，作为内环目标速度；
最终 pid->output 是 Uq，直接送到 SVPWM。

🧭 5. 实际任务循环

结合前面所有部分，任务循环如下👇

CascadePID pid1;
PID_Init(&pid1.pid1, 2.0f ,0.0f,0.5f,0.0f,POWER);
PID_Init(&pid1.pid2, 20.0f ,0.0f,13.0f,0.0f,POWER);

motor_init(&m1);
motor_EN(&m1,1);

float targetPos = -0.9f;

for(;;)
{
    m1.as->speed = as5600_getSpeed(m1.as);

    // 串级 PID
    PID_CascadeCalc(&pid1, targetPos, m1.as->relativeRad, m1.as->speed);

    // FOC + SVPWM 输出
    motor_setPhaseVoltage(&m1, pid1.output, 0);

    vTaskDelay(pdMS_TO_TICKS(5));
}

🚀 执行过程：

读取编码器角度和速度；
外环 PID 根据目标位置计算目标速度；
内环 PID 根据目标速度和实际速度计算 UqU_qUq；
SVPWM 将 UqU_qUq 转换为三相 PWM；
PWM 输出到驱动器 → 电机运动；
下一个周期重复。

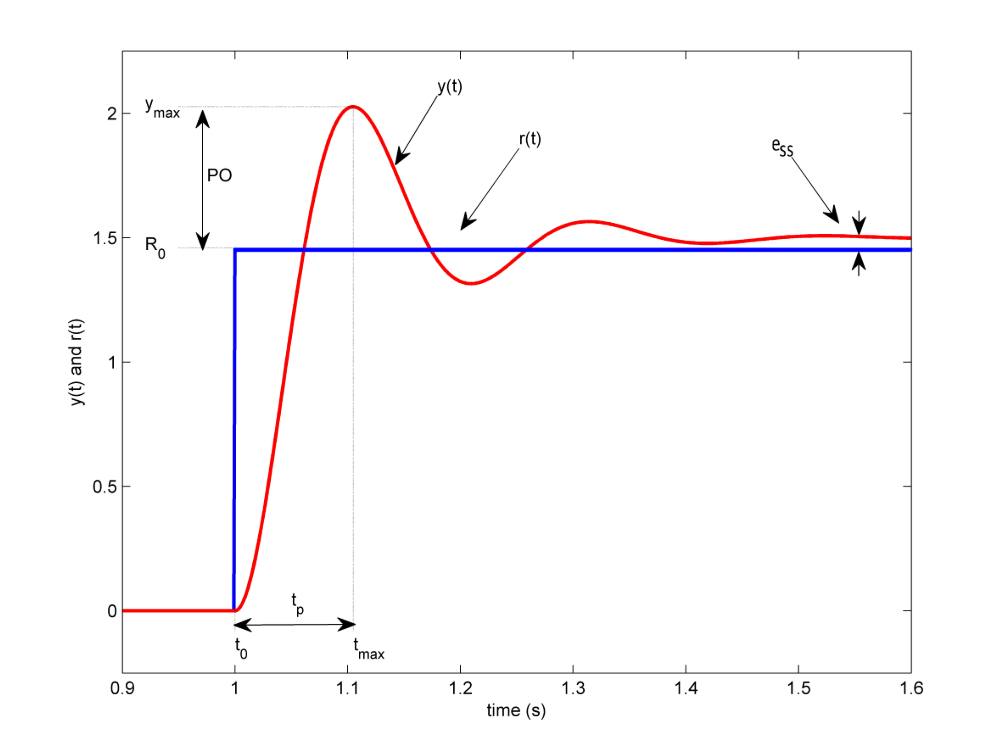

📈 6. 时间响应曲线（仿真）

我使用 Python 简单仿真了这个控制结构，得到如下典型曲线👇

蓝线：实际位置
橙线：目标位置

特点：

位置环响应平滑，没有大的振荡；
速度环响应快，稳态误差小；
内环电压输出随误差自动调节，实现稳定收敛。

🧰 7. 参数调节建议

环节	主要作用	调节原则
速度环 PID	决定响应速度和稳定性	先调这个，使电机能跟速稳定；P 大响应快，D 抑制超调
位置环 PID	决定运动轨迹和收敛性能	后调这个，P 决定轨迹跟踪速度；过大易震荡
SVPWM	提高电压利用率，抑制谐波	一般无需调参，逻辑固定
电压限幅	防止过冲/过流	建议设为母线电压或安全值
