本指南将选型过程分解为七个逻辑步骤。每一步都聚焦一类关键参数，阐明其意义，并提供不同场景下的选择要点。

第一步：确定输出功率——选型的基石

1. 核心参数：额定输出功率

• 意义：电源能持续稳定提供的最大功率，单位是瓦特（W）。这是选型的第一决定因素。
• 如何选择：
  • a) 计算总负载功率：将您设备中所有用电单元的最大功率相加。特别注意电机、灯珠、加热管等的浪涌电流（启动瞬间的峰值功率）。
  • b) 应用“黄金法则”：为确保电源高效、长寿且有余量，请遵循：
    电源额定功率 ≥ (设备最大持续功率 ÷ 0.7)
    • 例如：设备最大功率210W，则 210W / 0.7 = 300W。应选择300W及以上的电源。
  • c) 验证峰值功率：如果设备存在远高于稳态的峰值功率（如电机启动），必须确保所选电源的过载能力（如150%持续3秒）能覆盖该峰值。

场景化要点：

• 工业控制：必须为频繁启停的伺服驱动器、电磁阀等留足峰值功率余量。
• LED照明：计算所有灯珠的总功率，并考虑调光到最亮时的瞬时冲击。户外照明需额外考虑低温启动电流。
• 医用设备：功率计算必须绝对保守，留出极大余量，确保在生命支持等关键应用中的万无一失。

---

第二步：确认输入电压——连接能源的接口

1. 核心参数：输入电压范围

• 意义：电源能正常工作的供电电压范围。
• 如何选择：
  • 通用场景/电网不稳地区：选择宽范围输入(如：85-264 VAC)。适应性最强。
  • 稳定市电地区：标准范围输入(如：176-264 VAC) 也可接受，但成本优势不大。
  • 直流系统（如车载、通信基站）：选择相应的直流输入电源(如：18-36 VDC, 36-72 VDC)。

---

第三步：细化输出规格——精准匹配负载

1. 核心参数：输出电压 & 输出路数

• 意义：电源提供的直流电压值（如12V, 24V, 48V）和输出通道数量。
• 如何选择：
  • 输出电压：根据您的负载需求确定。24V是工业传感器、PLC、中小型继电器的标准电压。
  • 输出路数：
    • 单路输出：最常见，为单一电压的整个系统供电。
    • 多路输出：如需为系统中不同部分提供多种电压（如主板需+12V和+5V），则选择多路输出电源。需注意各路功率通常有上限。

2. 核心参数：稳压精度 & 纹波噪声

• 意义：衡量输出电压的稳定性和纯净度。
• 如何选择：
  • 通用场景：标准电源即可满足。
  • 精密仪器、医疗传感器、音频设备：必须选择低纹波、低噪声的高品质电源，否则会影响测量精度或引入噪音。

---

第四步：评估环境因素——确保可靠运行

1. 核心参数：工作温度 & 降额曲线

• 意义：电源能正常工作的环境温度范围。高温会导致输出功率下降。
• 如何选择：
  • 务必查阅数据手册中的“降额曲线”。
  • 示例：一个500W电源在50°C以上开始降额，到70°C时可能只能输出400W。您必须确保在您的最高环境温度下，降额后的功率仍满足第一步的计算需求。

2. 核心参数：冷却方式

• 意义：电源的散热方法。
• 如何选择：
  • 自然冷却（无风扇）：可靠性高、无噪音、免维护。适用于粉尘大、可靠性要求高的工业现场及需要安静的医疗诊室。
  • 强制风冷（带风扇）：体积小、功率密度大。适用于空间紧凑的通信设备或机柜内风道良好的场景。

3. 核心参数：防护等级（IP Rating）

• 意义：防止异物和水分侵入的等级。
• 如何选择：
  • 室内/机柜内（IP20）：最常见，仅防触电，不防尘防水。
  • 户外照明、潮湿工业环境：需IP65/IP67，完全防尘并可耐受喷淋或短暂浸泡。

---

第五步：核查安全与合规——准入市场的通行证

1. 核心参数：安规认证

• 意义：满足特定国家/地区或行业安全标准的强制性认证。
• 如何选择：
  • 基础商用：CE（欧洲）、FCC（美国）。
  • 中国市场：CCC认证（强制性）。
  • 工业控制：UL/cUL（北美）、TÜV（德国）。

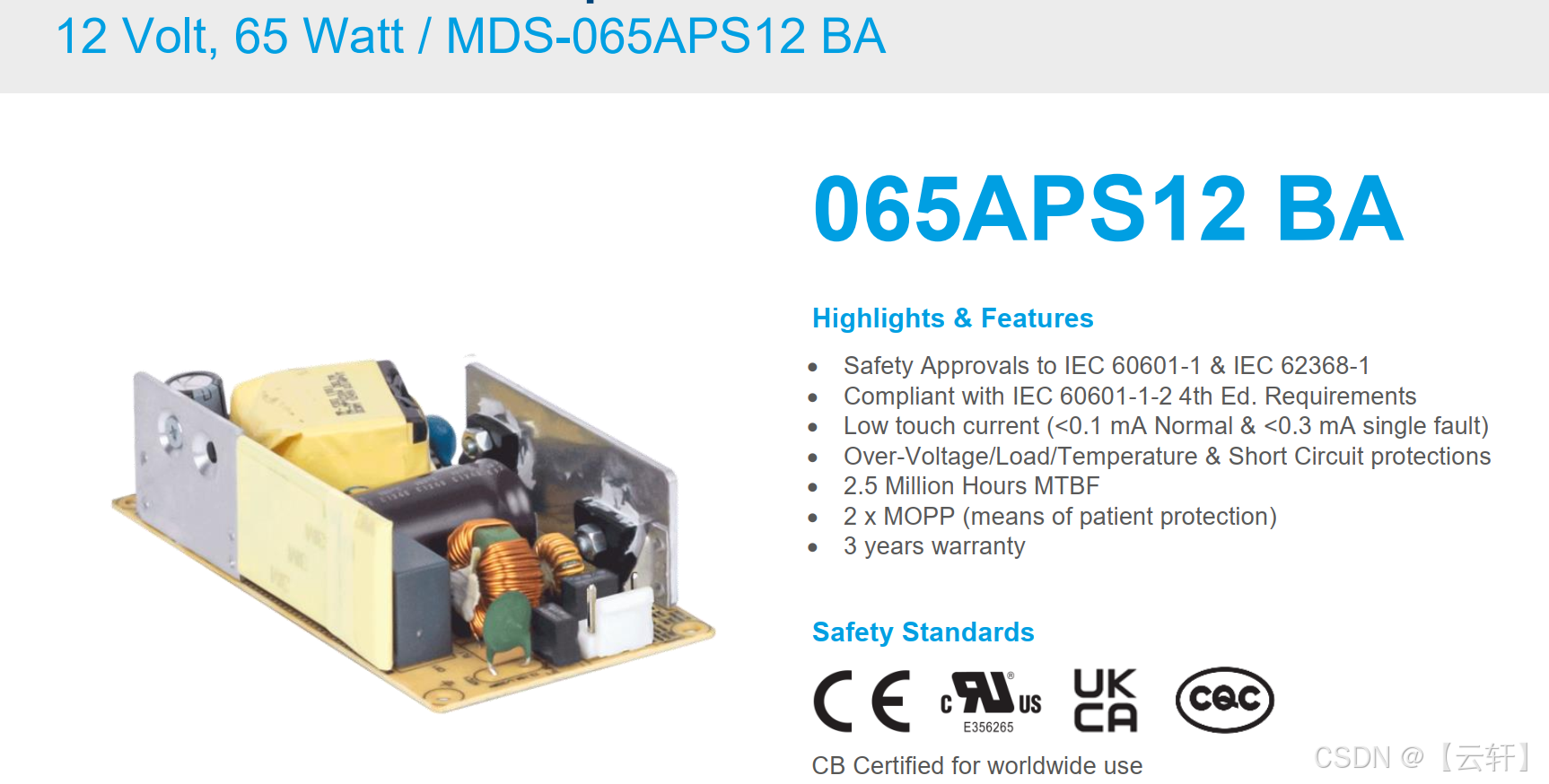

  • 医用设备（强制性且极其重要）：必须符合UL 60601-1 / IEC 60601-1 等医疗安规标准，对漏电流、绝缘等级有严苛要求。

2. 核心参数：EMC（电磁兼容）等级

• 意义：电源本身抗干扰（EMS）和不干扰别人（EMI）的能力。
• 如何选择：
  • 工业环境：EMS（抗干扰）能力要强，以应对电网波动和电机干扰。
  • 广播、医疗、实验室：EMI（干扰发射）必须非常低，防止污染敏感信号。

---

第六步：选择品牌与供应商——品质与服务的保障

1. 核心策略：品牌梯队

• 国际一线品牌（如：TDK-Lambda, Mean Well, Siemens, PULS）：
  • 优势：质量可靠、规格真实、文档齐全、全球服务网络。
  • 适用：医用设备、高端工业、出口产品等对可靠性要求极高的领域。
• 台系与国内知名品牌（如：Mean Well已是全球重要品牌，其它如FSP， Delta， MORNSUN）：
  • 优势：性价比高、产品线丰富、供货周期快。
  • 适用：通用工业设备、LED照明、消费类产品，是大多数应用的最佳选择。
• 白牌/杂牌：
  • 风险：参数虚标、保护不全、寿命短、无售后和安全认证。
  • 建议：严禁在重要场合使用。

2. 核心考量：技术支持与供货

• 技术支持：供应商是否能提供及时的技术支持和选型帮助？
• 样品提供：是否能方便地申请样品进行测试？
• 供货周期与价格：批量供货是否稳定？价格是否在预算内？

---

第七步：测试验证——理论到实践的最后一步

在最终批量采购前，务必进行样品测试。

• 带载测试：在不同负载下（特别是峰值负载）测试输出电压稳定性、纹波和温升。
• 动态测试：模拟设备开机、运行、关机的全过程，检查是否有异常。
• 环境测试：在预期的最高环境温度下长时间运行，确认电源不过热、不降额。

---

总结：您的选型检查清单

步骤	参数	核心问题	工业	照明	医用
1	输出功率	功率够吗？有余量吗？	重点考虑峰值	算总功率，考虑低温启动	极大余量，绝对可靠
2	输入电压	接什么电？	宽范围输入	宽范围输入	宽范围输入
3	输出电压/路数	需要多少伏？几路？	24V主流	恒压/恒流源	低漏电流，低噪声
4	环境因素	工作环境多恶劣？	看降额曲线，自然冷却	高防护等级(IP65+)	关注噪声和可靠性
5	安全合规	符合法规吗？	UL/CE/CCC	CE/CCC	60601-1(强制性)
6	品牌供应商	谁提供？可靠吗？	知名工业品牌	高性价比品牌	国际一线医疗品牌

通过遵循以上七步，您将能系统化、标准化地完成开关电源的选型工作，为您的设备选择一个最合适的“动力心脏”。
