【第六节】Arduino连接光敏电阻

通过光敏电阻判断当前环境光照强度

会电焊的esp32

933人浏览 · 2025-10-15 22:46:51

会电焊的esp32 · 2025-10-15 22:46:51 发布

Ⅰ 简介

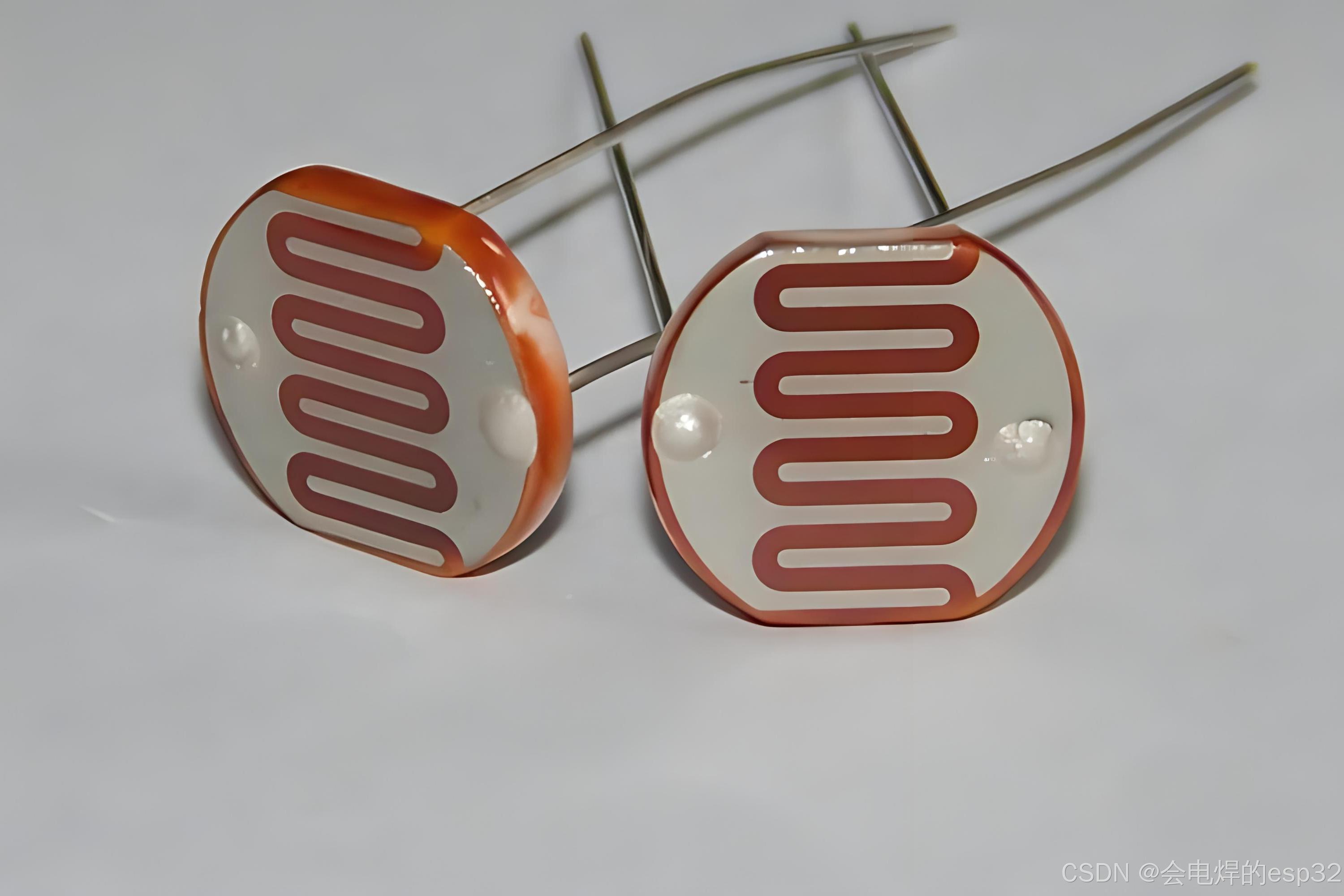

光敏电阻是一种对光敏感的电子元件，其电阻值会随着入射光强度的变化而变化。这种特性使得光敏电阻在光照检测、自动控制、安防系统等领域有广泛应用。

1）主要特性

光谱响应：通常对可见光和红外光敏感
暗电阻：无光照时的电阻值（通常很高，可达MΩ级别）
亮电阻：强光照射时的电阻值（通常很低，可低至几百欧姆）
响应时间：从暗到亮或从亮到暗的变化需要一定时间（通常毫秒级）
温度系数：温度变化会影响其灵敏度

2）常见应用

自动路灯控制
相机测光系统
security systems
光控玩具
环境光照监测

Ⅱ 工作原理

光敏电阻的核心材料是半导体光电导材料（如硫化镉CdS、硫化铅PbS等）。其工作原理基于光电导效应：

光电导效应：当光子能量大于材料禁带宽度时，价带电子吸收光子能量跃迁到导带，产生电子-空穴对
电导率变化：这些额外的载流子增加了材料的电导率，从而降低了电阻
光强依赖：光照越强，产生的载流子越多，电阻越小

Ⅲ 原理图及结构图

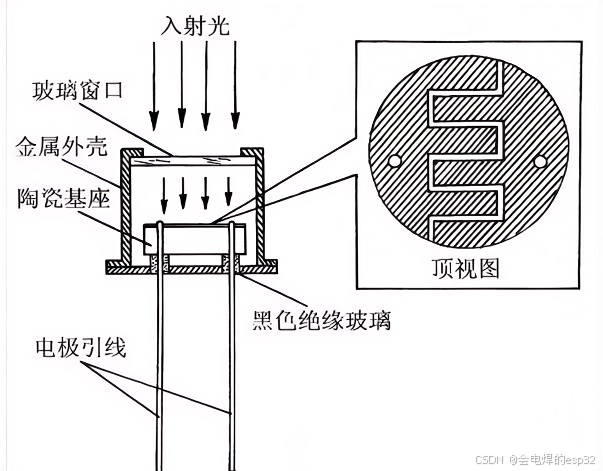

玻璃窗口：用于允许光线进入光敏电阻内部，确保光线能够到达敏感材料。
金属外壳：提供机械保护和电磁屏蔽，防止外界干扰。
陶瓷基座：作为支撑结构，提供稳定的基底，并有助于散热。
黑色绝缘玻璃：用于绝缘和防止内部元件受到外界光线或电磁干扰，同时保护内部材料。
电极引线：用于连接外部电路，传输电信号。
内部敏感材料（图中未标注，但通常为半导体材料如硫化镉）：这是光敏电阻的核心部分，其电导率随光照强度变化。

光敏电阻通常与固定电阻组成分压电路，连接到Arduino UNO板A0等模拟输入引脚，当光照强度变化引起光敏电阻阻值变化时，导致分压点电压相应改变，Arduino通过读取该模拟电压值，就能感知光照强度的变化，进而实现光控功能，这种接线方式简单有效，适用于各类光检测场景。

Ⅳ 使用方法

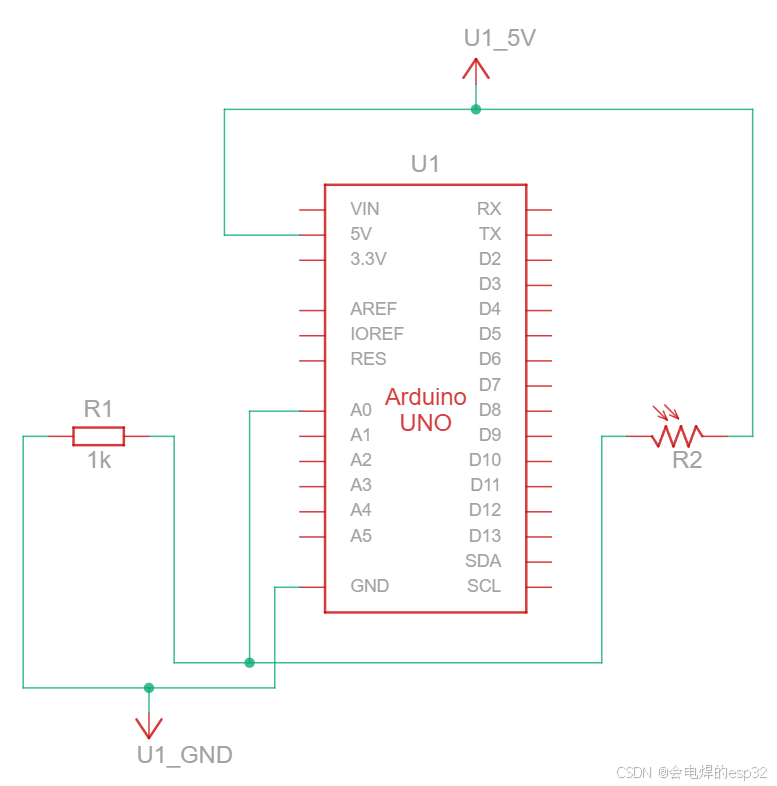

电路原理图

接线说明

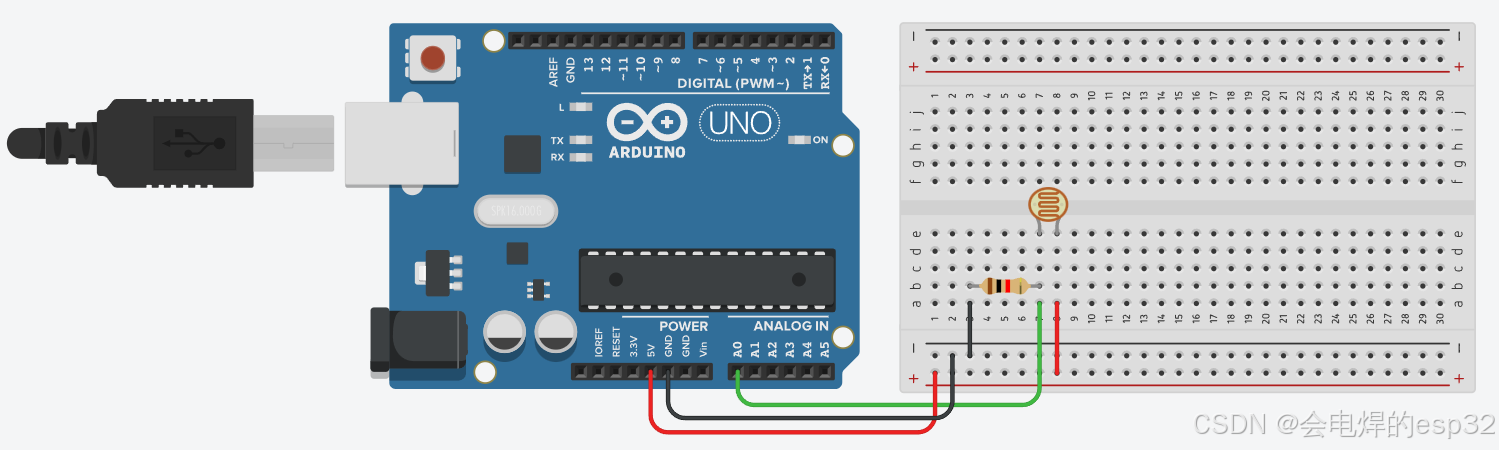

以Arduino UNO R3为例，如图所示将光敏电阻与1KΩ的固定电阻进行串联，将光敏电阻空闲的一端接VCC，将固定电阻空闲的一段接GND，最后将共用引脚接入模拟输入引脚，通过分压点电压的变化读取模拟数值从而判断当前环境的光照强度。

详细代码：

1.通过模拟输入引脚读取数值，进而确定当前环境的光照强度

/***********************************************
 * 作者：会电焊的ESP32
 * 项目：使用模拟引脚读取光敏电阻数值判断光照强度
 * 难度：@
***********************************************/

#define LDRpin A0

void setup() {
  Serial.begin(9600);
}

void loop() {
  int lightValue = analogRead(LDRpin);

  Serial.print("Analog reading (0-1023): ");
  Serial.println(lightValue);

  delay(500);
}

2.通过光敏电阻判断当前环境光照强度，并实现对LED灯光亮度的调节

将LED灯管接入引脚3等PWM引脚，通过光敏电阻数值调节LED灯光写入的PWM值，从而实现光敏电阻对LED灯光强度的自动控制。（详细可参考Arduino专栏的第一小节）

/******************************************
 * 作者：会电焊的ESP32
 * 项目：通过光敏电阻自动控制LED灯光亮度
 * 难度：@
******************************************/

const int Ledpin = 3;
const int LDRpin = A0;

void setup() {
  pinMode(Ledpin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int lightValue = analogRead(LDRpin);
  int brightness = map(lightValue, 0, 1023, 255, 0);

  // 限制亮度值在0到255之间，防止越界
  brightness = constrain(brightness, 0, 255);
  analogWrite(Ledpin, brightness); // 设置LED亮度

  Serial.print("Light value: ");
  Serial.print(lightValue);
  Serial.print("\t Brightness: ");
  Serial.println(brightness);

  delay(500);
}
